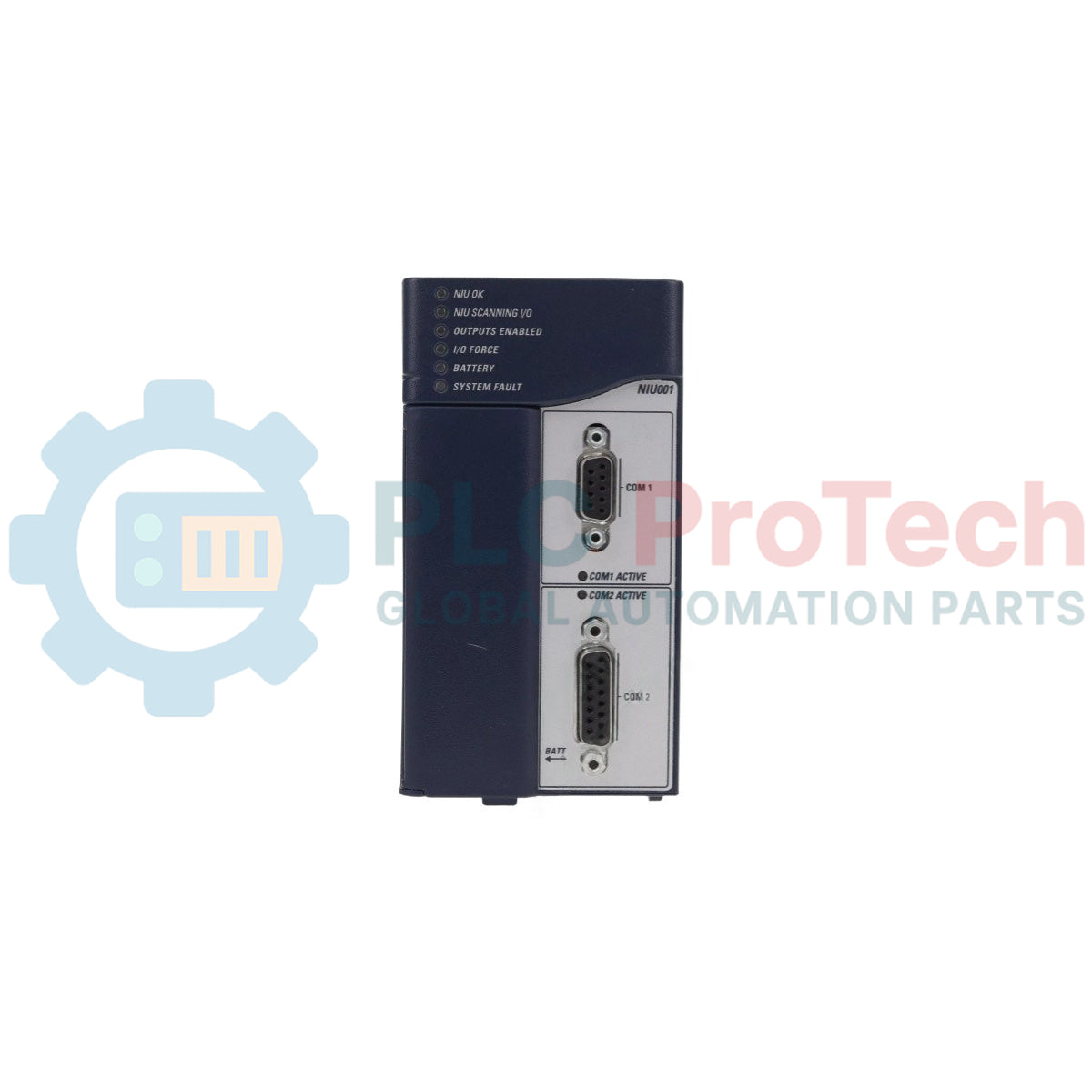

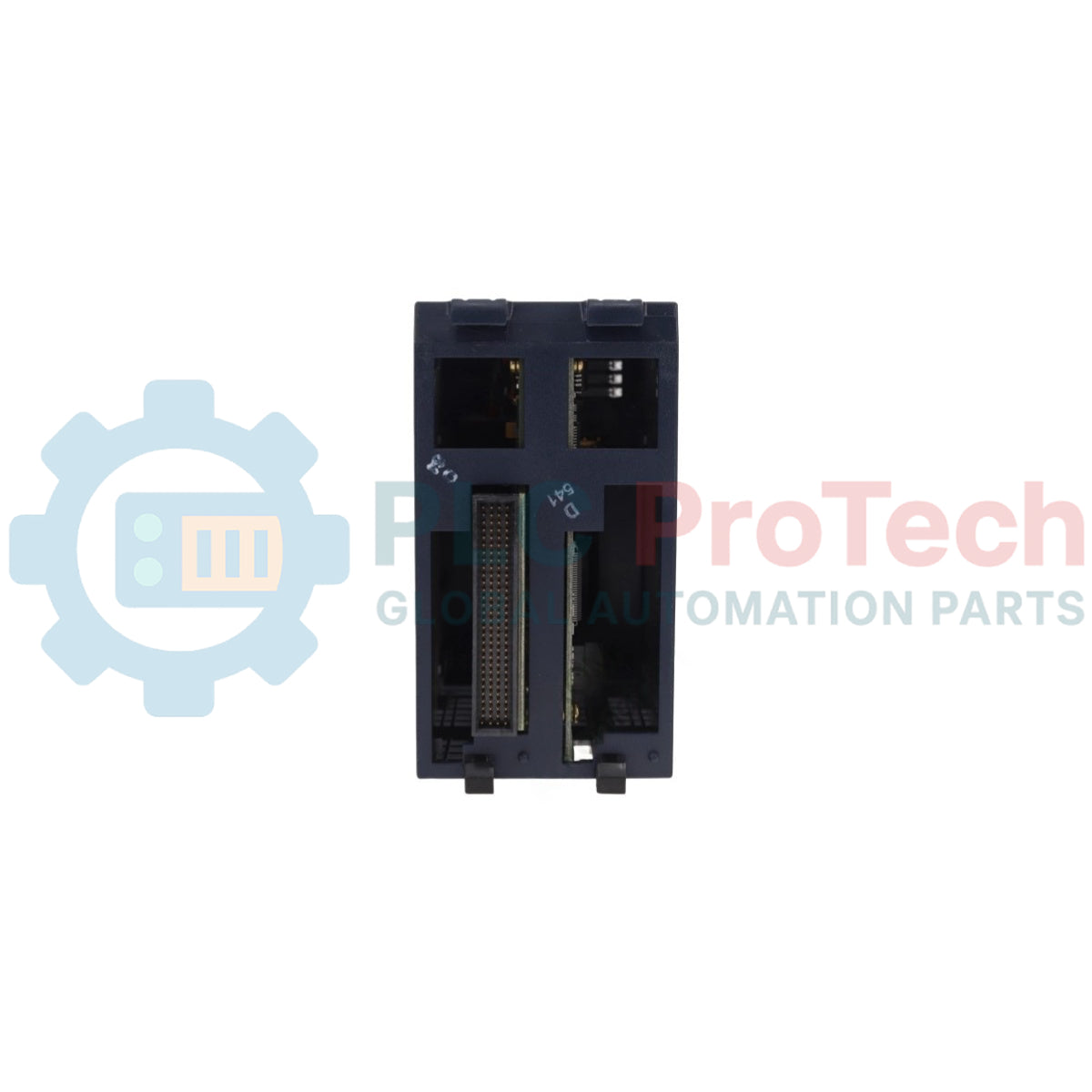

GE Fanuc PACSystems RX3i IC695NIU001 ยูนิตอินเทอร์เฟซเครือข่ายอีเทอร์เน็ต

SKU IC695NIU001

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC695NIU001
Origin สหรัฐอเมริกา
Product Type: หน่วยอินเทอร์เฟซเครือข่าย Ethernet
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.55 kg
Dimensions: 35 มม. x 140 มม. x 135 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

IC695NIU001 ทำหน้าที่เป็นหน่วยอินเทอร์เฟซเครือข่าย Ethernet (NIU) ประสิทธิภาพสูงภายในซีรีส์แพลตฟอร์มควบคุม PACSystems RX3i โมดูลสื่อสารแบบสองช่องกว้างนี้ได้รับการออกแบบเพื่อรองรับการติดตั้งจากระยะไกลและการทำงานอัตโนมัติของโมดูล I/O มาตรฐาน PACSystems RX3i และ Series 90-30 บนสถาปัตยกรรมเครือข่าย Ethernet แบบกระจาย เมื่อกำหนดค่าผ่านผู้ใช้แล้ว การแลกเปลี่ยนข้อมูลจะทำงานโดยอัตโนมัติอย่างสมบูรณ์ ทำให้สามารถควบคุมระบบได้จากอุปกรณ์หลักใด ๆ ที่รองรับการถ่ายโอน Ethernet Global Data (EGD) IC695NIU001 จะส่งตัวบ่งชี้สถานะการวินิจฉัยกลับไปยังคอนโทรลเลอร์หลักอย่างต่อเนื่องในการแลกเปลี่ยนข้อมูลแต่ละครั้ง ช่วยให้ลอจิกของแอปพลิเคชันตรวจสอบสถานะการเชื่อมต่อและออกคำสั่งแบบเรียลไทม์ไปยังแชสซีระยะไกลได้แบบไดนามิก โมดูลนี้ใช้โมดูล Ethernet พื้นฐาน (เช่น IC695ETM001) ที่ติดตั้งบนแบ็กเพลนสากล RX3i เพื่อสร้างเส้นทางเครือข่าย รองรับการสื่อสาร SRTP TCP/IP ที่ปลอดภัยและการผสานรวมกับคอนโทรลเลอร์ระบบซ้ำซ้อนที่มีความพร้อมใช้งานสูงได้อย่างราบรื่น

คุณสมบัติ

ประสานงานการถ่ายโอนข้อมูล Remote I/O ความเร็วสูงแบบอัตโนมัติเต็มรูปแบบผ่านสายเครือข่ายด้วยบริการ Ethernet Global Data (EGD)
มีพื้นที่หน่วยความจำลอจิกภายในเครื่องแบบเลือกได้ขนาด 20 Kbytes รองรับภาษาการเขียนโปรแกรมมาตรฐาน (ยกเว้นการเขียนโปรแกรมภาษา C)
ติดตั้งหน่วยความจำแฟลชผู้ใช้แบบไม่ลบเลือนขนาด 10 Mbytes สำหรับสำรองข้อมูลแอปพลิเคชันภายในเครื่องและการกำหนดค่าฮาร์ดแวร์อย่างปลอดภัย
มีนาฬิกาปฏิทินในตัวพร้อมแบตเตอรี่สำรอง เพื่อรักษาบันทึกเวลาระบบที่แม่นยำระหว่างไฟฟ้าดับของแชสซีโฮสต์
ประกอบด้วยพอร์ตสื่อสารอนุกรมในตัวโดยเฉพาะ 2 พอร์ต (พอร์ต RS-232 COM1 1 พอร์ต และพอร์ต RS-485 COM2 1 พอร์ต) สำหรับการเชื่อมต่ออุปกรณ์ต่อพ่วงภายในพื้นที่หรืออุปกรณ์โปรแกรม
รองรับการทำงานของคำสั่ง COMMREQ เฉพาะที่ส่งผ่าน Ethernet โดยบล็อกแอปพลิเคชันภาษา C ซึ่งทำงานบนคอนโทรลเลอร์ PACSystems RX7i หรือ RX3i หลัก

แอปพลิเคชัน

เครือข่าย Remote I/O แบบกระจาย: ขยายและรวมจุด I/O ระยะไกลของ PACSystems RX3i และ Series 90-30 ไว้ที่ศูนย์กลางทั่วพื้นที่โรงงานขนาดใหญ่
การซิงโครไนซ์กระบวนการความเร็วสูง: ใช้เครือข่าย Ethernet Global Data เพื่อจัดการการแลกเปลี่ยนข้อมูลความเร็วสูงในกระบวนการผลิตต่อเนื่องแบบหลายโหนด
เฟรมเวิร์กความซ้ำซ้อนของโครงสร้างพื้นฐาน: ติดตั้งอินเทอร์เฟซฟิลด์บัสอัตโนมัติควบคู่กับคอนโทรลเลอร์ระบบซ้ำซ้อนในระบบสาธารณูปโภคน้ำ ไฟฟ้า หรือปิโตรเลียมและก๊าซที่มีความสำคัญต่อภารกิจ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	GE Fanuc (GE Intelligent Platforms)
หมายเลขรุ่น	IC695NIU001
ซีรีส์	PACSystems RX3i
ประเภทผลิตภัณฑ์	หน่วยอินเทอร์เฟซเครือข่ายอีเทอร์เน็ต
หน่วยความจำลอจิกภายในเครื่อง	20 กิโลไบต์ (ไม่รองรับการเขียนโปรแกรมภาษา C)
หน่วยความจำแฟลชแบบไม่ลบเลือน	10 เมกะไบต์
พอร์ตอนุกรมบนตัวเครื่อง	RS-232 (COM1) 1 ช่อง, RS-485 (COM2) 1 ช่อง
โปรโตคอลอนุกรมที่รองรับ	Modbus RTU Slave, SNP Slave, Serial I/O, โหมดข้อความ
ความจุการแลกเปลี่ยนข้อมูล	สูงสุด 1300 ไบต์อินพุต / 1300 ไบต์เอาต์พุตต่อการแลกเปลี่ยนข้อมูล
ชุดแบตเตอรี่ที่แนะนำ	ชุดแบตเตอรี่ลิเธียม 3 เซลล์ (IC698ACC701)
ซอฟต์แวร์เขียนโปรแกรมที่เข้ากันได้	Machine Edition Logic Developer เวอร์ชัน 5.51 หรือใหม่กว่า
การใช้พื้นที่สล็อตแบ็กเพลน	โมดูลแบบกว้างสองสล็อต (ใช้พื้นที่ 2 สล็อตมาตรฐาน)
น้ำหนัก	0.55 กก.
ขนาด (กว้าง x สูง x ลึก)	35 มม. x 140 มม. x 135 มม.

การเชื่อมต่อ/อินเทอร์เฟซ

การกำหนดพอร์ต	อินเทอร์เฟซและฟังก์ชันทางกายภาพ
COM1 (พอร์ต 1)	ขั้วต่อ D-sub ตัวเมีย 9 พิน พร้อมสัญญาณ RS-232 รองรับการอัปเดตเฟิร์มแวร์ WinLoader และการเชื่อมต่อโดยตรงกับโปรแกรมเมอร์
COM2 (พอร์ต 2)	ขั้วต่อ D-sub ตัวเมีย 15 พิน พร้อมสัญญาณ RS-485 รองรับการเชื่อมต่ออะแดปเตอร์ RS-485 เป็น RS-232 (IC690ACC901)

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าปิดแหล่งจ่ายไฟฟ้าขาเข้าทั้งหมดของ Universal Backplane RX3i โดยสมบูรณ์แล้ว ก่อนใส่หรือถอดฮาร์ดแวร์เครือข่าย
ติดตั้งยูนิตให้แน่นภายในสล็อต 0 ของ Universal Backplane หลัก (IC695CHS0xx) เนื่องจากเป็นโมดูลแบบกว้างสองสล็อต จึงใช้พื้นที่สองสล็อตจริง (โดยทั่วไปคือสล็อต 2 และ 3) ห้ามติดตั้งในสล็อตขวาสุดของแบ็กเพลน เนื่องจากสล็อตนี้ไม่มีสลักยึดทางกายภาพ
หลังจากเปิดไฟแร็กและระบบภายในเริ่มต้นการทำงานเสร็จแล้ว ตรวจสอบให้แน่ใจว่าไฟ LED NIU OK ที่แผงด้านหน้าสว่างเป็นสีเขียวคงที่ ขณะที่ไฟ LED NIU SCANNING I/O และ EN ยังคงดับอยู่จนกว่าจะกำหนดค่าการสแกนที่ใช้งานอยู่
เพื่อยืดอายุการเก็บรักษาเชิงปฏิบัติการของเซลล์ลิเธียมภายนอกให้สูงสุด อย่าเชื่อมต่อขั้วต่อแบตเตอรี่สำรองจนกว่าโมดูลจะเสียบเข้าที่และเปิดเครื่องเป็นครั้งแรกแล้ว
เมื่อดำเนินการบำรุงรักษาภาคสนามหรือเปลี่ยนแบตเตอรี่ที่หมดอายุการใช้งาน ให้เปิดไฟแร็กไว้เสมอ การใส่ชุดแบตเตอรี่ใหม่ขณะที่ระบบปิดเครื่องโดยสมบูรณ์อาจทำให้เกิดข้อผิดพลาดในการเริ่มต้นระบบระหว่างรอบการเปิดเครื่องครั้งถัดไป

การปฏิบัติตามข้อกำหนดและการรับรอง

CSA: ได้รับการรับรองจากสมาคมมาตรฐานแคนาดาให้ใช้งานอย่างปลอดภัยเป็นอุปกรณ์ควบคุมกระบวนการอุตสาหกรรมในพื้นที่ทั่วไปที่ไม่เป็นอันตราย
Factory Mutual (FM): ได้รับการรับรองเป็นอุปกรณ์ชนิดไม่ก่อประกายไฟ สำหรับใช้งานในสภาพแวดล้อมอันตราย Class I, Division 2, กลุ่ม A, B, C และ D

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

หน่วยอินเทอร์เฟซเครือข่ายแลกเปลี่ยนข้อมูลกับตัวควบคุมกลางอย่างไร

อุปกรณ์แลกเปลี่ยนข้อมูลผ่านเครือข่ายอีเทอร์เน็ตโดยใช้บริการ Ethernet Global Data (EGD) โดยทั่วไปจะกำหนดการแลกเปลี่ยนข้อมูลไว้สองรายการแยกกัน ได้แก่ รายการหนึ่งสำหรับรับเอาต์พุตจากตัวควบคุมหลัก และอีกรายการสำหรับส่งอินพุตภายในกลับไป

ขั้นตอนที่ถูกต้องคืออะไร หากอุปกรณ์ไม่สามารถบูตได้หลังจากเกิดข้อผิดพลาดในการเปลี่ยนแบตเตอรี่

หากโมดูลไม่สามารถเปิดเครื่องได้เนื่องจากเชื่อมต่อแบตเตอรี่ก้อนใหม่ขณะที่แร็กปิดการจ่ายไฟทั้งหมด ให้ถอดแบตเตอรี่ออก ปิดแล้วเปิดเครื่องแชสซีใหม่ทั้งหมด จากนั้นเชื่อมต่อแบตเตอรี่อีกครั้งขณะที่ระบบเปิดอยู่

พอร์ตอนุกรมบนเครื่องรองรับโปรโตคอลฟิลด์บัสอุตสาหกรรมใดบ้าง

ช่องสัญญาณอนุกรมในตัวรองรับ Modbus RTU Slave, SNP Slave, การกำหนดค่าอินเทอร์เฟซ Serial I/O มาตรฐาน และการสื่อสารแบบดิบในโหมดข้อความได้โดยตรง
