บล็อกอินพุต RTD Genius I/O รุ่น IC660BBA024P1 ของ GE

ภาพรวมผลิตภัณฑ์

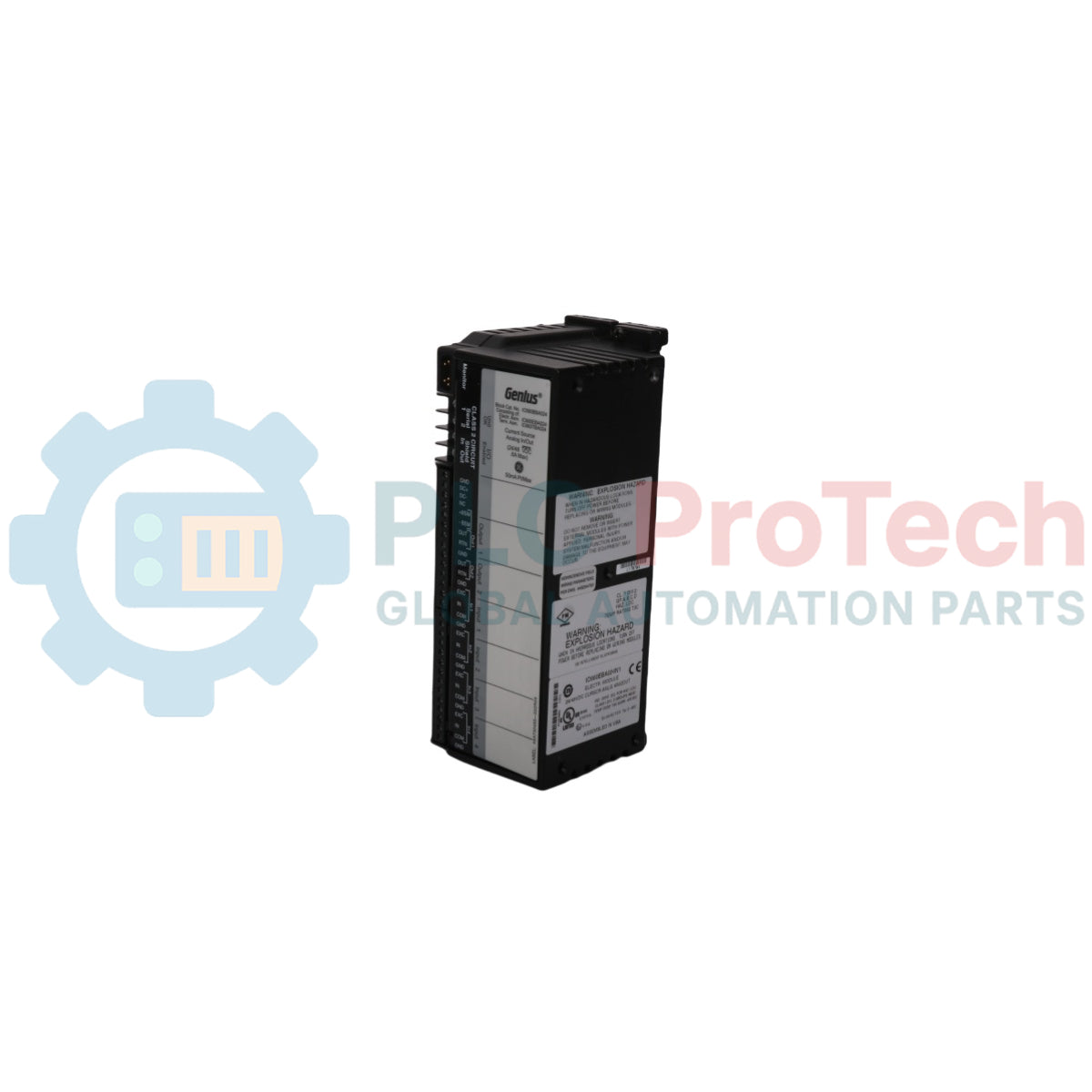

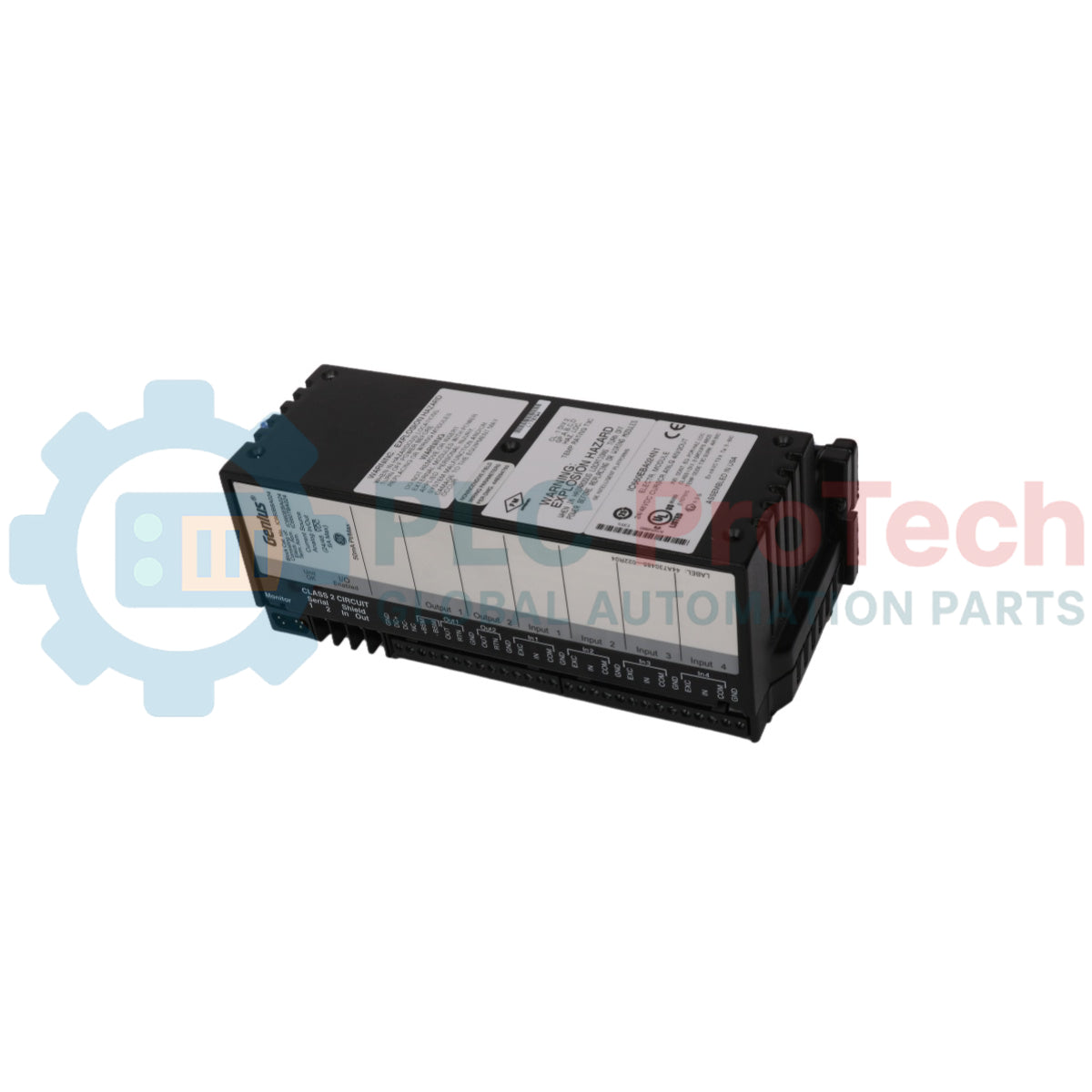

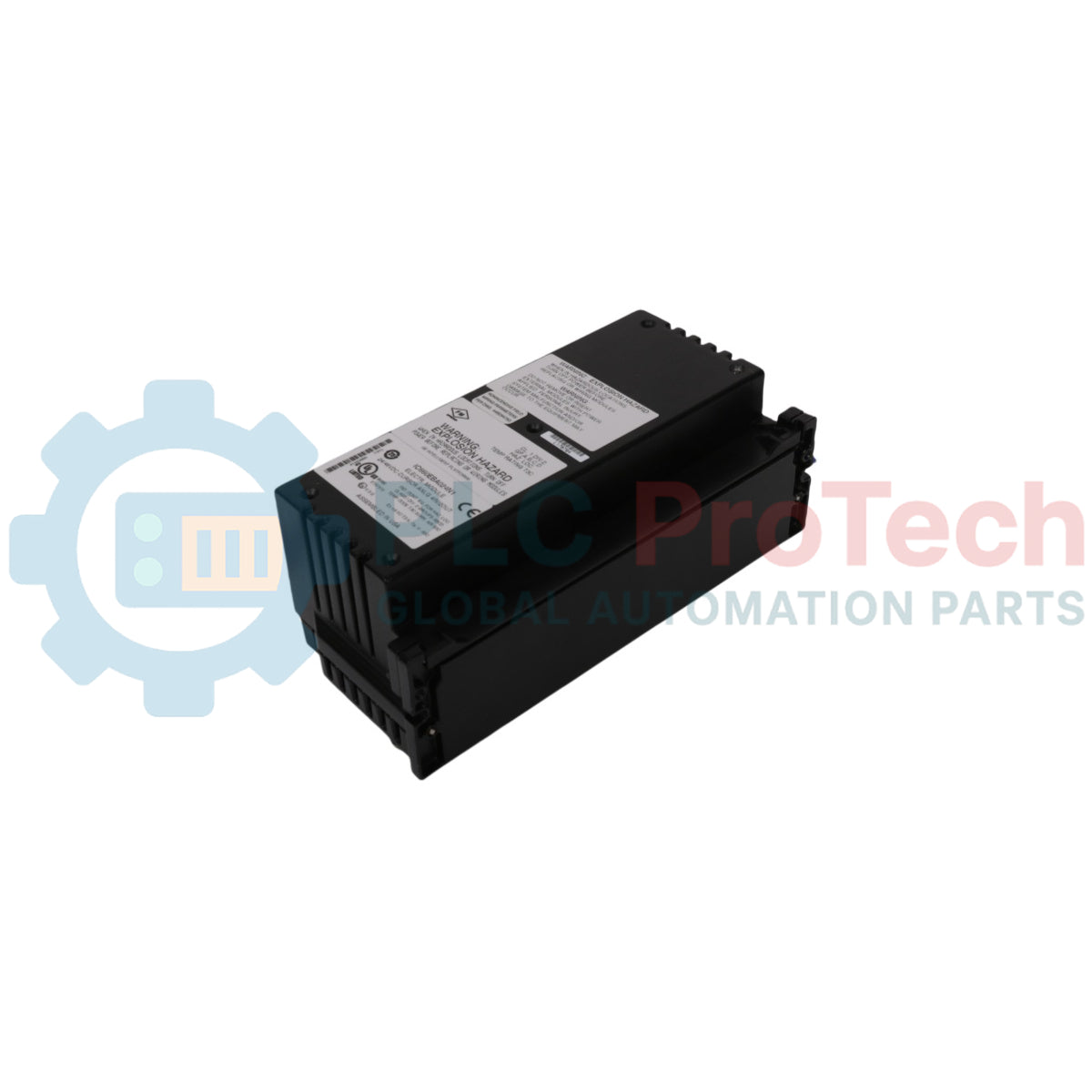

GE IC660BBA024P1 (IC660BBA024P1) เป็นบล็อกอินพุต RTD (Resistance Temperature Detector) แบบ 6 ช่องที่มีความแม่นยำสูง ซึ่งอยู่ในซีรีส์ Genius I/O รุ่นดั้งเดิม ออกแบบมาเพื่อการควบคุมแบบกระจาย บล็อกแบบอิสระนี้เชื่อมต่อโดยตรงกับ Genius Bus และประมวลผลสัญญาณเฉพาะจุดสำหรับการใช้งานที่ต้องควบคุมอุณหภูมิอย่างเคร่งครัด โดยมักใช้ในงานรีดพลาสติก การแปรรูปอาหาร และการตรวจสอบเครื่องปฏิกรณ์เคมี ซึ่งจำเป็นต้องมีข้อมูลป้อนกลับอุณหภูมิความละเอียดสูง IC660BBA024P1 ได้รับการออกแบบโดยเฉพาะเพื่อลดความจำเป็นในการเดินสายต่อขยาย RTD แบบมีชีลด์ระยะไกลที่มีค่าใช้จ่ายสูง ด้วยการแปลงสัญญาณเป็นดิจิทัลที่ต้นทาง จึงช่วยเพิ่มภูมิคุ้มกันต่อสัญญาณรบกวนและลดต้นทุนการติดตั้งในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

การกำหนดค่าทางเทคนิค

IC660BBA024P1 มีสถาปัตยกรรม 6 ช่องที่ทันสมัย รองรับ RTD หลายประเภท ได้แก่ แพลทินัม (100 โอห์ม) นิกเกิล (120 โอห์ม) และทองแดง (10 โอห์ม) แต่ละช่องสามารถกำหนดค่าแยกจากกันได้ จึงสามารถใช้เซนเซอร์ต่างประเภทกันบนบล็อกเดียวได้

• การแปลงสัญญาณ: ใช้การแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความละเอียดสูง เพื่อรายงานข้อมูลเป็นองศา (เซลเซียสหรือฟาเรนไฮต์) หรือค่าความต้านทาน (หน่วยสิบส่วนของโอห์ม)

• การชดเชยสายไฟ: รองรับการต่อ RTD แบบ 3 สาย พร้อมการชดเชยความยาวสายอัตโนมัติ เพื่อรักษาความแม่นยำในระยะทางที่แตกต่างกัน

• การวินิจฉัยอัจฉริยะ: บล็อกจะตรวจสอบสถานะของตัวเองอย่างต่อเนื่อง รวมถึงการตรวจจับวงจรขาด การตรวจสอบวงจรลัด และการสอบเทียบฮาร์ดแวร์ภายใน

• ลอจิกในตัว: รองรับสถานะ "ค่าเริ่มต้น/คงค่า" ที่ตั้งโปรแกรมได้ เพื่อให้ระบบเปลี่ยนไปสู่สถานะปลอดภัยได้เมื่อการสื่อสารผ่านบัสขัดข้อง

• อินเทอร์เฟซ Genius Bus: สื่อสารผ่านบัสอนุกรม Genius ส่วนกลาง รองรับอัตราบอด 38.4 Kbaud, 76.8 Kbaud หรือ 153.6 Kbaud

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ฉันจะกำหนดค่า IC660BBA024P1 โดยไม่ใช้ PLC ได้อย่างไร

สามารถกำหนดค่าบล็อกได้อย่างสมบูรณ์โดยใช้ GE IC660HHM501 Hand-Held Monitor ซึ่งช่วยให้คุณตั้งค่าที่อยู่บัสอนุกรม (SBA) ประเภท RTD ของแต่ละช่อง และค่าคงที่ของตัวกรองดิจิทัลได้โดยตรงที่ระดับเครื่องจักร

ส่วนต่อท้าย "P1" แตกต่างจากรุ่นก่อนหน้าอย่างไร

โดยทั่วไป เครื่องหมาย "P1" จะระบุถึงการปรับปรุงฮาร์ดแวร์หรือเฟิร์มแวร์รุ่นใดรุ่นหนึ่ง ซึ่งช่วยเพิ่มการป้องกันสัญญาณรบกวนหรือยืดอายุการใช้งานของส่วนประกอบภายใน โดยยังคงใช้งานร่วมกับการติดตั้ง IC660BBA024 รุ่นมาตรฐานย้อนหลังได้อย่างสมบูรณ์

ฉันสามารถใช้ RTD แบบ 2 สายกับบล็อกนี้ได้หรือไม่

แม้ว่าบล็อกนี้จะได้รับการปรับให้เหมาะสำหรับ RTD แบบ 3 สายเพื่อชดเชยความต้านทานของสาย แต่ก็สามารถใช้เซนเซอร์แบบ 2 สายได้โดยใช้จัมเปอร์เชื่อมขั้วต่อชดเชย อย่างไรก็ตาม วิธีนี้อาจลดความแม่นยำสัมบูรณ์หากระยะเดินสายยาว

คู่มือวิศวกรรมและการติดตั้ง

• การต่อลงดินที่เหมาะสม: เพื่อป้องกันค่าที่อ่านได้แบบ "หลอน" และการเลื่อนของสัญญาณ ชีลด์ของ Genius Bus ต้องต่อเนื่องและต่อลงดินเพียงปลายด้านเดียวของเครือข่าย ตรวจสอบให้แน่ใจว่าตัวเรือนอะลูมิเนียมหล่อของบล็อกเชื่อมต่อกับกราวด์ของแผงย่อยอย่างแน่นหนา เพื่อให้มีเส้นทางที่มีประสิทธิภาพสำหรับการระบายสัญญาณรบกวน EMI

• การแยกสายไฟ: รักษาระยะห่างอย่างน้อย 150 mm ระหว่างสายสัญญาณ RTD กับสายไฟ AC กระแสสูง แม้ว่าบล็อกจะมีตัวกรองดิจิทัล แต่การเหนี่ยวนำจากสาย VFD ที่อยู่ใกล้เคียงอาจทำให้สัญญาณเกิดอาการแกว่ง

• การขันขั้วต่อ: การเปลี่ยนแปลงอุณหภูมิในตู้ควบคุมอุตสาหกรรมอาจทำให้จุดต่อขั้วต่อคลายตัวเมื่อเวลาผ่านไป สำหรับ IC660BBA024P1 ตรวจสอบให้แน่ใจว่าจุดต่อเซนเซอร์ทั้งหมดขันด้วยแรงบิด 0.8 Nm การเชื่อมต่อที่หลวมบริเวณสายร่วม RTD หรือสายชดเชยจะทำให้เกิดข้อผิดพลาดในการวัดอุณหภูมิอย่างมีนัยสำคัญ
