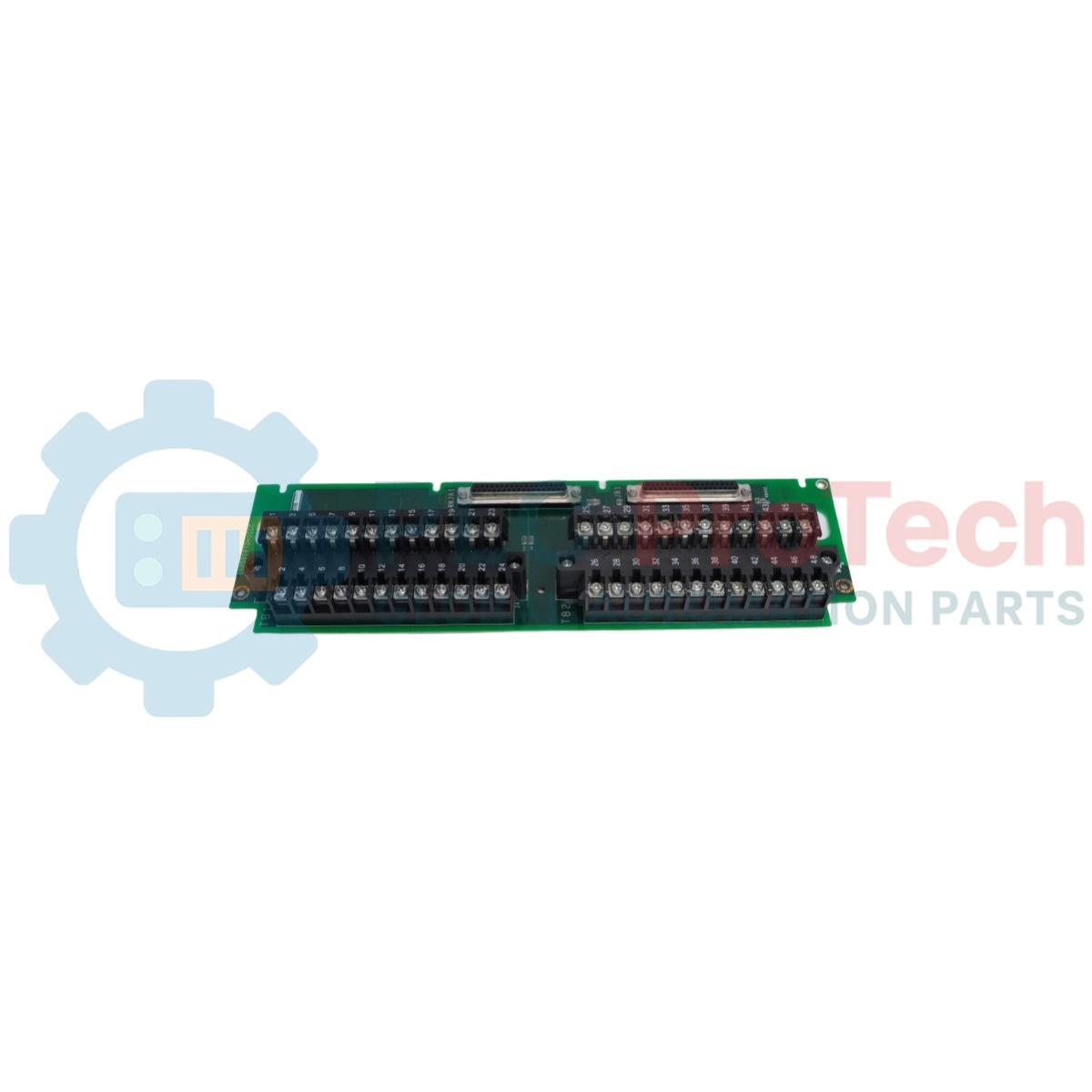

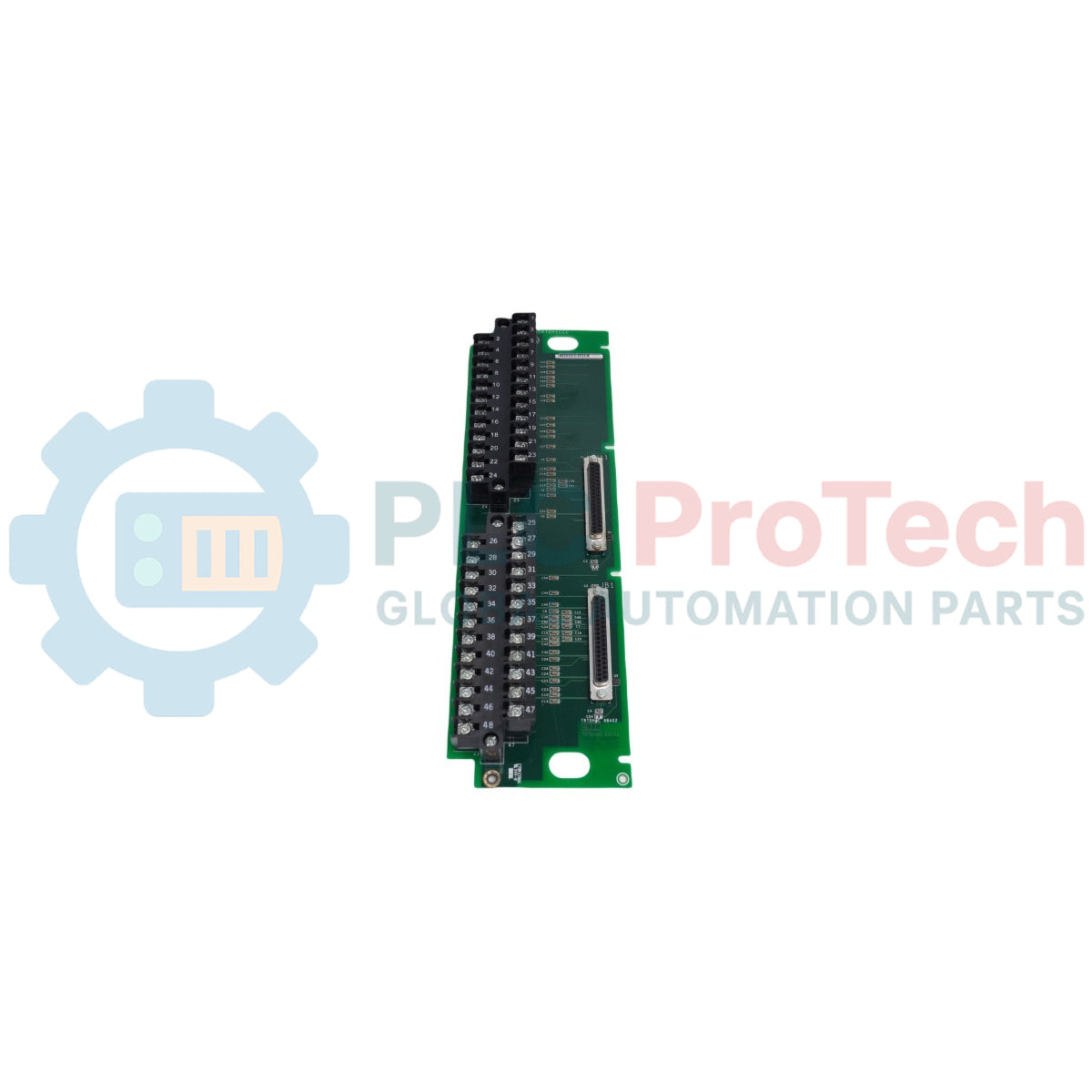

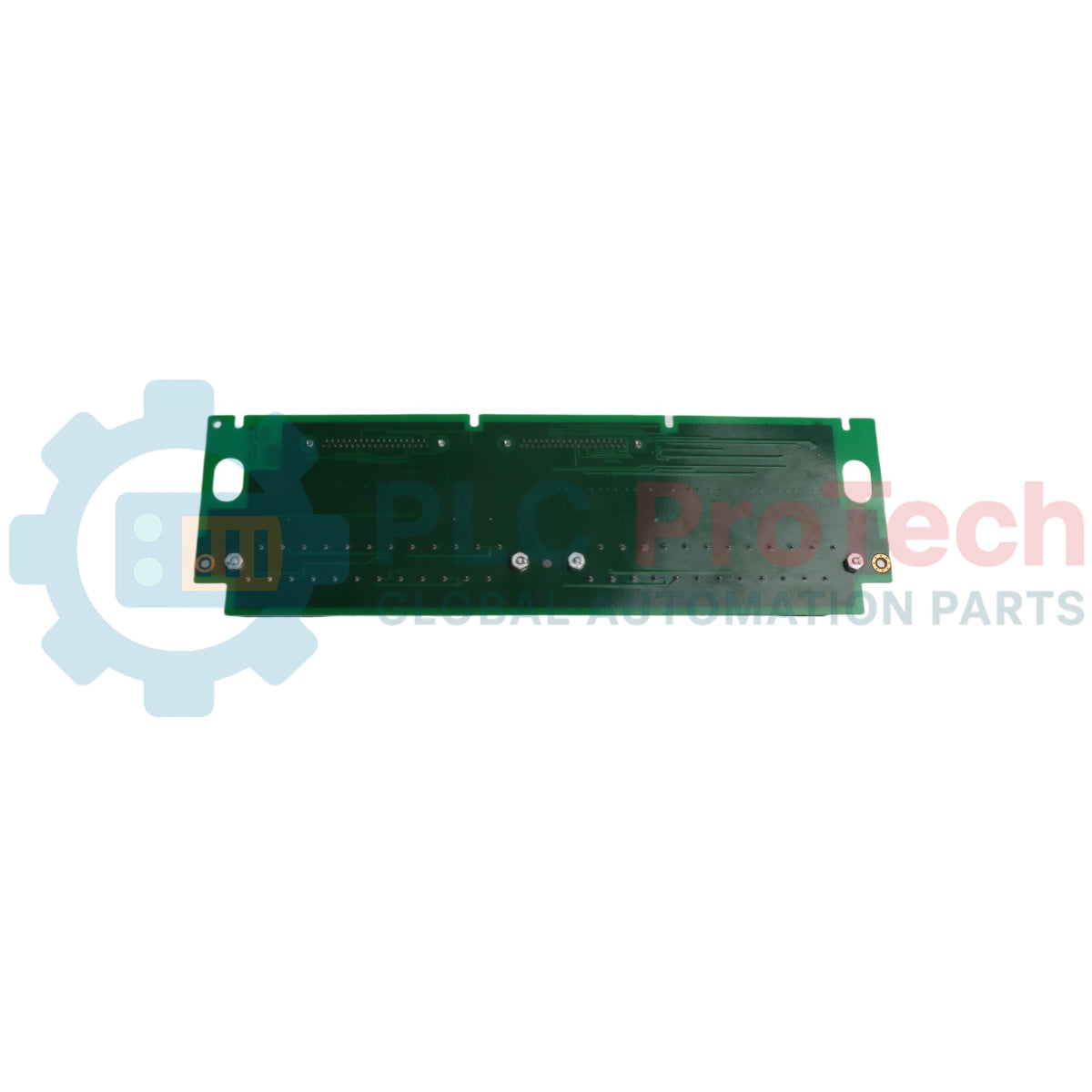

General Electric IS200TRTDH1B ทำหน้าที่เป็นแผงเทอร์มินัลอินพุตตัวตรวจจับอุณหภูมิแบบความต้านทาน (RTD) เฉพาะทาง ซึ่งออกแบบมาสำหรับระบบควบคุม Mark VI Speedtronic โดยเฉพาะ แผงประสิทธิภาพสูงนี้ทำหน้าที่เป็นอินเทอร์เฟซทางกายภาพสำหรับอินพุต RTD จำนวน 12 ช่อง โดยแปลงการเปลี่ยนแปลงค่าความต้านทานที่เกี่ยวข้องกับอุณหภูมิจากตลับลูกปืนกังหัน ขดลวด และทางเดินไอเสียให้เป็นข้อมูลดิจิทัลที่แม่นยำสำหรับโปรเซสเซอร์ควบคุม IS200TRTDH1B โดดเด่นในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง โดยใช้วงจรกรองบนแผงเพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและรักษาเสถียรภาพของการวัดอุณหภูมิ การผสานรวมเข้ากับสถาปัตยกรรม Mark VI ช่วยให้สามารถตรวจสอบพารามิเตอร์ความร้อนที่สำคัญแบบเรียลไทม์ รองรับการตัดการทำงานเพื่อป้องกันอย่างรวดเร็วและการควบคุมการระบายความร้อนที่แม่นยำในงานกังหันก๊าซและกังหันไอน้ำสำหรับงานหนัก
IS200TRTDH1B รองรับ 12 ช่องสัญญาณอิสระ โดยแต่ละช่องสามารถเชื่อมต่อกับ RTD ได้หลากหลายประเภท แผงนี้ใช้วงจรความละเอียดสูงเพื่อตรวจจับการเปลี่ยนแปลงความต้านทานเพียงเล็กน้อย ทำให้ระบบควบคุมกังหันได้รับข้อมูลป้อนกลับอุณหภูมิที่แม่นยำ แม้จะเดินสายเคเบิลเป็นระยะทางไกล
เพื่อรับมือกับสัญญาณรบกวนทางไฟฟ้าที่เกิดขึ้นในสภาพแวดล้อมการผลิตไฟฟ้า แผงเทอร์มินัลนี้จึงมีวงจรกรองแบบพาสซีฟเฉพาะสำหรับทุกอินพุต การลดสัญญาณรบกวนในระดับฮาร์ดแวร์ช่วยป้องกันไม่ให้สัญญาณรบกวนความถี่สูงทำให้ค่าการอ่านอุณหภูมิผิดเพี้ยน และรักษาเสถียรภาพของระบบระหว่างเหตุการณ์สวิตชิ่งไฟฟ้าขนาดใหญ่
IS200TRTDH1B ออกแบบมาสำหรับแพลตฟอร์ม Speedtronic และเชื่อมต่อโดยตรงกับแผงโปรเซสเซอร์ VRTD ผ่านสายเคเบิลเฉพาะ รองรับการกำหนดค่า TMR (การทำงานซ้ำซ้อนแบบสามโมดูล) โดยกระจายสัญญาณไปยังโปรเซสเซอร์ควบคุมสามชุดแยกจากกัน เพื่อให้ระบบพร้อมใช้งานสูงสุดและทนต่อความขัดข้อง
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
| หมายเลขรุ่น | IS200TRTDH1B |
| ความจุอินพุต | ช่องสัญญาณ RTD 12 ช่อง |
| ประเภท RTD ที่รองรับ | แพลทินัม 100Ω, ทองแดง 10Ω, นิกเกิล 120Ω |
| กระแสกระตุ้น | 10 mA (โดยทั่วไป) |
| การปฏิเสธสัญญาณโหมดร่วม | > 80 dB @ 60 Hz |
| การแยกวงจร | การแยกทางไฟฟ้าระหว่างช่องสัญญาณและวงจรลอจิก |
| ประเภทคอนเน็กเตอร์ | คอนเน็กเตอร์แบบ Euro 48 พินจำนวน 2 ตัว (สล็อต J) |
| แผงขั้วต่อ | แถบกั้นความหนาแน่นสูงจำนวน 2 แถบ (แถบละ 24 ขั้ว) |
| อุณหภูมิขณะทำงาน | 0°C ถึง 60°C (32°F ถึง 140°F) |
| ความละเอียด A/D | ขึ้นอยู่กับโปรเซสเซอร์ VRTD ที่เกี่ยวข้อง |
สายไฟภาคสนามเชื่อมต่อเข้ากับแถบขั้วต่อสองแถบที่อยู่บนแผง โดยทั่วไป RTD แต่ละตัวต้องใช้สายไฟสามเส้น (สายกระตุ้น สายรีเทิร์น และสายชดเชย) เพื่อลดผลกระทบจากความต้านทานของสายไฟ ผู้ปฏิบัติงานต้องตรวจสอบให้แน่ใจว่าสายชีลด์ต่อกราวด์ที่ปลายแผงเทอร์มินัลเพียงด้านเดียว เพื่อป้องกันสัญญาณรบกวนจากกราวด์ลูป
IS200TRTDH1B มีชิป ID เฉพาะ (EPROM) ซึ่งระบบ Mark VI จะอ่านระหว่างการเริ่มต้นระบบ คุณสมบัติแบบ "เสียบแล้วใช้งานได้ทันที" นี้ช่วยให้ซอฟต์แวร์ตรวจรู้ประเภทและรุ่นปรับปรุงของแผงโดยอัตโนมัติ ลดข้อผิดพลาดในการกำหนดค่าด้วยตนเองระหว่างการเปลี่ยนแผงหรือการอัปเกรดระบบ
รักษารัศมีการดัดโค้งขั้นต่ำ 50 มม. สำหรับสายริบบอนที่เชื่อมต่อ IS200TRTDH1B กับโปรเซสเซอร์ VRTD แรงดึงมากเกินไปหรือการดัดโค้งหักมุมอาจทำให้ตัวนำภายในเสียหาย และนำไปสู่สัญญาณเตือน "การเชื่อมต่อขาดหาย" ที่เกิดขึ้นเป็นระยะบน HMI
IS200TRTDH1B ผลิตขึ้นตามมาตรฐานความน่าเชื่อถือสูงสุดสำหรับอุตสาหกรรมผลิตไฟฟ้า รุ่นปรับปรุง H1B แสดงถึงเสถียรภาพของวงจรที่ดีขึ้นเมื่อเทียบกับรุ่นก่อนหน้า และมีความต้านทานต่อการเปลี่ยนแปลงค่าตามอุณหภูมิที่ดียิ่งขึ้น การจัดวางอุปกรณ์บนแผงช่วยให้สามารถ "เปลี่ยนขณะระบบทำงาน" ได้ในระบบที่ไม่ใช่ TMR หลายรูปแบบ โดยต้องปฏิบัติตามขั้นตอนความปลอดภัยอย่างเหมาะสม การรวม 12 ช่องสัญญาณไว้บนพื้นที่กะทัดรัดเพียงแผงเดียวช่วยเพิ่มประสิทธิภาพการใช้พื้นที่ตู้และทำให้สถาปัตยกรรมการเดินสายโดยรวมของชุดควบคุมกังหันเรียบง่ายขึ้น ความเข้ากันได้กับ RTD แพลทินัมมาตรฐาน 100 โอห์มทำให้แผงนี้เป็นตัวเลือกอเนกประสงค์สำหรับการปรับปรุงระบบตรวจสอบอุณหภูมิกังหันรุ่นเก่าให้ทันสมัย
Q1: IS200TRTDH1B รองรับ RTD หลายประเภทพร้อมกันได้หรือไม่?
A1: ได้ ฮาร์ดแวร์ของแผงรองรับ RTD หลายประเภท แต่เส้นโค้งความสัมพันธ์ระหว่างความต้านทานกับอุณหภูมิเฉพาะจะกำหนดไว้ในซอฟต์แวร์กำหนดค่า Mark VI (Toolbox) ตรวจสอบให้แน่ใจว่าการตั้งค่าในซอฟต์แวร์ตรงกับประเภทเซนเซอร์จริงที่เชื่อมต่อกับขั้วต่อแต่ละจุด
Q2: จะเกิดอะไรขึ้นหากสายไฟขาดในชุด RTD แบบ 3 สาย?
A2: IS200TRTDH1B จะตรวจจับวงจรเปิดและส่งสัญญาณเตือน "สัญญาณไม่ถูกต้อง" หรือ "ขีดจำกัดสูง" ในระบบ Mark VI ความสามารถในการวินิจฉัยนี้ช่วยป้องกันไม่ให้คอนโทรลเลอร์ทำงานตามค่าการอ่านอุณหภูมิที่ผิดพลาด
Q3: แผงนี้ใช้งานร่วมกับระบบ Mark V หรือ Mark VIe ได้หรือไม่?
A3: แผงนี้ออกแบบมาสำหรับสถาปัตยกรรม Mark VI โดยเฉพาะ แม้ Mark VIe จะใช้แผงเทอร์มินัลที่คล้ายกัน แต่ต้องตรวจสอบหมายเลขชิ้นส่วนเฉพาะ (เช่น TRTDH1C หรือ TBTD) เนื่องจากโปรโตคอลการสื่อสารและรูปแบบคอนเน็กเตอร์แตกต่างกัน
Q4: ส่วนต่อท้าย "H1B" มีผลต่อความเข้ากันได้หรือไม่?
A4: โดยทั่วไป รุ่น "H1B" สามารถใช้งานร่วมกับแผง "H1A" รุ่นก่อนหน้าได้ แสดงถึงการปรับปรุงกระบวนการผลิต ซึ่งมักรวมถึงค่าความคลาดเคลื่อนของชิ้นส่วนที่ดีขึ้นหรือมาตรฐานการบัดกรีที่ได้รับการปรับปรุง
Global Express Shipping
Returns & Warranty
Manufacturer: General Electric
Product No.: IS200TRTDH1B
Country of origin:สหรัฐอเมริกา
Product Type: บอร์ดเทอร์มินัลอินพุต RTD
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1420g
Dimensions: 33 ซม. x 17.8 ซม. x 5.5 ซม.
Shipping port: Xiamen
Warranty: 12 months
