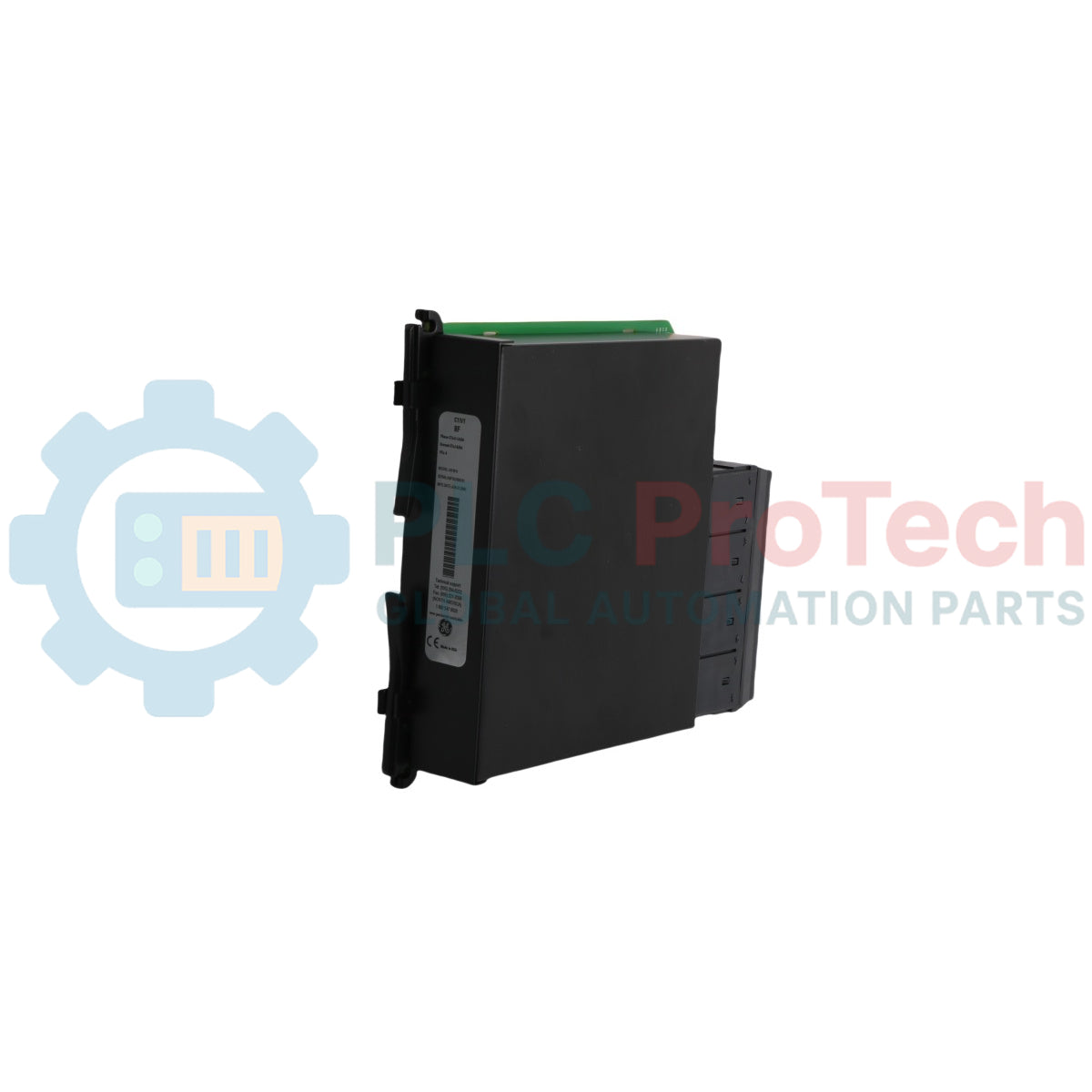

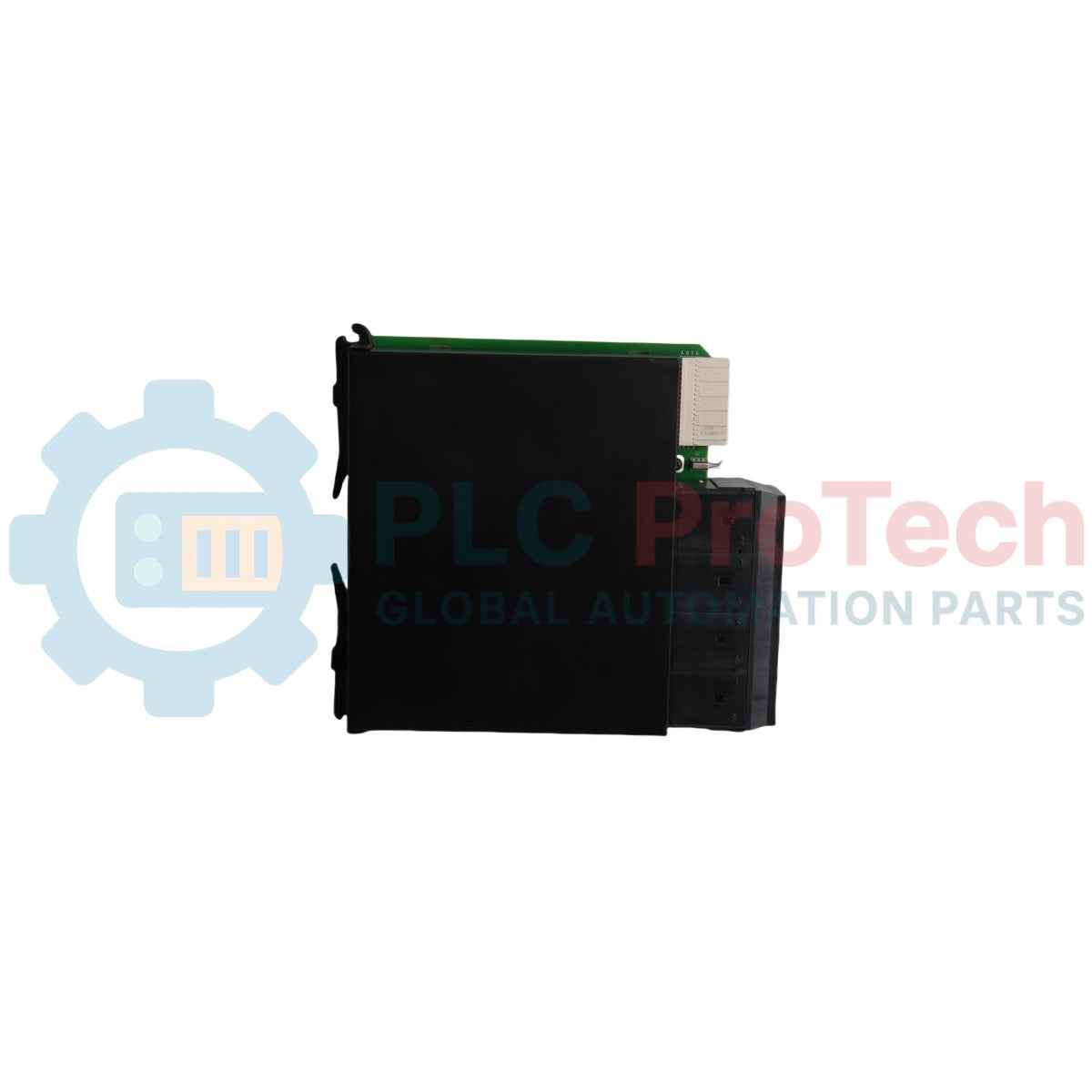

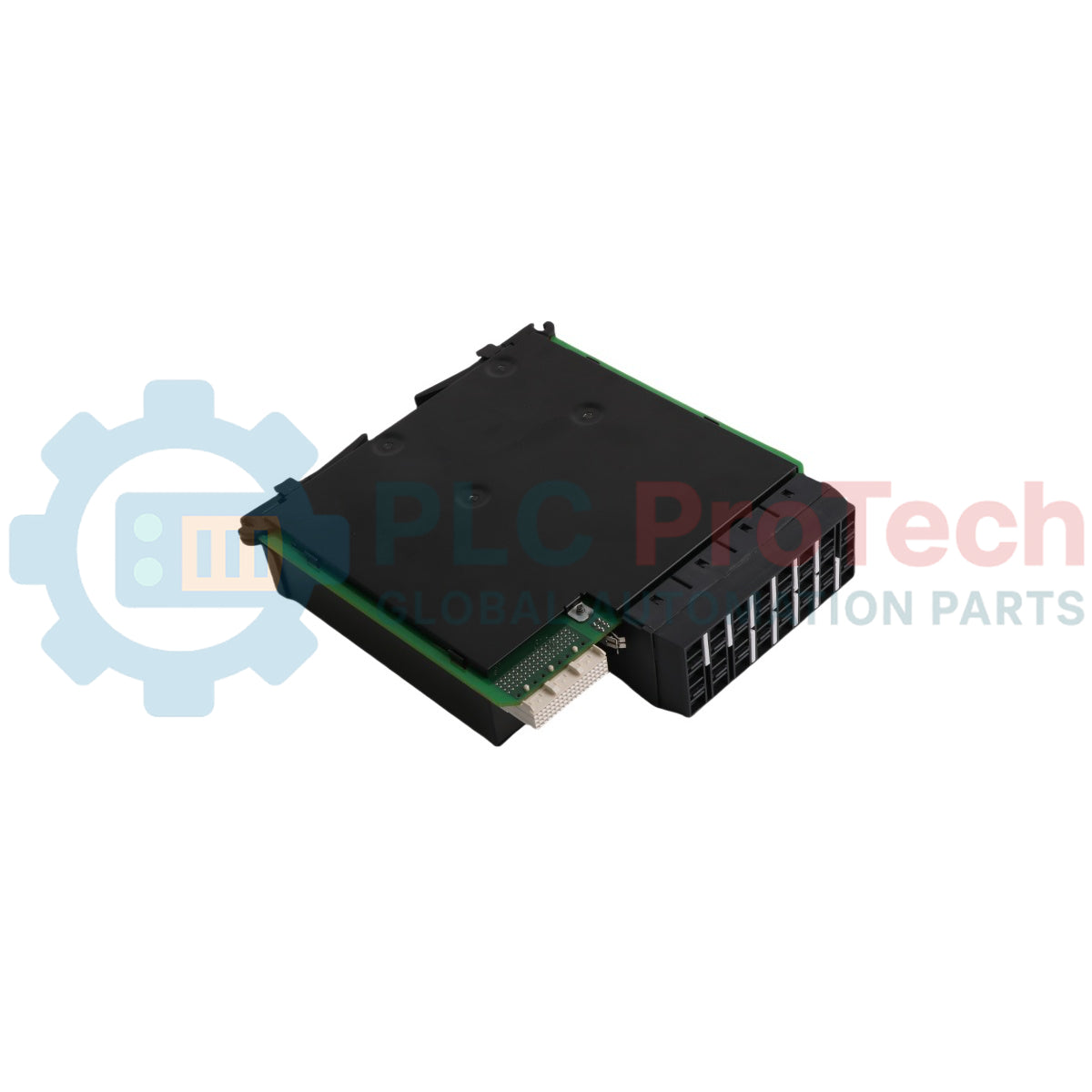

GE UR8FH คือโมดูลควบคุมหลักสำหรับตระกูล Multilin Universal Relay (UR) โดยทำหน้าที่เป็น "ศูนย์กลางอัจฉริยะ" ของระบบป้องกันทั้งหมด โมดูลนี้ติดตั้ง CPU หลัก ตัวประมวลผลสัญญาณดิจิทัลความเร็วสูง (DSP) และอินเทอร์เฟซการสื่อสารที่จำเป็นต่อการประมวลผลอัลกอริทึมการป้องกันที่ซับซ้อนได้แบบเรียลไทม์
UR8FH ได้รับการออกแบบสำหรับระบบอัตโนมัติของสถานีไฟฟ้าประสิทธิภาพสูง โดยประสานการไหลของข้อมูลระหว่างโมดูล I/O โมดูลทรานสดิวเซอร์ และโมดูลที่ไม่มีทรานสดิวเซอร์ภายในแชสซี UR ช่วยให้ใช้งานฟีเจอร์ขั้นสูง เช่น การสื่อสารแบบเพียร์ทูเพียร์ความเร็วสูง (IEC 61850) การบันทึกข้อมูลอย่างครอบคลุม และลอจิกแบบโปรแกรมได้ขั้นสูง (FlexLogic™) ไม่ว่าจะใช้กับการป้องกันสายป้อน มอเตอร์ หรือหม้อแปลง UR8FH ช่วยให้ระบบรีเลย์ตัดสินใจแยกความขัดข้องได้ภายในระดับมิลลิวินาที และรักษาเสถียรภาพของโครงข่ายไฟฟ้า
โมดูล UR8FH กำหนดขีดความสามารถด้านการประมวลผลและการเชื่อมต่อของแพลตฟอร์ม Multilin UR
โมดูลนี้ใช้ DSP เฉพาะสำหรับการคำนวณด้านการป้องกัน และใช้โปรเซสเซอร์ RISC แยกต่างหากสำหรับงานสื่อสารและลอจิก สถาปัตยกรรมแบบโปรเซสเซอร์คู่ช่วยให้ฟังก์ชันการป้องกัน เช่น องค์ประกอบระยะทางหรือการป้องกันแบบดิฟเฟอเรนเชียล ยังคงได้รับลำดับความสำคัญและไม่ได้รับผลกระทบจากปริมาณการสื่อสารที่สูงหรือการทำงานของส่วนติดต่อผู้ใช้
UR8FH รองรับโปรโตคอลการสื่อสารที่เข้มงวดที่สุดในอุตสาหกรรม ช่วยให้เชื่อมต่อกับระบบ SCADA ผ่านอีเทอร์เน็ตได้อย่างราบรื่น โดยรองรับ IEC 61850 Edition 2, DNP 3.0 และ Modbus TCP/IP การเชื่อมต่อนี้รองรับการส่งข้อความ GOOSE ความเร็วสูง ทำให้รีเลย์ต่าง ๆ สื่อสารระหว่างกันผ่านบัสของสถานี เพื่อใช้กับการอินเตอร์ล็อกและรูปแบบการป้องกันแบบอัตโนมัติ
โมดูลนี้ทำงานด้วยเอนจิน FlexLogic™ ของ GE ซึ่งเป็นกรรมสิทธิ์ ช่วยให้วิศวกรสร้างรูปแบบการป้องกันและการควบคุมแบบกำหนดเองได้โดยไม่ต้องใช้ PLC ภายนอก UR8FH ประมวลผลสมการลอจิกเหล่านี้ด้วยความเร็วสูง ทำให้ปรับรีเลย์ให้เหมาะกับข้อกำหนดเฉพาะของสถานีไฟฟ้าหรือการกำหนดค่าระบบไฟฟ้าอุตสาหกรรมที่มีลักษณะเฉพาะได้อย่างยืดหยุ่น
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
| แพลตฟอร์ม | GE Multilin Universal Relay (UR) |
| ประเภทโมดูล | โมดูลควบคุม / CPU |
| กำลังการประมวลผล | DSP แบบเลขทศนิยม 64 บิต |
| การสื่อสาร | อีเทอร์เน็ต 10/100 Mbps (ตัวเลือกสายทองแดงหรือไฟเบอร์) |
| โปรโตคอล | IEC 61850, DNP 3.0, Modbus, IEC 60870-5-104 |
| การจับเวลาความแม่นยำสูง | IEEE 1588 (PTP), IRIG-B, SNTP |
| การรองรับจอแสดงผล | HMI แผงด้านหน้าในตัว / HMI ระยะไกล |
| การบันทึกเหตุการณ์ | บันทึกเหตุการณ์ 1024 รายการ, ออสซิลโลกราฟีสูงสุด 64 ตัวอย่าง/รอบ |
การอัปเกรดหรือเปลี่ยน UR8FH จำเป็นต้องพิจารณาเฟิร์มแวร์ของรีเลย์และการตั้งค่าอย่างรอบคอบ
UR8FH ต้องเข้ากันได้กับแชสซีและโมดูล I/O อื่น ๆ ที่ติดตั้งอยู่ในรีเลย์ เมื่อเปลี่ยนโมดูล ให้ตรวจสอบว่าฮาร์ดแวร์รุ่นใหม่รองรับเฟิร์มแวร์เวอร์ชันเดิมหรือไม่ ใช้ซอฟต์แวร์ EnerVista UR Setup เพื่อสำรองการตั้งค่ารีเลย์ (ไฟล์ .URD) ก่อนถอดโมดูลเดิมออก
UR8FH เป็นโมดูลที่ถอดเปลี่ยนขณะทำงานได้ในบางการกำหนดค่า แต่แนวทางปฏิบัติที่ดีที่สุดคือการตัดไฟเลี้ยงของรีเลย์ก่อนติดตั้ง เลื่อนโมดูลเข้าไปในช่องที่กำหนด (โดยทั่วไปคือช่อง 8 ในเฟรม UR ส่วนใหญ่) และตรวจสอบให้แน่ใจว่าคันล็อกเข้าที่อย่างสมบูรณ์ เมื่อเปิดเครื่อง โมดูลจะทำการทดสอบตัวเอง ให้ตรวจสอบไฟ LED "In Service" เพื่อยืนยันว่า CPU เริ่มทำงานอย่างถูกต้อง
โมดูล UR8FH ได้รับการพัฒนาสำหรับ "สถานีไฟฟ้าดิจิทัล" ความสามารถในการจัดการออสซิลโลกราฟีความละเอียดสูงและการบันทึก SOE (ลำดับเหตุการณ์) จำนวนมาก ทำให้เป็นเครื่องมือชั้นยอดสำหรับการวิเคราะห์หลังเกิดความขัดข้อง ด้วยการรวมลอจิกและการสื่อสารทั้งหมดไว้ในโมดูลเดี่ยวที่มีโครงสร้างแข็งแรง GE จึงช่วยให้การบำรุงรักษาและการขยายระบบของซีรีส์ Multilin UR ทำได้ง่ายขึ้น
UR8FH ยังมีโปรโตคอลความปลอดภัยทางไซเบอร์ที่ได้รับการปรับปรุง เช่น การเข้าถึงที่ป้องกันด้วยรหัสผ่านและการสื่อสารแบบเข้ารหัส ช่วยให้ผู้ให้บริการสาธารณูปโภคปฏิบัติตามข้อกำหนด NERC CIP ได้ ระบบโครงสร้างที่แข็งแกร่งช่วยลดความเสี่ยงจาก "ความขัดข้องแบบเงียบ" ซึ่งมักพบในรีเลย์ระดับล่าง ทำให้มั่นใจได้ว่าระบบป้องกันพร้อมทำงานเสมอเมื่อเกิดความขัดข้อง
คำถาม 1: สามารถเปลี่ยนโมดูล UR8L เป็น UR8FH ได้หรือไม่
คำตอบ 1: UR8FH มีกำลังการประมวลผลและความสามารถด้านการสื่อสารสูงกว่าโมดูล "L" หรือ "M" รุ่นเก่าอย่างมาก แม้จะใช้ช่องติดตั้งเดียวกัน แต่ต้องตรวจสอบว่าเฟิร์มแวร์ของรีเลย์และโมดูลฮาร์ดแวร์อื่น ๆ ในแร็กเข้ากันได้กับสถาปัตยกรรม "FH"
คำถาม 2: UR8FH จัดเก็บการตั้งค่ารีเลย์ไว้ภายในเครื่องหรือไม่
คำตอบ 2: ใช่ การตั้งค่าจะถูกจัดเก็บไว้ในหน่วยความจำไม่ลบเลือนภายในโมดูล UR8FH อย่างไรก็ตาม หากเปลี่ยนโมดูล ต้องโหลดไฟล์การกำหนดค่าจาก PC ของคุณใหม่ เพื่อให้แน่ใจว่ารีเลย์ทำงานด้วยพารามิเตอร์เฉพาะของสถานที่อย่างถูกต้อง
คำถาม 3: จะแก้ไขปัญหาข้อผิดพลาด "Target" หรือ "Self-Test" บนโมดูลนี้ได้อย่างไร
คำตอบ 3: เชื่อมต่อกับรีเลย์ผ่านพอร์ต RS232 ด้านหน้าหรือพอร์ตอีเทอร์เน็ตด้านหลังโดยใช้ซอฟต์แวร์ EnerVista ตรวจสอบเมนู "Status" เพื่อดูรหัสข้อผิดพลาดเฉพาะ ปัญหาที่พบบ่อย ได้แก่ SRAM ภายในขัดข้อง หรือการสื่อสารหมดเวลากับโมดูล I/O ในช่องอื่น
คำถาม 4: โมดูลนี้รองรับอีเทอร์เน็ตสำรองหรือไม่
คำตอบ 4: รองรับ โดยขึ้นอยู่กับรหัสการสั่งซื้อเฉพาะ UR8FH สามารถรองรับสถาปัตยกรรมอีเทอร์เน็ตสำรอง เช่น PRP (Parallel Redundancy Protocol) หรือ HSR (High-availability Seamless Redundancy) เพื่อให้การสื่อสารไม่สูญหายระหว่างเครือข่ายขัดข้อง
Global Express Shipping
Returns & Warranty
Manufacturer: General Electric
Product No.: UR-8FH
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลควบคุม UR
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 840g
Dimensions: 6 ซม. x 19.5 ซม. x 17.2 ซม.
Shipping port: Xiamen
Warranty: 12 months
