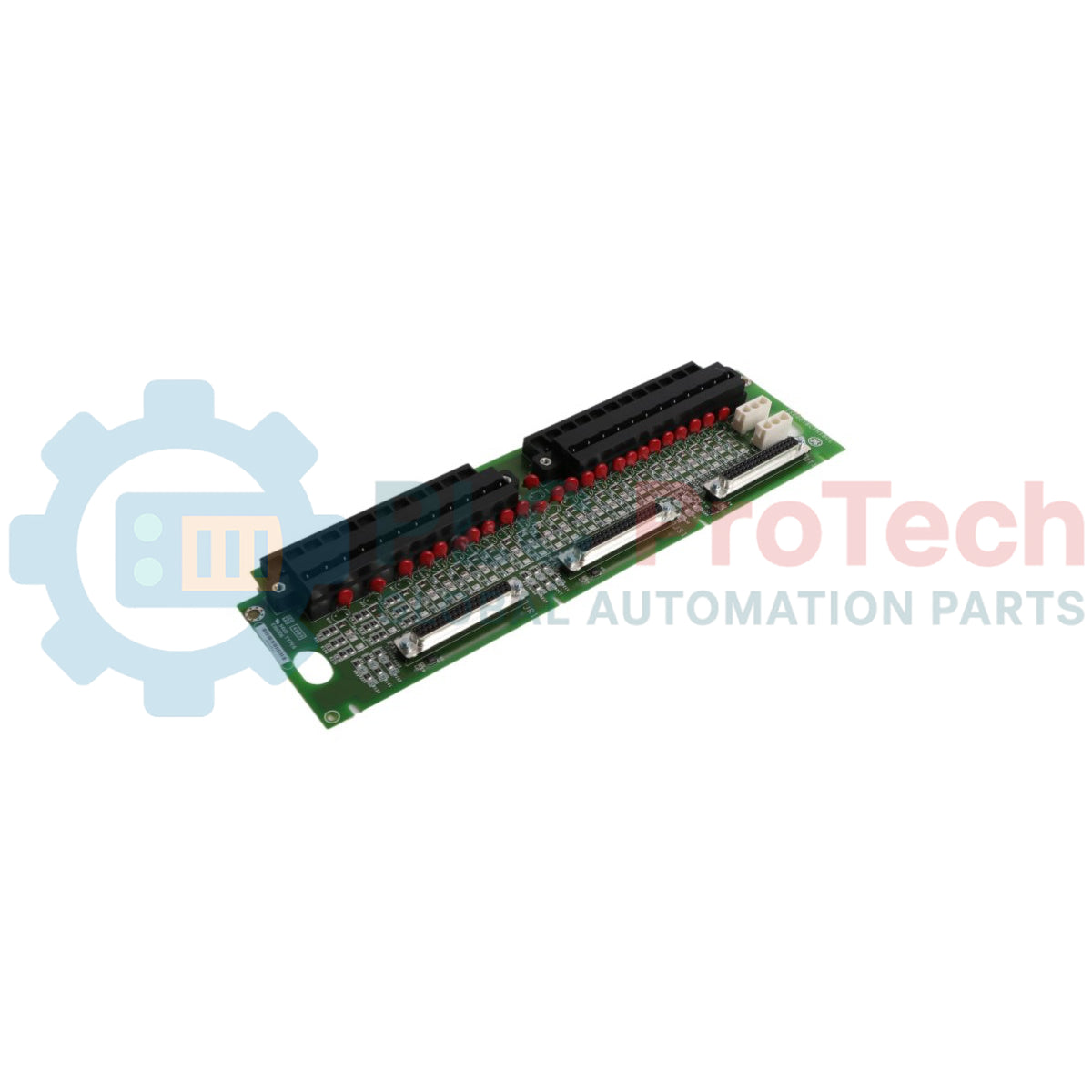

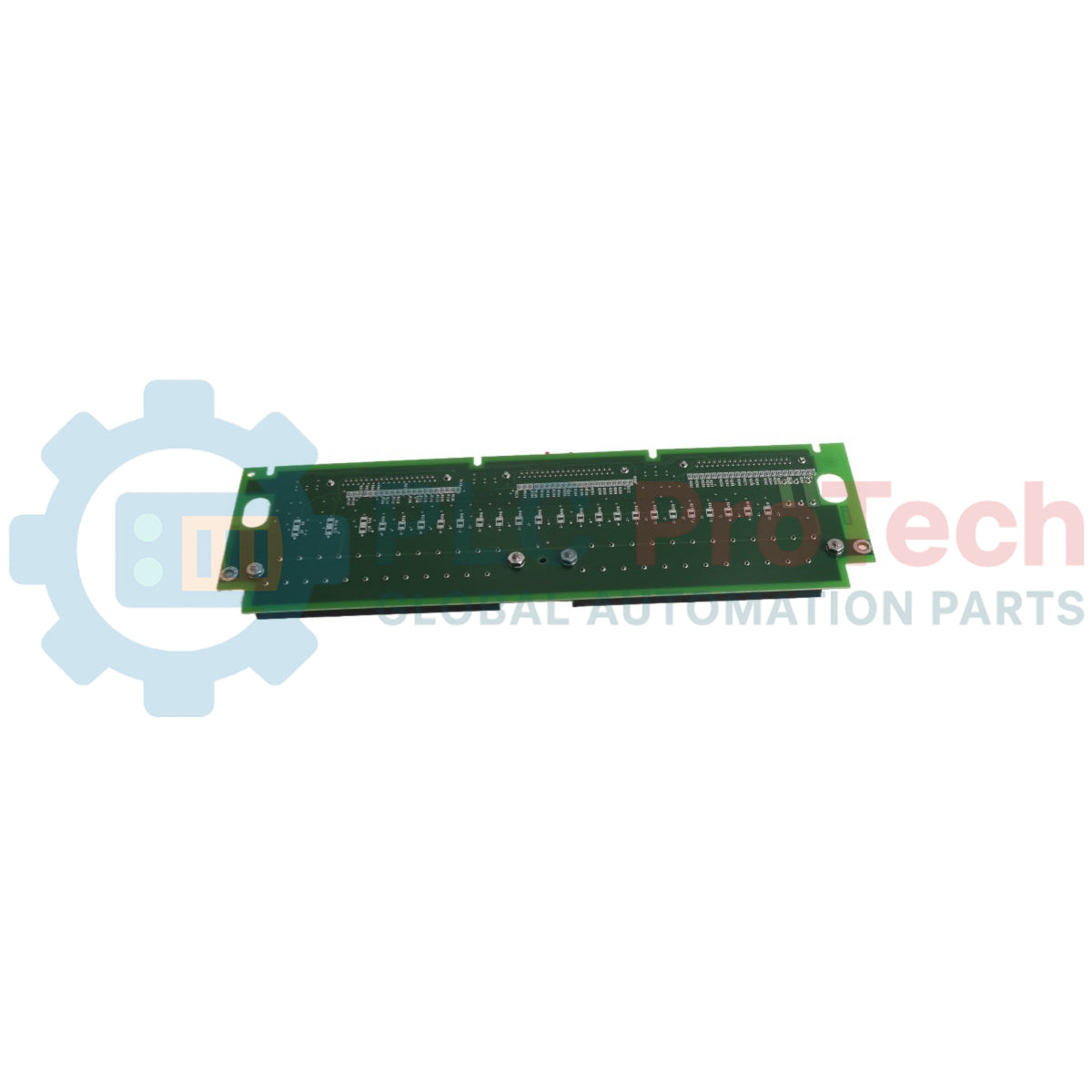

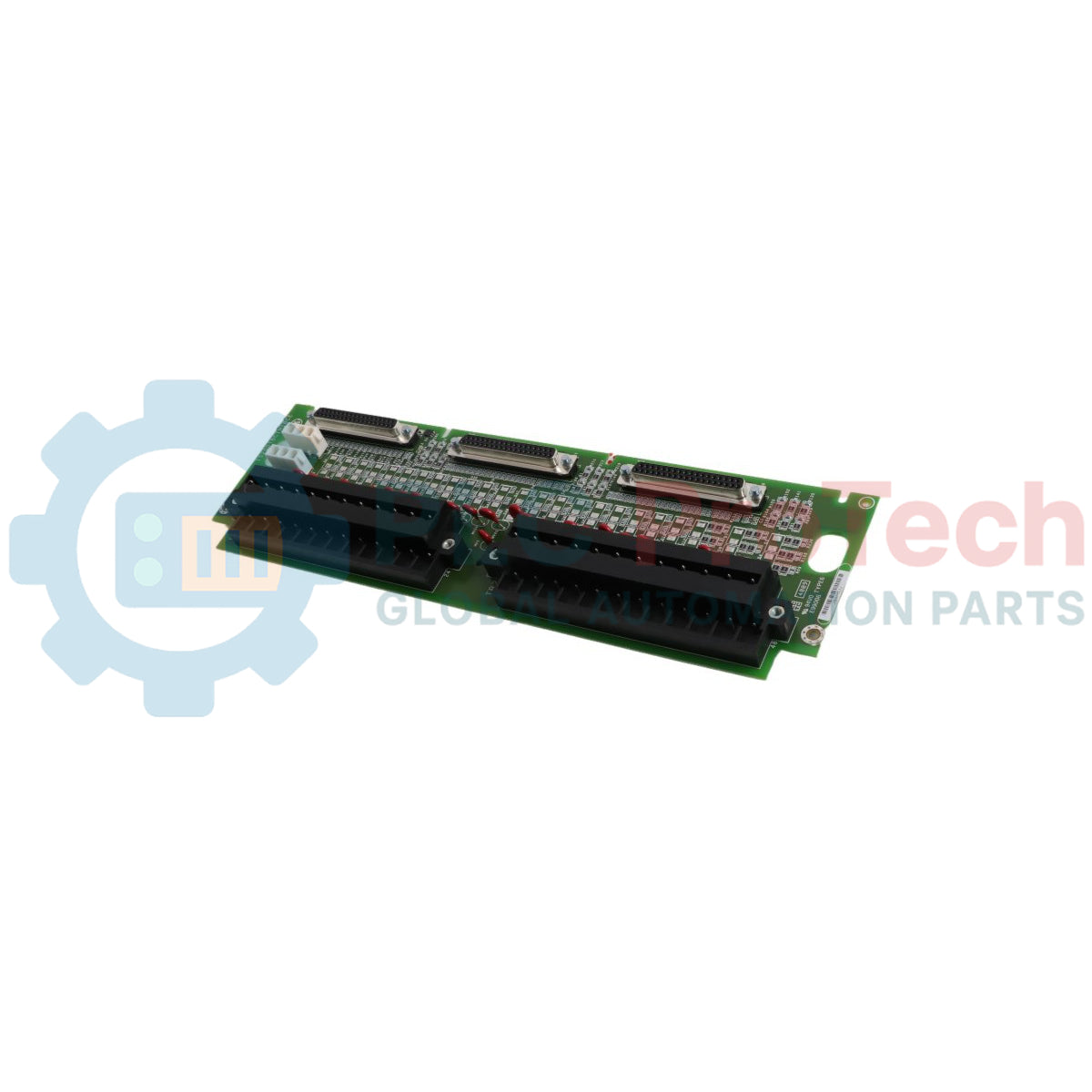

บอร์ดเทอร์มินัลอินพุตหน้าสัมผัส GE Mark VIe IS200TBCIH2BBC

ภาพรวมผลิตภัณฑ์

 IS200TBCIH2BBC คือแผงเทอร์มินัลอินพุตหน้าสัมผัสสำหรับงานหนักที่มีความสมบูรณ์ของสัญญาณสูง ผลิตโดย GE Energy สำหรับแพลตฟอร์มควบคุมขั้นสูง Mark VIe แผงนี้ทำหน้าที่เป็นอินเทอร์เฟซอุปกรณ์ต่อพ่วงแบบเสริมความทนทาน รองรับอินพุตหน้าสัมผัสแห้งอิสระ 24 ช่องจากอุปกรณ์ภาคสนามที่สำคัญ เพื่อเฝ้าติดตามสถานะลอจิกของระบบแบบเรียลไทม์ สถาปัตยกรรมควบคุมอุตสาหกรรมที่สำคัญ ซึ่งรวมถึงฟาร์มกังหันลมขนาดใหญ่ โรงไฟฟ้าพลังน้ำหรือโรงไฟฟ้าพลังความร้อนอัตโนมัติ และโรงงานแปรรูปกำลังการผลิตสูง ต่างพึ่งพา IS200TBCIH2BBC ในการจัดการการติดตามลำดับเหตุการณ์ (SOE) ด้วยการจ่ายไฟที่เสถียรจากภายในแผงเพื่อกระตุ้นหน้าสัมผัสภาคสนาม แผงนี้จึงช่วยให้ตรวจจับสถานะไบนารีได้อย่างแม่นยำในเครือข่ายแบบแยก การประมวลผลสัญญาณเฉพาะจุดนี้ช่วยให้คอนโทรลเลอร์ตรวจจับการทริประบบได้ทันที ดำเนินการปิดระบบฉุกเฉินอย่างรวดเร็ว และลดเวลาหยุดทำงานของโครงสร้างที่ไม่ได้วางแผนไว้ภายใต้สภาวะที่ผันผวน

ระบบย่อยและโทโพโลยีของสถาปัตยกรรม

การออกแบบทางไฟฟ้า พอร์ตอินเทอร์เฟซ และส่วนประกอบตัวกรองของ IS200TBCIH2BBC ช่วยให้การกำหนดเส้นทางข้อมูลมีความยืดหยุ่นและรักษาความสมบูรณ์ของสัญญาณได้ดีภายในเครือข่ายควบคุม

• การจัดการหน้าสัมผัสความหนาแน่นสูง: รองรับสายอินพุตหน้าสัมผัสแห้งแยกอิสระ 24 สาย ช่วยให้แผงวงจรเดียวรวบรวมข้อมูลสถานะแบบดิสครีตจากเครื่องจักรภาคสนามได้อย่างครอบคลุม

• การจ่ายกำลังไฟกระตุ้น: ผสานอินเทอร์เฟซปลั๊ก JE1 และ JE2 โดยเฉพาะสำหรับเชื่อมต่อกับแหล่งกำลังไฟกระตุ้นภายนอก และจ่ายแรงดันไฟฟ้า 24 VDC ตามพิกัดไปยังหน้าสัมผัสภาคสนามโดยตรง

• ชุดอินเทอร์เฟซ D-Sub: มาพร้อมขั้วต่อ DC-37 แบบงานหนักหลายชุด ซึ่งติดตั้งตัวยึดล็อกเชิงกลที่มั่นคง เพื่อเชื่อมต่อกับแร็กโปรเซสเซอร์หลักผ่านพอร์ต JS1 และ JR1

• การลดสัญญาณรบกวนความถี่สูง: ติดตั้งตัวกรองความถี่สูงแบบพาสซีฟหลายชุดในแต่ละช่องอินพุต เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) และสัญญาณรบกวนบนสายไฟไม่ให้รบกวนลอจิกควบคุม

• การออกแบบโดยไม่ใช้จัมเปอร์: ขจัดจัมเปอร์ฮาร์ดแวร์ที่ต้องปรับด้วยตนเอง เพื่อป้องกันข้อผิดพลาดในการกำหนดค่าเมื่อเปลี่ยนอุปกรณ์หน้างาน โดยใช้การปรับแก้ตามอาร์ตเวิร์กจากโรงงานฉบับแก้ไข C เพื่อเพิ่มเสถียรภาพในการทำงาน

ข้อมูลจำเพาะด้านประสิทธิภาพและขอบเขตการทำงาน

คำถามที่พบบ่อยเกี่ยวกับการผสานรวมระบบและการวินิจฉัยภาคสนาม

การกำหนดค่าความซ้ำซ้อนของระบบแบบใดบ้างที่รองรับการติดตั้งบอร์ด IS200TBCIH2BBC

IS200TBCIH2BBC เป็นโมดูลอเนกประสงค์ที่ออกแบบให้ทำงานได้ในโทโพโลยีระบบหลายรูปแบบ รองรับการกำหนดค่าแบบซิมเพล็กซ์สำหรับลูปมาตรฐาน การตั้งค่าแบบสองช่องสัญญาณเพื่อเพิ่มเวลาพร้อมใช้งาน และสถาปัตยกรรม Triple Modular Redundancy (TMR) แบบทำซ้ำซ้อนเต็มรูปแบบสำหรับระบบความปลอดภัยที่มีความสำคัญสูง

การออกแบบฮาร์ดแวร์แบบไม่ใช้จัมเปอร์มีประโยชน์ต่อช่างเทคนิคภาคสนามระหว่างการบำรุงรักษาฉุกเฉินอย่างไร

ด้วยการกำจัดจัมเปอร์ฮาร์ดแวร์แบบกายภาพที่ปรับด้วยมือออกจากรูปแบบวงจร บอร์ดจึงป้องกันข้อผิดพลาดในการกำหนดค่าในสถานการณ์ภาคสนามที่มีแรงกดดันสูง ช่างเทคนิคสามารถเปลี่ยนทดแทนแบบเสียบแทนได้โดยไม่ต้องกำหนดขาพินฮาร์ดแวร์ด้วยมือ ทำให้มั่นใจได้ว่าการทำงานจะสอดคล้องกันโดยอิงตามข้อมูลการแก้ไขจากโรงงานทั้งหมด

ตัวบ่งชี้หลักของความขัดข้องของกำลังไฟกระตุ้นบนแผงขั้วต่อนี้มีอะไรบ้าง

หากแรงดันกระตุ้นลดลงต่ำกว่าเกณฑ์ปกติ 24 VDC ที่ปลั๊ก JE1 หรือ JE2 โปรเซสเซอร์ควบคุม Mark VIe ที่เชื่อมโยงอยู่จะส่งสัญญาณเตือนการวินิจฉัยเกี่ยวกับวงจรเปิดของหน้าสัมผัสหรือการสูญเสียกำลังไฟ ช่างเทคนิคสามารถวัดแรงดันคร่อมจุดทดสอบขั้วต่อด้วยมัลติมิเตอร์เพื่อตรวจสอบเสถียรภาพของกำลังไฟ

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การล็อกขั้วต่อ DC-37 และการจัดแนวสายแพ:

  เมื่อต่อสายควบคุมเข้ากับพอร์ต JS1 และ JR1 ให้ตรวจสอบว่าขา DC-37 ความหนาแน่นสูงอยู่ในแนวตรงอย่างสมบูรณ์ก่อนกดขั้วต่อเข้าที่ ยึดตัวยึดล็อกในตัวให้แน่นเพื่อยึดสายเข้ากับชุดเฮดเดอร์ การเชื่อมต่อที่หลวมอาจทำให้สัญญาณขาดหายเป็นช่วง ๆ หรือบันทึกการเปลี่ยนสถานะหน้าสัมผัสผิดพลาดเนื่องจากแรงสั่นสะเทือนความถี่ต่ำของเครื่องจักร

• เทคนิคการแยกกราวด์ของหน้าสัมผัสกระตุ้น:

  เดินสายกระตุ้นภาคสนาม 24 VDC ผ่านสายคู่บิดเกลียวแบบมีชีลด์แยกจากกัน เพื่อป้องกันสัญญาณรบกวนข้ามจากสายจ่ายกำลังมอเตอร์ AC ที่เดินขนานกัน ตรวจสอบให้แน่ใจว่าหน้าสัมผัสแห้งแยกจากแหล่งกราวด์ภายนอกหรือแรงดันรองอื่น ๆ โดยสมบูรณ์ การป้อนศักย์ไฟฟ้าภายนอกเข้าสู่ช่องหน้าสัมผัสแห้ง 24 ช่องอาจทำให้ตัวกรองสัญญาณรบกวนความถี่สูงบนบอร์ดเสียหาย และทำให้การประมวลผลขัดข้องถาวร

• มาตรการป้องกันไฟฟ้าสถิต (ESD):

  ส่วนประกอบบนบอร์ด IS200TBCIH2BBC มีความไวสูงต่อการคายประจุไฟฟ้าสถิต (ESD) วิศวกรภาคสนามต้องสวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อสายดินอย่างถูกต้องและหนีบเข้ากับแชสซีโครงโลหะก่อนสัมผัสโมดูลหรือต่อสายไฟ จับบอร์ดเฉพาะบริเวณขอบไฟเบอร์กลาสเท่านั้น เพื่อป้องกันแนวลายวงจรจากการคายประจุไฟฟ้าสถิตโดยไม่ตั้งใจ
