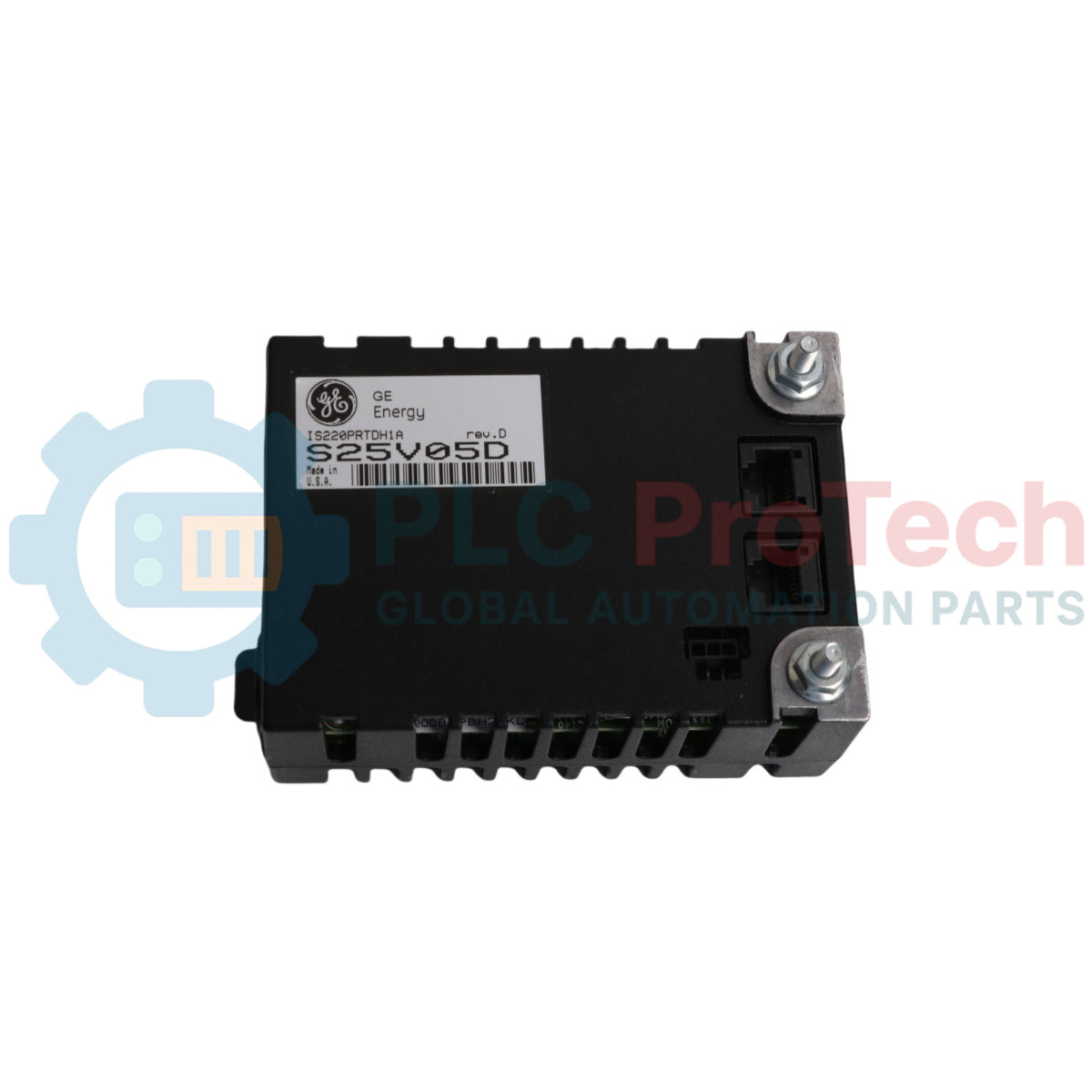

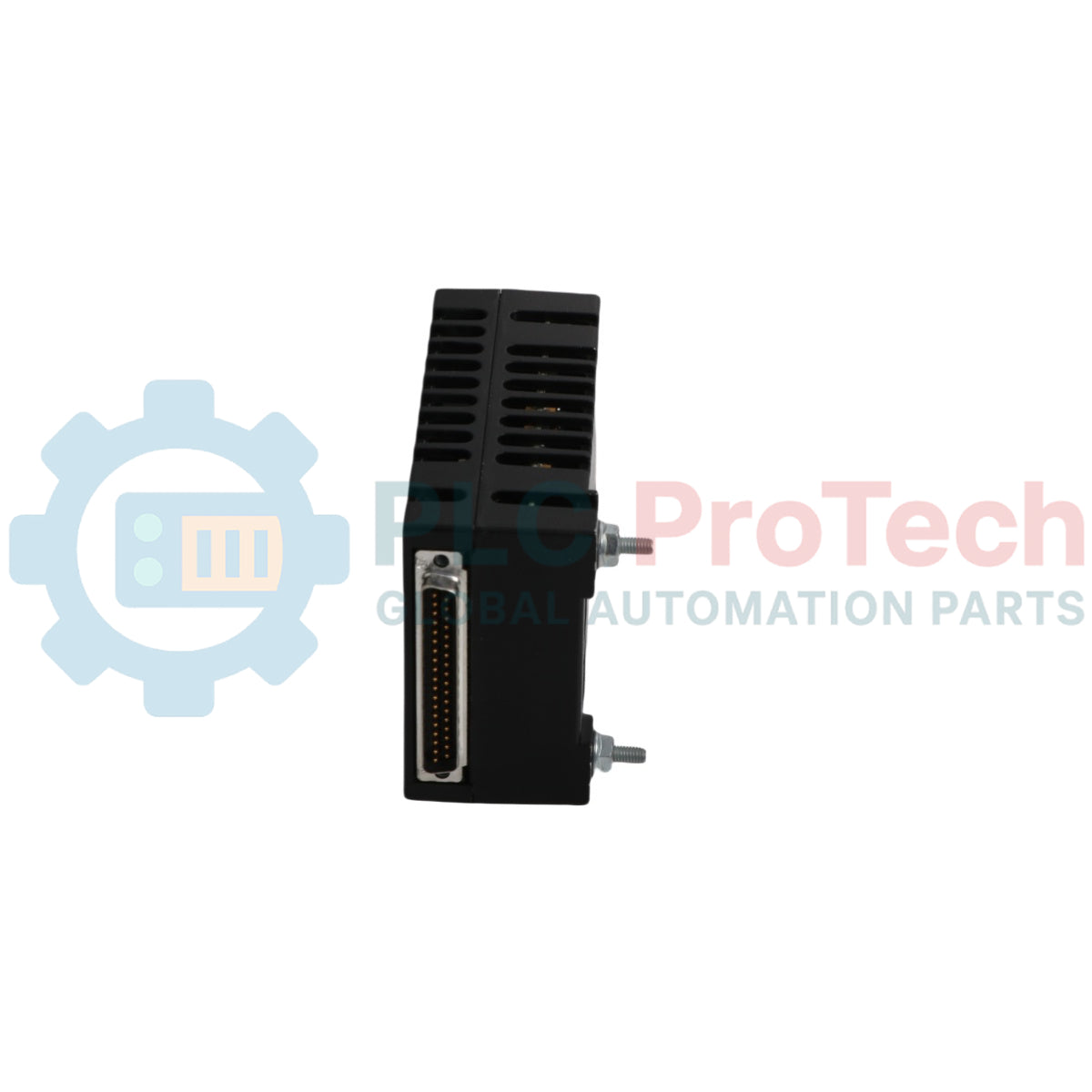

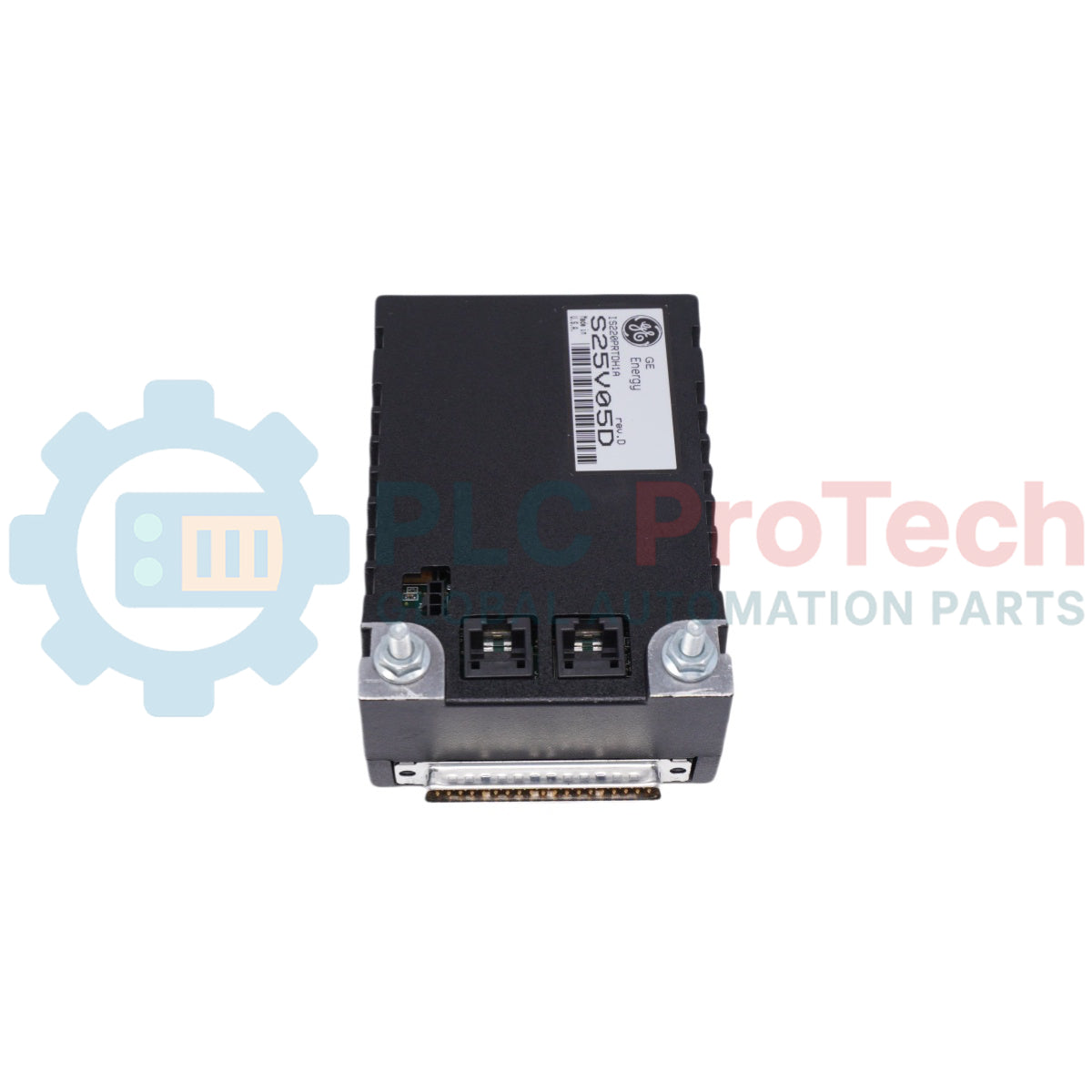

โมดูลอินพุตอุปกรณ์วัดอุณหภูมิแบบความต้านทาน GE Mark VIe IS220PRTDH1A

คำอธิบาย

IS220PRTDH1A คือ โมดูลอินพุตอุปกรณ์วัดอุณหภูมิแบบความต้านทาน (RTD) ที่ออกแบบมาสำหรับระบบควบคุมกังหัน General Electric Mark VIe Speedtronic อุปกรณ์นี้ทำหน้าที่เป็น แพ็ก I/O (แพ็กอินพุต/เอาต์พุต) และเชื่อมต่อโดยตรงกับแผงเทอร์มินัลเพื่อแปลงค่าการวัดอุณหภูมิแบบแอนะล็อกจากกระบวนการอุตสาหกรรมให้เป็นดิจิทัล รองรับการตรวจสอบอุณหภูมิความหนาแน่นสูงผ่าน แปดช่องสัญญาณ โดยรับอินพุตเฉพาะจากอุปกรณ์แบบง่ายที่ใช้ความต้านทาน เช่น RTD

โมดูลนี้มี PCB เคลือบสารป้องกัน เพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาวภายใต้สภาวะการทำงานที่รุนแรง โดยปกป้องวงจรภายในจากสารปนเปื้อนในสภาพแวดล้อม ออกแบบมาสำหรับวงจรควบคุมที่สำคัญ IS220PRTDH1A สื่อสารผ่านเครือข่ายสำรองด้วย พอร์ต Ethernet ในตัวสองพอร์ต เพื่อส่งข้อมูลความร้อนแบบเรียลไทม์ไปยังตัวควบคุมหลัก จึงเหมาะสำหรับการจัดการกังหันก๊าซและกังหันไอน้ำอุตสาหกรรม

คุณสมบัติ

• อินพุตแปดช่อง: รองรับการเชื่อมต่อเซ็นเซอร์ RTD อิสระสูงสุด 8 ตัว เพื่อการตรวจสอบความร้อนอย่างครอบคลุม
• PCB เคลือบสารป้องกัน: ชั้นป้องกันบางที่เคลือบด้วยสารเคมีช่วยปกป้องแผงวงจรหลักทั้งหมดจากความชื้น ฝุ่น และสารปนเปื้อนทางเคมี
• การปรับปรุงฟังก์ชัน A: ผสานการปรับปรุงการออกแบบเฉพาะจุดเพื่อเพิ่มประสิทธิภาพและความน่าเชื่อถือของโมดูลหลัก
• แหล่งจ่ายไฟในตัว: มีชุดแหล่งจ่ายไฟติดตั้งบนบอร์ด ช่วยลดการพึ่งพาส่วนประกอบกระจายไฟภายนอก
• การวินิจฉัยด้วยภาพ: ไฟ LED แสดงสถานะที่แผงด้านหน้าให้การตรวจสอบสถานะของไฟเลี้ยง การแจ้งเตือน (ATTN) และกิจกรรมการเชื่อมต่อบนพอร์ต Ethernet ทั้งสองพอร์ตได้ทันที
• ได้รับการรับรองสำหรับพื้นที่อันตราย: อนุมัติให้ติดตั้งในพื้นที่จัดประเภท เมื่อใช้งานร่วมกับแผงเทอร์มินัลที่เข้ากันได้และระบุไว้

การใช้งาน

• การตรวจสอบความร้อนและวงจรควบคุมของกังหันก๊าซอุตสาหกรรม
• การตรวจสอบอุณหภูมิแบริ่งและสเตเตอร์ของกังหันไอน้ำ
• การดัดแปลงและขยายระบบควบคุม General Electric Mark VIe
• การเก็บข้อมูลอุณหภูมิกระบวนการในพื้นที่อันตราย

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

ความเข้ากันได้ของบอร์ดเทอร์มินัล

IS220PRTDH1A ต้องใช้งานร่วมกับบอร์ดเทอร์มินัลที่ได้รับการรับรองเพื่อรักษาการปฏิบัติตามข้อกำหนดและความปลอดภัยของระบบ สำหรับการใช้งานที่ได้รับการรับรอง ให้ใช้เฉพาะบอร์ดที่เข้ากันได้ดังต่อไปนี้

• IS200TRTDH2D
• IS200SRTDH1A
• IS200SRTDH2A

การเดินสายและการจัดเส้นทางสายเคเบิล

• เชื่อมต่อเฉพาะอุปกรณ์แบบพาสซีฟที่เป็นวงจรง่าย เช่น เซนเซอร์ RTD มาตรฐาน เข้ากับช่องอินพุตเท่านั้น ห้ามเชื่อมต่อแหล่งจ่ายแรงดันไฟฟ้าหรือกระแสไฟฟ้าแบบแอ็กทีฟเข้ากับอินพุตเหล่านี้
• ตรวจสอบให้แน่ใจว่าสายไฟภาคสนามทั้งหมดมีค่าพิกัดฉนวนที่เป็นไปตามข้อกำหนดทางไฟฟ้าในท้องถิ่นและมาตรฐานอุตสาหกรรมอย่างเคร่งครัด
• เดินสายสัญญาณให้ห่างจากสายไฟ AC แรงดันสูงหรือสายสวิตชิ่งความถี่สูง เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า

การระบายอากาศและการจัดตำแหน่งตู้

• ติดตั้งโมดูลภายในตู้ที่สะอาดและปลอดภัย ซึ่งให้การป้องกันเศษวัสดุจากสภาพแวดล้อมอย่างเพียงพอ
• รักษาทางเดินอากาศรอบช่องระบายอากาศด้านบนและด้านล่างของแชสซีให้โล่ง เพื่อป้องกันการสะสมความร้อนระหว่างการทำงานต่อเนื่อง

การปฏิบัติตามข้อกำหนดและการรับรอง

• ได้รับเครื่องหมาย CE
• ได้รับการรับรอง UL

คำถามที่พบบ่อย

สารเคลือบคอนฟอร์มัลบนแผงวงจรช่วยป้องกันอะไร

สารเคลือบ PCB แบบคอนฟอร์มัลเป็นชั้นป้องกันบาง ๆ ที่เคลือบด้วยสารเคมีบนแผงวงจรฐานทั้งหมด ช่วยป้องกันส่วนประกอบภายในจากความชื้น ฝุ่น และสิ่งปนเปื้อนในอากาศที่มักพบในสภาพแวดล้อมกังหันอุตสาหกรรม รวมถึงป้องกันความเสียหายจากกระแสไฟไหลตามผิวและการกัดกร่อน

สถานะรีวิชันของรุ่นเฉพาะนี้มีวัตถุประสงค์อะไร

รีวิชันการทำงาน A ที่กำหนดไว้หมายถึงการปรับปรุงทางวิศวกรรมที่ได้รับการเพิ่มประสิทธิภาพ ซึ่งช่วยยกระดับการทำงานพื้นฐาน ความเสถียรของสัญญาณ และประสิทธิภาพของฮาร์ดแวร์ของโมดูลอินพุตโดยตรง เมื่อเทียบกับรุ่นหลักที่ไม่มี A

ระบบตรวจสอบสถานะโดยตรงบนฮาร์ดแวร์ดำเนินการอย่างไร

แผงด้านหน้าของโมดูลแสดงสถานะการวินิจฉัยแบบเรียลไทม์ผ่านไฟ LED บนฮาร์ดแวร์ ซึ่งประกอบด้วยไฟแสดงสถานะเฉพาะสำหรับลิงก์สื่อสารอีเทอร์เน็ตทั้งสองลิงก์ ไฟ LED Power สำหรับตรวจสอบแรงดันไฟฟ้าภายในที่ทำงานอยู่ และไฟ LED Attention (ATTN) เพื่อส่งสัญญาณความขัดข้องของระบบหรือการกำหนดค่าที่ไม่ตรงกัน
