คำอธิบาย

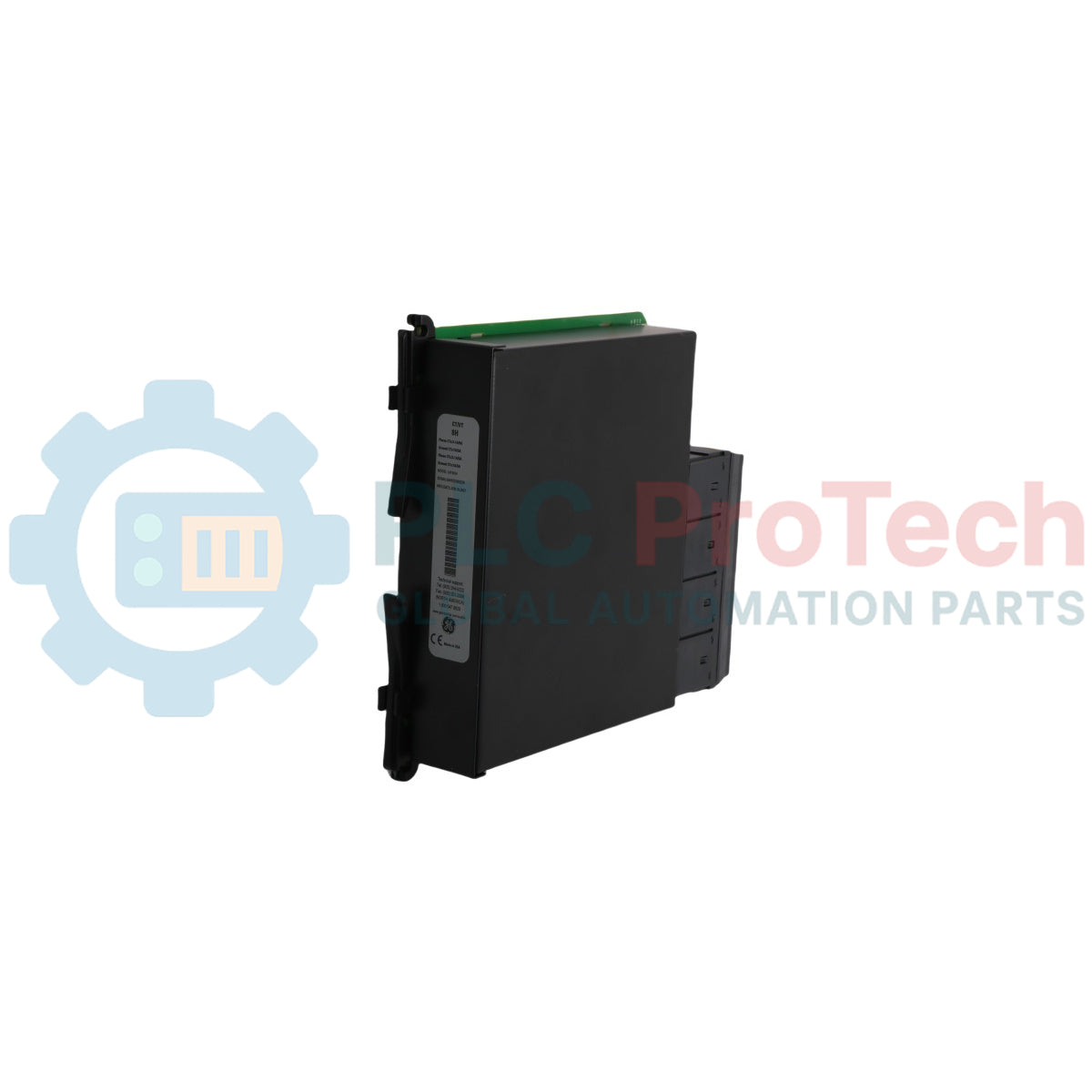

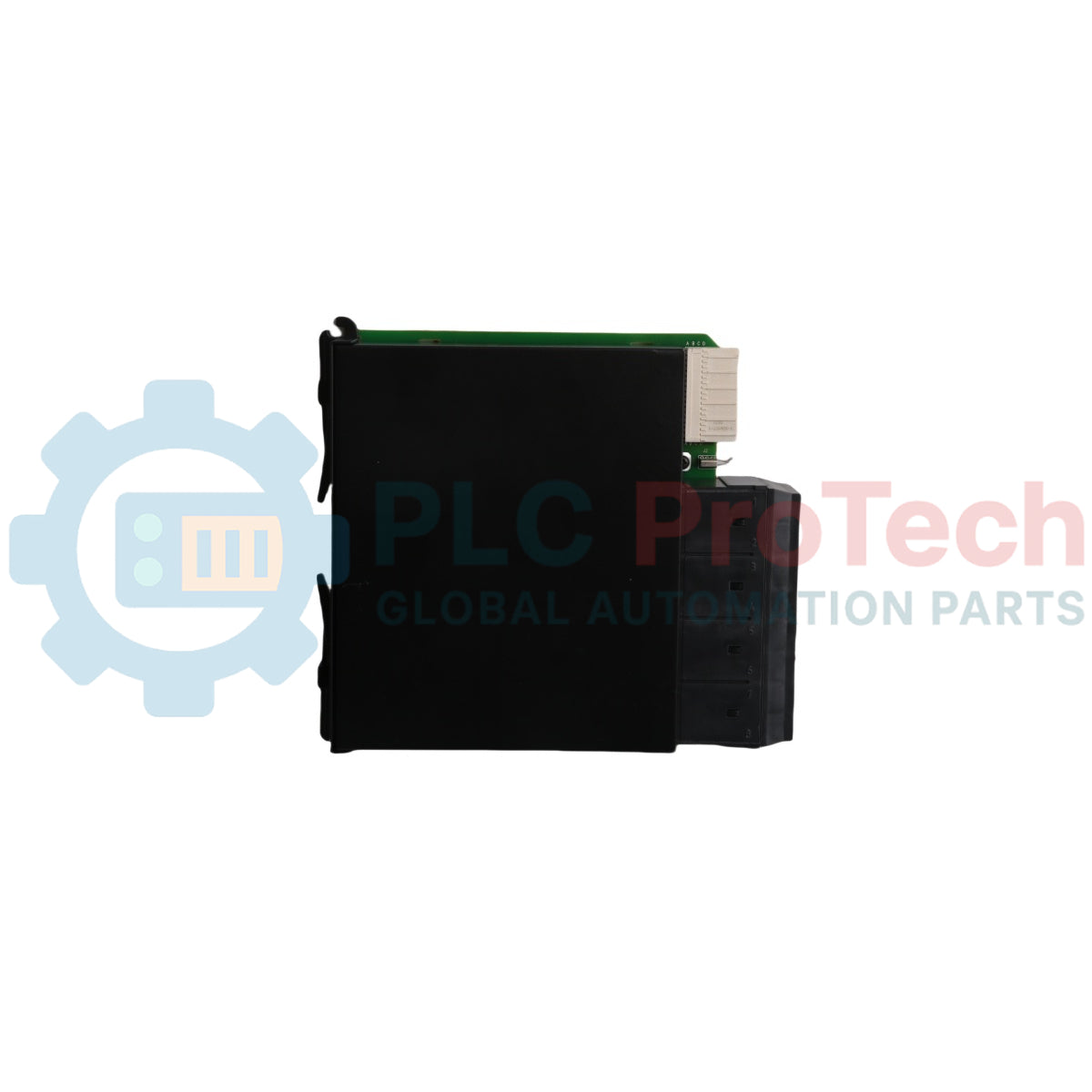

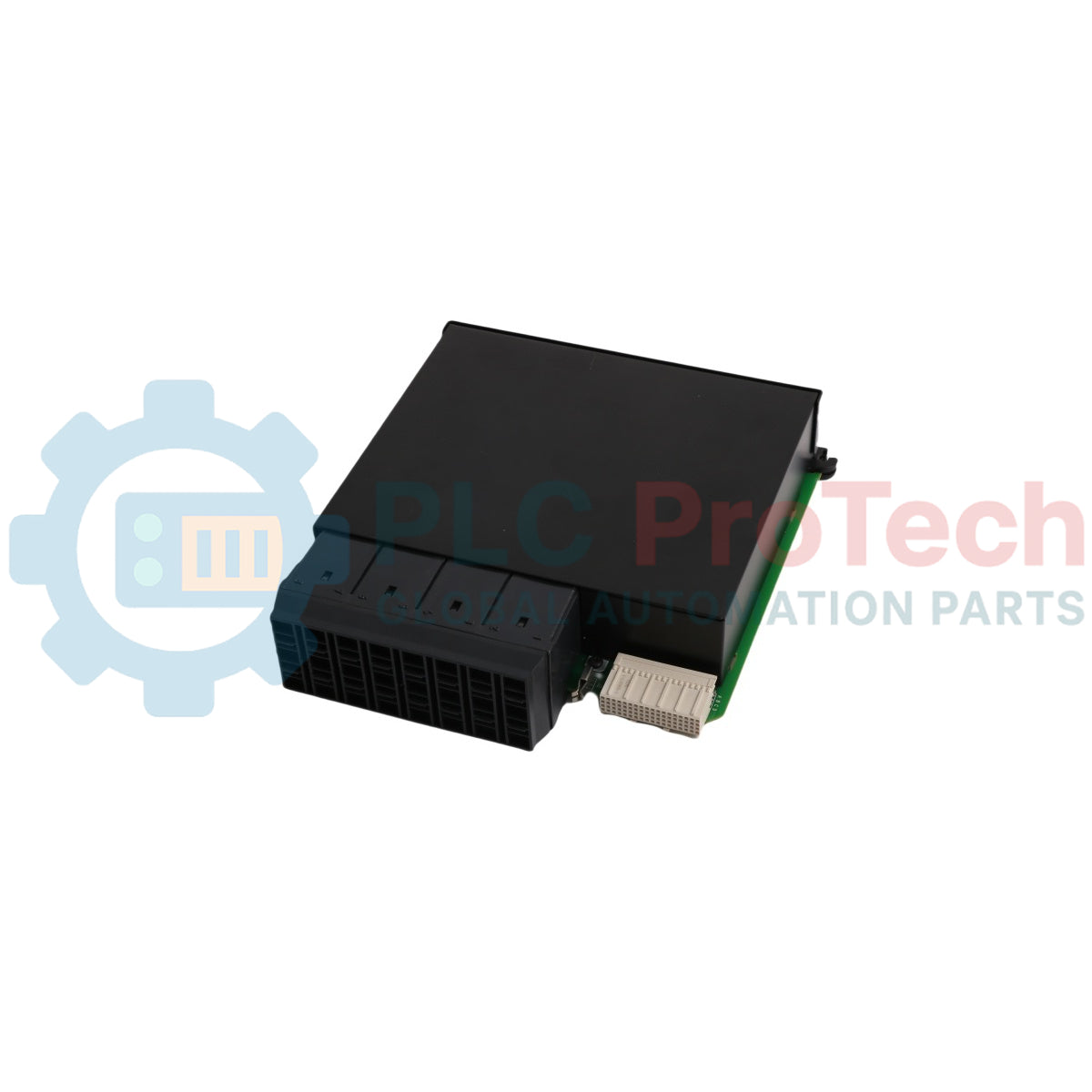

GE Multilin UR-8HH เป็นโมดูลอินพุตแอนะล็อกระดับวิศวกรรมที่ออกแบบมาสำหรับแพลตฟอร์มรีเลย์ป้องกัน UR Series โมดูลฟังก์ชัน UR-8HH ได้รับการออกแบบมาเพื่อประมวลผลสัญญาณไฟฟ้ากระแสสลับที่สำคัญ โดยมีการกำหนดค่า Standard 8CT ความหนาแน่นสูงโดยเฉพาะ ซึ่งรองรับอินพุตหม้อแปลงกระแสจำนวนแปดช่องบนการ์ดสล็อตเดียว โมดูลทำงานโดยเชื่อมต่อโดยตรงกับสายไฟฟ้าระบบหลักผ่านหม้อแปลงกระแสภายนอก จึงครอบคลุมการวัดกระแสอย่างครบถ้วนในหลายโซนหรือวงจรสามเฟสแบบขนาน โดยไม่ต้องใช้ส่วนประกอบ CT เสริมคั่นกลาง ด้วยการรองรับการตั้งค่าหม้อแปลงกระแสกราวด์ 1A / 5A ที่กำหนดค่าได้อย่างยืดหยุ่นผ่านซอฟต์แวร์ โมดูลจึงช่วยให้ตรวจสอบความผิดพร่องลงดินและความผิดพร่องระหว่างเฟสได้อย่างแม่นยำในการใช้งานสถานีไฟฟ้าย่อยแรงดันต่ำ แรงดันปานกลาง และแรงดันสูงหลากหลายรูปแบบ โมดูลนี้สื่อสารโดยตรงผ่านบัสภายในระบบเพื่อส่งตัวอย่างสัญญาณแอนะล็อกที่แปลงเป็นดิจิทัลด้วยความเร็วสูงไปยังโปรเซสเซอร์ CPU หลัก รองรับองค์ประกอบการป้องกันขั้นสูง การวัดค่า RMS จริง การบันทึกออสซิลโลกราฟี และการติดตามฮาร์มอนิกของกระแสโดยละเอียด

คุณสมบัติ

• มีสถาปัตยกรรมฮาร์ดแวร์ขนาดกะทัดรัดความหนาแน่นสูง รองรับอินพุตแอนะล็อกหม้อแปลงกระแส 8 ช่อง (8CT) ภายในสล็อตแร็กแบบเต็มความสูงหนึ่งสล็อต
• รองรับการใช้งานกับวงจรทุติยภูมิของหม้อแปลงกระแสมาตรฐานทั้ง 1 A และ 5 A
• ใช้การประมวลผลสัญญาณแอนะล็อกเป็นดิจิทัลความเร็วสูงโดยตรง พร้อมส่งตัวอย่างแบบซิงโครนัสเข้าสู่เส้นทางการคำนวณภายในรีเลย์
• ไม่จำเป็นต้องใช้หม้อแปลงกระแสเสริมภายนอกด้วยการปรับการจับคู่สเกลภายในผ่านซอฟต์แวร์
• ผสานกลไกการลัดวงจรทางกลอัตโนมัติในวงจร CT ภายนอก เพื่อรับรองความปลอดภัยของช่างเทคนิคระหว่างการถอดโมดูล
• ออกแบบด้วยฉลากระบุสีน้ำเงินที่โดดเด่นและเครื่องหมายเตือนด้านความปลอดภัยอย่างชัดเจน เพื่อป้องกันการจับคู่ระบบผิดกับสถาปัตยกรรม CPU รุ่นเก่า

การใช้งาน

• การกำหนดค่าการป้องกันแบบดิฟเฟอเรนเชียลสำหรับหม้อแปลงหลายขดลวดภายในสถานีไฟฟ้าย่อยของการไฟฟ้า
• การตรวจสอบกระแสความหนาแน่นสูงสำหรับการกำหนดค่าแบบบัสวงแหวนและระบบจ่ายไฟฟ้าแบบเบรกเกอร์หนึ่งตัวครึ่ง
• เครือข่ายตรวจสอบความผิดพร่องลงดิน กระแสสายนิวทรัล และกระแสเกินระหว่างเฟสอย่างครบถ้วน
• การบันทึกรูปคลื่นกระแสดิบและออสซิลโลกราฟีแบบไดนามิกความละเอียดสูงสำหรับการวินิจฉัยระบบไฟฟ้า

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แผงขั้วต่อด้านหลังของ UR Series ใช้รหัสระบุพิกัดสามอักขระที่มีโครงสร้าง โดยกำหนดตามสล็อตที่เลือกสำหรับติดตั้งการ์ด UR-8HH

• ขั้วสกรูหม้อแปลงกระแส: เฮดเดอร์แบบบล็อกแรงบิดสูง พร้อมแถบลัดวงจรด้านล่างโดยเฉพาะ ซึ่งออกแบบมาเพื่อกำหนดเส้นทางวงจรกระแสสลับแบบต่อเนื่องอย่างปลอดภัย
• การแมปช่องสัญญาณโดยเฉพาะ: การกำหนดค่าพินแบ่งออกเป็นช่องอินพุตกระแสแยกกันแปดช่อง แต่ละช่องรองรับเส้นทางเครื่องมือวัดแบบสองขั้วเฟส (ทางเข้า / ทางออก)

แนวทางการติดตั้ง

• ข้อควรระวังด้านไฟฟ้า: ต้องตัดและแยกไฟควบคุมของระบบทั้งหมดออกจากแชสซีรีเลย์หลักทางกายภาพก่อนเริ่มดำเนินการติดตั้งหรือถอดโมดูล
• ความสอดคล้องของฮาร์ดแวร์: UR-8HH เป็นส่วนหนึ่งของอุปกรณ์ UR รุ่นใหม่ จึงต้องใช้งานร่วมกับโมดูล CPU ที่ระบุรหัส 9E ขึ้นไปเท่านั้น การใช้การ์ดนี้ร่วมกับโมดูล CPU รุ่นเก่า (เช่น 9A, 9C, 9D) จะทำให้เกิดสถานะ DSP ERROR หรือ HARDWARE MISMATCH ซึ่งทำให้ระบบขัดข้องร้ายแรง
• การต่อลงดินเพื่อป้องกันไฟฟ้าสถิต: ช่างเทคนิคต้องสวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อลงดินอย่างสมบูรณ์ระหว่างการจับถือ เพื่อป้องกันชั้นวงจรภายในจากความเสียหายเนื่องจาก ESD
• การใส่และล็อก: เปิดแผ่นปิดด้านหน้าบานพับมุมกว้างออกจนสุด จัดแนวการ์ดให้ตรงกับสล็อตราง เลื่อนเข้าไปอย่างราบรื่นจนกรอบด้านนอกพ้นขอบ จากนั้นกดคลิปถอด/ใส่ด้านบนและด้านล่างพร้อมกันเพื่อยึดการเชื่อมต่อแบ็กเพลนภายในให้แน่นสนิท
