รีเลย์จัดการฟีดเดอร์ GE Multilin 750-P5-G5-S5-HI-A20-G-E

SKU 750-P5-G5-S5-HI-A20-G-E

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: 750-P5-G5-S5-HI-A20-G-E

  • Country of origin:สหรัฐอเมริกา

  • Product Type: รีเลย์จัดการฟีดเดอร์

  • Payment: T/T, Western Union

  • Weight: 8500g

  • Dimensions: 222 มม. x 216 มม. x 272 มม. (สูง x กว้าง x ลึก)

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

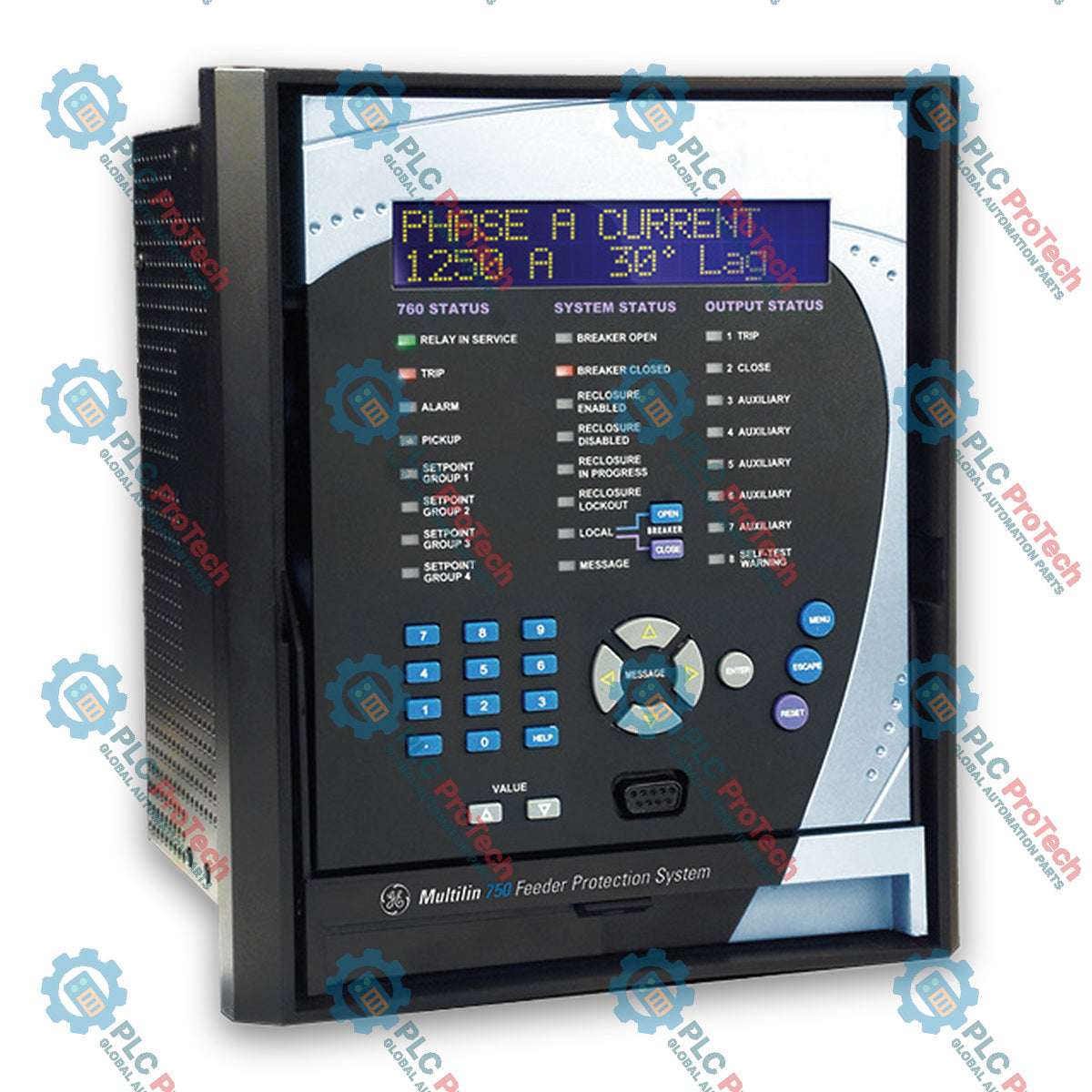

รีเลย์จัดการฟีดเดอร์ GE Multilin 750-P5-G5-S5-HI-A20-G-E เป็นรีเลย์ดิจิทัลสำหรับจัดการ รวมถึงการป้องกันหลักและการควบคุมฟีดเดอร์ระบบจำหน่าย 750-P5-G5-S5-HI-A20-G-E มีฟังก์ชันป้องกันฟีดเดอร์อย่างครอบคลุม และการป้องกันสำรองสำหรับบัส หม้อแปลง และสายส่ง โดยใช้โครงสร้างแบบดึงออกได้ ความสามารถของอุปกรณ์ประกอบด้วยการป้องกันกระแสเกินของเฟส นิวทรัล กราวด์ และกราวด์ไวสูง การตรวจสอบแรงดันไฟฟ้าและความถี่ ตลอดจนองค์ประกอบควบคุมกระแสเกินแบบมีทิศทาง ตัวเครื่องมีอินพุตกระแสเฟส 5 A อินพุตกระแสกราวด์ 5 A อินพุตกระแสกราวด์ไวสูง 5 A แหล่งจ่ายไฟควบคุมช่วงกว้าง เอาต์พุตแอนะล็อก 4–20 mA จำนวน 8 ช่อง ไฟ LED สีเขียวแสดงสถานะเบรกเกอร์ปิด และจอแสดงผลรุ่นปรับปรุงพร้อมตัวเลือกอีเทอร์เน็ต 10BaseT อินเทอร์เฟซเครือข่ายในตัวรองรับโปรโตคอล ModBus RTU, DNP 3.0 Level 2 และ ModBus RTU ผ่าน TCP/IP เพื่อเชื่อมต่อกับระบบ SCADA, DCS หรือ PLC

คุณสมบัติ

  • โครงสร้างแบบดึงออกได้: ช่วยให้ติดตั้งและทดสอบอุปกรณ์ได้ง่ายขึ้น และลดเวลาหยุดทำงานระหว่างเปลี่ยนอุปกรณ์
  • การป้องกันกระแสขั้นสูง: รวมองค์ประกอบกระแสเกินแบบมีทิศทาง ทั้งเฟส นิวทรัล กราวด์ และกราวด์ไวสูง ทั้งแบบหน่วงเวลาและแบบทันที
  • อินเทอร์เฟซอีเทอร์เน็ตในตัว: มีตัวเลือกอีเทอร์เน็ต 10BaseT พร้อมพอร์ตสื่อสารอนุกรม RS232, RS485 และ RS422 มาตรฐาน
  • เอาต์พุตแอนะล็อกอเนกประสงค์: กำหนดค่าเอาต์พุตแอนะล็อกแบบแยกทางไฟฟ้า 4–20 mA จำนวน 8 ช่อง ซึ่งขับเคลื่อนด้วยพารามิเตอร์ที่วัดได้และตั้งโปรแกรมได้
  • แหล่งจ่ายไฟช่วงกว้าง: รองรับอินพุตไฟควบคุมช่วงกว้าง ครอบคลุม 88–300 VDC และ 70–265 VAC ที่ 48–62 Hz
  • การตรวจสอบที่ครอบคลุม: มีตัวระบุตำแหน่งความขัดข้องในตัว การบันทึกรูปคลื่นออสซิลโลกราฟ การบันทึกเหตุการณ์ได้สูงสุด 256 เหตุการณ์ และความสามารถในการบันทึกข้อมูล

การใช้งาน

  • การป้องกันหลักและการควบคุมฟีดเดอร์ระบบจำหน่ายในระบบที่ต่อลงดินโดยตรง ต่อลงดินผ่านอิมพีแดนซ์สูง หรือต่อลงดินผ่านเรโซแนนซ์
  • รูปแบบการบล็อก/อินเตอร์ล็อกบัสและรูปแบบการถ่ายโอนบัส
  • การป้องกันสำรองสำหรับสายส่ง ฟีดเดอร์ หม้อแปลง และบัส
  • การตรวจจับความขัดข้องความเร็วสูงเพื่อบรรเทาอาร์กแฟลช
  • รูปแบบการปลดโหลดตามองค์ประกอบแรงดันไฟฟ้าและความถี่
  • การป้องกันการเชื่อมต่อระบบผลิตไฟฟ้าแบบกระจาย (DG)

ข้อมูลการสั่งซื้อ

รหัสการสั่งซื้อ คำอธิบาย
750 ยูนิตหลักระบบป้องกันฟีดเดอร์
P5 อินพุตกระแสเฟส 5 A
G5 อินพุตกระแสกราวด์ลำดับศูนย์ 5 A
S5 อินพุตกระแสกราวด์แบบไวสูง 5 A
HI แหล่งจ่ายไฟช่วงสูง: 88–300 VDC, 70–265 VAC @ 48–62 Hz
A20 เอาต์พุตแอนะล็อก 4–20 mA จำนวนแปดช่อง
G ไฟ LED สีเขียวแสดงว่าเบรกเกอร์ปิด
E จอแสดงผลที่ปรับปรุงแล้ว พร้อมตัวเลือกอีเทอร์เน็ต 10BaseT

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต GE Multilin / GE Grid Solutions
อินพุต CT เฟส / กราวด์ / แบบไวสูง ขดรอง 5 A
ช่วงการแปลงค่า CT เฟส / กราวด์ 0.01 ถึง 20 x CT
ช่วงการแปลงค่ากระแสกราวด์แบบไวสูง CT 0.005 ถึง 1.000 x CT
ภาระของอินพุตกระแส น้อยกว่า 0.2 VA ที่ 5 A
อินพุตแรงดันไฟฟ้าบัส / สาย 50 V ถึง 240 V เฟส-นิวทรัล
ช่วงอินพุตไฟควบคุม (HI) 88–300 VDC; 70–265 VAC @ 48–62 Hz
การใช้พลังงาน 25 VA ค่าปกติ, 35 VA สูงสุด
เวลาคงสภาพหลังแรงดันไฟฟ้าขาดหาย 30 ms
อินพุตลอจิก แบบหน้าสัมผัสและ/หรือเสมือน 14 ช่อง, แบบเสมือนเท่านั้น 6 ช่อง
อินพุตแอนะล็อก 0–1 mA, 0–5 mA, 0–10 mA, 0–20 mA หรือ 4–20 mA (อิมพีแดนซ์ 375 โอห์ม)
เอาต์พุตแอนะล็อก แชนเนลทำงาน 8 ช่อง, 4–20 mA (โหลดสูงสุด 600 โอห์ม), แยกวงจรโดยสมบูรณ์
รีเลย์เอาต์พุต 1 TRIP (Form A), 1 CLOSE (Form A), 5 AUXILIARY (Form C), 1 SELF-TEST WARNING (Form C)
เอาต์พุตทริปแบบโซลิดสเตต รองรับกระแส 15 A @ 250 VDC เป็นเวลา 500 ms
การสื่อสารแบบอนุกรม RS232 (แผงด้านหน้า), RS485 / RS422 (แผงด้านหลัง), 300–19,200 บอด
การสื่อสารอีเทอร์เน็ต 10BaseT, ขั้วต่อ RJ45, ModBus RTU ผ่าน TCP/IP
โปรโตคอลที่รองรับ ModBus RTU, DNP 3.0 Level 2, ModBus RTU TCP/IP
ช่วงอุณหภูมิขณะทำงาน -40 degC ถึง +60 degC
อุณหภูมิแวดล้อมขณะจัดเก็บ -40 degC ถึง +85 degC
ระดับความชื้น ทำงานได้ที่ความชื้นสูงสุด 95% (ไม่ควบแน่น) @ 55 degC
ระดับการป้องกันการแทรกซึม IP40 (ด้านหน้า), IP20 (ด้านหลัง)
ระดับมลภาวะ 2

แนวทางการติดตั้ง

  • ตรวจสอบให้แน่ใจว่ามีการต่อลงกราวด์เพื่อความปลอดภัย โดยต่อกราวด์ของขั้วเข้ากับแผ่นกราวด์นิรภัยของสวิตช์เกียร์โดยตรง
  • ต้องใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับสายสัญญาณ RS485, RS422 และสัญญาณแอนะล็อก โดยต่อลงกราวด์ชีลด์ที่ปลาย PLC/คอมพิวเตอร์เท่านั้น
  • อินพุต CT มีขั้วลัดวงจรอัตโนมัติเพื่อป้องกันวงจร CT เปิดระหว่างการเลื่อนชุดอุปกรณ์เข้า-ออก
  • ตรวจสอบขั้วไฟและระดับแรงดันไฟฟ้าให้ถูกต้องเมื่อเชื่อมต่อไฟควบคุมเข้ากับขั้ว H11 และ H12
  • ต่อรีเลย์เอาต์พุตเตือนการทดสอบตัวเองแบบปลอดภัยเมื่อระบบขัดข้อง โดยขั้ว E12 และ F12 จะเปิดเมื่อจ่ายไฟควบคุมและไม่มีคำเตือนการทดสอบตัวเอง

การปฏิบัติตามข้อกำหนดและการรับรอง

  • cULus: UL508, UL1053, C22.2 No. 14
  • CE: EN60255-5, EN50263
  • การสั่นสะเทือน / แรงกระแทก: IEC 60255-21-1, IEC 60255-21-2, IEC 60255-21-3
  • ระดับการป้องกันการแทรกซึม: IEC 60529

FAQ

โมดูลรองรับช่วงแรงดันไฟเลี้ยงควบคุมเท่าใด?

อุปกรณ์ที่ติดตั้งตัวเลือกแหล่งจ่ายไฟ HI รองรับแรงดัน 88 ถึง 300 VDC และ 70 ถึง 265 VAC ที่ความถี่ 48 ถึง 62 Hz

รีเลย์รองรับโปรโตคอลการสื่อสารใดบ้าง?

รีเลย์รองรับโปรโตคอล ModBus RTU, DNP 3.0 Level 2 และ ModBus RTU ผ่าน TCP/IP

อุปกรณ์มีช่วงอุณหภูมิขณะทำงานเท่าใด?

ช่วงอุณหภูมิขณะทำงานอยู่ที่ -40 degC ถึง +60 degC

รุ่นนี้มีเอาต์พุตแอนะล็อกกี่ช่อง?

รุ่นนี้มีช่องเอาต์พุตแอนะล็อก 4-20 mA แบบแอ็กทีฟและแยกวงจรอย่างสมบูรณ์ 8 ช่อง
