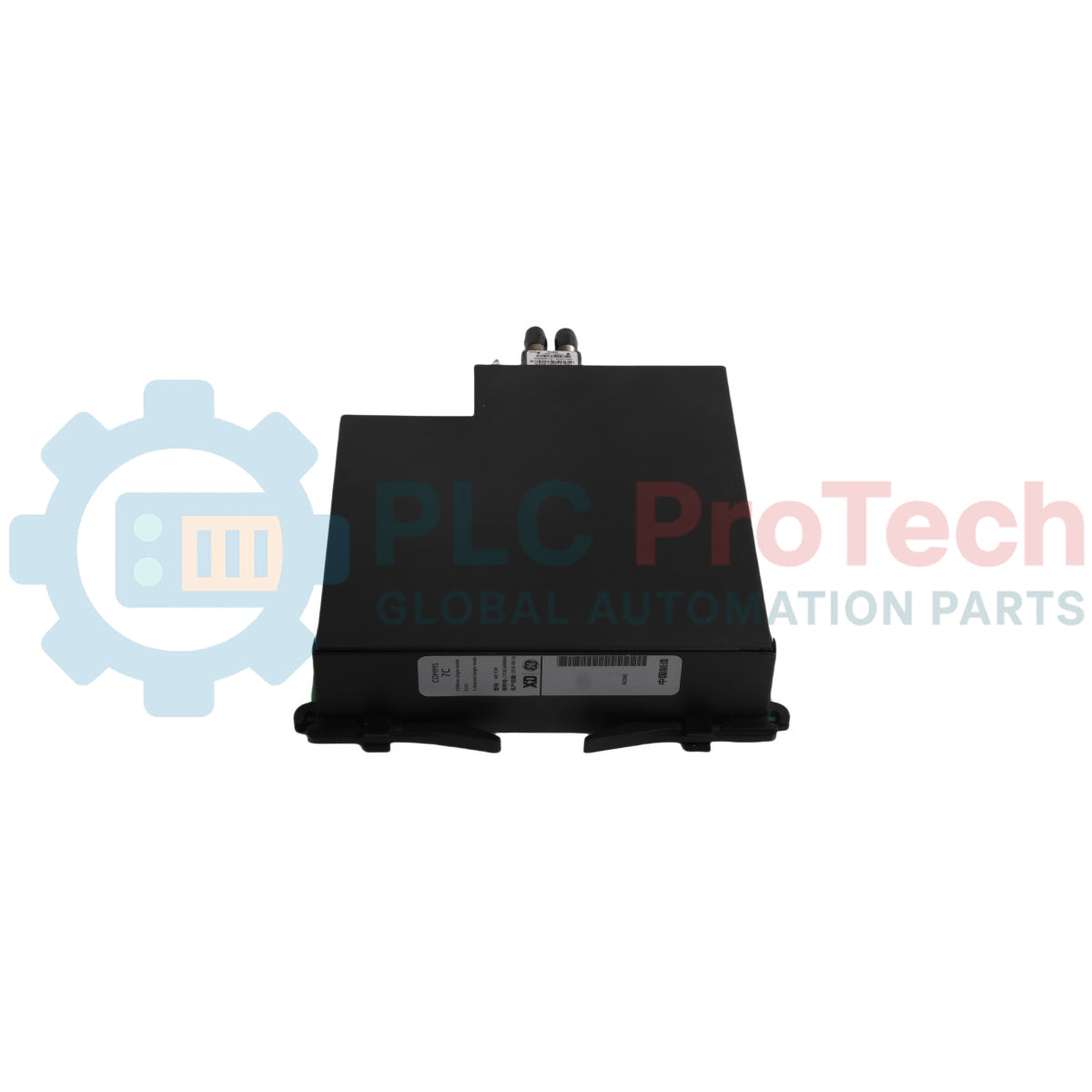

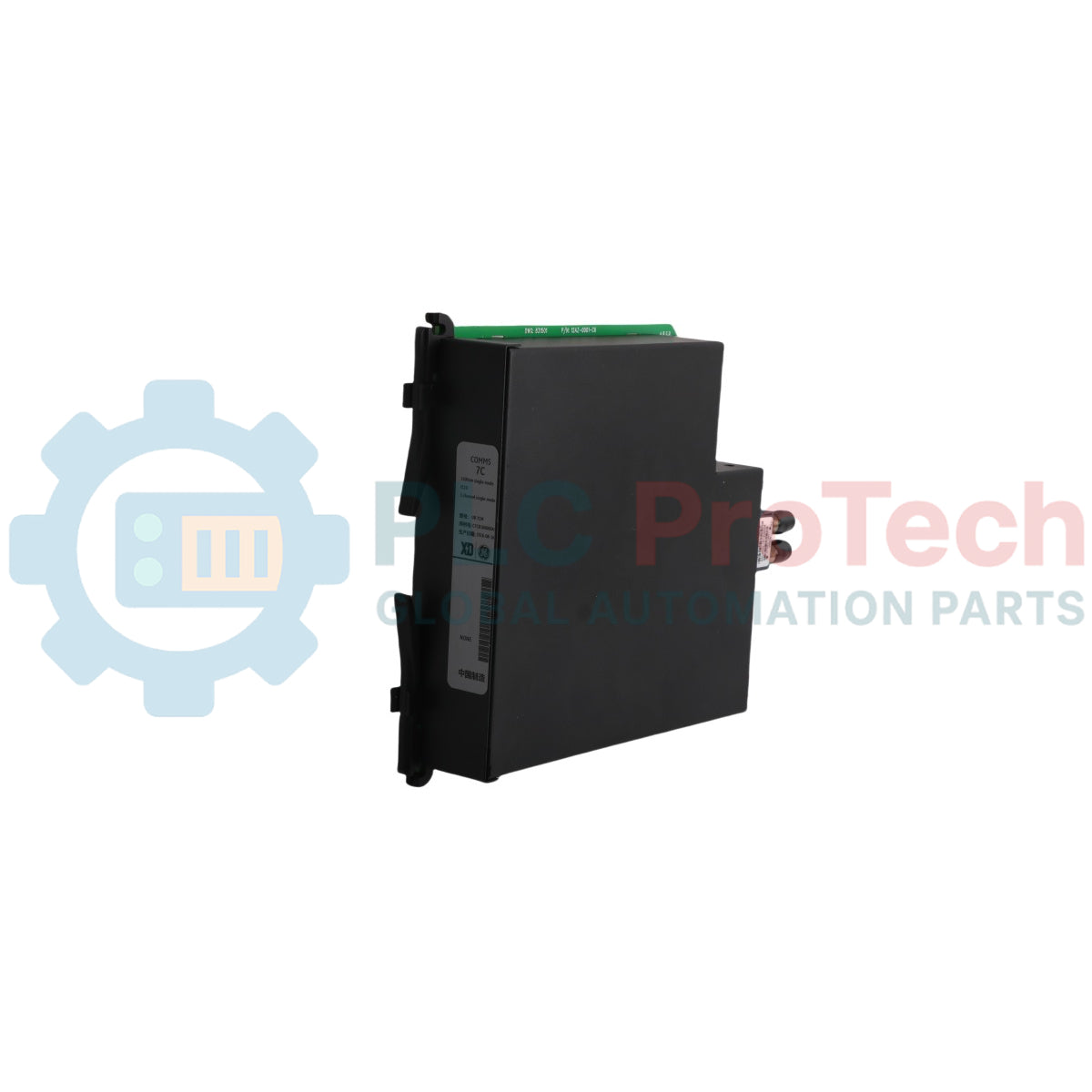

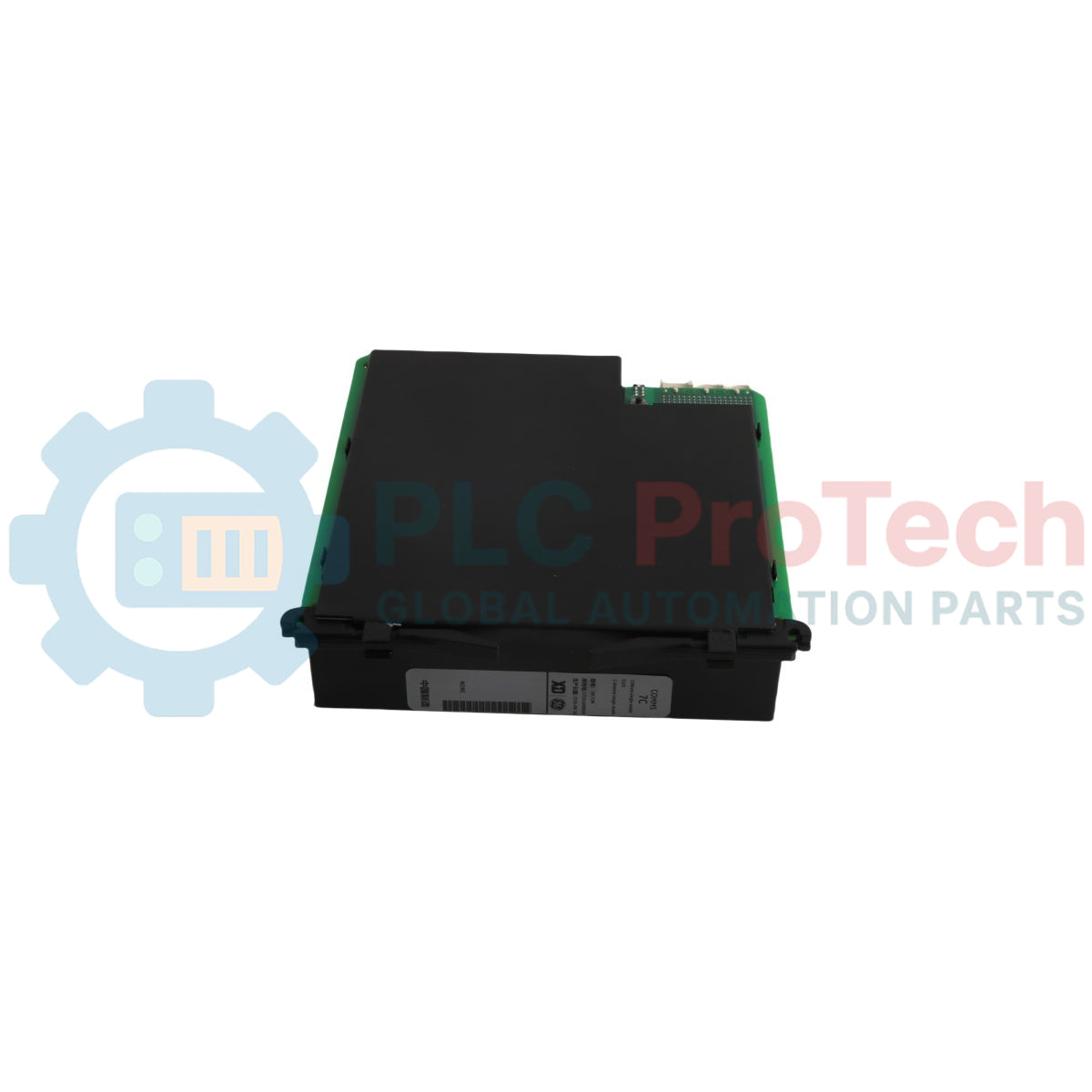

โมดูลสื่อสารระหว่างรีเลย์ของรีเลย์สากลซีรีส์ GE Multilin UR-7CM

คำอธิบาย

UR-7CM (UR7CM) เป็นชุดฮาร์ดแวร์ย่อยเฉพาะทางที่ออกแบบมาเป็น โมดูลการสื่อสารระหว่างรีเลย์ สำหรับสถาปัตยกรรมซีรีส์ Universal Relay (UR) ของ General Electric การ์ดขยายเครือข่ายอุตสาหกรรมนี้เพิ่มขีดความสามารถด้านการสื่อสารของรีเลย์ป้องกัน โดยส่งข้อมูลแบบเพียร์ทูเพียร์ที่มีเวลาแน่นอนระหว่างสถานีไฟฟ้าที่แยกจากกัน สถาปัตยกรรมนี้ผสานรวมตัวรับส่งสัญญาณไฟเบอร์ออปติกแบนด์วิดท์สูงเฉพาะทาง ซึ่งทำงานที่ความยาวคลื่นอินฟราเรดระบุ 1300nm และปรับให้เหมาะสมสำหรับเส้นทางการส่งผ่านโครงสร้างพื้นฐานไฟเบอร์ออปติกแบบ Single-Mode มาตรฐาน

เมื่อทำงานภายในโครงข่ายระบบอัตโนมัติของโครงข่ายไฟฟ้าสาธารณูปโภคที่มีความสำคัญ UR-7CM (UR7CM) ช่วยให้สามารถแมปข้อมูลเทเลเมทรีของเทเลโพรเทกชัน ซิงโครไนซ์ข้อมูลการประมวลผลดิฟเฟอเรนเชียลของสายส่ง และประมวลผลการส่งทริปโดยตรงระยะไกลความเร็วสูง (DTT) การ์ดนี้เชื่อมต่อโดยตรงกับช่องสื่อสารที่กำหนดไว้ด้านหลังแผงหน้าชุดแชสซีหลัก และสื่อสารโดยตรงผ่านแบ็กเพลนระบบภายในดั้งเดิมของยูนิตโฮสต์ โมดูลนี้บรรจุในรูปแบบโมดูลาร์ที่แข็งแรงทนทานและเสริมความทนทานสำหรับสถานีไฟฟ้า จึงช่วยแยกป้องกันโครงสร้างจากทรานเซียนต์ทางไฟฟ้าในพื้นที่และความเสี่ยงจากการรบกวนของสนามแม่เหล็กไฟฟ้าสูง (EMI) เพื่อรับประกันความพร้อมใช้งานของเส้นทาง

คุณสมบัติ

• ไปป์ไลน์ออปติคัลโหมดเดี่ยว: ปรับให้เหมาะสมสำหรับการส่งคลื่นแสงความยาว 1300nm ผ่านสื่อทางกายภาพแบบโหมดเดี่ยว เพื่อรองรับวงจรสัญญาณระยะไกล
• การประมวลผลเทเลโพรเทกชันแบบกำหนดแน่นอน: ใช้โครงสร้างเวลาแฝงของเครือข่ายแบบคงที่ ซึ่งจำเป็นสำหรับการประสานงานการป้องกันระหว่างรีเลย์อย่างรวดเร็ว
• ความสามารถในการขยายช่องเสียบแชสซี: ออกแบบมาให้เสียบเข้ากับตำแหน่งช่องสื่อสารที่กำหนดภายในส่วนประกอบโครง Universal Relay มาตรฐานได้อย่างเรียบร้อย
• ตู้หุ้มเสริมความทนทานต่อ EMI: ชิ้นส่วนย่อยที่เสริมความทนทานช่วยป้องกันสัญญาณรบกวนจากสนามไฟฟ้าแรงดันสูงในสภาพแวดล้อมและแรงดันกระชากจากการต่อลงดิน
• การเชื่อมต่อโหนดออปติคัล: อินเทอร์เฟซการเชื่อมต่อไฟเบอร์ทางกายภาพตามมาตรฐาน ซึ่งออกแบบมาเพื่อควบคุมการสูญเสียจากการแทรกและเพิ่มประสิทธิภาพของเส้นทาง

การใช้งาน

• โครงสร้างพื้นฐานการป้องกันแบบดิฟเฟอเรนเชียลของสายส่งหลายขั้วแบบกระจาย
• ลอจิกระบบอัตโนมัติสำหรับการส่งทริปโดยตรงระยะไกลความเร็วสูงระหว่างสถานีไฟฟ้า
• เส้นทางสัญญาณเทเลโพรเทกชันแบบผสานรวมผ่านเครือข่ายไฟเบอร์ของระบบสาธารณูปโภคสมัยใหม่
• การขยายเส้นทางการสื่อสารสำหรับโฮสต์แบบโมดูลาร์ Universal Relay Series มาตรฐาน

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

ขั้นตอนการตัดพลังงานแพลตฟอร์ม

• ปิดการเชื่อมต่อไฟหลักทั้งหมดที่จ่ายแรงดันควบคุม AC/DC สำรองให้กับแชสซีรีเลย์หลักก่อนเปิดแผงเข้าถึง
• ห้ามติดตั้งหรือดึงโมดูลการ์ดฮาร์ดแวร์สื่อสารขณะที่หน้าสัมผัสการจ่ายไฟของแบ็กเพลนยังทำงานอยู่ เพื่อหลีกเลี่ยงการเกิดอาร์กทางไฟฟ้าหรือข้อผิดพลาดในการจัดสรรหน่วยความจำ

การจัดแนวการ์ดเชิงกล

• เปิดแผ่นหน้ากากด้านหน้าของแชสซีหลักเพื่อเปิดให้เห็นช่องทางสล็อตภายใน
• จัดแนวขอบด้านบนและด้านล่างของส่วนประกอบการ์ด UR-7CM (UR7CM) ให้เข้ากับรางนำการ์ดของสล็อตเป้าหมายที่ว่างอยู่
• ดันโมดูลกลับเข้าไปในกรอบสล็อตให้เสมอกันจนพินอินเทอร์เฟซแบ็กเพลนประกบสนิทกับเต้ารับบัส
• ขันตัวยึดแผ่นหน้ากากภายนอกให้แน่น เพื่อล็อกตำแหน่งโครงสร้างและทำให้ความต่อเนื่องของระบบสายดินเป็นไปอย่างถูกต้อง

การดูแลใยแก้วนำแสงและการบำรุงรักษาขั้วต่อ

• ติดตั้งจุกกันฝุ่นชั่วคราวสำหรับการขนส่งเข้ากับช่องพอร์ตออปติคัลให้แน่นจนกว่าการเดินสายใยแก้วนำแสงภาคสนามจะพร้อมสำหรับการเข้าหัว
• ทำความสะอาดหน้าสัมผัสปลายใยแก้วนำแสงภาคสนามด้วยผ้าเช็ดแห้งไร้ขุยและน้ำยาทำความสะอาดใยแก้วนำแสงที่ผ่านการตรวจสอบแล้วก่อนเสียบขั้วต่อ เพื่อลดการสะท้อนกลับของสัญญาณ
• ยึดและเดินสายใยแก้วนำแสงแบบโหมดเดียวผ่านช่องเดินสายภายในตู้ในตำแหน่งที่ปลอดภัย โดยปฏิบัติตามข้อกำหนดรัศมีการดัดขั้นต่ำที่ระบุไว้สำหรับแนวเดินสายออปติคัล

คำถามที่พบบ่อย

ต้องใช้สื่อใยแก้วนำแสงชนิดใดจับคู่กับตัวเลือกการสื่อสารนี้

โมดูลนี้ต้องใช้สายใยแก้วนำแสงแบบโหมดเดียวมาตรฐาน การใช้สายเครือข่ายแบบหลายโหมดมาตรฐานจะทำให้เส้นทางมีความไม่ตรงกันของเส้นผ่านศูนย์กลางแกนอย่างรุนแรง ส่งผลให้สัญญาณแสงกระเจิงมากเกินไปและเส้นทางการสื่อสารหลุดทันที

การถอดเปลี่ยนบล็อกสื่อสารนี้ขณะลำดับการป้องกันสถานีไฟฟ้ายังทำงานอยู่ปลอดภัยหรือไม่

ไม่ การปรับแก้ฮาร์ดแวร์ภายในทุกครั้งจำเป็นต้องแยกส่วนประกอบแหล่งจ่ายไฟอินพุตสำรองออกจากกันด้วยตนเองอย่างสมบูรณ์ การเข้าถึงสล็อตการ์ดขณะที่รางจ่ายไฟยังมีกระแสไฟอาจทำให้ไฟล์รีจิสเตอร์การทำงานเสียหายหรือทำให้ลอจิกของขั้วต่อขัดข้อง

อุปกรณ์ออปโตอิเล็กทรอนิกส์ภายในรองรับช่วงการทำงานของสภาพแวดล้อมได้เท่าใด

การ์ดนี้สร้างขึ้นโดยใช้ส่วนประกอบเกรดอุตสาหกรรมที่ผ่านการทดสอบให้ทนต่อสภาพแวดล้อมรุนแรงในโรงงาน โดยทำงานต่อเนื่องได้ในช่วงอุณหภูมิตั้งแต่ -40 องศาเซลเซียสถึง +70 องศาเซลเซียสโดยไม่ต้องใช้พัดลมภายนอก
