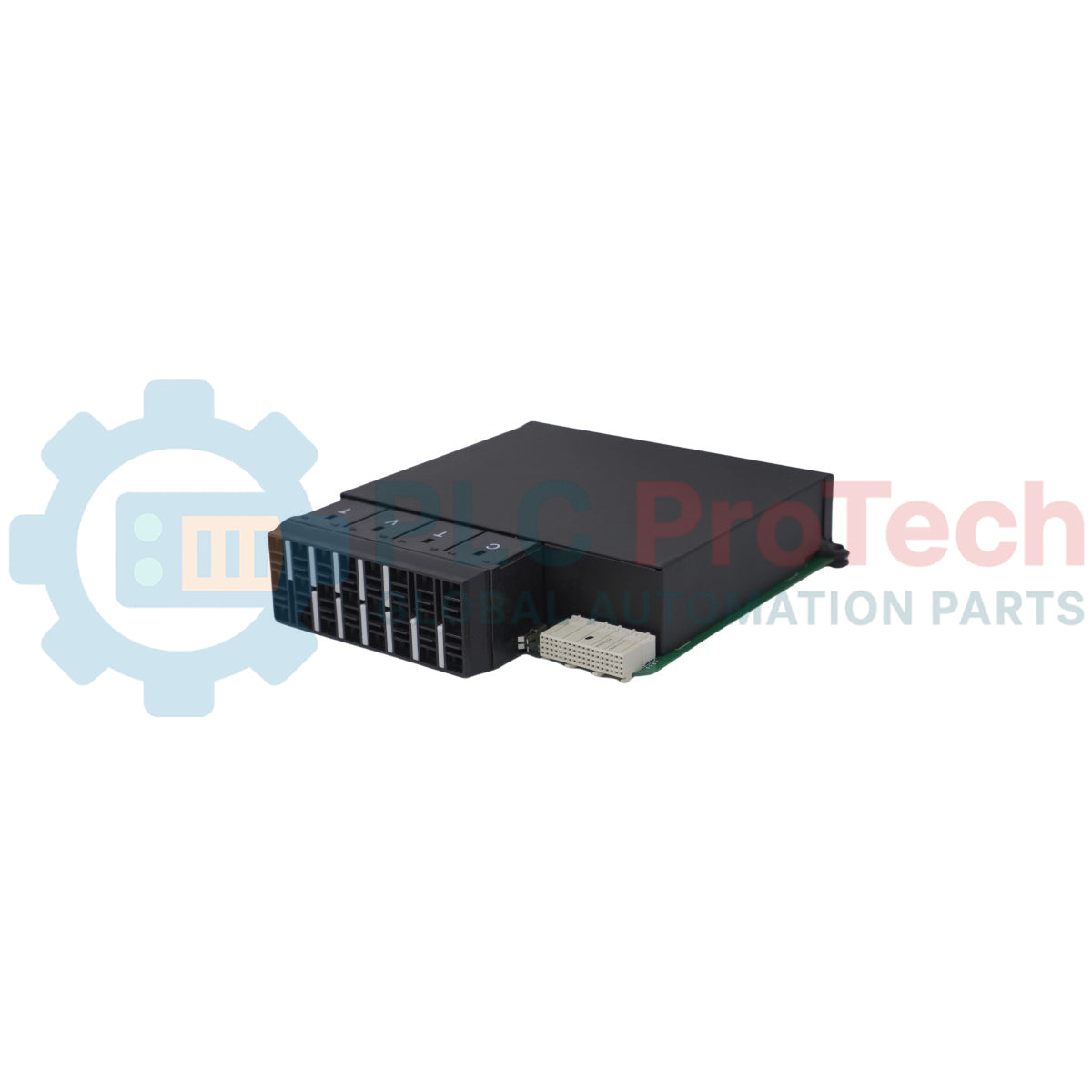

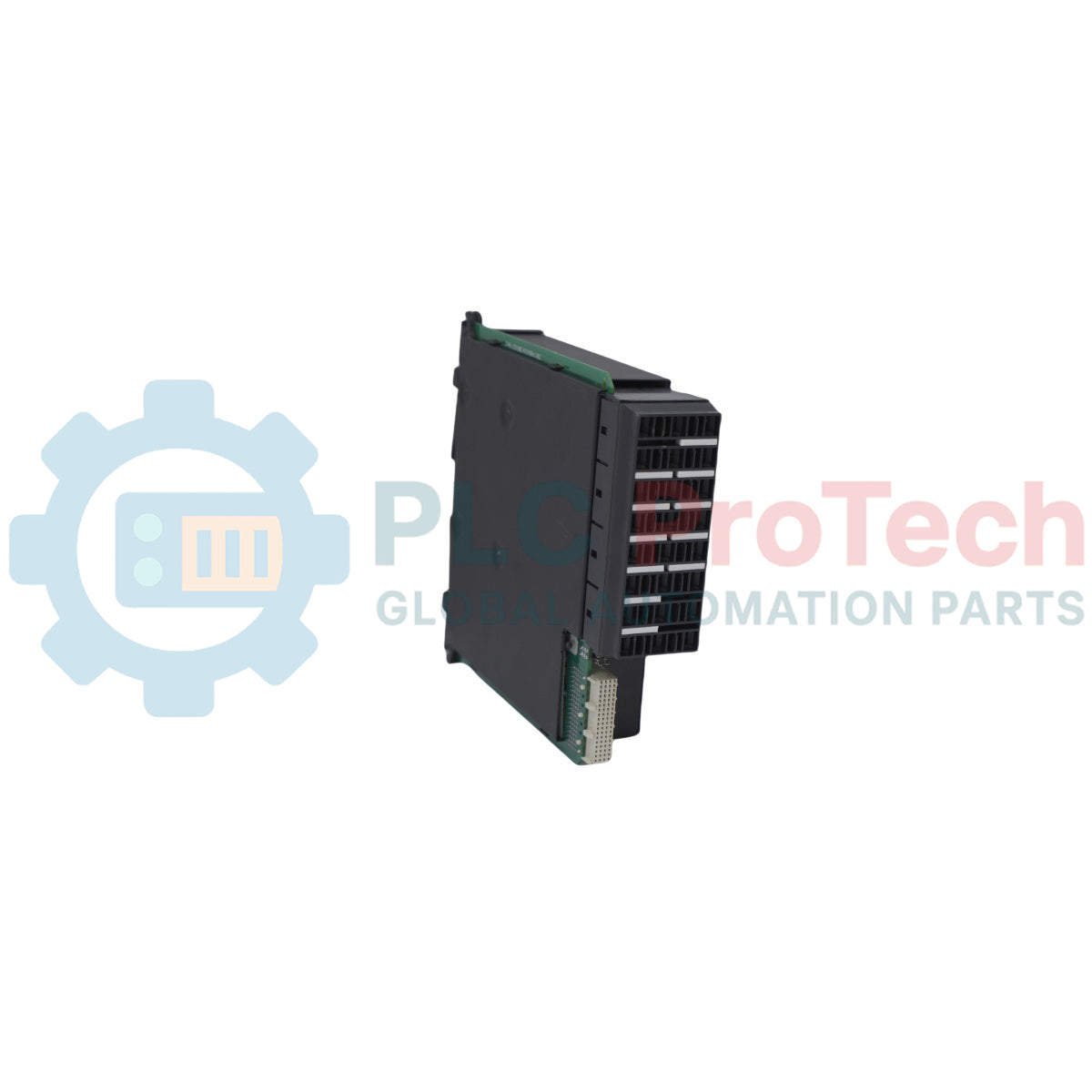

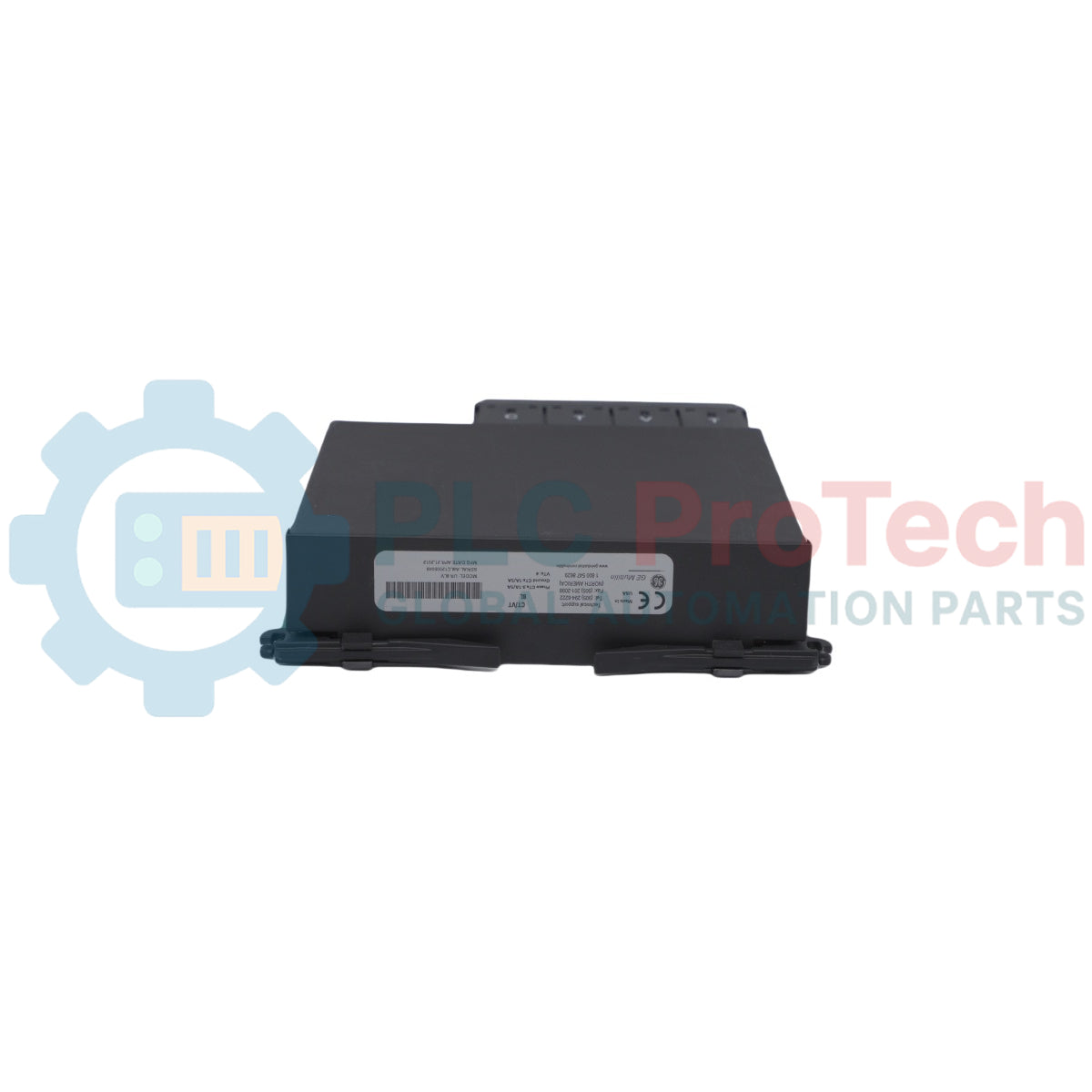

โมดูล CT/VT GE Multilin UR-8LV ซีรีส์ UR

คำอธิบาย

GE Multilin UR-8LV ทำหน้าที่เป็นส่วนประกอบเครื่องมือวัดแอนะล็อกที่มีความน่าเชื่อถือสูงภายในแพลตฟอร์มการป้องกันและควบคุม Universal Relay (UR) ออกแบบมาโดยเฉพาะให้เป็นการ์ดทดแทนสำหรับเฟรมฮาร์ดแวร์แนวตั้ง CT/VT Module นี้รองรับการรับค่ากระแสและแรงดันจากสายระบบไฟฟ้าหลักพร้อมกันอย่างแม่นยำ ฮาร์ดแวร์นี้ใช้รูปแบบ Standard 4CT/4VT with enhanced diagnostics ซึ่งผสานช่องสัญญาณหม้อแปลงกระแส (CT) สี่ช่องและหม้อแปลงแรงดัน (VT) สี่ช่องไว้บนชุดวงจรเดียว ช่วยให้รีเลย์หลักวิเคราะห์ตัวแปรกำลังไฟฟ้าสามเฟสได้อย่างต่อเนื่อง พร้อมช่องสัญญาณเสริมสำหรับติดตามพารามิเตอร์นิวทรัลหรือลำดับศูนย์ ออกแบบมาให้ทำงานร่วมโดยตรงกับ enhanced front panel with Chinese display and user-programmable pushbuttons โดย UR-8LV จะส่งตัวอย่างสัญญาณสำคัญของเครือข่ายไฟฟ้าไปยัง CPU เพื่อใช้ในการประมวลผลตรรกะการป้องกันแบบเฉพาะพื้นที่ การวัดค่ากำลังไฟฟ้าอย่างครอบคลุม การประเมินค่า RMS จริง และการตรวจติดตามเหตุการณ์ของรูปคลื่นแบบแอ็กทีฟในภูมิภาคที่ใช้สถาปัตยกรรมอินเทอร์เฟซภาษาจีนแบบเฉพาะพื้นที่

คุณสมบัติ

• ผสานการออกแบบช่องสัญญาณ 4CT (หม้อแปลงกระแส) และ 4VT (หม้อแปลงแรงดัน) แบบสมดุลไว้ในพื้นที่สล็อตเดี่ยวที่มีความสูงเต็ม
• ใช้การวินิจฉัยฮาร์ดแวร์ภายในที่ได้รับการปรับปรุง เพื่อตรวจสอบการตรวจทานสัญญาณและสุขภาพของเส้นทางตัวแปลงแอนะล็อกเป็นดิจิทัลอย่างต่อเนื่อง
• ออกแบบให้เชื่อมต่อได้อย่างราบรื่นกับรุ่นแผงด้านหน้า UR เฉพาะทางที่มีจอแสดงผลอักขระภาษาจีนในตัว
• รองรับการสุ่มตัวอย่างต่อเนื่องที่มีความเที่ยงตรงสูงของรูปคลื่นกระแสสลับและแรงดันไฟฟ้า AC เพื่อการประมวลผลอัจฉริยะของรีเลย์แบบเฉพาะพื้นที่
• ติดตั้งแท่งลัดวงจร CT ภายในแบบกลไก ซึ่งจะล็อกในสถานะปิดโดยอัตโนมัติเพื่อรักษาความปลอดภัยของวงจรภาคสนามเมื่อถอดการ์ด
• ผลิตขึ้นโดยเฉพาะเพื่อให้สอดคล้องกับแนวทางการจัดวางของโครงแร็กแนวตั้ง

การใช้งาน

• การป้องกันฟีดเดอร์สามเฟสที่ทำงานร่วมกับการตรวจติดตามแรงดันหรือกระแสลำดับศูนย์หรือค่าคงเหลือ
• รีเลย์ป้องกันระบบเมน-ไท-เมนและคัปเปลอร์บัสในโรงงานอุตสาหกรรมที่มีระบบจำหน่ายย่อยแบบเฉพาะพื้นที่
• โหนดระบบอัตโนมัติของสถานีไฟฟ้าย่อยที่ต้องการอินเทอร์เฟซข้อความภาษาจีนแบบเฉพาะพื้นที่และปุ่มกดส่งคำสั่งด้วยตนเอง
• การติดตามเครื่องมือวัดหลักสำหรับเสถียรภาพแรงดันไฟฟ้าหลายโซนและการประสานการป้องกันกระแสเกิน

ข้อมูลการสั่งซื้อ

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แผนผังเทอร์มินัลด้านหลังของ UR Series ใช้รูปแบบการจัดทำดัชนีตามพิกัด ซึ่งสอดคล้องโดยตรงกับตำแหน่งช่องที่ติดตั้งการ์ด UR-8LV

• เทอร์มินัลบล็อก CT: ขั้วกั้นสำหรับงานหนักแบบแข็งแรง ซึ่งรวมแท่งลัดวงจรแบบสปริงโหลดทางกายภาพอัตโนมัติ เพื่อรองรับการป้อนกลับกระแสอย่างต่อเนื่อง
• เทอร์มินัลบล็อก VT: พอร์ตแรงดันแยกตัวแบบไดอิเล็กทริกสูงที่ออกแบบมาโดยเฉพาะสำหรับรับสายเครื่องมือวัดศักย์ไฟฟ้าทุติยภูมิ

แนวทางการติดตั้ง

• กฎการตัดพลังงาน: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟควบคุมหลักทั้งหมดที่จ่ายให้แชสซี UR ถูกแยกออกและปิดสนิทแล้ว ก่อนเลื่อนชุดย่อยใด ๆ ออกหรือนำเข้า
• การป้องกันไฟฟ้าสถิต: ช่างเทคนิคต้องสวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อกราวด์ตลอดรอบการติดตั้งหรือบำรุงรักษา เพื่อป้องกันการคายประจุไฟฟ้าสถิตเข้าสู่ไมโครโปรเซสเซอร์
• การใส่การ์ด: เลื่อนการ์ดเข้าไปในรางจริงของช่องแร็กแนวตั้งอย่างสม่ำเสมอจนขั้วต่อแบ็กเพลนด้านในเชื่อมต่อ จากนั้นล็อกกลไกสลักแผ่นหน้าด้านบนและด้านล่างพร้อมกันเพื่อให้การเชื่อมต่อสม่ำเสมอ
• การตรวจสอบจอแสดงผล: หลังจากเปิดระบบ ให้ตรวจสอบโมดูลจอแสดงผลเฉพาะที่แผงด้านหน้าเพื่อให้แน่ใจว่าอาร์เรย์ช่องสัญญาณแอนะล็อกที่อัปเดตใหม่สอดคล้องกับตรรกะเมนูเฉพาะที่อย่างถูกต้อง
