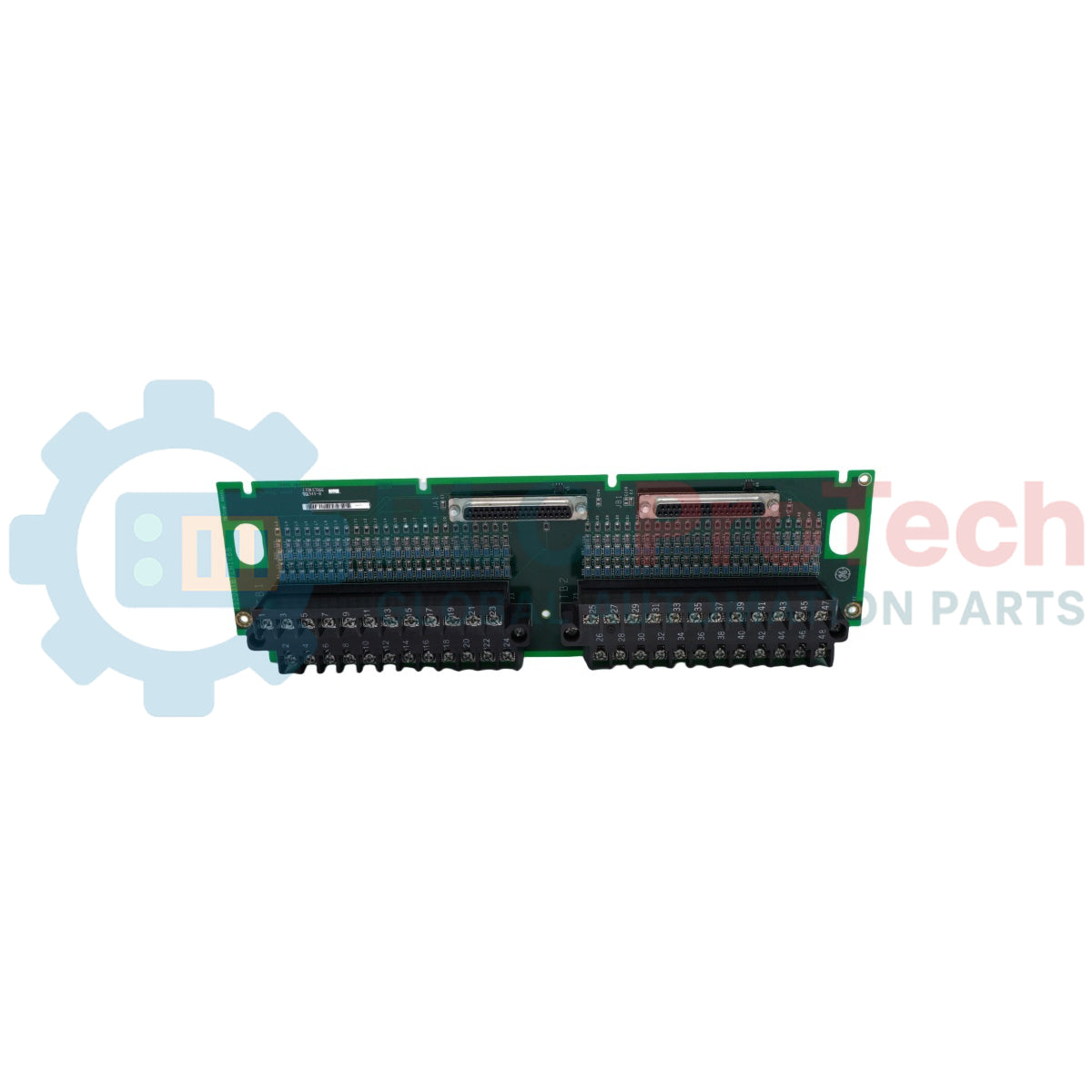

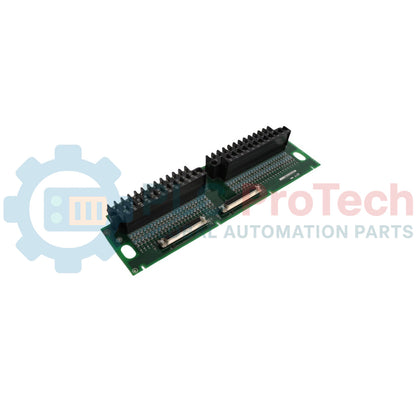

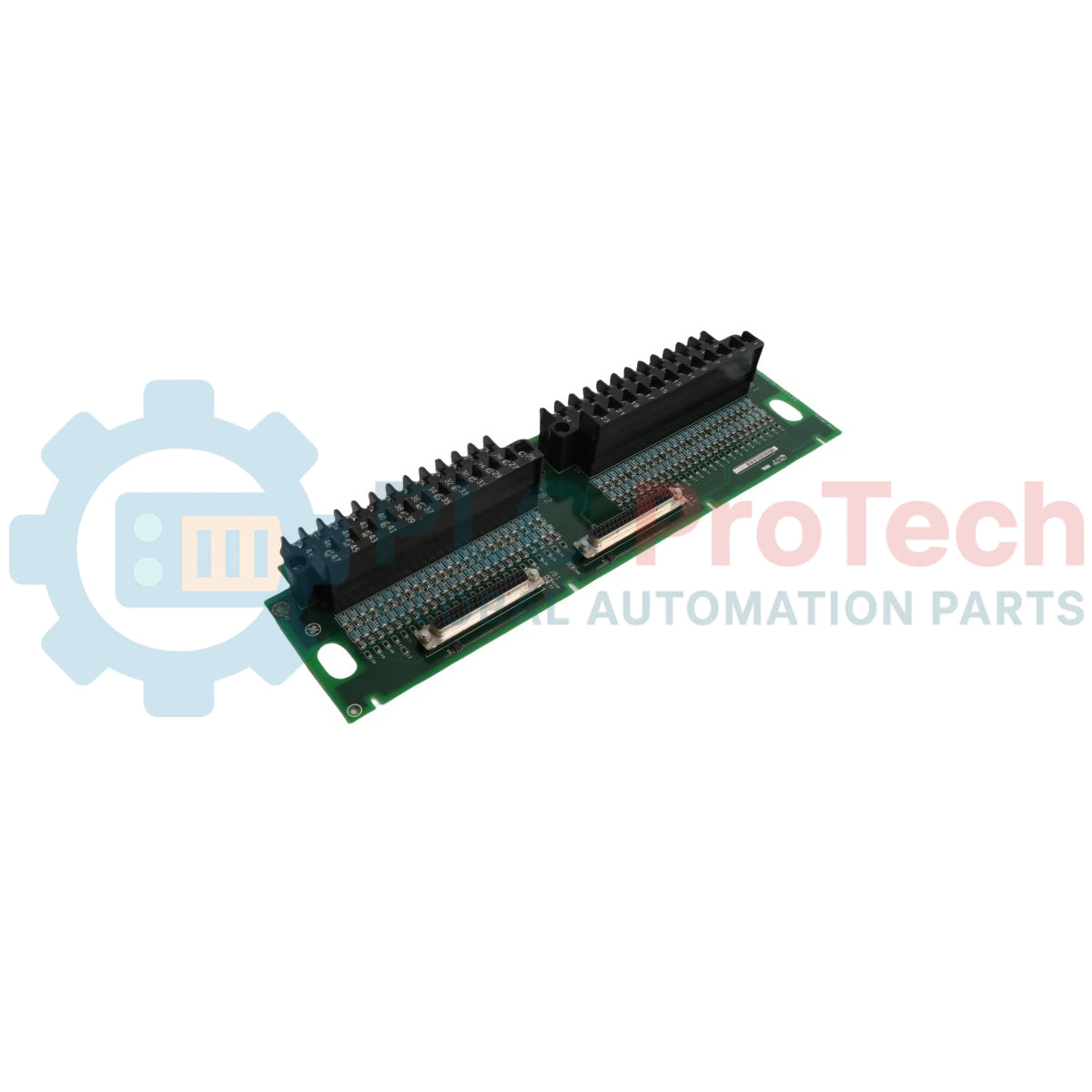

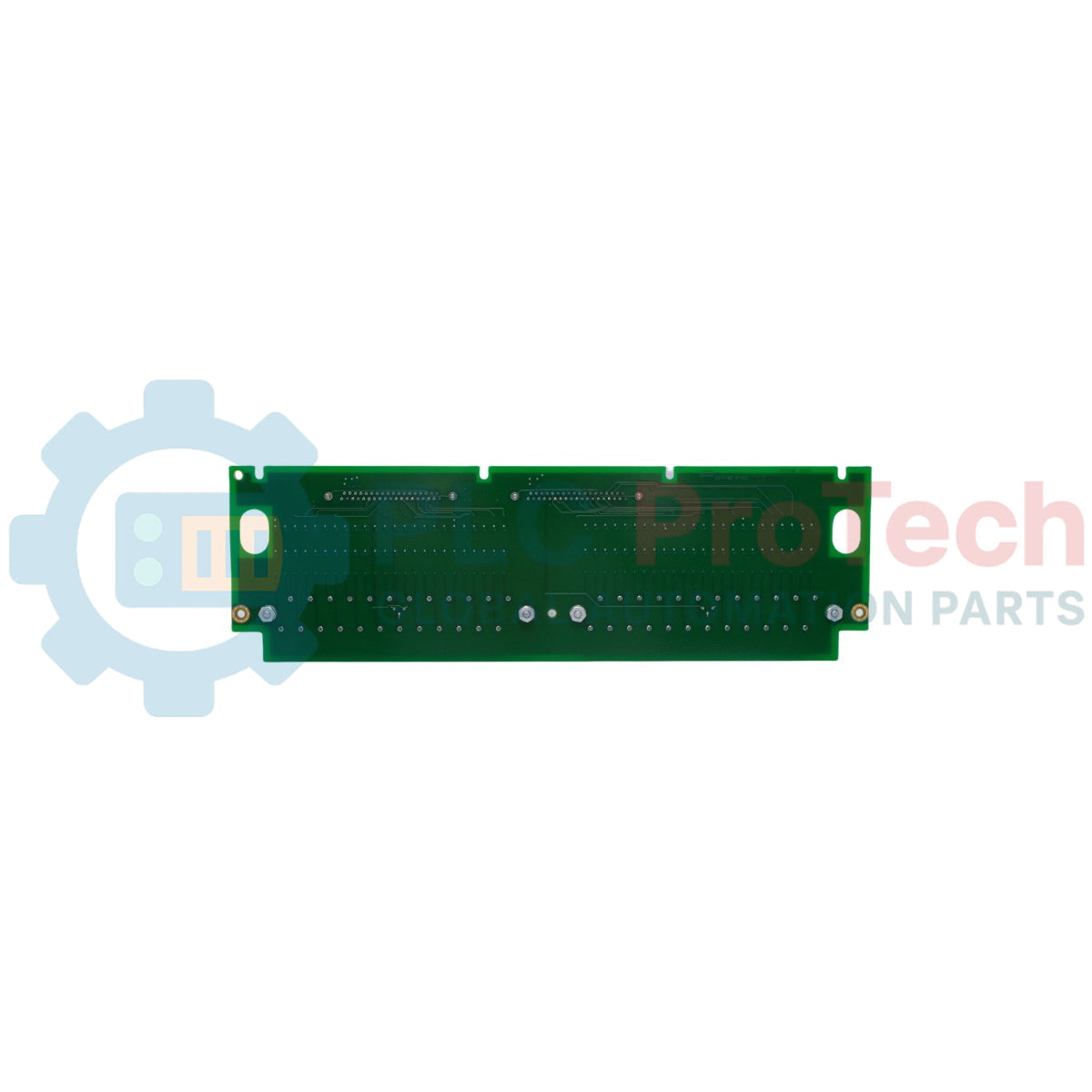

แผงเทอร์มินัลเทอร์โมคัปเปิล General Electric IS200TBTCH1CBB EX2100

SKU IS200TBTCH1CBB

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS200TBTCH1CBB
Origin สหรัฐอเมริกา
Product Type: บอร์ดเทอร์มินัลเทอร์โมคัปเปิล
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.56 kg
Dimensions: 33 ซม. x 17.7 ซม. x 2.5 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

IS200TBTCH1CBB ทำหน้าที่เป็นแผงขั้วต่อเทอร์โมคัปเปิลเฉพาะทางที่ออกแบบโดย GE Industrial Systems สำหรับใช้งานร่วมกับชุดระบบควบคุมการกระตุ้น EX2100 แผงวงจรนี้ทำหน้าที่เป็นชั้นเชื่อมต่อภาคสนามที่แข็งแรง รองรับและส่งต่ออินพุตเทอร์โมคัปเปิลที่แตกต่างกันได้สูงสุด 24 ช่องไปยังชุดแผงประมวลผลเทอร์โมคัปเปิล VTCC ที่อยู่ถัดไป IS200TBTCH1CBB มีการลดสัญญาณรบกวนความถี่สูงแยกสำหรับแต่ละช่องสัญญาณ พร้อมวงจรประมวลผลค่าอ้างอิงจุดต่อเย็นเฉพาะจุด ซึ่งจำเป็นต่อการรักษาความแม่นยำของลูปป้อนกลับอุณหภูมิในระบบผลิตไฟฟ้าอุตสาหกรรม

แผงวงจรนี้ติดตั้งขั้วต่อแบบแบริเออร์ชนิดเสียบถอดได้สำหรับงานหนัก เพื่ออำนวยความสะดวกในการติดตั้งภาคสนามและการบำรุงรักษาแบบถอดเปลี่ยนขณะระบบทำงาน โดยไม่รบกวนการเดินสายโครงสร้างพื้นฐานที่มีเสถียรภาพ สำหรับสถาปัตยกรรมที่มีความซ้ำซ้อนหลายช่องสัญญาณ ฮาร์ดแวร์ได้รับการกำหนดให้มีพอร์ตขั้วต่อสื่อสาร 6 พอร์ต เพื่อสร้างเส้นทางการส่งสัญญาณแบบขนานกลับไปยังโมดูลควบคุมหลัก ชุดแผงวงจรพิมพ์ทั้งหมดถูกหุ้มด้วยสารเคลือบคอนฟอร์มัลที่ทนทาน เพื่อป้องกันการเสื่อมสภาพจากสภาพบรรยากาศในสภาพแวดล้อมของกังหันและเครื่องกำเนิดไฟฟ้าที่รุนแรง

คุณสมบัติ

การกำหนดเส้นทางอินพุตหลายช่องสัญญาณ: ส่งสัญญาณอินพุตเทอร์โมคัปเปิลภาคสนามอิสระ 24 ช่องไปยังโครงสร้างการ์ดประมวลผล VTCC โดยตรง
การชดเชยจุดต่อเย็น: ผสานวงจรเฉพาะที่มีความแม่นยำสูงสำหรับติดตามค่าอ้างอิงจุดต่อเย็นแบบเรียลไทม์และลดสัญญาณรบกวน
ขั้วต่อแบบเสียบถอดได้: มีขั้วต่อแบบยึดด้วยสกรูความแข็งแรงสูง 2 ชุด รองรับสายตัวนำภาคสนามขนาด #12 AWG ได้สูงสุด 2 เส้นต่อจุด
เมทริกซ์ขั้วต่อ 6 พอร์ต: ออกแบบให้มีช่องเสียบขั้วต่อสื่อสารบนแผงโดยเฉพาะ 6 ช่อง ได้แก่ JTA, JTB, JSA, JSB, JRA และ JRB
การป้องกันสภาพแวดล้อมด้วยสารเคลือบคอนฟอร์มัล: เคลือบด้วยสารเคลือบวงจรคอนฟอร์มัลระดับมืออาชีพ เพื่อช่วยลดผลกระทบจากความชื้น ฝุ่น และการปนเปื้อนของอนุภาค
ชุดไฟแสดงสถานะ: ติดตั้ง LED วินิจฉัย 3 ดวงบนแผงด้านหน้า เพื่อแสดงสถานะการทำงานปกติหรือความขัดข้องของลูปได้ทันที

การใช้งาน

ลูปตรวจติดตามความร้อนอัตโนมัติของระบบควบคุมการกระตุ้น EX2100
การกำหนดเส้นทางเซนเซอร์เทอร์โมคัปเปิลความหนาแน่นสูงและการประมวลผลจุดต่อเย็น
การตรวจติดตามอุณหภูมิของเครื่องกำเนิดไฟฟ้า เครื่องกระตุ้น และเครื่องจักรแบบทนต่อความขัดข้อง

ข้อมูลจำเพาะทางเทคนิค

รายการ	คำอธิบาย / ค่า
ผู้ผลิต	GE Industrial Systems
ซีรีส์	EX2100
หมายเลขชิ้นส่วน	IS200TBTCH1CBB
ตัวย่อการทำงาน	TBTC
คำอธิบายการทำงาน	แผงขั้วต่อเทอร์โมคัปเปิล
อินพุตเทอร์โมคัปเปิลทั้งหมด	24 ช่องสัญญาณ
ความจุสายของขั้วต่อ	สายขนาด #12 AWG ได้สูงสุด 2 เส้น
พิกัดแรงดันไฟฟ้าขั้วต่อ	สูงสุด 300 V
การเชื่อมต่ออินเทอร์เฟซ	พอร์ต JTA, JTB, JSA, JSB, JRA, JRB
สารเคลือบ PCB	สารเคลือบคอนฟอร์มัล
การแก้ไขเชิงฟังก์ชัน 1	C
การแก้ไขเชิงฟังก์ชัน 2	B
การแก้ไขแบบลายวงจร	B

แนวทางการติดตั้ง

การยึดขั้วต่อ: ยึดขั้วต่อแบบเสียบถอดได้ทั้ง 2 ชุดเข้ากับโครงสร้างแผงวงจรหลักด้วยสกรูยึดที่โรงงานกำหนด 2 ตัวต่อชุด เพื่อให้มีหน้าสัมผัสต่อเนื่องที่มั่นคง
ความสมบูรณ์ของการเดินสายภาคสนาม: ปอกและสอดสายเทอร์โมคัปเปิลภาคสนามเข้าไปในช่องหนีบสายของขั้วต่อ โดยตรวจสอบให้แน่ใจว่าการจัดวางสายรวมไม่เกินข้อกำหนดสูงสุดสำหรับสายขนาด #12 AWG หรือขีดจำกัดแรงดันสูงสุด 300 V
การกำหนดพอร์ตขั้วต่อ: จัดแนวและเชื่อมต่อสายแพอินเทอร์เฟซเข้ากับเมทริกซ์ช่องเสียบหลายพินตั้งแต่ JTA ถึง JRB เพื่อประสานเส้นทางแรงดันไฟฟ้าที่สะอาดและเสถียรกลับไปยังโมดูลประมวลผลกลาง
