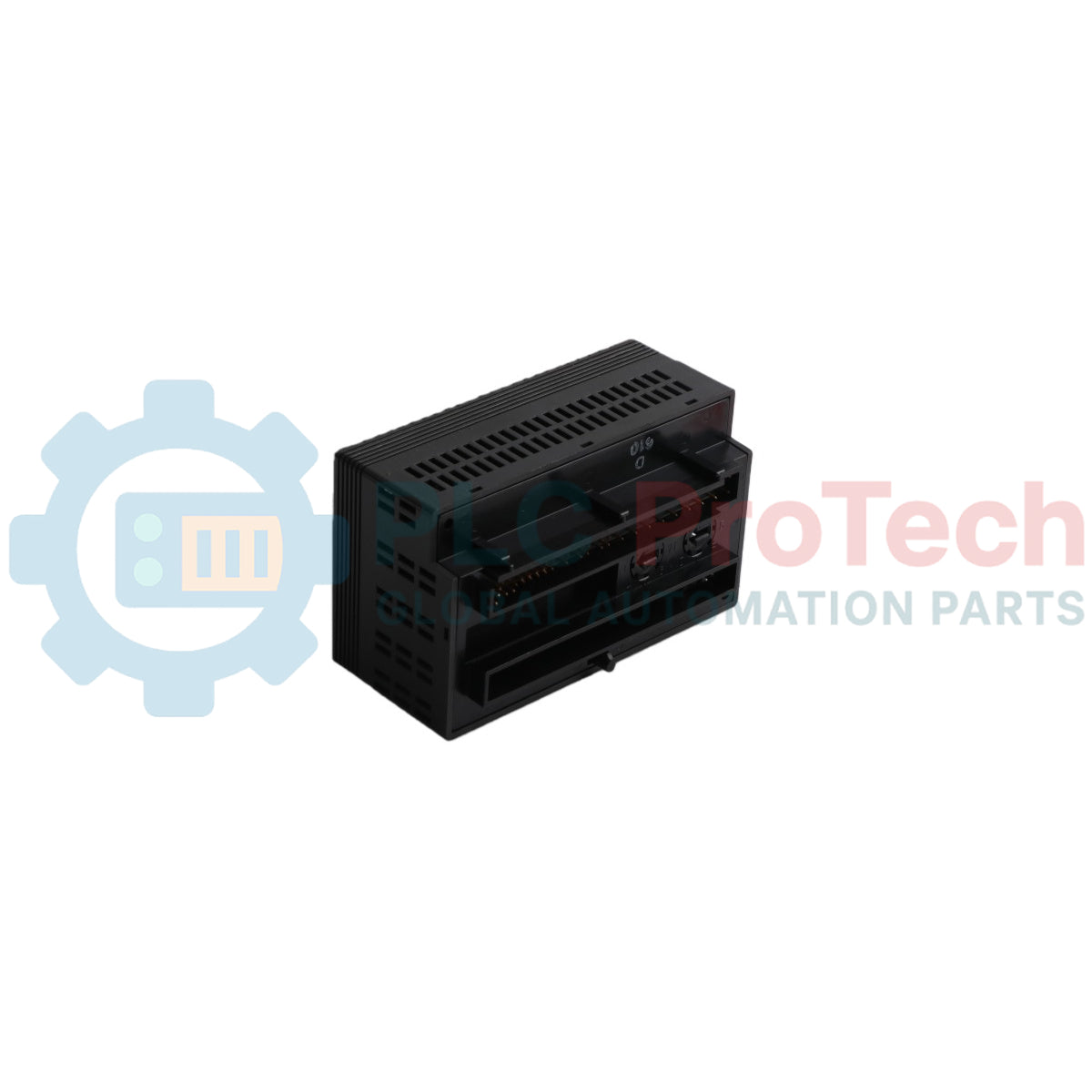

โมดูลเอาต์พุตดิจิทัล GE Fanuc VersaMax IC200MDL740E

ภาพรวมผลิตภัณฑ์

IC200MDL740E (IC200-MDL-740E) เป็นโมดูลเอาต์พุตดิจิทัล 16 จุดความหนาแน่นสูงจากตระกูล GE VersaMax I/O โมดูลนี้ทำงานที่ 24 VDC และใช้เอาต์พุตทรานซิสเตอร์ลอจิกบวก (แบบจ่ายกระแสหรือ Sourcing) ซึ่งออกแบบมาเพื่อขับโหลดอุตสาหกรรมหลากหลายประเภท เช่น วาล์วโซลินอยด์ สตาร์ทเตอร์มอเตอร์ และไฟแสดงสถานะ อักษรต่อท้าย "E" แสดงถึงการปรับปรุงฮาร์ดแวร์รุ่นหนึ่ง ซึ่งมักรวมถึงการปรับปรุงการระบายความร้อนของชิ้นส่วนภายในหรือมาตรฐานการผลิตที่อัปเดตแล้ว ในฐานะส่วนประกอบแบบโมดูลาร์ที่ติดตั้งได้ทันที โมดูล IC200MDL740E จึงเป็นอุปกรณ์สำคัญในระบบอัตโนมัติขนาดกะทัดรัดที่ให้ความสำคัญกับการประหยัดพื้นที่และการสวิตช์ที่เชื่อถือได้ พร้อมการเชื่อมต่อกับ CPU ของ VersaMax หรือหน่วยอินเทอร์เฟซเครือข่าย (NIU) ได้อย่างราบรื่นในสถาปัตยกรรม I/O แบบกระจาย

การกำหนดค่าทางเทคนิค

สถาปัตยกรรม VersaMax I/O รองรับการเสียบโมดูลขณะระบบทำงานเข้ากับฐานเทอร์มินัลหลากหลายรุ่น (จำหน่ายแยกต่างหาก) IC200MDL740E มีเอาต์พุตอิสระ 16 จุด แบ่งเป็น 2 กลุ่ม กลุ่มละ 8 จุด จึงให้ความยืดหยุ่นในการจ่ายไฟ เอาต์พุตแต่ละจุดมีวงจรป้องกันการลัดวงจรและการตัดการทำงานเมื่ออุณหภูมิสูง เพื่อป้องกันความเสียหายของโมดูลเมื่อเกิดความผิดปกติที่ฝั่งภาคสนาม โมดูลมีไฟ LED แสดงสถานะสำหรับแต่ละจุด ติดตั้งอยู่ด้านบนของตัวพาหะ ช่วยให้ตรวจวินิจฉัยด้วยสายตาได้อย่างรวดเร็วโดยไม่ต้องใช้เทอร์มินัลสำหรับโปรแกรม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

"ลอจิกบวก" และ "ลอจิกลบ" แตกต่างกันอย่างไร

IC200MDL740E เป็นโมดูลแบบ "Sourcing" (ลอจิกบวก) ซึ่งหมายความว่าโมดูลจะสวิตช์ด้านบวกของแหล่งจ่าย 24 VDC ไปยังโหลด จากนั้นต้องเชื่อมต่อโหลดเข้ากับกราวด์ร่วม (OV) วิธีนี้เป็นมาตรฐานที่ใช้กันทั่วไปที่สุดในระบบควบคุมอุตสาหกรรมของอเมริกาเหนือและยุโรป

สามารถผสมโมดูล VersaMax ต่างชนิดกันบนแร็กเดียวกันได้หรือไม่

ได้ VersaMax เป็นระบบโมดูลาร์สูง คุณสามารถติดตั้งโมดูลดิจิทัล แอนะล็อก และโมดูลเฉพาะทาง (เช่น IC200MDL740E) ร่วมกันบนแร็กขยายเดียวกันได้ โดยต้องตรวจสอบให้แน่ใจว่าการใช้พลังงานรวมไม่เกินความสามารถของโมดูลแหล่งจ่ายไฟ

โมดูลนี้จำเป็นต้องใช้ฐานเทอร์มินัลแยกต่างหากหรือไม่

จำเป็น โมดูล VersaMax เป็น "ตัวพาหะ" ที่ต้องเสียบเข้ากับฐาน เช่น IC200TBT001 หรือ IC200TBP001 การออกแบบนี้ช่วยให้ใช้แนวทาง "การเดินสายถาวร" ซึ่งสามารถเปลี่ยนโมดูลได้โดยไม่ต้องรบกวนสายไฟภาคสนาม

คู่มือวิศวกรรมและการติดตั้ง

• การติดตั้งอุปกรณ์ลดแรงดันกระชากภายนอก: เมื่อขับโหลดเหนี่ยวนำ เช่น โซลินอยด์หรือคอยล์รีเลย์ ขอแนะนำอย่างยิ่งให้ติดตั้งไดโอดลดแรงดันกระชาก (ไดโอดฟลายแบ็ก) คร่อมโหลด แม้โมดูลจะมีการป้องกันภายใน แต่อุปกรณ์ลดแรงดันกระชากภายนอกจะช่วยป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าไม่ให้รบกวนสัญญาณแอนะล็อกที่อยู่ใกล้เคียง

• การลดพิกัดกระแส: แม้แต่ละจุดจะรองรับกระแสได้ 0.5 A แต่ต้องคำนึงถึง "กระแสรวมของกลุ่ม" สำหรับ IC200MDL740E กระแสรวมของแต่ละกลุ่มที่มี 8 จุดไม่ควรเกิน 4 Amps หากการใช้งานของคุณต้องเปิด "On" ทั้ง 16 จุดพร้อมกันที่กระแสสูง ตรวจสอบให้แน่ใจว่าตู้มีการระบายอากาศเพียงพอเพื่อจัดการความร้อนที่เกิดขึ้น

• ความปลอดภัยในการถอดเปลี่ยนขณะระบบทำงาน: VersaMax รองรับการ "ถอดเปลี่ยนขณะระบบทำงาน" (การเสียบหรือถอดโมดูลขณะมีไฟ) หากติดตั้งฐานเทอร์มินัลอย่างถูกต้อง อย่างไรก็ตาม ควรตรวจสอบให้แน่ใจเสมอว่าได้ตัดแหล่งจ่ายไฟ 24 VDC ฝั่งภาคสนามแล้ว หรือทำให้โหลดอยู่ในสถานะปลอดภัย เพื่อป้องกันการเคลื่อนที่โดยไม่ตั้งใจของเครื่องจักรระหว่างการถอดเปลี่ยน
