General Electric

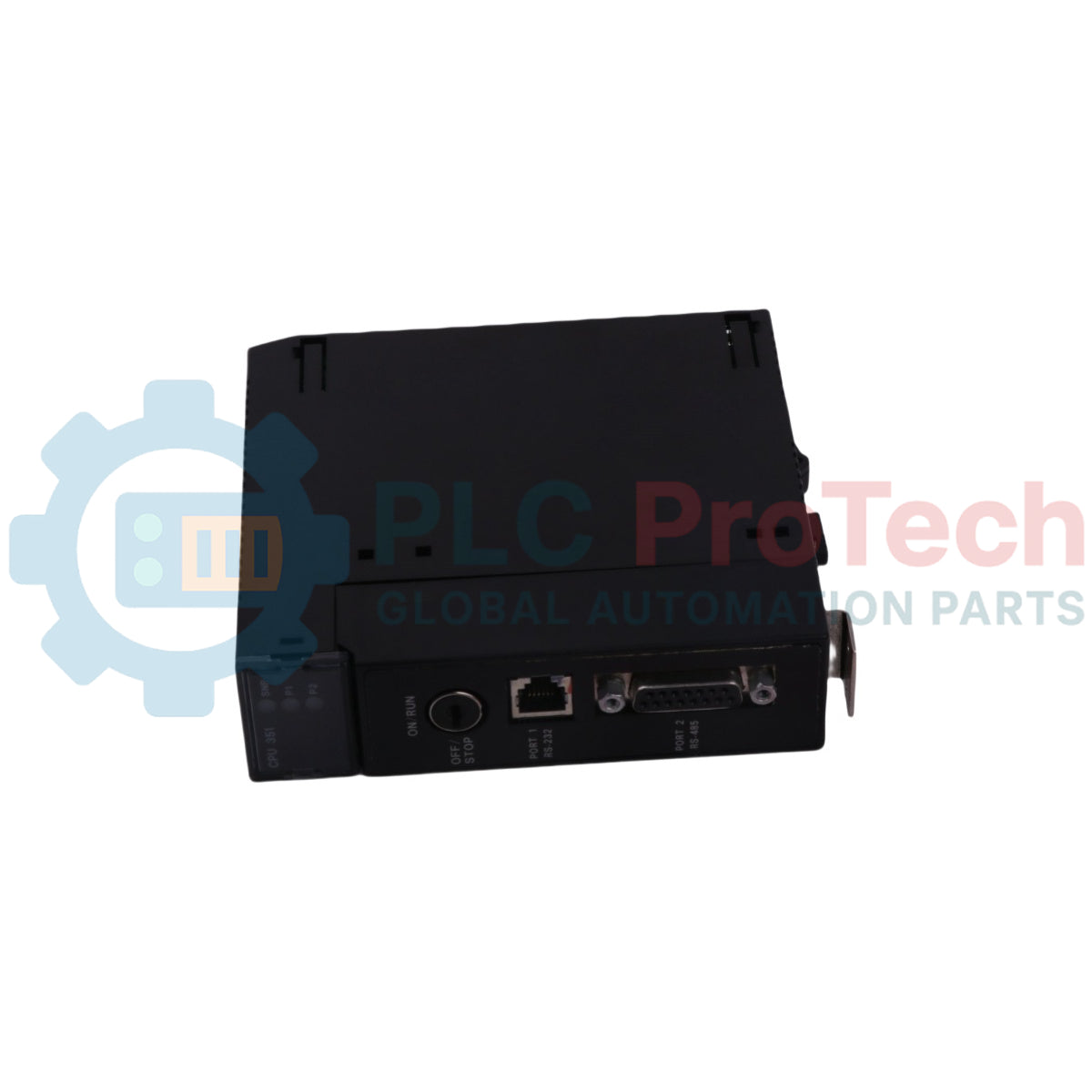

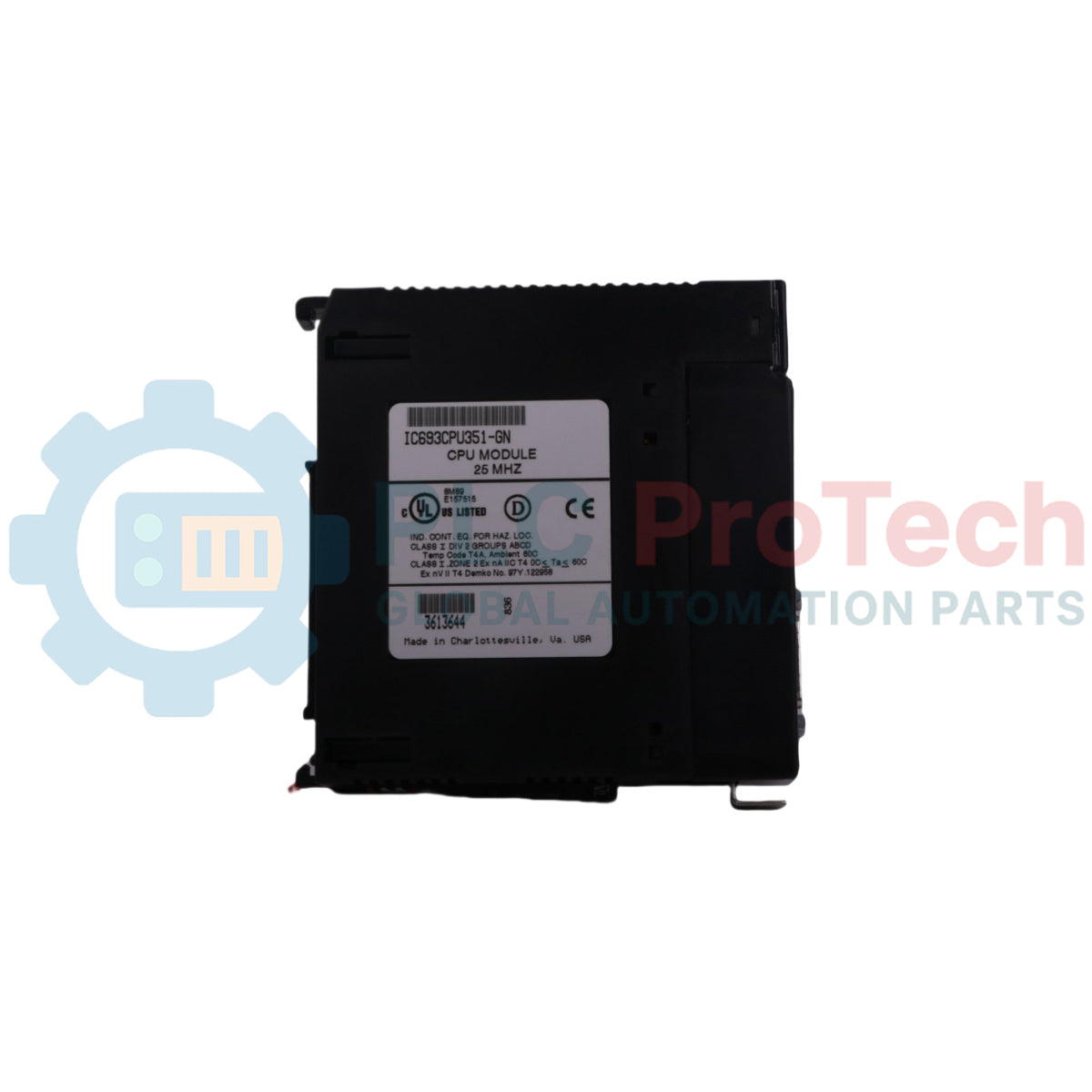

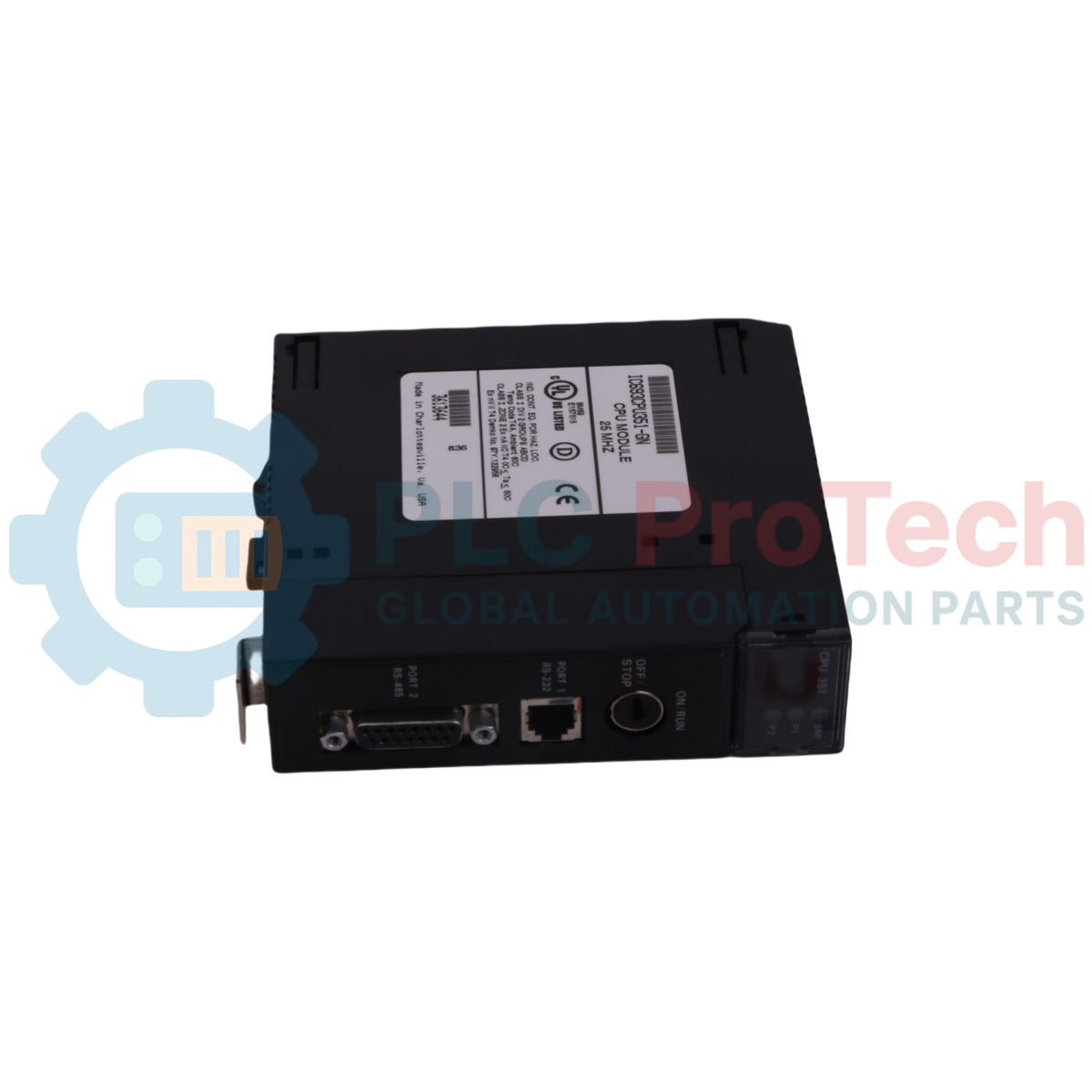

โมดูล CPU General Electric IC693CPU351 Series 90-30

SKU IC693CPU351

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693CPU351
Origin สหรัฐอเมริกา
Product Type: โมดูล CPU
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.48 kg
Dimensions: 245 มม. x 140 มม. x 45 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

GE Fanuc IC693CPU351 เป็นโมดูลหน่วยประมวลผลกลางแบบช่องเดียวที่ออกแบบมาสำหรับแพลตฟอร์ม Programmable Logic Controller Series 90-30 โดยมี โปรเซสเซอร์ 80386EX ในตัว ทำงานที่ความเร็ว 25 เมกะเฮิรตซ์ เพื่อให้การประมวลผลมีประสิทธิภาพในลูปอัตโนมัติเฉพาะพื้นที่ เมื่อทำงานด้วยเฟิร์มแวร์รุ่น 9.00 หรือสูงกว่า อุปกรณ์นี้รองรับ การจำลองเลขทศนิยมด้วยซอฟต์แวร์บนเฟิร์มแวร์ ทำให้สามารถประมวลผลบล็อกคณิตศาสตร์เลขทศนิยมได้อย่างสมบูรณ์โดยไม่ต้องใช้โคโปรเซสเซอร์ฮาร์ดแวร์แยกต่างหาก โมดูลนี้มี หน่วยความจำผู้ใช้รวม 240K ไบต์ พร้อมการจัดการการสื่อสารเพื่อการวินิจฉัยอย่างครบถ้วน โดยมี พอร์ตอนุกรมในตัว 3 พอร์ต ที่รองรับ โปรโตคอล SNP, SNPX และ RTU ได้โดยตรง ออกแบบมาเพื่อทำงานในโทโพโลยีโรงงานความหนาแน่นสูง รองรับรูทีนการจัดลำดับขั้นสูงของเฟิร์มแวร์ เช่น Sequential Event Recording การคงค่าการกำหนดค่า user flash RAM โดยอัตโนมัติ และการหมุนโทรออกอัตโนมัติของโมเด็มแบบกำหนดเองสำหรับการจัดการเทเลเมทรีระยะไกลแบบเรียลไทม์

คุณสมบัติ

รูปแบบโมดูลแบบช่องเดียว ออกแบบให้ติดตั้งโดยตรงในเบสเพลต CPU มาตรฐาน Series 90-30 ได้ทุกชุด
โปรเซสเซอร์ 80386EX ความถี่ 25 MHz ในตัว ให้ความเร็วการสแกนโดยทั่วไป 0.22 มิลลิวินาทีต่อหน้าสัมผัสลอจิกบูลีน 1K รายการ
การจำลองการคำนวณเลขทศนิยมที่ขับเคลื่อนด้วยเฟิร์มแวร์ รองรับฟังก์ชันบล็อกคณิตศาสตร์อุตสาหกรรมที่เป็นมาตรฐาน
การแมปหน่วยความจำที่กำหนดค่าได้ รองรับหน่วยความจำรีจิสเตอร์ %R สูงสุด 16K หน่วยความจำอินพุตแอนะล็อก %AI สูงสุด 8K และหน่วยความจำเอาต์พุตแอนะล็อก %AQ สูงสุด 8K ผ่านซอฟต์แวร์โปรแกรม DOS
ฟังก์ชันบล็อก Sequential Event Recorder ในตัว สามารถบันทึกตัวอย่างได้สูงสุด 1024 ตัวอย่างจากการอ้างอิงบิตดิสครีต 32 รายการ
พอร์ตสื่อสารอนุกรมในตัวอิสระ 3 พอร์ต รวมถึงอินเทอร์เฟซที่แผงด้านหน้าโดยเฉพาะสำหรับการกำหนดค่าแบบจุดต่อจุดหรือแบบมัลติดรอป
การควบคุมลอจิกด้วยคีย์สวิตช์ขั้นสูง รองรับการเปลี่ยนเข้าสู่สถานะ STOP IO SCAN หรือ STOP NO/IO ที่กำหนดค่าไว้ โดยไม่ขึ้นกับโหมดเริ่มต้นของ PLC

การใช้งาน

หน่วยประมวลผลแบบรวมศูนย์สำหรับระบบอัตโนมัติ PLC อุตสาหกรรม Series 90-30 ที่ใช้เบสเพลตหลายชุด
การติดตั้งตรวจสอบเทเลเมทรีในพื้นที่ห่างไกลที่ใช้อินเทอร์เฟซโมเด็มแบบกำหนดเองและการติดตามการแจ้งเตือนผ่านเพจเจอร์อัตโนมัติ
สายการผลิตแบบดิสครีตความเร็วสูงที่ต้องการการติดตามการทำงานอย่างแม่นยำผ่านการบันทึกเหตุการณ์ตามลำดับ
เครือข่ายอนุกรมแบบมัลติดรอปที่ใช้การซิงโครไนซ์ข้อมูลเฉพาะที่ผ่านโปรโตคอล SNP, SNPX หรือ RTU

ข้อมูลการสั่งซื้อ

หมายเลขแค็ตตาล็อก CPU	หมายเลขแค็ตตาล็อกชุดอัปเกรดเฟิร์มแวร์
IC693CPU351-(ทุกเวอร์ชัน)	44A736935-G11

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภท CPU	โมดูล CPU แบบช่องเดียว
ประเภทโปรเซสเซอร์	80386EX
ความเร็วโปรเซสเซอร์	25 เมกะเฮิรตซ์
อัตราการสแกนโดยทั่วไป	0.22 มิลลิวินาทีต่อ 1K ของลอจิก (หน้าสัมผัสบูลีน)
โหลดที่ต้องการจากแหล่งจ่ายไฟ	890 มิลลิแอมป์จากแหล่งจ่าย +5 VDC
จำนวนแผ่นฐานทั้งหมดต่อระบบ	8 (แผ่นฐาน CPU + ส่วนขยายและ/หรือรีโมต 7 ชุด)
หน่วยความจำผู้ใช้ (รวม)	240K (245,760) ไบต์
จุดอินพุตแบบดิสครีต (%I)	2,048
จุดเอาต์พุตแบบดิสครีต (%Q)	2,048
หน่วยความจำโกลบอลแบบดิสครีต (%G)	1,280 บิต
คอยล์ภายใน (%M)	4,096 บิต
คอยล์เอาต์พุต (ชั่วคราว) (%T)	256 บิต
รีจิสเตอร์สถานะระบบ (%S)	128 บิต (%S, %SA, %SB, %SC — อย่างละ 32 บิต)
หน่วยความจำรีจิสเตอร์ (%R)	กำหนดค่าได้ครั้งละ 128 เวิร์ด ตั้งแต่ 128 ถึง 16,384 เวิร์ด (MS-DOS) หรือสูงสุด 32,640 เวิร์ด (Windows Ver. 2.2)
อินพุตแอนะล็อก (%AI)	กำหนดค่าได้ครั้งละ 128 เวิร์ด ตั้งแต่ 128 ถึง 8,192 เวิร์ด (MS-DOS) หรือสูงสุด 32,640 เวิร์ด (Windows Ver. 2.2)
เอาต์พุตแอนะล็อก (%AQ)	กำหนดค่าได้ครั้งละ 128 เวิร์ด ตั้งแต่ 128 ถึง 8,192 เวิร์ด (MS-DOS) หรือสูงสุด 32,640 เวิร์ด (Windows Ver. 2.2)
รีจิสเตอร์ระบบ (%SR)	28 เวิร์ด (ดูตารางอ้างอิงได้เท่านั้น ไม่สามารถอ้างอิงในลอจิกผู้ใช้ได้)
ตัวตั้งเวลา/ตัวนับ	มากกว่า 2,000 (ขึ้นอยู่กับการกำหนดค่าหน่วยความจำผู้ใช้ที่มีอยู่)
พอร์ตอนุกรมในตัว	3 (หนึ่งพอร์ตติดตั้งผ่านคอนเน็กเตอร์บนแผ่นฐานแหล่งจ่ายไฟ PLC; รองรับ SNP/SNPX ทุกพอร์ต และ RTU ที่พอร์ต 1 และ 2)
การสื่อสารของโมดูลเสริม	LAN—รองรับมัลติดรอป; รองรับโมดูลเสริม Ethernet, FIP, Profibus, GBC, GCM และ GCM+
รองรับการคำนวณเลขทศนิยม	ทำงานบนเฟิร์มแวร์ (ลูปการทำงานจำลองด้วยซอฟต์แวร์)
ประเภทการจัดเก็บหน่วยความจำ	หน่วยความจำ RAM และ Flash
รุ่นปรับปรุงแผงวงจร	บอร์ดหลัก: CV3A2 (44A737904-G01R02 หรือใหม่กว่า) \| บอร์ดลูก: CA3A2 (44A737909-G01R01 หรือใหม่กว่า)
ผู้ผลิต	GE Fanuc Automation
ประเทศต้นกำเนิด	สหรัฐอเมริกา
น้ำหนักการจัดส่ง (คำนวณแล้ว)	0.48 กก.
ขนาดบรรจุภัณฑ์ (คำนวณแล้ว)	245 มม. x 140 มม. x 45 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / อินเทอร์เฟซ	การจัดสรรฟังก์ชัน / วงจร
พอร์ต 1	พอร์ตการเชื่อมต่อทางกายภาพ RS-232 แบบฝัง รองรับการกำหนดค่า SNP หรือ SNPX แบบสแตนด์อโลน
พอร์ต 2	พอร์ตอินเทอร์เฟซการเชื่อมต่อทางกายภาพ RS-485 แบบฝัง รองรับการสื่อสารเครือข่าย SNP, SNPX และ RTU แบบกำหนดเอง
ขั้วต่อแหล่งจ่ายไฟ	อินเทอร์เฟซบัสภายในรองที่เชื่อมต่อ CPU กับพอร์ตสื่อสารอนุกรมที่สามซึ่งอยู่บนชุดจ่ายไฟหลัก

แนวทางการติดตั้ง

เพื่อรักษาความมั่นคงของโครงสร้างการติดตั้งและปกป้องลอจิกเฟิร์มแวร์ของโมดูลจากความเสียหายชั่วคราวแบบลบเลือนที่เกิดขึ้นตลอดแบ็กเพลน ให้ดำเนินการกำหนดค่าและติดตั้งตามหลักวิศวกรรมที่ถูกต้องอย่างเคร่งครัด

คำเตือนสำคัญ: ความเสี่ยงจากการลบหน่วยความจำแบบลบเลือน

การแก้ไข ล้าง หรือเขียนเฟิร์มแวร์ของโปรเซสเซอร์กลางใหม่โดยตรงภายในหน่วยความจำ Flash จะรีเซ็ตและล้างตารางสถานะการวินิจฉัย โค้ดลอจิกของแอปพลิเคชัน การตั้งค่าการกำหนดค่า และการแมป SNP ID ที่ตั้งค่าไว้ล่วงหน้าซึ่งอยู่ในเมทริกซ์ RAM ภายในโดยอัตโนมัติ โปรดตรวจสอบว่ามีการสำรองข้อมูลการตั้งค่าการทำงานทั้งหมดไว้อย่างปลอดภัยก่อนดำเนินการแก้ไขเฟิร์มแวร์

ดำเนินขั้นตอนสำรองข้อมูลจาก RAM ไปยัง Flash

ก่อนดำเนินการถ่ายโอนการกำหนดค่าฮาร์ดแวร์ ให้บันทึกพารามิเตอร์การกำหนดค่าปัจจุบัน ตารางสถานะ และบล็อกแลดเดอร์ด้วยตนเองจากบล็อก RAM ชั่วคราวแบบลบเลือนไปยังพื้นที่จัดเก็บหน่วยความจำ Flash ระยะยาวโดยตรง

สร้างลิงก์ดาวน์โหลดโปรแกรมแบบอนุกรม

เชื่อมต่อคอมพิวเตอร์ที่ใช้ MS-DOS 3.3/Windows 95 หรือใหม่กว่า ผ่านชุดตัวแปลง RS-232 เป็น RS-485/422 หากจำเป็น ให้ติดตั้งชุด Mini Converter Kit IC690ACC901 เพื่อสร้างลิงก์แบบแยกวงจรไปยังเมทริกซ์พอร์ตอนุกรมแบบฝัง

กู้คืนข้อมูลแอปพลิเคชันและกำหนดค่าการแมป

หลังจากดำเนินการติดตั้งหรืออัปเกรดแล้ว ให้เขียนคำสั่งผู้ใช้จากหน่วยจัดเก็บกลับลงในหน่วยความจำ RAM ที่กำลังทำงานอยู่ โปรดทราบว่าสตริงระบุ SNP ของสถานีแบบกำหนดเองไม่สามารถโหลดโดยอัตโนมัติได้ และต้องกำหนดแยกต่างหากโดยใช้ Hand-Held Programmer หรืออินเทอร์เฟซของโมดูลกำหนดค่า

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

หน่วยประมวลผลนี้จำเป็นต้องใช้ตัวประมวลผลร่วมฮาร์ดแวร์แยกต่างหากเพื่อดำเนินการทางคณิตศาสตร์หรือไม่

ไม่จำเป็น โมดูลนี้ใช้การจำลองเลขทศนิยมด้วยซอฟต์แวร์ที่ทำงานผ่านเฟิร์มแวร์ เพื่อประมวลผลบล็อกการคำนวณเลขทศนิยมโดยตรงภายในแกนประมวลผลกลาง

จะเกิดอะไรขึ้นกับโปรแกรมลอจิกที่จัดเก็บอยู่ใน RAM หากมีการอัปเดตเฟิร์มแวร์

การแก้ไขหรือเปลี่ยนเฟิร์มแวร์ของโมดูลจะล้างข้อมูลใน RAM ซึ่งเป็นหน่วยความจำแบบชั่วคราวโดยอัตโนมัติ ต้องสำรองและกู้คืนโค้ดลอจิก การกำหนดค่าทั้งหมด และรีจิสเตอร์สถานะทั้งหมดหลังการอัปเดต

สามารถกำหนดสตริง SNP ID ของสถานีใหม่ได้อย่างไรหลังจากล้างการเริ่มต้นระบบ

ไม่สามารถป้อนตัวระบุ SNP จากบล็อกการกู้คืนหน่วยความจำรวมได้ ต้องป้อนแยกต่างหากผ่านโฟลเดอร์การกำหนดค่าการเขียนโปรแกรม หรือใช้ Hand-Held Programmer แยกต่างหาก

เกณฑ์ประสิทธิภาพอัตราการสแกนทางกายภาพของชุดประมวลผลนี้คืออะไร

โมดูลทำงานด้วยโปรเซสเซอร์เนทีฟความถี่ 25 MHz โดยรักษาอัตราการสแกนการทำงานพื้นฐานไว้ที่ 0.22 มิลลิวินาทีต่อ 1K ของลอจิกคอนแทคแบบบูลีนมาตรฐาน
