Manufacturer: General Electric
Product No.: IC694ALG223
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอินพุตแบบแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 360g
Dimensions: 3.5 ซม. x 13 ซม. x 13.5 ซม.
Shipping port: Xiamen
Warranty: 12 months

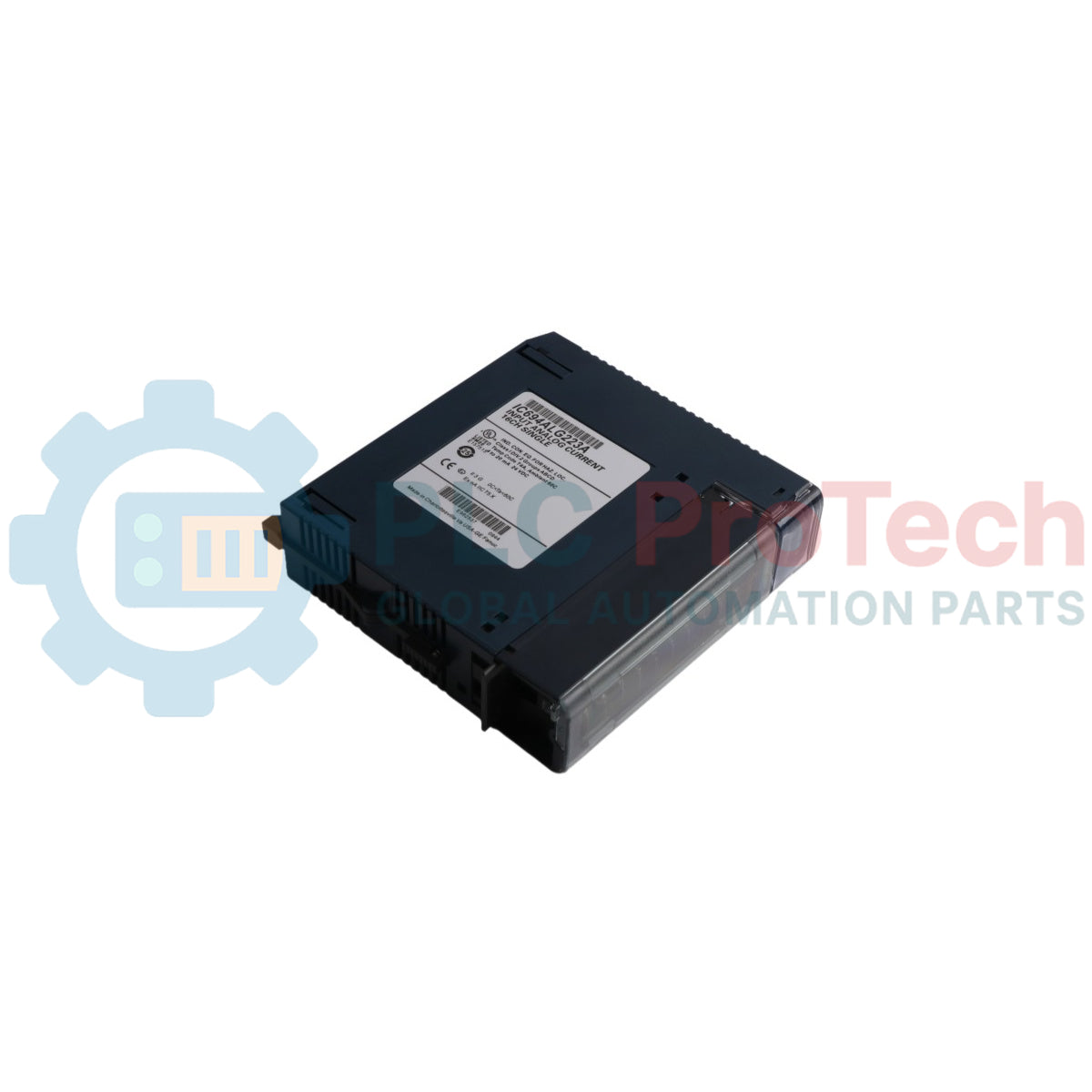

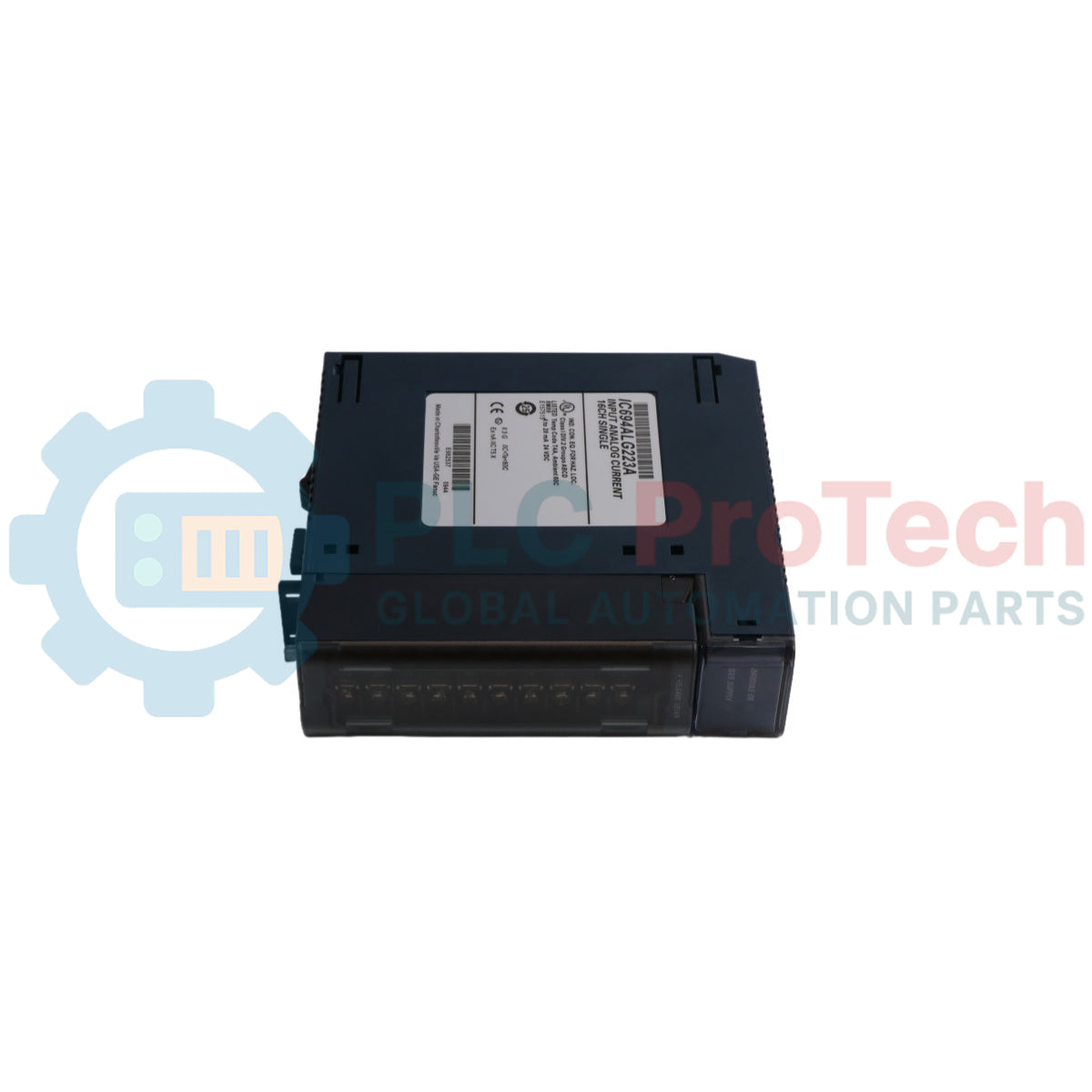

โมดูลนี้ IC694ALG223 (IC694ALG223) เป็นโมดูลความหนาแน่นสูง โมดูลอินพุตกระแสอะนาล็อก 16 ช่องแบบความพร้อมใช้งานสูง ความหนาแน่นสูง ซึ่งออกแบบโดย GE Fanuc สำหรับ PACSystems RX3i สถาปัตยกรรมคอนโทรลเลอร์ ออกแบบมาเพื่อแปลงลูปทรานสมิตเตอร์ภาคสนามแบบต่อเนื่องให้เป็น ค่าเคานต์ดิจิทัลที่กำหนดแน่นอน โมดูลประสิทธิภาพสูงนี้มีช่องอินพุตแบบซิงเกิลเอนด์สูงสุด 16 ช่อง ซึ่งสามารถกำหนดค่าให้ครอบคลุมช่วงกระแสไฟฟ้าหลายช่วง โครงสร้างพื้นฐานการประมวลผลที่สำคัญ—เช่น โรงบำบัดน้ำเสียของเทศบาล สายการผลิตเยื่อกระดาษ และศูนย์กระจายสารเคมีอัตโนมัติ—ล้วนพึ่งพา IC694ALG223 (IC694ALG223) เพื่อตรวจสอบตัวแปรกระบวนการสำคัญ เช่น ความดัน อัตราการไหล และสัญญาณระดับ ด้วยการรองรับช่วงการทำงานแบบ Enhanced 4 ถึง 20 mA เฉพาะทาง โมดูลนี้รองรับการสเกลดิจิทัลต่ำกว่าศูนย์ลงไปจนถึง 0 mA ความสามารถนี้ช่วยให้ CPU RX3i ตรวจจับความขัดข้องของวงจรสายเปิดได้ทันที แยกอุปกรณ์วัดที่ขัดข้องออกก่อนที่จะรบกวนอินเตอร์ล็อกของระบบ จึงช่วยลดเวลาหยุดทำงานที่มีค่าใช้จ่ายสูงของโรงงานให้เหลือน้อยที่สุด
โครงสร้างฮาร์ดแวร์ภายใน ข้อมูลเทเลเมทรีด้านการวินิจฉัย และเส้นทางการประมวลผลข้อมูลของ IC694ALG223 การ์ดอินเทอร์เฟซลูปกระแสไฟฟ้าช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอ
สเกลทางวิศวกรรมแยกตามช่องสัญญาณ: รองรับการกำหนดค่าขณะทำงานแบบอิสระสำหรับ 4 ถึง 20 mA (0 ถึง 32000 เคานต์) 0 ถึง 20 mA (0 ถึง 32000 เคานต์) และช่วง Enhanced 4 ถึง 20 mA (-8000 ถึง +32000 เคานต์) ปรับได้สำหรับขั้วต่อของแต่ละช่องสัญญาณ
การระบุสายขาดเชิงรุก: การเลือกกระแสแบบ Enhanced ใช้ออฟเซ็ตดิจิทัลเชิงลบ โดยการลดลงจนถึง 0 mA ทั้งหมดจะตรงกับค่าดิจิทัล -8000 เคานต์ ช่วยให้ลอจิกของแอปพลิเคชันแยกแยะระหว่างตัวแปรกระบวนการสเกลต่ำมาตรฐานกับสายเคเบิลที่ขาดได้
การจัดสรรข้อมูลอ้างอิงแบ็กเพลนแบบไดนามิก: เพิ่มประสิทธิภาพของแร็กสูงสุดด้วยการปรับความต้องการหน่วยความจำตามช่องสัญญาณที่ใช้งานอยู่ ใช้สล็อตรีจิสเตอร์ %AI ระหว่าง 1 ถึง 16 ช่องสำหรับอินพุตสัญญาณ และการจัดสรรบิต %I จำนวน 8 ถึง 40 บิต เพื่อส่งสถานะสัญญาณเตือนสูง/ต่ำไปยัง CPU RX3i
ไฟแสดงสถานะการวินิจฉัยที่ครอบคลุม: ติดตั้ง LED สีเขียวบนแผ่นหน้าปัด 2 ดวง ไฟ LED "MODULE OK" ด้านบนจะกะพริบเป็นรูปแบบการวินิจฉัยที่ชัดเจนระหว่างการทดสอบตัวเองเมื่อเริ่มต้นระบบ ขณะที่ไฟ LED "User Supply OK" ด้านล่างจะตรวจสอบความสมบูรณ์ของแหล่งจ่ายไฟภายนอก 24 VDC เพื่อให้แน่ใจว่าอุปกรณ์อิเล็กทรอนิกส์ด้านแอนะล็อกทำงานได้อย่างราบรื่น
| หน่วยเมตริกทางวิศวกรรม | มาตรฐานข้อกำหนดด้านระบบอัตโนมัติในโรงงาน |
| ชื่อรุ่น | IC694ALG223 |
| ผู้ผลิตแบรนด์ | GE Fanuc / Emerson Automation Solutions |
| ตระกูลระบบควบคุม | แพลตฟอร์มคอนโทรลเลอร์ขั้นสูง PACSystems RX3i |
| การจัดประเภทโมดูล | การ์ดอินพุตกระแสแอนะล็อกแบบซิงเกิลเอนด์ 16 ช่อง |
| ช่วงสัญญาณที่เลือกได้ | 0 ถึง 20 mA, 4 ถึง 20 mA, 4 ถึง 20 mA Enhanced |
| ความแม่นยำการแปลงแอนะล็อกเป็นดิจิทัล | การปรับสเกลความละเอียดสัญญาณแอนะล็อก 12 บิตเต็มช่วง |
| ขั้นการปรับเทียบจากโรงงาน | 4 uA ต่อค่าการนับ (4-20 mA) / 5 uA ต่อค่าการนับ (0-20 mA และแบบ Enhanced) |
| อัตราการอัปเดตฮาร์ดแวร์บัส | รวม 13 มิลลิวินาทีสำหรับสายสัญญาณที่ทำงานอยู่ทั้ง 16 สาย |
| ความแม่นยำสัมบูรณ์ของการแปลง | +/- 0.25 เปอร์เซ็นต์ของสเกลเต็มที่อุณหภูมิแวดล้อม 25 องศาเซลเซียส |
| การเปลี่ยนแปลงตามอุณหภูมิเต็มช่วง | +/- 0.5 เปอร์เซ็นต์ของสเกลเต็มตลอดช่วงที่ระบุ |
| การแยกวงจรป้องกันการเสียหายทางกัลวานิก | 1500 VDC อย่างต่อเนื่องระหว่างสายสัญญาณภาคสนามกับด้านลอจิก |
| การปฏิเสธสัญญาณรบกวนข้ามช่องความถี่สูง | มากกว่า 80 dB ตั้งแต่ DC ถึง 1 kHz |
| ความต้องการพลังงานภายใน | 120 mA จากบัสแบ็กเพลน 5 VDC / 65 mA จากแหล่งจ่ายภายนอก 24 VDC |
| ช่วงอุณหภูมิการทำงาน | ช่วงอุณหภูมิแวดล้อมขณะทำงานของเบสเพลต 0 ถึง 60 องศาเซลเซียส |
อะไรเป็นสาเหตุให้ไฟ LED ที่แผงด้านหน้าส่วนบนกะพริบช้าเป็นชุดก่อนจะดับลงสนิทรูปแบบการกะพริบเฉพาะนี้แสดงว่า IC694ALG223 ไม่ผ่านการวินิจฉัยตนเองภายในขณะเปิดเครื่อง หรือพบข้อผิดพลาดร้ายแรงในการทำงานของโค้ดระหว่างรันไทม์ หากการปิดแล้วเปิดไฟที่แบ็กเพลน PACSystems RX3i ไม่ทำให้ไฟแสดงสถานะ "MODULE OK" กลับมาเป็นสีเขียวสว่างคงที่ แสดงว่าชิ้นส่วนฮาร์ดแวร์ภายในขัดข้อง และต้องเปลี่ยนการ์ด
การกำหนดค่า IC694ALG223 ทำงานร่วมกับตารางหน่วยความจำของ CPU RX3i อย่างไรโมดูลถ่ายโอนข้อมูลแบบไดนามิกตามการตั้งค่าซอฟต์แวร์ของคุณ แต่ละช่องที่เปิดใช้งานจะใช้เวิร์ดอ้างอิง %AI หนึ่งรายการเพื่อส่งค่าการนับของค่าแอนะล็อก นอกจากนี้ หากตั้งค่าขีดจำกัดสัญญาณเตือนสูง/ต่ำไว้ โมดูลใช้การอ้างอิงบิต %I สูงสุด 40 รายการเพื่อส่งขีดจำกัดกระบวนการแบบเรียลไทม์และสถานะความสมบูรณ์ของช่องสัญญาณโดยตรงไปยังแร็กคอนโทรลเลอร์
สามารถตรวจพบการขาดหายของไฟเลี้ยงลูปภายนอกผ่านแฟล็กการกำหนดค่าของโมดูลได้หรือไม่ใช่ โมดูลจะตรวจสอบแหล่งจ่ายไฟฝั่งผู้ใช้อย่างต่อเนื่อง หากแหล่งจ่ายภายนอก +24 VDC ที่เชื่อมต่อกับขั้ว 18 ลดลงต่ำกว่าเกณฑ์การทำงาน LED "User Supply OK" ดวงล่างจะดับลง และโมดูลจะส่งบิตสถานะความขัดข้องของแหล่งจ่ายฝั่งผู้ใช้โดยเฉพาะกลับไปยัง CPU ของ RX3i เพื่อทริกเกอร์อินเตอร์ล็อกความปลอดภัยของระบบ
การต่อลงกราวด์ของชีลด์สายคู่บิดเกลียวและการแยกสัญญาณรบกวน:เพื่อรักษาความแม่นยำในการแปลงสัญญาณ 12 บิตในสภาพแวดล้อมที่มีสนามแม่เหล็กไฟฟ้าสูง เครื่องมือวัดภาคสนามทั้งหมดต้องต่อสายด้วยสายคู่บิดเกลียวแบบมีชีลด์ ต่อสายเดรนของชีลด์เข้ากับสตัดกราวด์ที่กำหนดบนชุดบล็อกขั้วต่อ RX3i โดยตรง ต่อชีลด์ลงกราวด์ที่จุดเดียวภายในตู้ เพื่อกำจัดกราวด์ลูปที่อาจทำให้การวัดสัญญาณแอนะล็อกแบบซิงเกิลเอนด์คลาดเคลื่อน
การจ่ายไฟลูปภายนอกและการต่อขั้ว:วงจรประมวลผลสัญญาณแอนะล็อกต้องใช้แหล่งจ่ายไฟภายนอก +24 VDC ที่ต่อสายโดยตรงเข้ากับขั้ว 18 โดยต่อสายรีเทิร์นขั้วลบเข้ากับขั้ว User Common ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟนี้มีเสถียรภาพสูง โดยมีขีดจำกัดแรงดันริปเปิลสูงสุดต่ำกว่า 10 เปอร์เซ็นต์ ป้องกันไม่ให้สัญญาณรบกวนทางไฟฟ้าภายนอกทำให้สัญญาณผันผวนในช่องวัดที่กำลังทำงาน
การยึดชุดขั้วต่อแบบถอดออกได้:โมดูลนี้มีชุดขั้วต่อแบบถอดออกได้ เพื่อให้สามารถเดินสายล่วงหน้าและสลับเปลี่ยนขณะทำงานได้อย่างรวดเร็วโดยไม่ต้องถอดสายภาคสนามแต่ละเส้น เมื่อใส่ชุดขั้วต่อกลับเข้าที่บนแผงหน้าพลาสติก ตรวจสอบให้แน่ใจว่าตะขอจัดแนวตรงกันพอดี แล้วขันสกรูยึดตรงกลางให้แน่นที่ 05 นิวตัน-เมตร (4.4 นิ้ว-ปอนด์) เพื่อให้การเชื่อมต่อแน่นหนาภายใต้แรงสั่นสะเทือนความถี่ต่ำอย่างต่อเนื่อง
