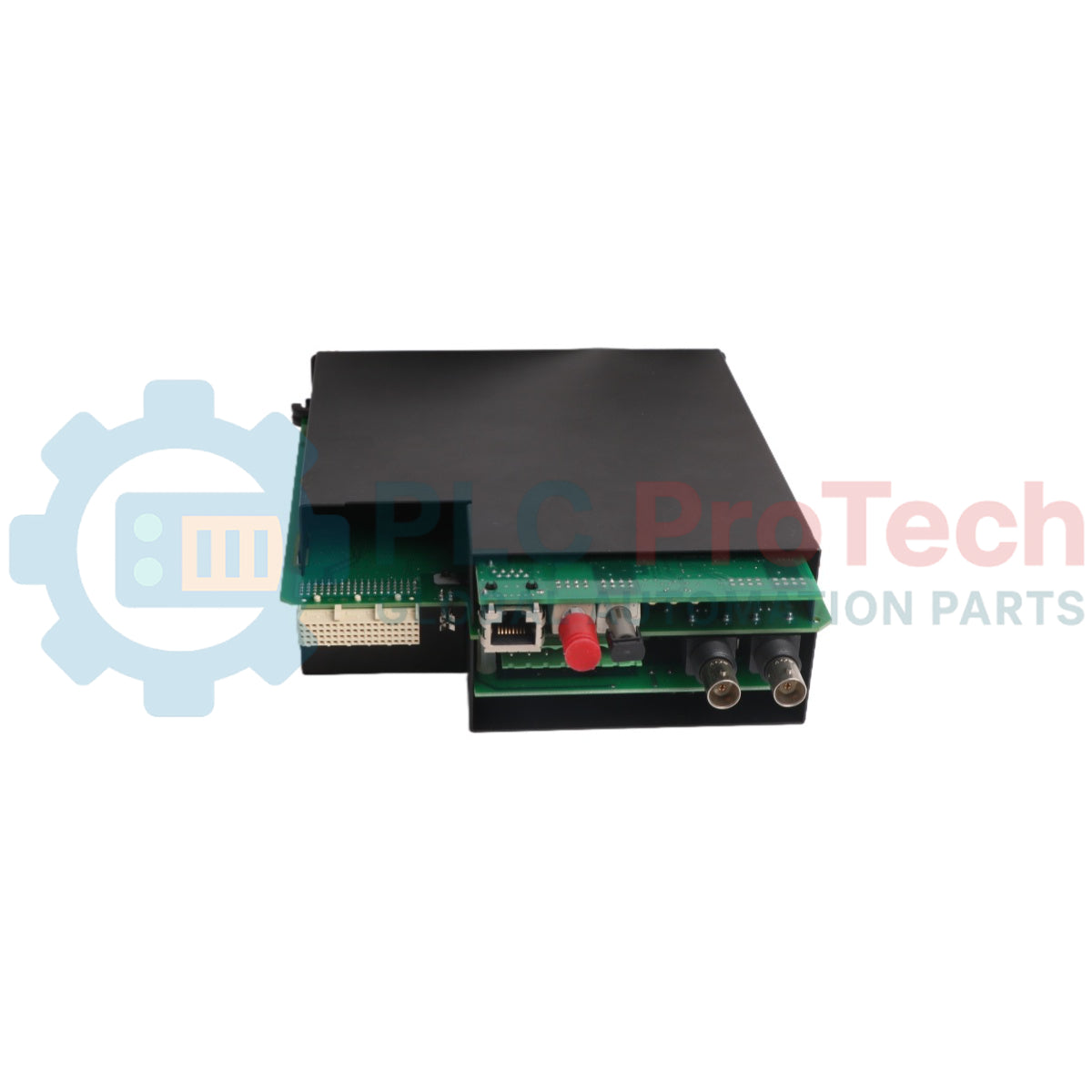

โมดูลอินพุต GE Multilin Universal Relays UR-8GH | 4 CT/4 VT

ภาพรวมผลิตภัณฑ์

UR-8GH (UR8GH) คืออินเทอร์เฟซเก็บข้อมูลแอนะล็อกความแม่นยำสูงที่ General Electric ออกแบบสำหรับระบบป้องกันเครือข่าย UR Series (Universal Relays) โดยทำหน้าที่เป็นบล็อกปรับสเกลหลักความหนาแน่นสูง การ์ดสำคัญนี้จะลดระดับไดนามิกของแรงดันและกระแสความจุสูงจากหม้อแปลงเครื่องมือภาคสนามลงเป็นสายประมวลผลระดับมิลลิโวลต์สำหรับแกนประมวลผลทางคณิตศาสตร์ของรีเลย์อย่างปลอดภัย โครงสร้างพื้นฐานการจ่ายไฟฟ้า ซึ่งรวมถึงสถานีสวิตช์ยาร์ดส่งไฟฟ้าแรงดันสูงยิ่งยวด สถานีไฟฟ้าพลังน้ำอัตโนมัติ และโรงงานแปรรูปปิโตรเคมีขนาดใหญ่ ต่างพึ่งพา UR-8GH (UR8GH) เพื่อจับสัญญาณรบกวนของสายไฟฟ้าระหว่างรอบและความผันผวนของเฟสแรงดันไฟฟ้า ด้วยการจัดให้มีช่องสัญญาณอินพุตแบบแยกทางไฟฟ้า 4 CT (หม้อแปลงกระแส) และ 4 VT (หม้อแปลงแรงดัน) บนแผงวงจรเดียว โมดูลนี้จึงช่วยให้คำนวณค่าการทำงานของสายไฟฟ้าแบบเรียลไทม์ได้อย่างแม่นยำ ลดระยะเวลาตอบสนองของเบรกเกอร์ระหว่างเหตุขัดข้องของสายไฟฟ้าที่มีกระแสสูง และลดเวลาหยุดทำงานของโรงงานที่ไม่ได้วางแผนไว้

การกำหนดค่าทางเทคนิคและการเชื่อมต่อเซนเซอร์

เมทริกซ์การเดินสายเชิงโครงสร้างขั้นสูง ตัวกรองแยกช่องสัญญาณ และขอบเขตความถี่ในการทำงานของโมดูลวัด UR-8GH เป็นตัวกำหนดความแม่นยำในการตรวจสอบระบบไฟฟ้า

• การรับพารามิเตอร์จากแหล่งคู่: มาพร้อมการจัดวางช่องสัญญาณแบบสมดุล 4 CT และ 4 VT ซึ่งออกแบบมาเพื่อติดตามสายแรงดันและกระแสไฟฟ้าสามเฟสพร้อมกัน รวมถึงเส้นทางกราวด์นิวทรัลอิสระ

• ขอบเขตการป้องกันแบบแยกทางไฟฟ้า: ใช้ฉนวนกั้นเชิงโครงสร้างขั้นสูงระหว่างบล็อกเชื่อมต่อขั้วต่อกับแบ็กเพลนประมวลผลภายใน เพื่อป้องกันไม่ให้พีกความผิดพร่องแบบเหนี่ยวนำรุนแรงสร้างความเสียหายแก่โปรเซสเซอร์ CPU หลัก

• การซิงโครไนซ์เฟสระดับย่อยของตัวอย่าง: ทำงานสอดคล้องอย่างสมบูรณ์กับตรรกะแบ็กเพลนของ Universal Relay เพื่อให้มั่นใจว่าไม่มีการเหลื่อมของมุมเฟสระหว่างการสุ่มตัวอย่างรูปคลื่นกระแสและแรงดันที่สอดคล้องกัน

• เมทริกซ์การทำแผนผังกริดแบบไดนามิก: ส่งค่าข้อมูลแอนะล็อกที่มีความเที่ยงตรงสูงไปยังเฟิร์มแวร์ระบบโฮสต์ เพื่อรองรับเส้นทางลอจิกการป้องกันที่ซับซ้อน รวมถึงการป้องกันระยะทาง (21) การป้องกันกระแสเกินแบบมีทิศทาง (67) และข้อมูลเทเลเมทรีสำหรับตรวจสอบสายส่งแบบซิงโครไนซ์

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับระบบป้องกันและการวินิจฉัย

วิศวกรระบบตรวจสอบการปรับเทียบ CT/VT แต่ละตัว หรือแก้ไขปัญหาค่าที่เกี่ยวข้องกับวงจรเปิดบน UR-8GH อย่างไร

สามารถประเมินการวัดเวกเตอร์แอนะล็อกแบบมีไฟได้โดยไม่รบกวนระบบผ่านแผง LCD ด้านหน้าของแชสซี Universal Relay หรือวิเคราะห์โดยตรงผ่านพื้นที่ทำงานซอฟต์แวร์ EnerVista UR สภาพแวดล้อมการตั้งโปรแกรมนี้แสดงกราฟค่ากระแสแบบเรียลไทม์ มุมเฟส และรูปคลื่นความเพี้ยนฮาร์มอนิก ช่วยให้วินิจฉัยการกลับขั้วเฟสของหม้อแปลงกระแสหรือสายสายนิวทรัลที่ไม่ได้ต่อลงดินได้ทันที

ผลที่ตามมาของความขัดข้องวงจรเปิดที่ไม่ได้ตั้งโปรแกรม ซึ่งเกิดขึ้นกับช่องหม้อแปลงกระแส UR-8GH ที่กำลังทำงานคืออะไร

สภาวะวงจรเปิดในวงจรทุติยภูมิของ CT ที่กำลังทำงานจะก่อให้เกิดแรงดันไฟฟ้าชั่วขณะสูงที่เป็นอันตรายคร่อมขาพินของเทอร์มินัลบล็อก ซึ่งก่อให้เกิดอันตรายจากไฟฟ้าช็อตถึงชีวิตแก่บุคลากร และทำให้เกิดการพังทลายของฉนวนไดอิเล็กทริกภายในวงจรอินพุตของโมดูล ช่างเทคนิคต้องตรวจสอบให้แน่ใจว่าบล็อกลัดวงจรเข้าที่อย่างแน่นหนาก่อนถอดสกรูขั้วต่อสายกระแสใด ๆ

สามารถเปลี่ยนหรือใส่โมดูล UR-8GH ขณะที่แผงระบบอัตโนมัติของการไฟฟ้ายังคงมีกระแสไฟได้หรือไม่?

ไม่ เพื่อป้องกันแรงดันไฟฟ้าเหนี่ยวนำที่เป็นอันตรายถึงชีวิตจากสาย CT ที่เปิดอยู่ การตัดวงจรโดยไม่ตั้งใจของเซอร์กิตเบรกเกอร์สถานีไฟฟ้าย่อยที่มีกระแสไฟ และความเสียหายต่อไมโครโปรเซสเซอร์แบ็กเพลนภายในจากประกายไฟฟ้า คุณต้องแยกแหล่งจ่ายไฟและแหล่งหม้อแปลงกระแสทั้งหมดออกจากตู้รีเลย์โดยสมบูรณ์ก่อนถอดหรือใส่โมดูล

ระเบียบปฏิบัติด้านวิศวกรรมภาคสนามและการติดตั้ง

• ข้อจำกัดในการต่อสายเข้ากับสกรูเทอร์มินัลและข้อมูลจำเพาะแรงบิด:

  เมื่อต่อสายจากหม้อแปลงเครื่องมือวัดเข้ากับเทอร์มินัลบล็อกของ UR-8GH ให้ใช้หางปลาวงแหวนคุณภาพสูงเพื่อป้องกันสายหลุด ใส่ลิงก์สายไฟให้เรียบร้อย และขันสกรูเทอร์มินัลด้วยแรงบิดที่แน่นอน 1.4 N-m (12.4 นิ้ว-ปอนด์) การเชื่อมต่อเทอร์มินัลกระแสที่หลวมทำให้เกิดความร้อนจากความต้านทาน และอาจก่อให้เกิดประกายไฟแรงดันสูงซึ่งทำลายจุดบัดกรีบนแผงวงจรพิมพ์ที่อยู่ด้านล่าง

• แนวทางการทำชีลด์สายคู่บิดเกลียวและการลดสัญญาณรบกวน:

  เดินวงจรทุติยภูมิที่ไวต่อสัญญาณทั้งหมดของหม้อแปลงกระแสและหม้อแปลงแรงดันผ่านสายเครื่องมือวัดคู่บิดเกลียวที่มีชีลด์โดยเฉพาะ ต่อชีลด์ของสายเคเบิลลงดินที่จุดเดียวภายในตู้แผงรีเลย์เท่านั้น กฎการติดตั้งนี้ช่วยป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูงจากเซอร์กิตเบรกเกอร์แรงดันสูงที่อยู่ใกล้เคียงไม่ให้ทำให้การวัดมุมเฟสของรีเลย์ผิดเพี้ยน

• ความปลอดภัยในการใส่โมดูลและความสมบูรณ์ของเส้นทางต่อลงดิน:

  ค่อย ๆ เลื่อนบอร์ด UR-8GH เข้าไปในช่องแผงที่กำหนด โดยใช้รางนำพลาสติกในตัวเพื่อป้องกันขั้วต่อหลายพินด้านหลังไม่ให้เสียหายจากการจัดแนว ดันโมดูลเข้าไปจนแผ่นหน้าโลหะแนบสนิทเสมอกับตัวเครื่อง จากนั้นขันสกรูยึดภายนอกทั้งหมดด้วยแรงบิดสูงสุด 0.6 N-m (5.3 นิ้ว-ปอนด์) การเชื่อมต่อเชิงโครงสร้างนี้ช่วยสร้างเส้นทางต่อลงดินที่มีความต้านทานต่ำ เพื่อปกป้องส่วนประกอบเก็บข้อมูลภายในจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้ารุนแรงจากสถานีไฟฟ้าย่อย (EMI)
