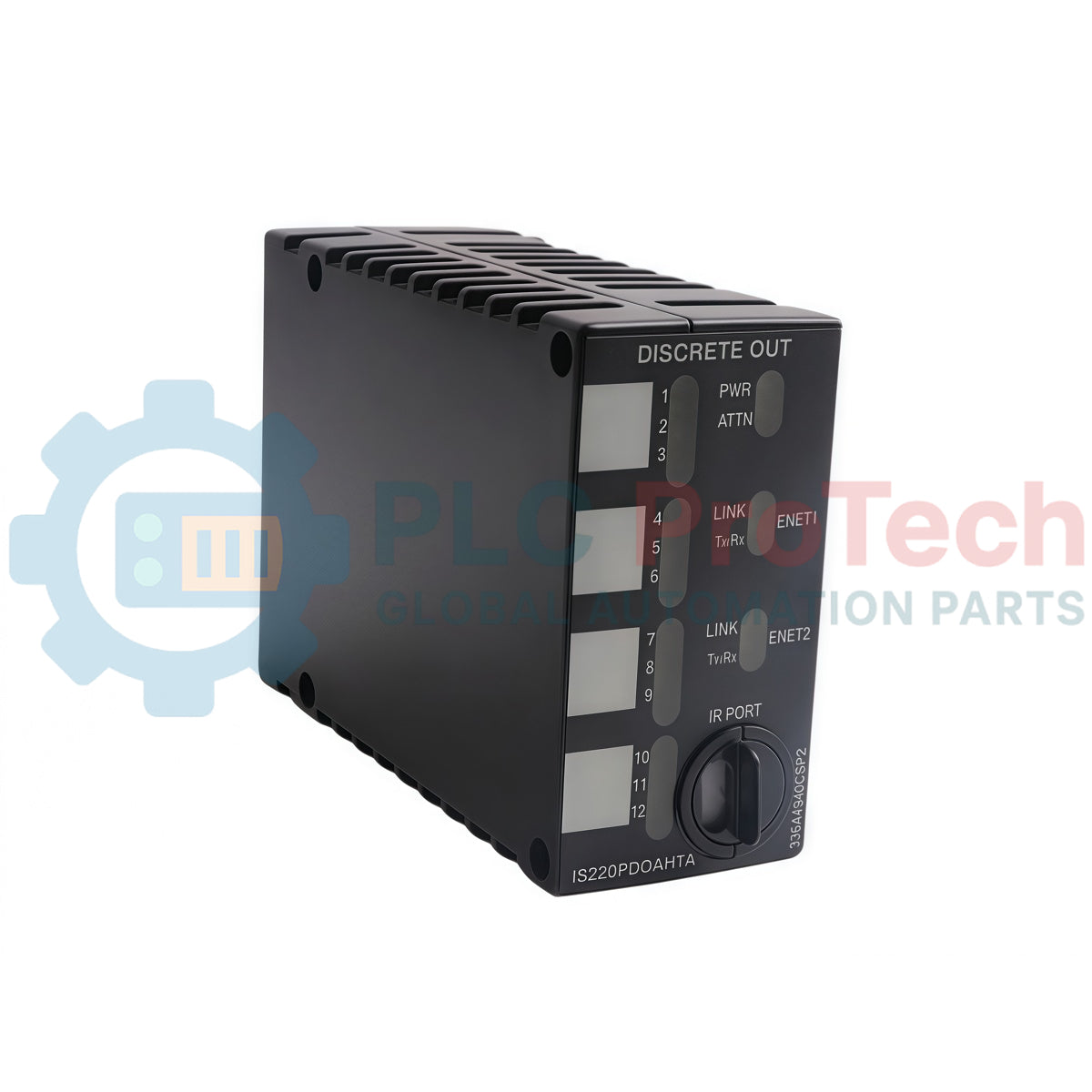

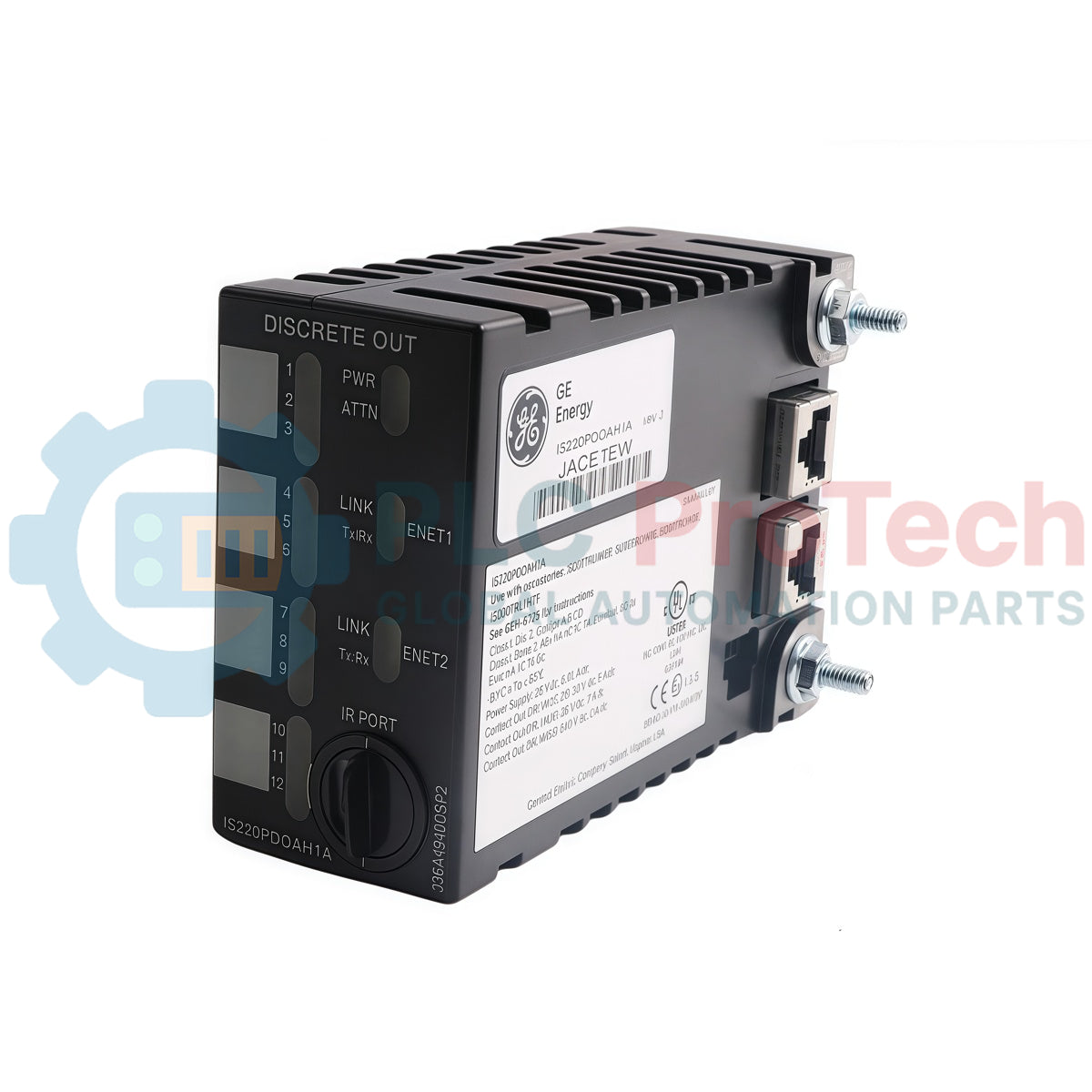

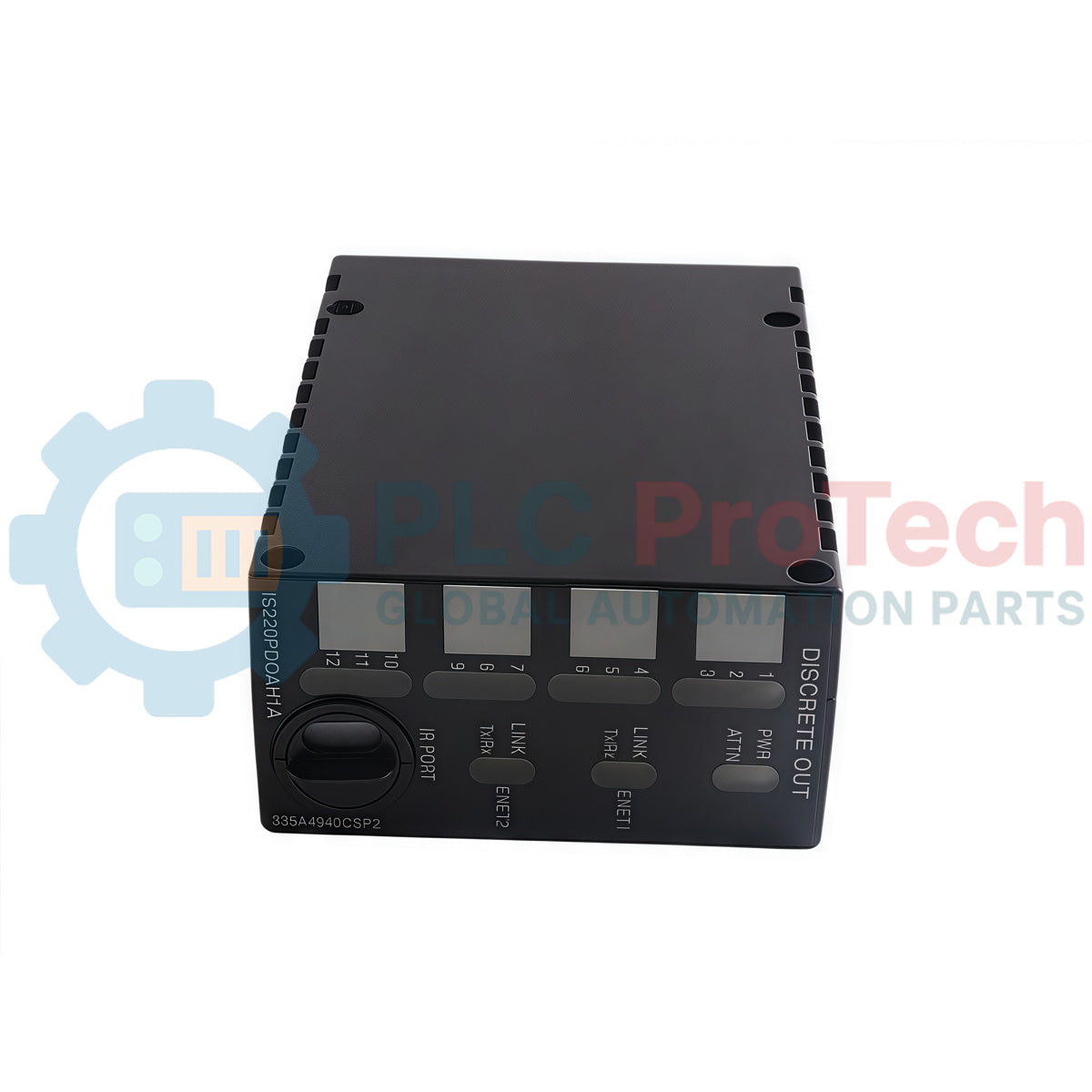

แพ็กเอาต์พุตดิจิทัล GE Mark VIe IS220PDOAH1A

ภาพรวมผลิตภัณฑ์

 IS220PDOAH1A (IS220PDOAH1A) เป็นโมดูลควบคุมอุตสาหกรรมที่ใช้ไมโครโปรเซสเซอร์และมีความน่าเชื่อถือสูง ผลิตโดย General Electric สำหรับสถาปัตยกรรมระบบควบคุมแบบกระจาย Mark VIe โมดูล I/O เฉพาะนี้ได้รับการออกแบบให้ทำหน้าที่เป็นอินเทอร์เฟซระหว่างอีเทอร์เน็ตกับขั้วต่อภาคสนามขั้นสูง โดยประสานตรรกะคำสั่งแบบเรียลไทม์จากโหนดควบคุมหลักไปยังอุปกรณ์ภาคสนามดิจิทัลระยะไกล โรงงานโครงสร้างพื้นฐานที่มีกระบวนการต่อเนื่องที่สำคัญ เช่น โรงไฟฟ้าแบบคอมไบน์ไซเคิล ระบบกลั่นในโรงกลั่นน้ำมัน และโรงงานสกัดเหมืองแร่ขนาดใหญ่ ต่างพึ่งพา IS220PDOAH1A (IS220PDOAH1A) เพื่อจัดการการสั่งงานวาล์วแบบไบนารีและตรรกะการทริปเบรกเกอร์ ด้วยการผสานชิปประมวลผลความเร็วสูงเข้ากับการป้อนกลับสถานะคอยล์แบบวงจรปิดอย่างครอบคลุม โมดูลนี้จึงตรวจสอบว่าเอาต์พุตภายนอกสอดคล้องกับโค้ดคำสั่งภายใน ช่วยลดความหน่วงในการสื่อสาร ตรวจจับความขัดข้องทางไฟฟ้าของคอยล์ได้ทันที และปกป้องเครื่องจักรหนักราคาแพงจากการหยุดทำงานที่ไม่คาดคิดและช่วงเวลาหยุดระบบที่ไม่ได้ตั้งโปรแกรมไว้อย่างต่อเนื่อง

กรอบสถาปัตยกรรมและความเข้ากันได้กับขั้วต่อ

โครงสร้างพื้นฐานฮาร์ดแวร์ ลิงก์การสื่อสาร และเส้นทางป้องกันวงจรของอุปกรณ์ IS220PDOAH1A ช่วยให้ติดตามสัญญาณได้อย่างเสถียรภายใต้ข้อกำหนดอันหนักหน่วงของงานอุตสาหกรรม

• ความซ้ำซ้อนของอีเทอร์เน็ตแบบเครือข่ายคู่: ติดตั้งพอร์ตอีเทอร์เน็ต RJ45 คู่ที่ออกแบบให้ทำงานพร้อมกันบนเครือข่าย I/O แยกกันสองเครือข่าย สร้างโครงข่ายการสื่อสารที่เชื่อถือได้ ซึ่งช่วยให้สตรีมข้อมูลสลับเส้นทางได้อย่างราบรื่นหากเครือข่ายหลักขัดข้อง

• การตรวจสอบรีเลย์แบบวงจรปิด: ควบคุมช่องเอาต์พุตดิสครีตแยกกันได้สูงสุดสิบสองช่องอย่างต่อเนื่อง โดยดำเนินการตามคำสั่งพร้อมตรวจสอบความสมบูรณ์ของเอาต์พุตผ่านสายป้อนกลับสถานะฮาร์ดแวร์โดยตรงที่ส่งกลับมาจากฐานขั้วต่อ

• การแยกการจ่ายไฟเริ่มต้นอย่างชาญฉลาด: มีวงจรอินเตอร์ล็อกเปิดใช้งานเอาต์พุตโดยเฉพาะ ซึ่งทำให้สายดิจิทัลทั้งสิบสองสายอยู่ในสถานะเปิดและตัดการทำงานระหว่างการบูตบอร์ดระยะแรก เพื่อป้องกันการสับเปลี่ยนภาคสนามที่ไม่ปลอดภัยก่อนการทดสอบตัวเองของโปรเซสเซอร์ภายในทั้งหมดจะผ่าน

• การเชื่อมต่อกับขั้วต่ออเนกประสงค์: ผสานปลั๊กเชิงกล DC-37 พินที่ทนทาน ซึ่งจัดแนวให้เชื่อมต่อโดยตรงกับบล็อกขั้วต่อเอาต์พุตดิจิทัลเฉพาะหกชุด ทำงานร่วมกันได้อย่างราบรื่นกับแผงรีเลย์โซลิดสเตตมาตรฐาน (SRLY และ TRLYH1B, C, D, F) หรือรุ่นรีเลย์แม่เหล็กไฟฟ้าเฉพาะทาง (TRLYH1E)

• การป้องกันกระแสกระชากขณะถอดเปลี่ยนขณะทำงาน: สร้างมาพร้อมวงจรซอฟต์สตาร์ตแบบแอ็กทีฟในรางจ่ายไฟ 28 VDC ภายใน ช่วยให้ช่างซ่อมบำรุงสามารถถอดหรือเสียบบอร์ดขณะที่สายยังมีกระแสไฟได้โดยไม่ทำให้เกิดกระแสไฟกระชากชั่วขณะเข้าสู่บัสแผงควบคุมร่วม

ตัวชี้วัดประสิทธิภาพและข้อจำกัดด้านสิ่งแวดล้อม

คำถามที่พบบ่อยเกี่ยวกับวงจรชีวิตระบบและการวินิจฉัย

ความแตกต่างด้านการทำงานระหว่างการใช้รีเลย์โซลิดสเตตกับรีเลย์แม่เหล็กไฟฟ้ากับแผงนี้คืออะไร

ตัวเลือกนี้ขึ้นอยู่กับรุ่นแผงขั้วต่อปลายทางที่เลือกใน ToolboxST ทั้งหมด การเชื่อมต่อกับการกำหนดค่า TRLYH1B, C, D หรือ F จะส่งเอาต์พุต PDOA ทั้งสิบสองช่องไปยังรีเลย์โซลิดสเตต เพื่อเพิ่มประสิทธิภาพเวลารอบการทำงานความเร็วสูง การจับคู่โมดูลกับแผงขั้วต่อ TRLYH1E จะเปลี่ยนเส้นทางเอาต์พุตไปยังรีเลย์หน้าสัมผัสแม่เหล็กไฟฟ้าที่ทนทาน ซึ่งให้ฉนวนกั้นที่มีความทนทานสำหรับการสวิตช์โหลดเหนี่ยวนำกำลังสูงและแรงดันไฟฟ้าสูง

ผู้ปฏิบัติงานตีความสถานะขัดข้องโดยใช้ไฟ LED ภายนอกตัวเครื่องทั้งสี่ดวงอย่างไร

LED ภายนอกทั้งสี่ดวงแสดงข้อมูลวินิจฉัยแบบเรียลไทม์โดยไม่ต้องสอบถามระบบ ไฟ Power และ Attention แสดงสถานะความสมบูรณ์ภายในของบอร์ดระหว่างการเริ่มต้นระบบ ขณะที่ไฟ TxRx และ Link ติดตามการรับส่งแพ็กเก็ตผ่านพอร์ต Ethernet แบบสำรอง หากการวินิจฉัยภายในตรวจพบความขัดข้องของส่วนประกอบ ไฟ Attention จะเปลี่ยนสถานะ ทำให้ช่างเทคนิคตรวจสอบข้อผิดพลาดได้ก่อนถอดบอร์ดออกจากการให้บริการ

IS220PDOAH1A สามารถรองรับการเปลี่ยนฮาร์ดแวร์ทั้งชุดขณะที่ตู้ควบคุมโดยรอบยังทำงานอยู่ได้หรือไม่

ใช่ โมดูลนี้มีวงจรเริ่มทำงานแบบนุ่มนวลภายใน ซึ่งควบคุมกระแสกระชากเมื่อเชื่อมต่อสายไฟแบบ 3 พินอีกครั้ง คุณสมบัตินี้ช่วยให้ช่างเทคนิคภาคสนามเปลี่ยนอุปกรณ์ขณะจ่ายไฟได้บนเทอร์มินัลบอร์ดที่ยังทำงานอยู่ โดยป้องกันแรงดันตกบนแหล่งจ่าย 28 VDC ร่วม ซึ่งมิฉะนั้นอาจส่งผลต่อแพ็ก I/O ที่อยู่ติดกัน

คู่มือวิศวกรรมและการติดตั้ง

• การจัดแนวขายึดทางกลและการลดแรงดึงที่คอนเน็กเตอร์:

  เมื่อเสียบ IS220PDOAH1A เข้ากับคอนเน็กเตอร์บนเทอร์มินัลบอร์ดที่กำหนดโดยตรง ให้ยึดตัวเรือนด้วยสตัดเกลียวในตัวที่อยู่ติดกับอินเทอร์เฟซ RJ45 ปรับขายึดสำหรับติดตั้งโมดูลเพื่อขจัดแรงที่กระทำในมุมฉากต่อชุดพินของอินเทอร์เฟซ DC-37 การจัดแนวทางกลให้เหมาะสมช่วยลดความเค้นเชิงโครงสร้างต่อจุดบัดกรีแบบติดตั้งบนพื้นผิวตลอดระยะเวลาการทำงานที่ยาวนาน

• โพรโทคอลการจัดวางและเดินสายเครือข่ายสำรอง:

  เมื่อติดตั้งเครือข่าย I/O แบบสำรอง ให้ต่อสาย Ethernet จากคอนโทรลเลอร์หลักเข้าพอร์ต ENET1 และต่อสายเครือข่ายควบคุมเสริมเข้าพอร์ต ENET2 เดินสาย Ethernet ทั้งสองเส้นผ่านเส้นทางแยกกันในรางเดินสายของแผง เพื่อป้องกันไม่ให้เพลิงไหม้เฉพาะจุดในถาดสายหรือความเสียหายทางกลเพียงจุดเดียวตัดการเชื่อมต่อข้อมูลทั้งหมดจากโมดูล

• แนวทางการไหลเวียนอากาศในตู้และระยะห่างจากสภาพแวดล้อม:

  โมดูล PDOA มีแชสซีอะลูมิเนียมแบบมีช่องระบายอากาศ ซึ่งออกแบบมาเพื่อระบายความร้อนด้วยการพาความร้อนแบบพาสซีฟภายในช่วงอุณหภูมิแวดล้อมขณะทำงาน -20 ถึง +55 องศาเซลเซียส เว้นช่องว่างโล่งรอบช่องระบายอากาศภายนอกอย่างน้อย 3 ซม. เพื่อให้อากาศไหลเวียนได้อย่างไม่มีสิ่งกีดขวาง ตรวจสอบสภาพแวดล้อมภายในตู้เป็นระยะ เพื่อป้องกันการเคลือบสะสมของฝุ่นละอองหนาแน่นที่ทำหน้าที่เป็นฉนวนให้แชสซีและทำให้เกิดความเค้นทางความร้อนเฉพาะจุด
