คำอธิบาย

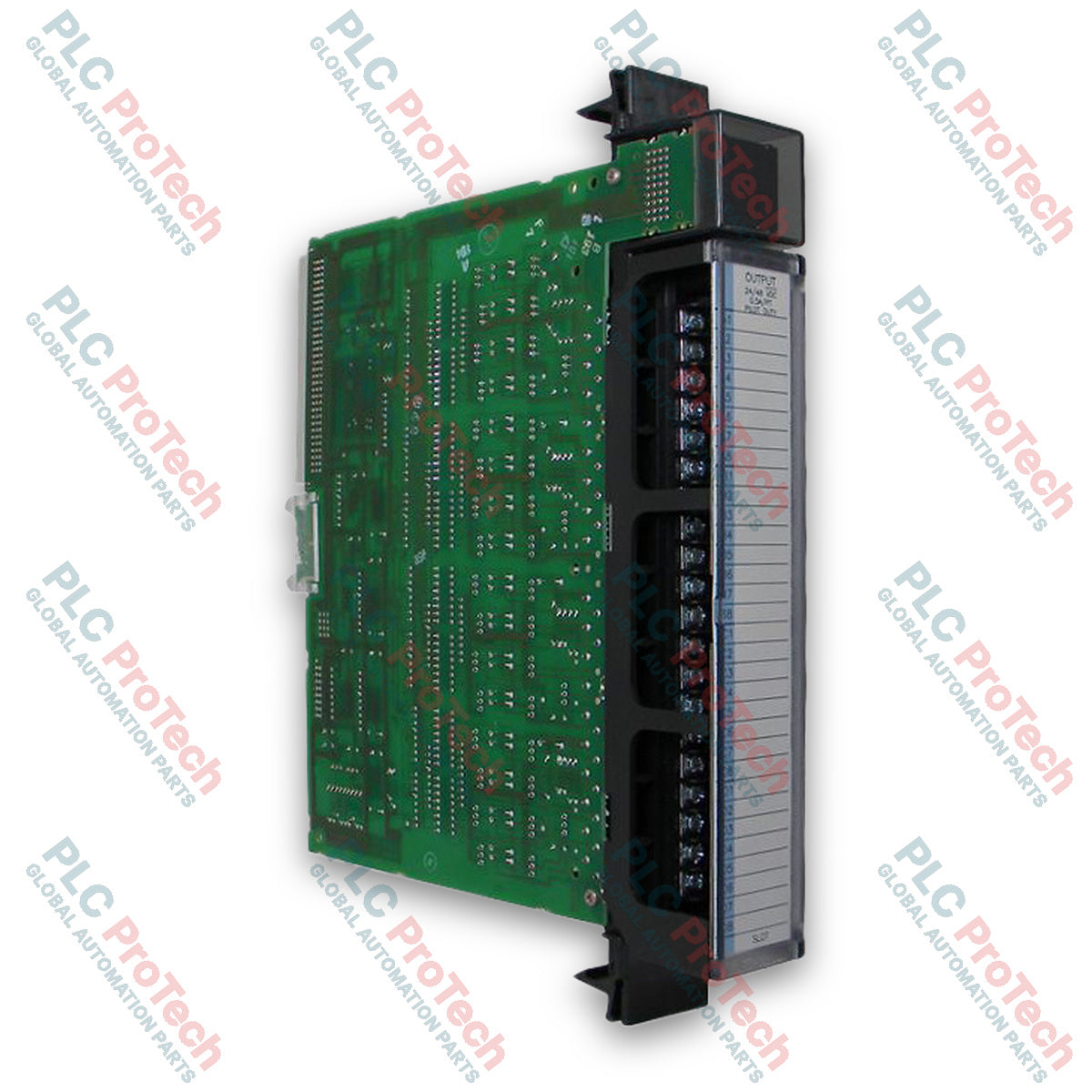

IC697MDL253 ของ General Electric เป็นโมดูลอินพุตดิสครีต AC 24 โวลต์ประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับแพลตฟอร์มคอนโทรลเลอร์แบบโปรแกรมได้ Series 90-70 โมดูลนี้มีจุดอินพุต 32 จุด จัดเป็น 4 กลุ่มแบบแยกอิสระ กลุ่มละ 8 จุด ทำให้แต่ละกลุ่มทำงานกับเฟสที่แตกต่างกันของระบบแหล่งจ่ายไฟ AC ได้

ออกแบบมาสำหรับการใช้งานในอุตสาหกรรม IC697MDL253 มีโครงสร้างอินพุตแบบตัวต้านทาน ซึ่งมีคุณลักษณะกระแส-แรงดันเป็นไปตามมาตรฐาน IEC Type 1 รองรับอุปกรณ์ควบคุมหลากหลายประเภทได้อย่างราบรื่น รวมถึงปุ่มกด ลิมิตสวิตช์ ซีเลกเตอร์สวิตช์ และพร็อกซิมิตีสวิตช์แบบอิเล็กทรอนิกส์ชนิดสองสายและสามสาย

การเชื่อมต่อทำได้ง่ายขึ้นด้วยไฟ LED แสดงสถานะที่ติดตั้งอยู่ด้านบนของโมดูลเพื่อให้ตรวจวินิจฉัยจากด้านลอจิกได้อย่างรวดเร็ว อุปกรณ์นี้ใช้แผงขั้วต่อสายภาคสนามแบบถอดได้ และมีการกำหนดร่องเสียบเชิงกลเพื่อป้องกันการติดตั้งในช่องผิดระหว่างการบำรุงรักษาหรือการเปลี่ยนชิ้นส่วน

คุณสมบัติ

จุดอินพุตแบบแยกอิสระ 32 จุด: จัดเป็น 4 กลุ่มอิสระ กลุ่มละ 8 จุด เพื่อรองรับความยืดหยุ่นของแหล่งจ่ายไฟ AC หลายเฟส รองรับพร็อกซิมิตีสวิตช์: รองรับเซนเซอร์พร็อกซิมิตีแบบอิเล็กทรอนิกส์ทั้งชนิดสองสายและสามสายอย่างเต็มรูปแบบ ตัวกรองในตัว: เวลาหน่วงตัวกรองอินพุตมาตรฐาน 20 มิลลิวินาทีเพื่อระงับสัญญาณรบกวนทางไฟฟ้า ไฟ LED วินิจฉัย: ไฟแสดงสถานะเปิด-ปิดด้านลอจิกสำหรับอินพุตแต่ละช่อง การกำหนดร่องเสียบเชิงกล: ป้องกันการเปลี่ยนโมดูลผิดโดยไม่ตั้งใจระหว่างการบำรุงรักษาภาคสนาม แผงขั้วต่อแบบถอดได้: ช่วยให้ติดตั้งและเปลี่ยนสายได้ง่ายโดยไม่รบกวนสายภาคสนาม

การใช้งาน

ระบบอัตโนมัติในอุตสาหกรรมแบบดิสครีต: การตรวจสอบสถานะเครื่องจักร ปุ่มกดบนแผงควบคุม และลิมิตสวิตช์ ระบบ AC หลายเฟส: การใช้งานที่ต้องการกลุ่มอินพุตแบบแยกอิสระซึ่งเชื่อมต่อกับเฟสแหล่งจ่ายไฟ AC ที่แยกจากกัน เครือข่ายตรวจจับระยะใกล้: การเชื่อมต่อกับตัวตรวจจับระยะใกล้แบบ 2 สายและ 3 สายในสภาพแวดล้อมที่รุนแรง การอัปเกรด PLC Series 90-70: ใช้ทดแทนโดยตรงหรือขยายสถาปัตยกรรมการควบคุมแบบติดตั้งบนแร็กของ General Electric รุ่นเก่า

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

แผงขั้วต่อสายไฟภาคสนาม: เทอร์มินัลบล็อกแบบสกรูแคลมป์ถอดได้ รองรับขนาดสายตั้งแต่ #22 AWG (0.36 mm2) ถึง #14 AWG (2.10 mm2) ขั้วแหล่งจ่ายไฟ: ขั้วอินพุตแหล่งจ่ายไฟแยกกัน (10, 20, 30, 40) สำหรับกลุ่มอินพุตแบบแยกวงจรทั้งสี่กลุ่ม ขั้วต่อแบ็กเพลน: อินเทอร์เฟซที่เป็นไปตามมาตรฐาน VME C.1 สำหรับการเสียบเข้ากับแร็ก Series 90-70 โดยตรง

แนวทางการติดตั้ง

การตัดการเชื่อมต่อแหล่งจ่ายไฟ: ตัดไฟแร็กระบบทุกครั้งก่อนใส่หรือถอดโมดูลหรือแผงขั้วต่อแบบถอดได้ การถอดแผงขั้วต่อ: คลายสกรูแจ็กสกรูของโมดูลในตัวโดยหมุนทวนเข็มนาฬิกา แล้วกางแผงขั้วต่อออกด้านนอก ห้ามดึงที่ประตูบานพับโดยตรง ระยะห่างเพื่อการระบายอากาศ: ตรวจสอบให้มีระยะห่างอย่างน้อย 6 นิ้ว (152 มม.) เหนือและใต้ตะแกรงแร็ก เพื่อรักษาการไหลเวียนของอากาศเพื่อระบายความร้อนอย่างเหมาะสม การรวมมัดสายไฟ: ยึดมัดสายไฟภาคสนามด้วยตัวล็อกเคเบิลไทที่อยู่บริเวณมุมล่างของแผงขั้วต่อ เพื่อป้องกันแรงดึงที่ขั้วต่อ
