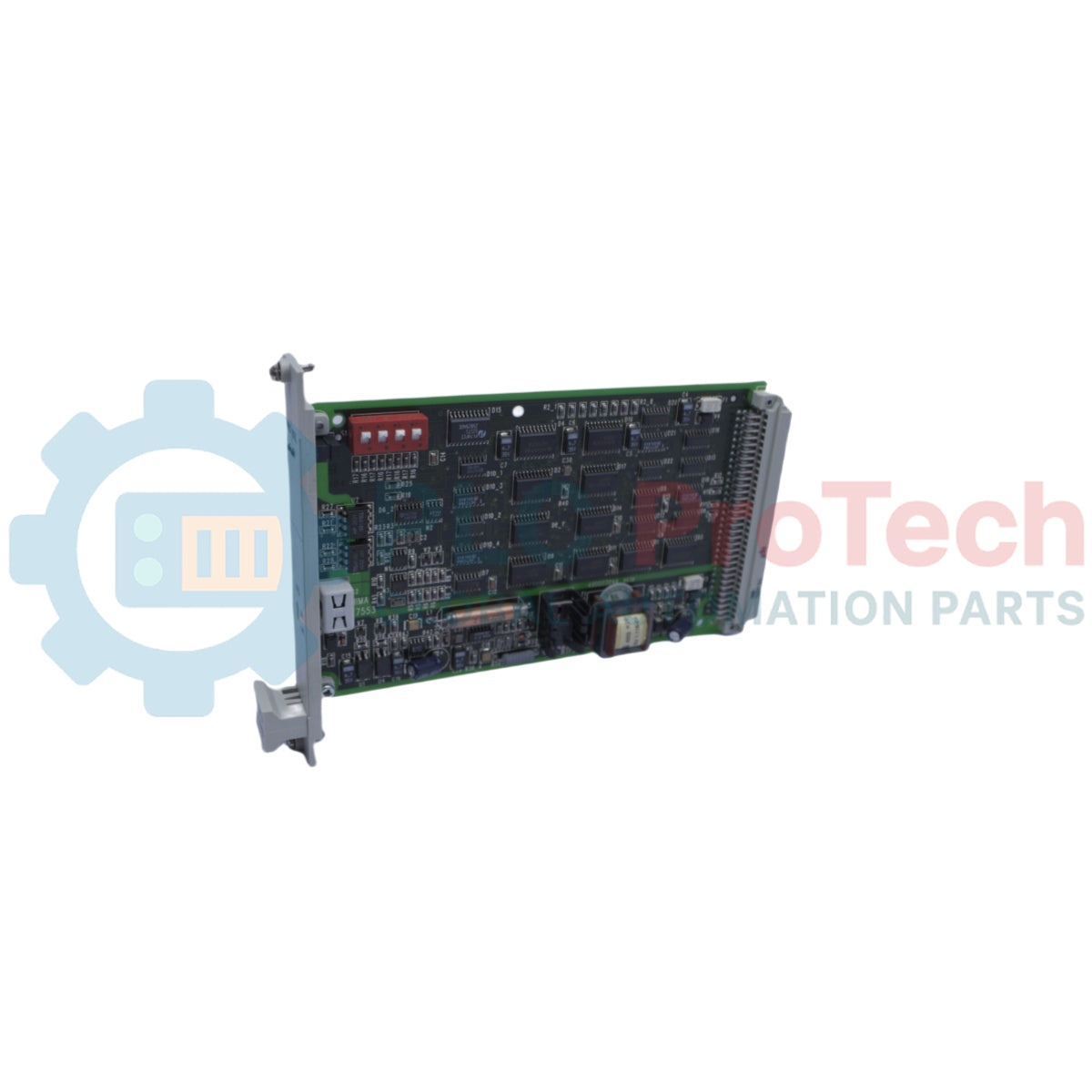

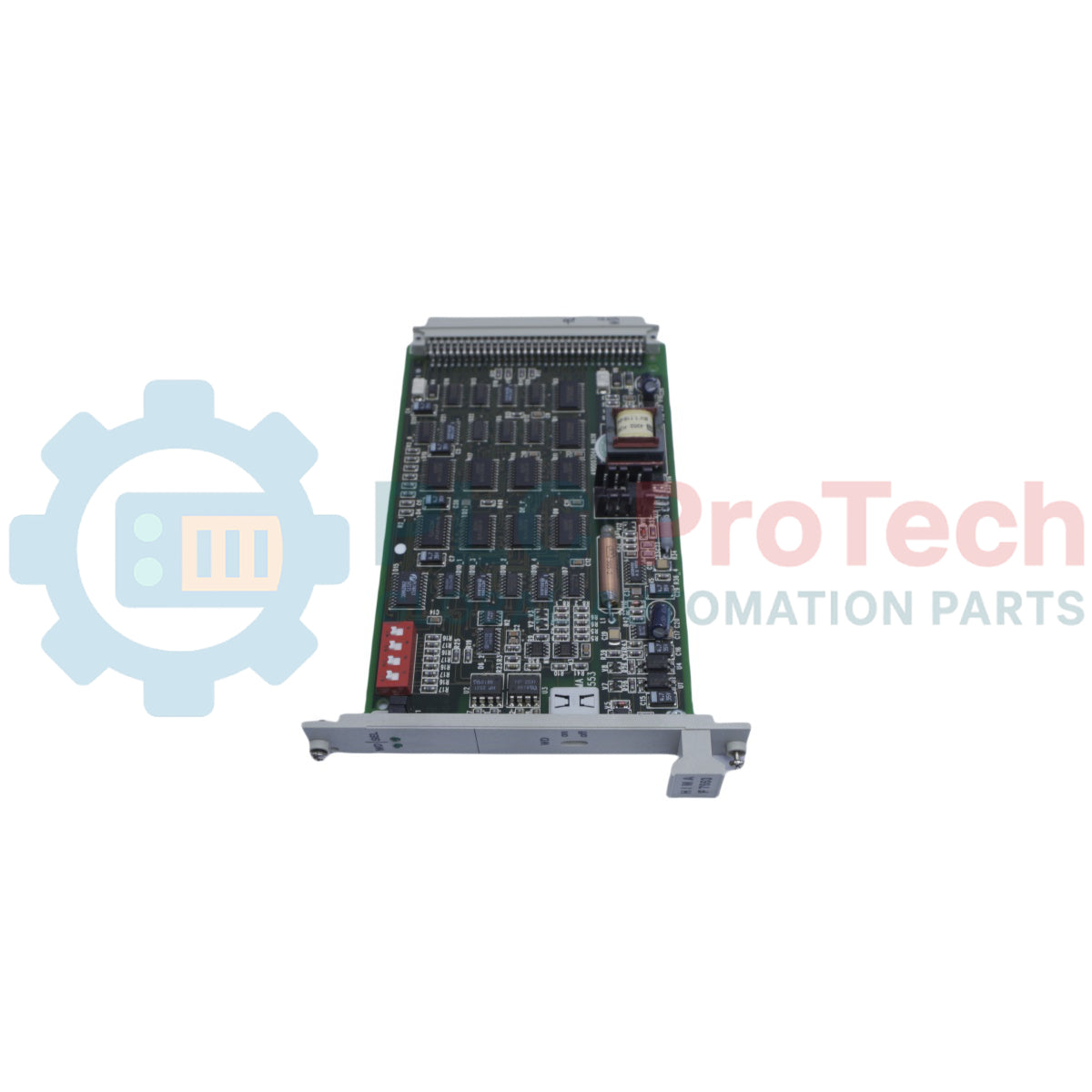

โมดูลคัปปลิง HIMA F 7553 สำหรับระบบควบคุมความปลอดภัย PES H51q

ออกแบบมาสำหรับการบำรุงรักษา IO Subrack ออนไลน์ในระบบ H51q

F 7553 (F7553) เป็นโมดูลคัปปลิงของ HIMA ที่พัฒนาสำหรับแพลตฟอร์มควบคุมความปลอดภัย PES H51q โมดูลนี้ทำงานภายในชุดประกอบ B 9302 และจัดการการสื่อสารของวอตช์ด็อก การส่งสัญญาณการเข้าถึง IO subrack และฟังก์ชันตรวจสอบแหล่งจ่ายไฟภายในสถาปัตยกรรมตัวควบคุมความปลอดภัย วิศวกรมักติดตั้งโมดูลนี้ในระบบหยุดทำงานฉุกเฉินของโรงกลั่น ระบบจัดการหัวเผา และการใช้งานป้องกันกังหัน ซึ่งจำเป็นต้องทำงานอย่างปลอดภัยเมื่อเกิดความขัดข้องโดยไม่หยุดชะงัก

ข้อได้เปรียบด้านการปฏิบัติงานที่สำคัญของ F 7553 คือความสามารถในการปิดใช้งานสัญญาณวอตช์ด็อกชั่วคราวระหว่างขั้นตอนการเปลี่ยนโมดูล ทำให้เจ้าหน้าที่บำรุงรักษาสามารถเปลี่ยนโมดูลคัปปลิงได้โดยไม่กระตุ้นการหยุดทำงานฉุกเฉินทั่วทั้งโรงงาน ในอุตสาหกรรมกระบวนการที่มีความสำคัญสูง ความสามารถนี้ช่วยลดเวลาหยุดทำงานที่เกี่ยวข้องกับการบำรุงรักษา และป้องกันการหยุดชะงักของการผลิตโดยไม่จำเป็น

โครงสร้างการทำงานภายใน

โมดูล F 7553 รวมการจัดการวอตช์ด็อก ลอจิกกำหนดที่อยู่ IO และการตรวจสอบแหล่งจ่ายไฟไว้ในรูปแบบกะทัดรัดขนาด 4 TE

องค์ประกอบการทำงานหลักประกอบด้วย:

สถาปัตยกรรมนี้รองรับการทำงานอย่างต่อเนื่องของระบบความปลอดภัย H51q พร้อมช่วยให้ขั้นตอนการบำรุงรักษาภายในตู้ IO แบบกระจายทำได้ง่ายขึ้น

ข้อมูลทางเทคนิค

คำถามที่พบบ่อยจากวิศวกรบำรุงรักษา

สามารถเปลี่ยน F 7553 ขณะที่ระบบยังทำงานอยู่ได้หรือไม่?
ได้ สวิตช์ระงับวอตช์ด็อกในตัวช่วยให้เปลี่ยนโมดูลได้โดยไม่เริ่มการหยุดทำงานฉุกเฉินของระบบ

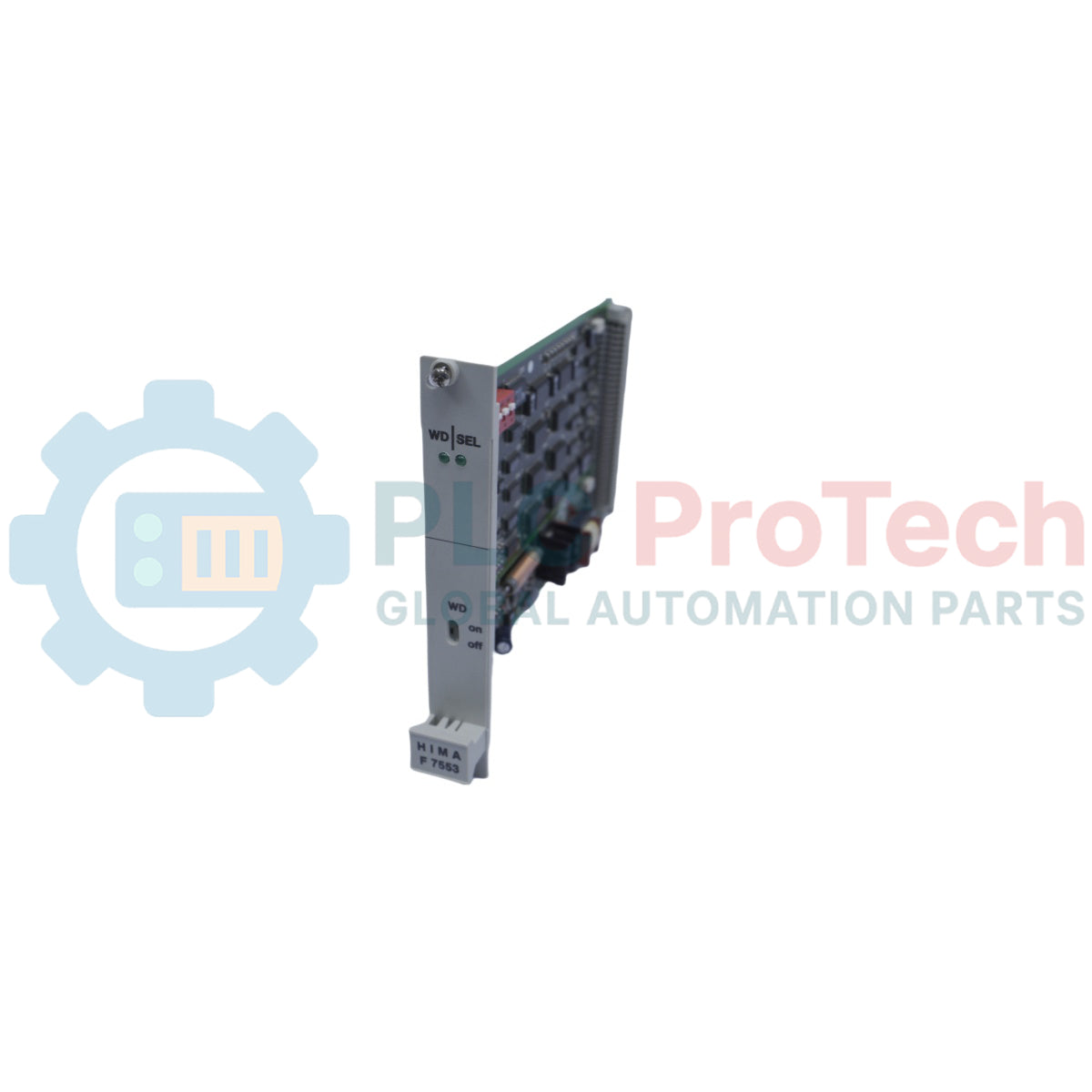

ไฟ LED WD แสดงอะไร?
ไฟ LED WD ยืนยันว่ามีสัญญาณวอตช์ด็อกแบบปลอดภัยเมื่อเกิดความขัดข้องจากตัวควบคุมความปลอดภัย

เหตุใดสวิตช์กำหนดรหัสจึงมีความสำคัญ?
สวิตช์ S1.1 ถึง S1.4 กำหนดที่อยู่ของบัส IO และ subrack การตั้งค่าที่ไม่ถูกต้องอาจทำให้ไม่สามารถสื่อสารกับโมดูลศูนย์กลางได้

โมดูลตรวจสอบความเสถียรของแหล่งจ่ายไฟ IO subrack หรือไม่?
ตรวจสอบ โมดูล F 7553 ตรวจสอบแหล่งจ่ายไฟ 5 V ของ IO subrack และส่งข้อมูลสถานะการวินิจฉัยไปยังโมดูลควบคุมศูนย์กลาง

หมายเหตุภาคสนามสำหรับการติดตั้งและการบริการ

ก่อนเปลี่ยนโมดูลคัปปลิง ให้ตรวจสอบตำแหน่งของสวิตช์ระงับวอตช์ด็อกอย่างรอบคอบ การใช้งานไม่ถูกต้องอาจทำให้การสื่อสารกับ IO subrack ที่เกี่ยวข้องหยุดชะงัก

จัดทำบันทึกการตั้งค่าสวิตช์ S1.1 ถึง S1.4 ที่มีอยู่เสมอก่อนถอดโมดูล การกำหนดที่อยู่ไม่ถูกต้องยังคงเป็นหนึ่งในข้อผิดพลาดด้านการเริ่มใช้งานที่พบบ่อยที่สุดในตู้ H51q รุ่นเก่า

ในห้องควบคุมที่มีอุณหภูมิสูง ควรรักษาการไหลเวียนของอากาศรอบแร็ก IO ที่มีอุปกรณ์หนาแน่นให้เพียงพอ ความเค้นจากความร้อนอย่างต่อเนื่องอาจทำให้อายุการใช้งานของส่วนประกอบระบบ H51q รุ่นเก่าสั้นลง
