HIMA

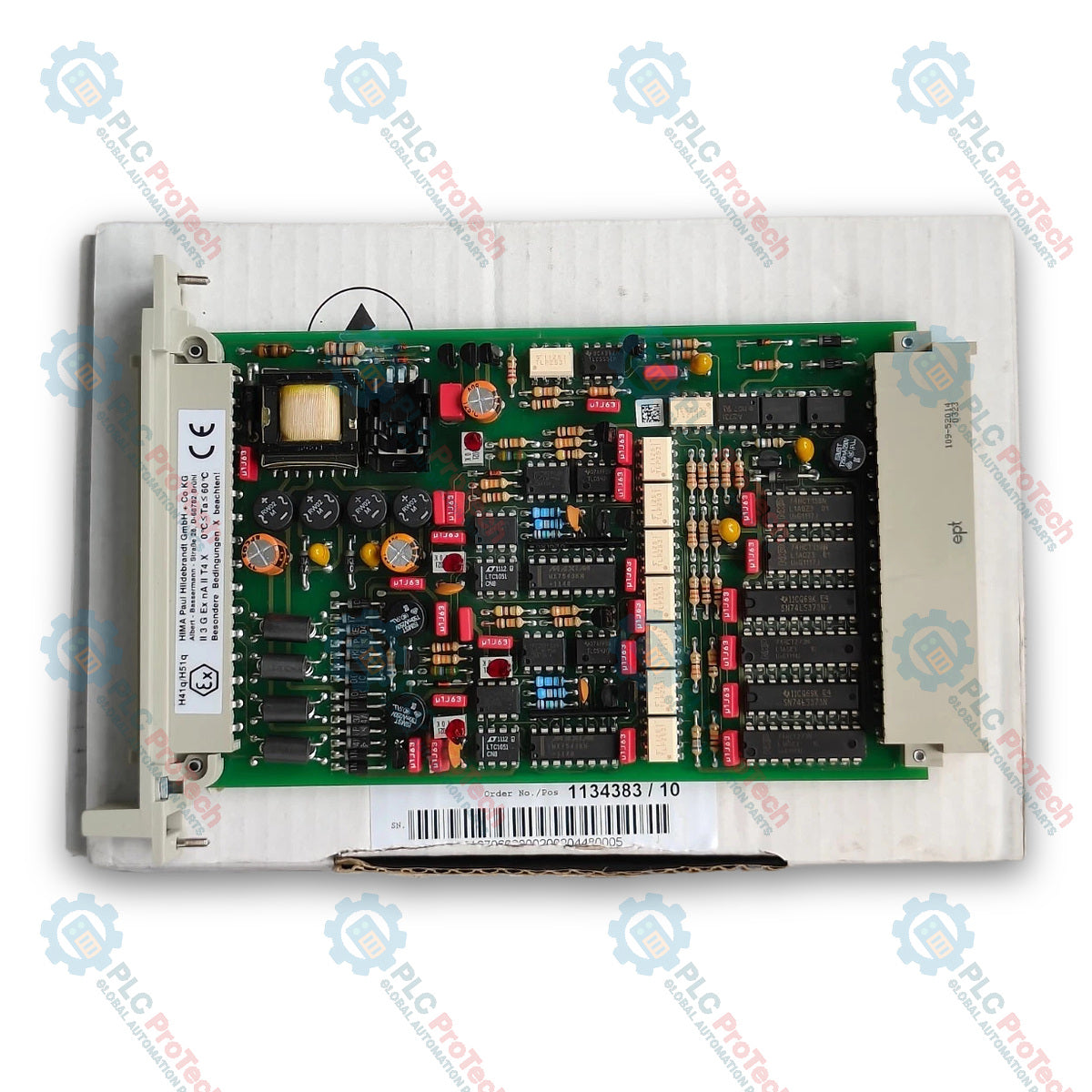

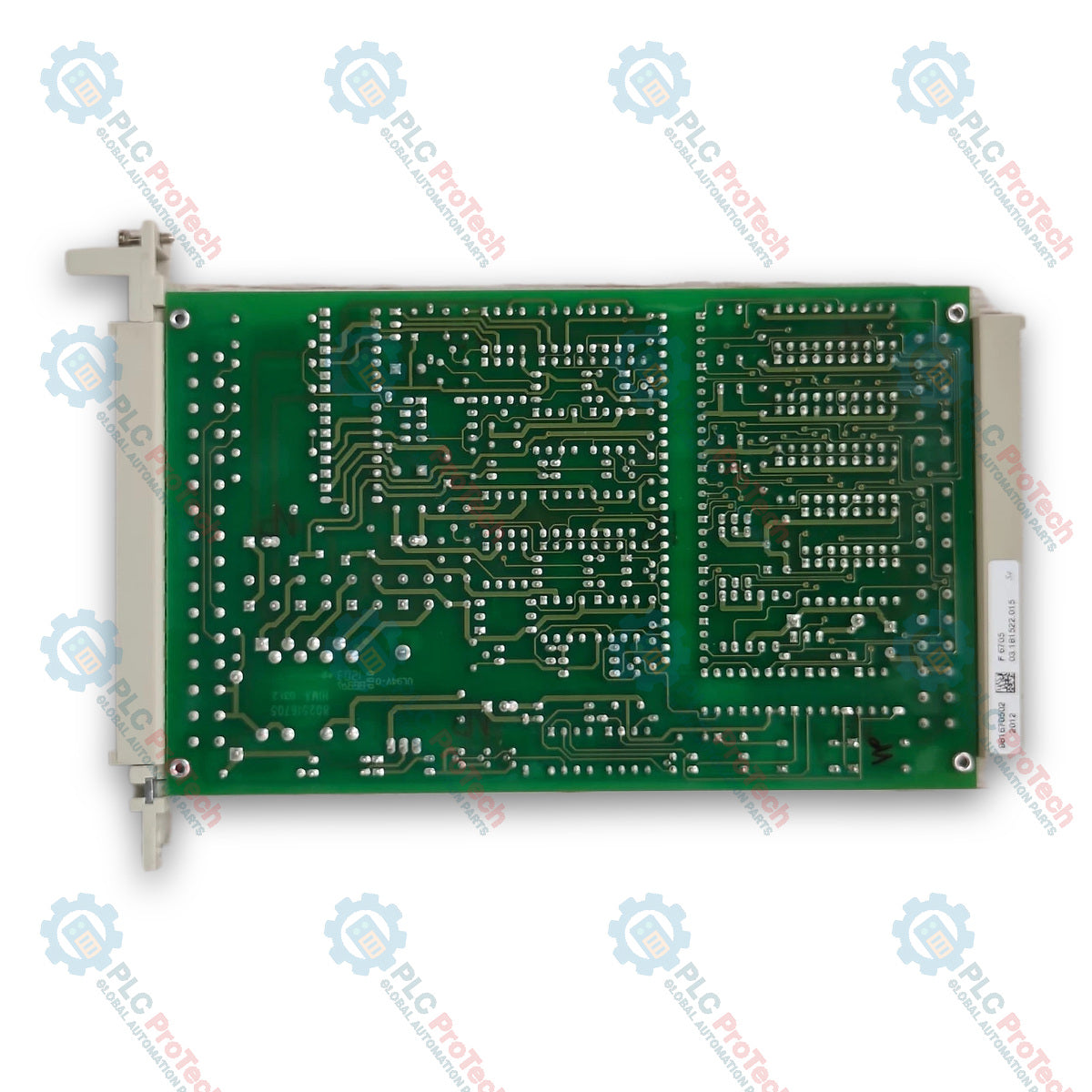

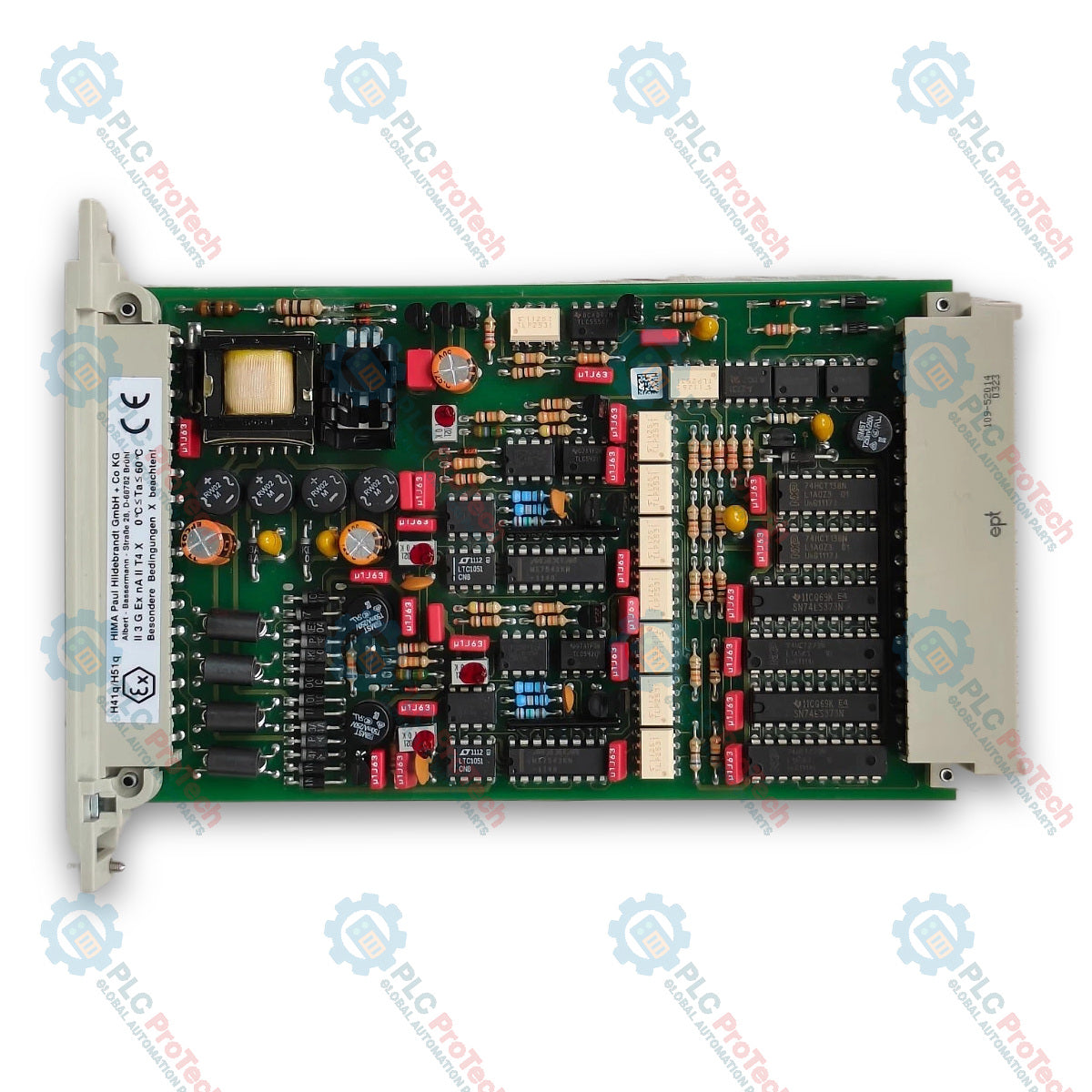

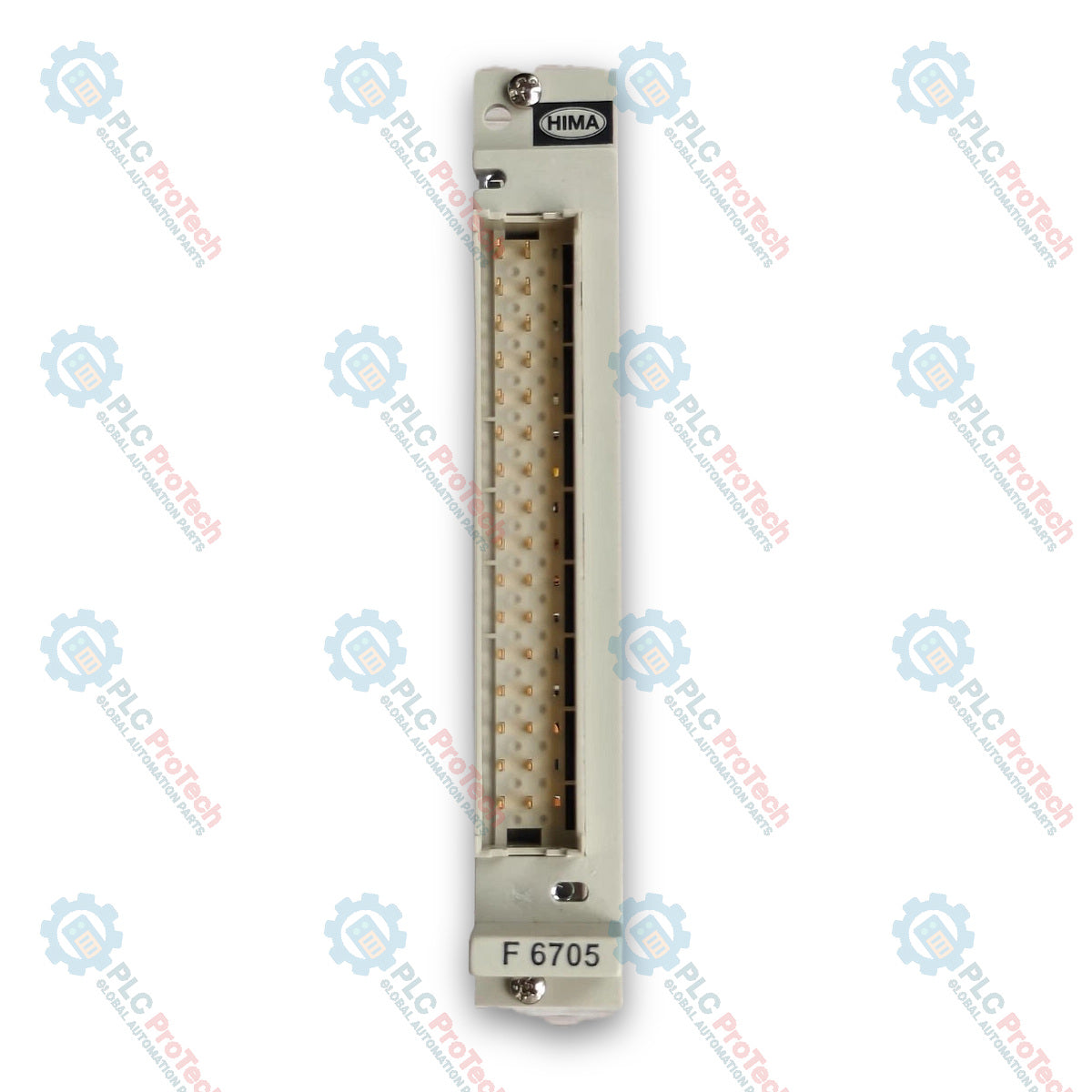

HIMA F 6705 HIQuad โมดูลแปลงสัญญาณดิจิทัล/อนาล็อกแบบ 2 ช่อง

SKU F6705

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: HIMA

  • Product No.: F6705

  • Country of origin:เยอรมนี

  • Product Type: ตัวแปลงดิจิทัลเป็นแอนะล็อก

  • Payment: T/T, Western Union

  • Weight: 350g

  • Dimensions: 20 x 130 x 180 มม.

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

F 6705 ของ HIMA เป็นตัวแปลงดิจิทัล/แอนะล็อก 2 ช่องที่ออกแบบมาสำหรับการแปลงสัญญาณที่เกี่ยวข้องกับความปลอดภัยในโหมดจ่ายกระแสหรือโหมดรับกระแส โมดูลนี้ทำงานในระบบเครื่องมือวัดเพื่อความปลอดภัยที่รองรับข้อกำหนดระดับ AK 1 ... 6 และรับข้อมูลผ่าน VO bus ภายใน F 6705 มีเอาต์พุตแอนะล็อก 2 ช่องที่แยกทางไฟฟ้าจากกัน แต่ละช่องสามารถจ่ายสัญญาณกระแส 0/4 ... 20 mA พร้อมการแยกวงจรตัดการทำงานเพื่อความปลอดภัยในตัว ระหว่างการทำงานอย่างต่อเนื่อง ระบบทดสอบภายในอัตโนมัติจะตรวจสอบความเป็นเชิงเส้นของ ตัวแปลง D/A 12 บิต การรบกวนข้ามช่องสัญญาณเอาต์พุตแต่ละช่อง และความสามารถในการตัดการทำงานเพื่อความปลอดภัยอย่างต่อเนื่อง

คุณสมบัติ

  • ช่องเอาต์พุตแอนะล็อก 2 ช่องที่แยกทางไฟฟ้าจากกัน พร้อมการแยกเพื่อความปลอดภัย
  • กำหนดค่าการทำงานเป็นโหมดจ่ายกระแสหรือโหมดรับกระแสได้สำหรับแต่ละช่องสัญญาณ
  • การทดสอบอัตโนมัติอย่างต่อเนื่องของความเป็นเชิงเส้นของตัวแปลง D/A การรบกวนข้ามช่องสัญญาณ และการตัดการทำงานเพื่อความปลอดภัย
  • รองรับการกำหนดค่าเอาต์พุตสำรองซ้ำแบบขนานและโหมดกระแสแบบสองขั้ว (-20 mA ถึง +20 mA)
  • กลไกตัดการทำงานเพื่อความปลอดภัยในตัวสำหรับการทำงานของระบบที่ปลอดภัยเมื่อขัดข้อง

การใช้งาน

  • ระบบเครื่องมือวัดเพื่อความปลอดภัย (SIS) ที่ต้องเป็นไปตามข้อกำหนดระดับ AK 1 ... 6
  • วงจรควบคุมกระบวนการแบบปลอดภัยเมื่อขัดข้อง โดยใช้เอาต์พุตแอนะล็อก 0/4 ... 20 mA
  • การกำหนดค่าควบคุมเอาต์พุตกระแสแบบสำรองซ้ำและแบบสองขั้ว

ข้อมูลการสั่งซื้อ

หมายเลขชิ้นส่วน / รุ่น คำอธิบาย
F 6705 โมดูลแปลงดิจิทัล/แอนะล็อก 2 ช่องที่เกี่ยวข้องกับความปลอดภัย
Z 7126 / F 6705 ชุดปลั๊กสายเคเบิลด้านหน้า
Z 7126/6705/C.. ปลั๊กสายเคเบิลสำหรับโมดูล F 6705

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต HIMA
เอาต์พุต 2 ช่องสัญญาณ, 0/4 ... 20 mA, แยกทางไฟฟ้าทีละช่อง
โหมดการทำงาน โหมดจ่ายกระแสหรือโหมดรับกระแส
ระดับข้อกำหนด AK 1 ... 6
ความละเอียด 12 บิต (4095 ขั้น: 0 = 0 mA, 3840 = 20 mA)
ความต้านทานโหลด (โหมดจ่ายกระแส) <= 550 Ohm รวมความต้านทานสาย
ความต้านทานโหลด (โหมดรับกระแส) <= (UQ - 10 V) / 21.2 mA
แรงดันแหล่งจ่าย (UQ) 10 ... 30 V
ความคลาดเคลื่อนพื้นฐาน <= 0.2% (40 uA) ที่ 25 degC
ความคลาดเคลื่อนขณะทำงาน <= 0.4% ที่ 0 ... +60 degC
ความยาวสายสูงสุด 1000 m
ความทนแรงดันไฟฟ้า 250 V เมื่อเทียบกับกราวด์อนาล็อก
สถานะพื้นฐานเมื่อเสียบปลั๊ก (โหมดรับกระแส) I <= 40 uA
ข้อกำหนดด้านพลังงาน 5 V DC: 85 mA, 24 V DC: 130 mA
พื้นที่ที่ต้องการ 4 TE

การเชื่อมต่อ/อินเทอร์เฟซ

ขาพินคอนเน็กเตอร์ ฟังก์ชัน
b8 สายเอาต์พุตช่องสัญญาณ 1 (WS / ขาว)
b6 สายสัญญาณช่องสัญญาณ 1 (br / น้ำตาล)
b4 สายสัญญาณช่องสัญญาณ 1 (rs / ชมพู)
b10 สายสัญญาณช่องสัญญาณ 1 (gr / เทา)
b24 สายเอาต์พุตช่องสัญญาณ 2 (gn / เขียว)
b22 สายสัญญาณช่องสัญญาณ 2 (ge / เหลือง)
b20 สายสัญญาณช่องสัญญาณ 2 (rt / แดง)
b26 สายสัญญาณช่องสัญญาณ 2 (bl / น้ำเงิน)
b28 จุดต่อขาแบน L- (SW / ดำ)
b32 จุดต่อขาแบน L+ (rt / แดง)
บัสกราวด์ ปลั๊กขาแบน 6.3 x 0.8 mm สำหรับชีลด์สายเคเบิล (ge-gn / เหลือง-เขียว)

แนวทางการติดตั้ง

  • ช่องสัญญาณที่ไม่ได้ใช้งาน: ต่อจัมเปอร์ระหว่างขั้ว b6 และ b8 สำหรับช่องสัญญาณ 1 หรือระหว่าง b22 และ b24 สำหรับช่องสัญญาณ 2 เพื่อหลีกเลี่ยงข้อความแสดงข้อผิดพลาดของโมดูล
  • การชีลด์: เชื่อมต่อปลั๊กขาแบนขนาด 6.3 x 0.8 mm ของชีลด์สายเคเบิลเข้ากับบัสกราวด์ที่อยู่ใต้ช่องใส่โมดูลโดยตรง
  • การทำงานแบบสำรองซ้ำซ้อน: ช่องสัญญาณที่ต่อขนานกันต้องทำงานในโหมดเดียวกัน (จ่ายกระแสหรือรับกระแส) ความต้านทานโหลดรวมต้องลดลงครึ่งหนึ่ง และควรแบ่งการสร้างกระแสให้สมดุลระหว่างช่องสัญญาณทั้งสองเพื่อลดการคลาดเคลื่อนจากความร้อน
  • การทำงานแบบไบโพลาร์: เมื่อสร้างเอาต์พุต -20 mA ถึง +20 mA โดยใช้สองโมดูล ให้กำหนดค่าโมดูล 1 สำหรับกระแสบวก และโมดูล 2 สำหรับกระแสลบ ลอจิกควบคุมต้องทำให้มั่นใจว่ามีเพียงโมดูลเดียวเท่านั้นที่จ่ายกระแสในแต่ละครั้ง

การปฏิบัติตามมาตรฐานและการรับรอง

มาตรฐาน / การรับรอง รายละเอียด
TÜV ได้รับอนุมัติสำหรับการใช้งานที่เกี่ยวข้องกับความปลอดภัย
CE การปฏิบัติตามมาตรฐาน CE
ระดับข้อกำหนด AK 1 ... 6
IS ได้รับการรับรองความปลอดภัยโดยเนื้อแท้

FAQ

ต้องต่อช่องสัญญาณแอนะล็อกที่ไม่ได้ใช้งานบนโมดูลอย่างไร เพื่อป้องกันการแสดงสถานะข้อผิดพลาดจากการวินิจฉัย

ช่องสัญญาณที่ไม่ได้ใช้งานต้องต่อจัมเปอร์ปลายสายระหว่างขั้ว b6 และ b8 สำหรับช่อง 1 หรือระหว่างขั้ว b22 และ b24 สำหรับช่อง 2 จัมเปอร์นี้จะป้องกันไม่ให้ระบบวินิจฉัยภายในแจ้งเตือนสภาวะความขัดข้องจากวงจรเปิด

แรงดันแหล่งจ่ายและความต้านทานโหลดสูงสุดที่รองรับเมื่อใช้งานช่องสัญญาณในโหมดซิงก์คือเท่าใด

โมดูลต้องใช้แรงดันแหล่งจ่ายระหว่าง 10 ถึง 30 V DC ความต้านทานภาระสูงสุดในโหมดซิงก์คำนวณได้จากสูตร (UQ - 10 V) หารด้วย 21.2 mA โดยรวมความต้านทานสายภายนอก

โมดูลคอนเวอร์เตอร์ทำการทดสอบอัตโนมัติภายในใดบ้างระหว่างการทำงานของระบบอย่างต่อเนื่อง

โมดูลจะทำการทดสอบตัวเองอย่างต่อเนื่องโดยอัตโนมัติระหว่างการทำงาน การทดสอบหลักจะตรวจสอบความเป็นเชิงเส้นของตัวแปลง D/A ขนาด 12 บิต เฝ้าติดตามสัญญาณรบกวนข้ามช่องสัญญาณเอาต์พุต และตรวจสอบการทำงานของวงจรตัดการทำงานเพื่อความปลอดภัยในตัว
