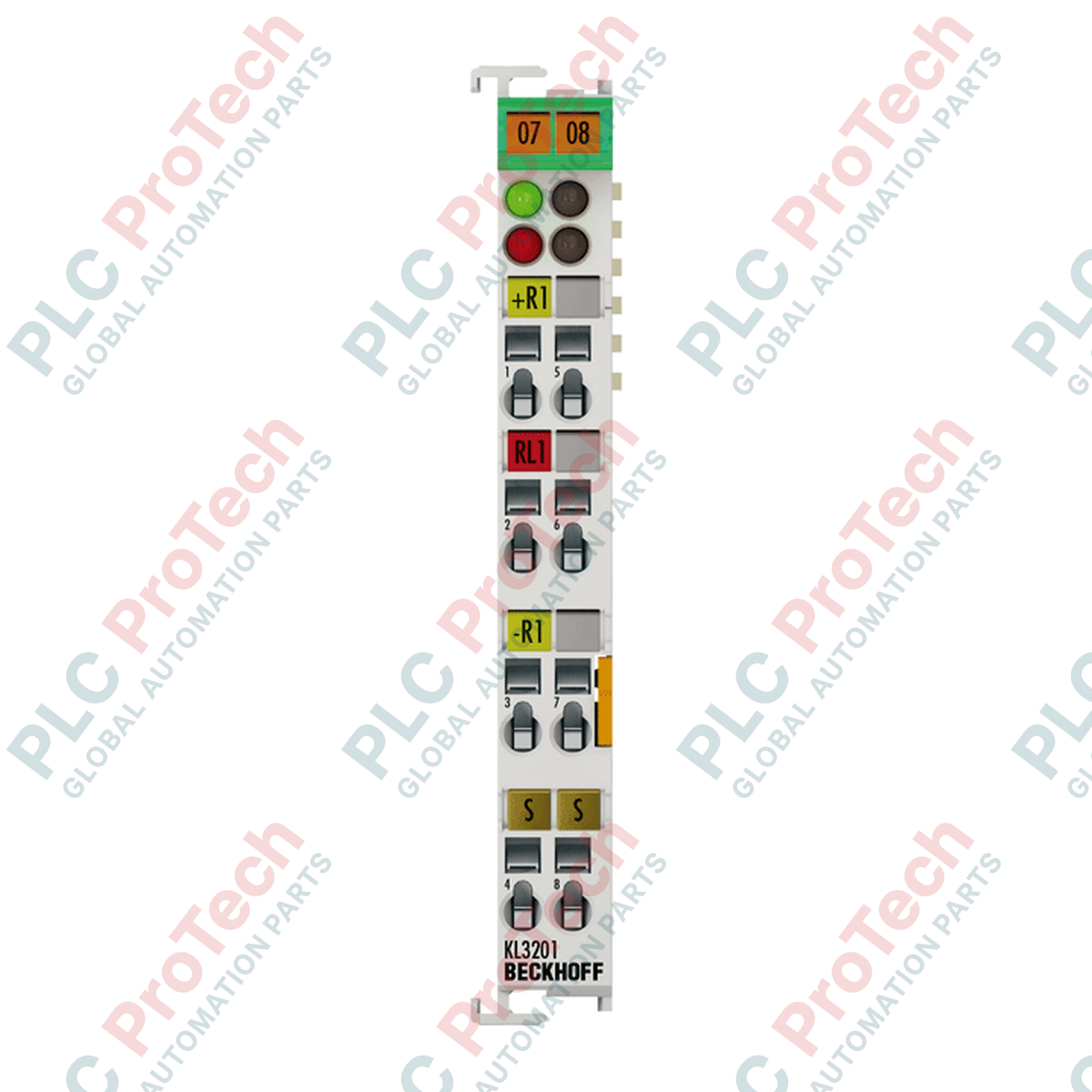

KS3201 เทอร์มินัลอินพุต RTD แบบช่องเดียว BECKHOFF (Pt100, Ni100)

ภาพรวมผลิตภัณฑ์

KS3201 (KS3201) เป็นเทอร์มินัลอินพุตแอนะล็อกแบบช่องสัญญาณเดียวที่มีความแม่นยำสูง ออกแบบมาสำหรับการวัดอุณหภูมิโดยตรงผ่านตัวตรวจจับอุณหภูมิแบบความต้านทาน (RTD) รองรับเซนเซอร์หลากหลายประเภท รวมถึง Pt100, Pt1000 และ Ni100 ทำให้ KS3201 เป็นโซลูชัน B2B อเนกประสงค์สำหรับการตรวจติดตามอุณหภูมิในอุตสาหกรรม การระบุรุ่น "KS" สื่อถึง ระดับการเดินสายแบบถอดเสียบได้ ซึ่งช่วยให้เปลี่ยนตัวเรือนเทอร์มินัลได้อย่างรวดเร็วโดยไม่รบกวนการเดินสายภาคสนาม ซึ่งเป็นคุณสมบัติสำคัญในการลดเวลาหยุดทำงานในสภาพแวดล้อมกระบวนการต่อเนื่อง เช่น การแปรรูปสารเคมี การฆ่าเชื้ออาหาร และระบบควบคุมสภาพอากาศ

สถาปัตยกรรมฮาร์ดแวร์และการเชื่อมต่อเซนเซอร์

KS3201 ใช้ลอจิกการวัดแบบ 16 บิตที่มีประสิทธิภาพสูง เพื่อให้ความละเอียด 0.1 °C ต่อหลัก รองรับวิธีการเชื่อมต่อทั้งแบบ 2 สายและ 3 สาย โดยแนะนำการกำหนดค่าแบบ 3 สายเป็นค่าเริ่มต้นสำหรับการใช้งานในอุตสาหกรรม เนื่องจากสามารถชดเชยความต้านทานของสายเซนเซอร์ได้โดยอัตโนมัติ ทำให้ยังคงความแม่นยำแม้ใช้สายเคเบิลระยะไกล

เทอร์มินัลได้รับการสอบเทียบจากโรงงานเพื่อให้มีความเป็นเชิงเส้นสูงตลอดช่วงอุณหภูมิที่กว้าง ตั้งแต่ -200 ถึง +850 °C สำหรับเซนเซอร์แพลทินัม นอกเหนือจากการตรวจวัดอุณหภูมิมาตรฐานแล้ว KS3201 ยังทำหน้าที่เป็นโอห์มมิเตอร์ความแม่นยำสูงได้ โดยวัดความต้านทานได้สูงสุด 5 kΩ จึงเหมาะสำหรับการตรวจติดตามโพเทนชิโอมิเตอร์หรือตัวแปลงสัญญาณแบบความต้านทานที่ออกแบบเฉพาะ สำหรับความปลอดภัยของระบบ โมดูลนี้มีคุณสมบัติ ตรวจจับวงจรเปิด ซึ่งจะแจ้งให้คอนโทรลเลอร์ทราบทันทีเมื่อสายขาด เพื่อป้องกันการตัดสินใจกระบวนการที่ผิดพลาด

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันจะสลับระหว่างโหมด 2 สายและ 3 สายได้อย่างไร

KS3201 ตั้งค่าเป็นโหมด 3 สายมาเป็นค่าเริ่มต้น คุณสามารถเปลี่ยนเทคโนโลยีการเชื่อมต่อและประเภทเซนเซอร์ เช่น เปลี่ยนจาก Pt100 เป็น Pt1000 ได้ผ่าน บัสคัปเปลอร์ หรือซอฟต์แวร์กำหนดค่าของคอนโทรลเลอร์หลัก เช่น TwinCAT

เวลาแปลงสัญญาณ 200 ms มีประโยชน์อย่างไร

แม้ว่า 200 ms จะช้ากว่าเทอร์มินัลแอนะล็อกความเร็วสูงบางรุ่น แต่ได้รับการปรับให้เหมาะกับการวัดอุณหภูมิ ซึ่งโดยทั่วไปจะเปลี่ยนแปลงอย่างช้า ๆ ระยะเวลานี้ช่วยให้สามารถประมวลผลแบบรวมสัญญาณและกรองสัญญาณรบกวนได้อย่างแม่นยำ ทำให้ค่าการอ่านอุณหภูมิมีเสถียรภาพและเชื่อถือได้ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

เทอร์มินัลนี้เหมาะสำหรับการใช้งานทางทะเลหรือไม่

เหมาะสม การรับรอง DNV GL ยืนยันว่า KS3201 เป็นไปตามมาตรฐานด้านสภาพแวดล้อมและกลไกที่เข้มงวดซึ่งจำเป็นสำหรับงานวิศวกรรมนอกชายฝั่งและทางทะเล

คู่มือวิศวกรรมและการติดตั้ง

• การชดเชยสายตัวนำ: เมื่อใช้เทคโนโลยีแบบ 3 สาย ต้องตรวจสอบให้แน่ใจว่าตัวนำทั้งสามเส้นมีหน้าตัดเท่ากันและทำจากวัสดุชนิดเดียวกัน ความสมมาตรนี้มีความสำคัญอย่างยิ่งต่อการคำนวณและหักล้างความต้านทานของสายตัวนำได้อย่างแม่นยำ

• การเดินสายและการเข้าหัวสาย: ซีรีส์ KS ใช้ เทอร์มินัลสปริงแคลมป์แบบถอดเสียบได้ ใช้ไขควงกดสปริง และตรวจสอบให้แน่ใจว่าความยาวส่วนที่ปอกอยู่ที่ 9 ถึง 10 มม. สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง การออกแบบแบบสปริงแคลมป์ให้การเชื่อมต่อที่ดีกว่าและไม่ต้องบำรุงรักษา เมื่อเทียบกับเทอร์มินัลแบบสกรูทั่วไป

• พื้นที่อันตราย: เทอร์มินัลนี้ได้รับการรับรอง ATEX (II 3 G Ex nA IIC T4 Gc) จึงปลอดภัยสำหรับใช้งานในพื้นที่อันตรายโซน 2 ตรวจสอบให้แน่ใจว่าติดตั้งในตู้ที่มีระดับการป้องกัน IP54 หากข้อบังคับท้องถิ่นสำหรับบรรยากาศที่อาจเกิดการระเบิดกำหนดไว้

ข้อได้เปรียบด้านวิศวกรรม

KS3201 ทำหน้าที่เป็นสะพานเชื่อมระดับอุตสาหกรรมระหว่างอุณหภูมิทางกายภาพกับลอจิกดิจิทัล ความสามารถในการรองรับเซนเซอร์หลายประเภทและการวัดความต้านทานทำให้เป็นโมดูล RTD "อเนกประสงค์" ที่ยอดเยี่ยม ช่วยลดความจำเป็นในการจัดเก็บอะไหล่เฉพาะทางหลายรายการ การแยกทางไฟฟ้าแบบแกลวานิก 500 V ช่วยปกป้องแบ็กเพลน K-bus จากความผิดปกติทางไฟฟ้าที่อาจเกิดขึ้นจากฝั่งภาคสนาม ด้วยการออกแบบกะทัดรัด 12 มม. และการเดินสายแบบถอดเสียบได้ KS3201 จึงมอบโซลูชันที่แข็งแกร่ง ซ่อมบำรุงง่าย และได้รับการรับรองระดับสากลสำหรับผู้ผลิตเครื่องจักร B2B เพื่อการจัดการความร้อนที่แม่นยำ
