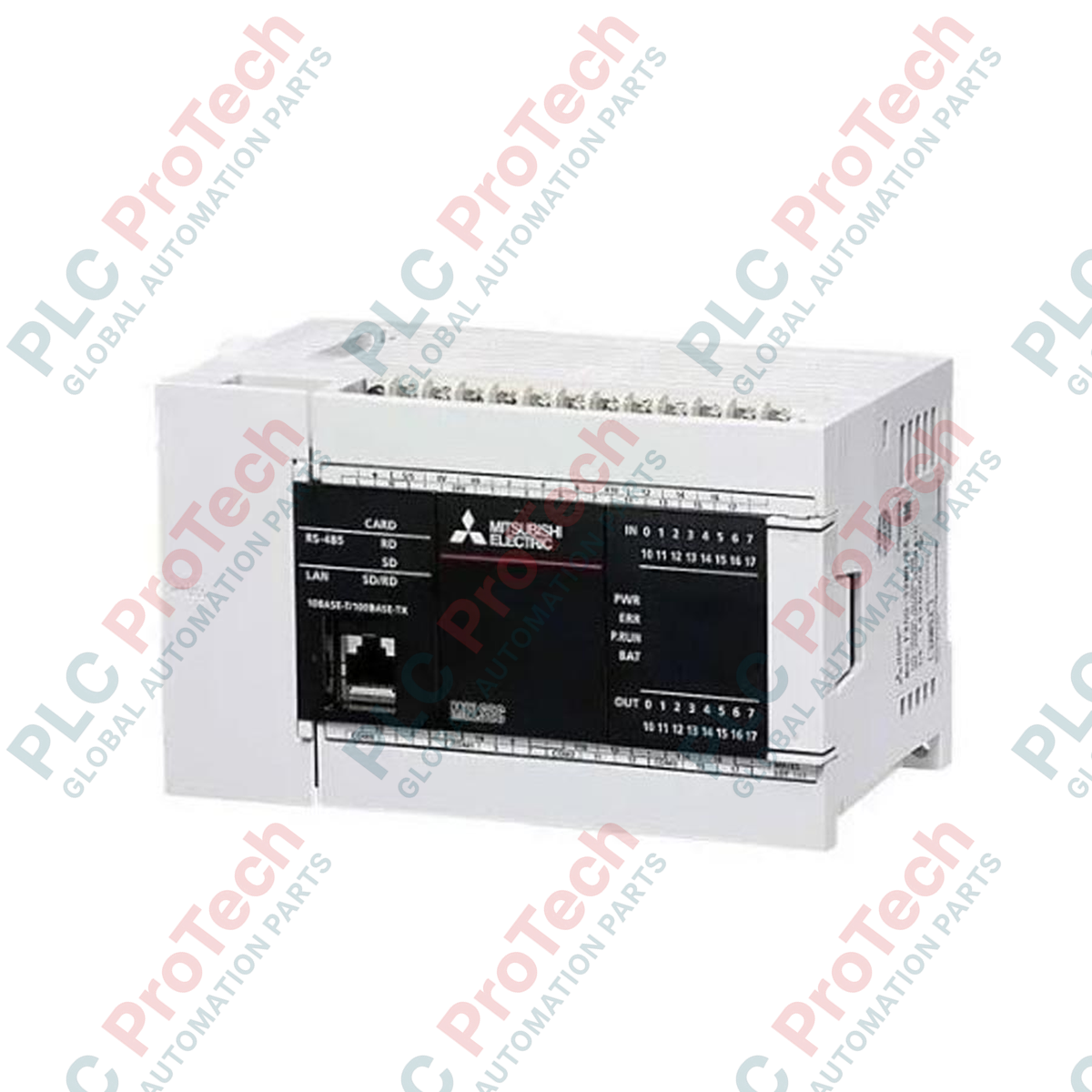

ด้วยการผสานการควบคุมแบบลำดับขั้นและแอนะล็อกขั้นสูงไว้ในรูปแบบกะทัดรัด Mitsubishi Electric FX5U-32MT/DS-TS จึงทำหน้าที่เป็นโหนดประมวลผลหลักของแพลตฟอร์มคอนโทรลเลอร์ MELSEC iQ-F โมดูล CPU นี้มี ช่อง I/O ในตัว 32 ช่อง (อินพุต 16 ช่อง เอาต์พุต 16 ช่อง) พร้อม เทอร์มินัลบล็อกแบบสปริงแรงดึง (TS) ซึ่งช่วยให้เดินสายได้รวดเร็วเป็นพิเศษและมีความน่าเชื่อถือในการใช้งานภาคสนามในสภาพแวดล้อมอุตสาหกรรมที่มีแรงสั่นสะเทือนสูง รองรับแหล่งจ่ายไฟ 24V DC พร้อมอินพุตแอนะล็อกแบบสองพอร์ต เอาต์พุตแอนะล็อกแบบพอร์ตเดียว เคาน์เตอร์ความเร็วสูง และอินเทอร์เฟซกำหนดตำแหน่งหลายแกนในตัว โดยไม่ต้องใช้การ์ดขยายเพิ่มเติม ความเร็วในการประมวลผล ประกอบกับพอร์ตอีเทอร์เน็ตและ RS-485 ในตัว ทำให้เหมาะอย่างยิ่งสำหรับสถาปัตยกรรมการผลิตสมัยใหม่ที่เชื่อมต่อเครือข่าย
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| หมายเลขรุ่น | FX5U-32MT/DS-TS |
| ซีรีส์คอนโทรลเลอร์ | MELSEC iQ-F |
| แรงดันไฟเลี้ยง | 24 V DC (+20%, -15%) |
| อินพุตในตัว | 16 จุด (24 V DC, ซิงก์/ซอร์ส, 5.3 mA) |
| เอาต์พุตในตัว | 16 จุด (ทรานซิสเตอร์ แบบซิงก์) |
| ประเภทขั้วต่อ | ขั้วต่อแบบสปริงแรงดึง (แคลมป์สปริง) |
| อินพุตแอนะล็อก | 2 ช่อง (0 ถึง 10 V DC, การแปลง 12 บิต) |
| เอาต์พุตแอนะล็อก | 1 ช่อง (0 ถึง 10 V DC, การแปลง 12 บิต) |
| ความจุหน่วยความจำ | หน่วยความจำโปรแกรม 64k สเต็ป, หน่วยความจำข้อมูล 512k เวิร์ด |
| พอร์ตการสื่อสารในตัว | อีเทอร์เน็ต (100Base-TX), RS-485 (ขั้วต่อ) |
| อุณหภูมิในการทำงาน | 0 ถึง 55 องศาเซลเซียส |
| น้ำหนักจัดส่ง (คำนวณ) | 0.85 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 150 x 120 x 110 มม. |
| กลุ่มขั้วต่อ | การกำหนดขั้วต่อและฟังก์ชัน |
|---|---|
| แหล่งจ่ายไฟ | 24V DC (+), 24V DC (-), กราวด์ฟังก์ชัน (FG) |
| อินพุตดิจิทัล (X0 - X17) | อินพุตแยกวงจรด้วยออปโตคัปเปลอร์ 24V DC กำหนดค่าแบบซิงก์/ซอร์สได้ผ่านขั้วต่อร่วม |
| เอาต์พุตดิจิทัล (Y0 - Y17) | เอาต์พุตทรานซิสเตอร์ แบบซิงก์ (ขั้วร่วมเชื่อมต่อกับ 0V) |
| อินพุตแอนะล็อก (V1+, V2+, V-) | อินพุตแรงดันไฟฟ้า 2 ช่อง (0 ถึง 10V DC) ใช้ช่องรีเทิร์นร่วมกัน |
| เอาต์พุตแอนะล็อก (Vout, Iout) | เอาต์พุตแอนะล็อก 1 ช่อง รองรับโหมดแรงดันไฟฟ้า (0 ถึง 10V DC) |
FX5U-32MT/DS-TS สามารถใช้แทนรุ่น FX5U-32MT/DS มาตรฐานได้โดยตรงในด้านลอจิกการประมวลผล เฟิร์มแวร์ และการทำงาน อย่างไรก็ตาม ส่วนต่อท้าย "-TS" ระบุว่าใช้ ขั้วต่อสปริงแบบดึง แทนการออกแบบขั้วต่อแบบสกรูในรุ่นมาตรฐาน ความแตกต่างทางกายภาพนี้ทำให้ต้องเตรียมปลายสายให้ตรงกับรูปแบบการต่อสาย (ใช้สายแกนเดี่ยวหรือปลอกย้ำสายที่มีพิกัดเหมาะสม โดยไม่ใช้เครื่องมือย้ำขณะสอดสาย) ไฟล์โปรแกรมที่เขียนด้วย GX Works3 สามารถใช้งานร่วมกันได้อย่างสมบูรณ์ระหว่างรุ่นที่มีรูปแบบขั้วต่อทางกายภาพทั้งสองแบบ
เนื่องจาก CPU นี้มีรูปแบบเอาต์พุต ทรานซิสเตอร์ DC แบบซิงก์ ต้องตรวจสอบให้แน่ใจว่าโหลดภายนอกแบบเหนี่ยวนำทั้งหมด (เช่น รีเลย์ DC และวาล์วโซลินอยด์) ติดตั้งไดโอดฟรีวีลป้องกันอย่างเหมาะสม เพื่อป้องกันความเสียหายจากแรงดันไฟฟ้าย้อนกลับที่เอาต์พุต สำหรับการจัดการความร้อนภายในตู้ควบคุมแบบปิด ต้องเว้นพื้นที่ว่างเหนือและใต้โมดูลอย่างน้อย 50 มม. เพื่อให้เกิดการพาความร้อนตามธรรมชาติ หลีกเลี่ยงการเดินสายไฟ AC แรงดันสูงขนานกับสายขั้วต่อ DC แรงดันต่ำภายในรางเดินสายเดียวกัน เพื่อป้องกันสัญญาณรบกวน
เมื่อใช้อินพุตและเอาต์พุตแอนะล็อกในตัว ต้องใช้สายคู่บิดเกลียวแบบมีชีลด์สองชั้น และต่อชีลด์ลงกราวด์ที่จุดกราวด์ที่สะอาดเพียงจุดเดียวเท่านั้น ขั้วต่อแคลมป์สปริงในตัวรองรับหน้าตัดสาย 0.2 ถึง 1.5 มม² (AWG 24 ถึง 16) ห้ามบิดปลายสายฝอยก่อนสอดเข้า เว้นแต่จะเข้าหัวด้วยปลอกย้ำสายที่เหมาะสม ซึ่งอาจเป็นแบบไม่มีฉนวนหรือมีฉนวน ไขควงปากแบนมาตรฐานที่มีความกว้างใบไขควง 2.0 ถึง 2.5 มม. เป็นสิ่งจำเป็นสำหรับเปิดกลไกแคลมป์สปริงเพื่อถอดสาย
คำเตือนสำคัญ
แยกแหล่งจ่ายไฟฟ้าทั้งหมดก่อนติดตั้ง ถอดประกอบ หรือซ่อมบำรุงอุปกรณ์ การไม่ตัดแหล่งจ่ายไฟเข้าที่แผงจ่ายไฟอย่างสมบูรณ์อาจทำให้เกิดไฟฟ้าช็อตรุนแรง อุปกรณ์เสียหาย หรือเอาต์พุตสับเปลี่ยนในสถานะผิดปกติ
ยึดโมดูล CPU เข้ากับราง DIN มาตรฐานขนาด 35 มม. ให้แน่น หรือยึดเข้ากับแผ่นฐานโดยตรงโดยใช้รูสกรูสำหรับติดตั้งที่ติดตั้งมาในตัว
ตรวจสอบว่าแหล่งจ่ายไฟเข้า 24V DC ปิดอยู่ จากนั้นต่อปลายสายไฟเลี้ยง (+ และ -) เข้ากับขั้วจ่ายไฟที่กำหนด
ใช้ไขควงปากแบนที่เหมาะสม กดกลไกแคลมป์สปริงเบา ๆ เพื่อใส่สายควบคุม สาย I/O และสายสัญญาณแอนะล็อก
ตรวจสอบความสมบูรณ์ของขั้วกราวด์ โดยตรวจให้แน่ใจว่ากราวด์ฟังก์ชัน (FG) เชื่อมต่อกับบัสกราวด์สายดินของตู้ควบคุมส่วนกลาง
