Manufacturer: Mitsubishi Electric
Product No.: GT1455-QTBDE
Country of origin:สหรัฐอเมริกา
Product Type: HMI หน้าจอสัมผัส
Payment: T/T, Western Union
Weight: 500g
Dimensions: 230 x 185 x 110 มม.
Shipping port: Xiamen
Warranty: 12 months

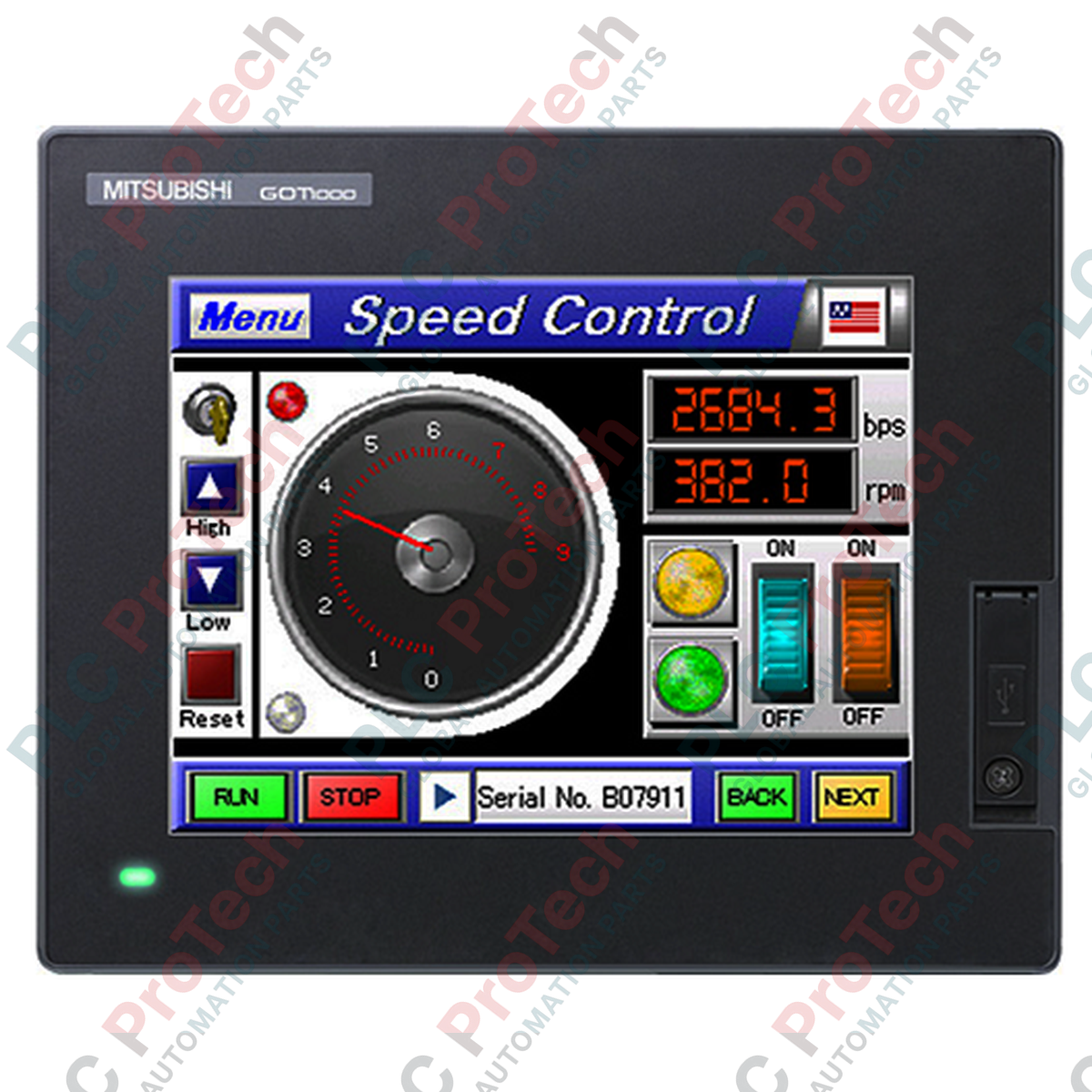

ออกแบบมาเพื่อเป็นอินเทอร์เฟซผู้ปฏิบัติงานความหนาแน่นสูงภายในเครือข่ายระบบอัตโนมัติแบบกระจาย เทอร์มินัลการทำงานแบบกราฟิก Mitsubishi Electric GT1455-QTBDE ช่วยให้การแสดงภาพและควบคุมระดับเครื่องจักรเป็นไปอย่างราบรื่น อุปกรณ์นี้มาพร้อมกับ จอแสดงผล TFT สีขนาด 5.7 นิ้ว ความสว่างสูง รองรับ 65,536 สี และความละเอียด QVGA ให้หน้าจอวินิจฉัยและควบคุมที่คมชัดเป็นพิเศษ แม้ในสภาพแวดล้อมอุตสาหกรรมที่มีความท้าทาย ด้วยตัวเลือกการสื่อสารในตัวที่ครบครัน ได้แก่ Ethernet, RS-232 และ RS-422/485 HMI รุ่นนี้จึงทำหน้าที่เป็นโหนดเกตเวย์อเนกประสงค์ เชื่อมต่อ PLC ระดับภาคสนามเข้ากับระบบควบคุมกำกับดูแลระดับสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| หมายเลขรุ่น | GT1455-QTBDE |
| เทคโนโลยีการแสดงผล | จอแสดงผลคริสตัลเหลวสี TFT (ความสว่างสูง มุมมองกว้าง) |
| ขนาดหน้าจอและความละเอียด | แนวทแยง 5.7 นิ้ว / QVGA (320 x 240 พิกเซล) |
| ประเภทและอายุการใช้งานไฟพื้นหลัง | LED สีขาว (เปลี่ยนไม่ได้) อายุการใช้งานประมาณ 70,000 ชั่วโมง |
| ประเภทแผงสัมผัส | แบบตัวต้านทานแอนะล็อก (สัมผัสจุดเดียว รองรับการทำงานอย่างน้อย 1 ล้านครั้ง) |
| แรงดันไฟฟ้าขาเข้า | 24 VDC (+10%, -15%), แรงดันริปเปิลต่ำกว่า 200 mV |
| การใช้พลังงาน | สูงสุด 8.40 W (7.44 W เมื่อปิดไฟพื้นหลัง) |
| ความจุหน่วยความจำ | Flash 9 MB (ข้อมูลโครงการ/OS), SRAM 512 KB (ข้อมูลสำรอง) |
| กระแสไฟกระชากขณะเริ่มต้น | ไม่เกิน 30 A เป็นเวลา 2 มิลลิวินาที (ที่ 26.4 VDC) |
| อุณหภูมิในการทำงาน | 0 ถึง 50 องศาเซลเซียส (ชุดแสดงผล), 0 ถึง 55 องศาเซลเซียส (การติดตั้งระบบแนวนอน) |
| อุณหภูมิในการจัดเก็บ | -20 ถึง 60 องศาเซลเซียส |
| การป้องกันสภาพแวดล้อม | IP67F (ส่วนแผงด้านหน้าเมื่อติดตั้ง) |
| ขนาดภายนอก | 164 (W) x 135 (H) x 55 (D) มม. |
| ขนาดช่องเจาะแผง | 153 (W) x 121 (H) มม. |
| น้ำหนักสุทธิ | 0.7 กก. (ไม่รวมขายึดติดตั้ง) |
| น้ำหนักจัดส่ง (คำนวณ) | 1.2 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 230 x 185 x 110 มม. |
| ประเทศผู้ผลิต | ญี่ปุ่น |
| พอร์ตอินเทอร์เฟซ | ประเภทคอนเน็กเตอร์ | การกำหนดฟังก์ชัน / วัตถุประสงค์ |
|---|---|---|
| อีเทอร์เน็ต | RJ-45 (100BASE-TX / 10BASE-T) | การเชื่อมต่อ PLC ฟังก์ชันเกตเวย์ การอัปโหลด/ดาวน์โหลดโครงการ และการตรวจสอบระยะไกล |
| RS-422/485 | D-sub 9 พิน (ตัวเมีย) | การสื่อสารกับอุปกรณ์ฟิลด์บัส พร้อมสวิตช์เลื่อนบนตัวเครื่องสำหรับตั้งค่าความต้านทานปลายสาย (เปิด, 110 โอห์ม, 330 โอห์ม) |
| RS-232 | D-sub 9 พิน (ตัวผู้) | รองรับการเชื่อมต่อกับคอนโทรลเลอร์โดยตรง การเชื่อมต่อกับพีซี และการโปรแกรมแบบส่งผ่าน FA โปร่งใส |
| อุปกรณ์ USB | Mini-B (ความเร็วเต็ม 12 Mbps) | เชื่อมต่อกับพีซีโดยตรงเพื่อถ่ายโอนโครงการอย่างรวดเร็วและกำหนดค่าระบบปฏิบัติการ |
| โฮสต์ USB | Type-A (ความเร็วเต็ม 12 Mbps) | รองรับการเชื่อมต่ออุปกรณ์จัดเก็บข้อมูล (หน่วยความจำ USB) แป้นพิมพ์ และเมาส์ |
| ช่องเสียบการ์ดหน่วยความจำ SD | ช่องมาตรฐาน SD/SDHC | การอัปเดตระบบ การบันทึกพารามิเตอร์ และการจัดเก็บโครงการ |
GT1455-QTBDE ได้รับการออกแบบให้เป็นรุ่นเทียบเท่าสมัยใหม่ของซีรีส์ GT1155 รุ่นเก่า แม้ว่าช่องเจาะแผงทางกายภาพจะเหมือนเดิมเพื่อให้เปลี่ยนทดแทนได้โดยตรง แต่การย้ายแอปพลิเคชันควบคุมจำเป็นต้องคอมไพล์โปรเจกต์ใน GT Designer3 (โหมดความเข้ากันได้กับ GOT2000/GOT1000) ตรวจสอบให้แน่ใจว่าได้อัปเดตไดรเวอร์การสื่อสารในซอฟต์แวร์ก่อนดาวน์โหลดไปยังฮาร์ดแวร์เป้าหมาย เพื่อป้องกันข้อผิดพลาดในการแมปพอร์ตอนุกรม
การใช้งานอุปกรณ์อย่างต่อเนื่องที่อุณหภูมิสูงกว่า 40 องศาเซลเซียสจะเร่งการเสื่อมสภาพของไฟส่องหลัง LED เพื่อยืดอายุการใช้งาน 70,000 ชั่วโมงให้สูงสุด วิศวกรควรกำหนดค่าฟังก์ชัน ปิดไฟส่องหลัง หรือ โปรแกรมรักษาหน้าจอ ในพารามิเตอร์ระบบให้ทำงานหลังจากไม่มีการใช้งานจากผู้ควบคุมเป็นเวลา 5 นาที นอกจากนี้ ให้ตรวจสอบว่าแหล่งจ่ายไฟ 24 VDC ยังคงแยกจากโหลดสวิตชิ่งแบบเหนี่ยวนำความถี่สูง เพื่อป้องกันการรีเซ็ตลอจิกของ HMI ที่เกิดจากแรงดันแหล่งจ่ายตกชั่วขณะเกิน 5 มิลลิวินาที
เมื่อติดตั้งเครือข่ายแบบมัลติดรอปผ่านพอร์ต RS-422/485 ให้ตรวจสอบตำแหน่งของสวิตช์สไลด์ 3 ทางจริงที่อยู่ถัดจากอินเทอร์เฟซ D-sub สำหรับอุปกรณ์ปลายสาย ให้ตั้งค่าเป็น 110 โอห์ม; สำหรับอุปกรณ์แบบส่งผ่าน ให้ตั้งค่าเป็น OPEN การตั้งค่าการเทอร์มิเนตไม่ถูกต้องจะทำให้เกิดข้อผิดพลาดด้านเฟรมและแพ็กเก็ตสูญหายเป็นระยะ โดยเฉพาะในเครือข่ายที่มีระยะสายเกิน 50 เมตร
ต้องตัดแยกสายแหล่งจ่าย AC และ DC ทั้งหมดก่อนสอดแผง HMI ประจุไฟฟ้าสถิตอาจทำให้ชิลด์แบบคาปาซิทีฟบนฝาครอบด้านหลังเสียหาย ตรวจสอบให้แน่ใจว่าขั้วต่อกราวด์ของ HMI เชื่อมต่อกับกราวด์คลาส D เฉพาะ (100 โอห์มหรือน้อยกว่า) โดยใช้ตัวนำขนาดอย่างน้อย 2.0 มม.² เพื่อบายพาสสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
เตรียมช่องเจาะที่สะอาดและไม่มีครีบ โดยมีขนาด 정확 153 มม. x 121 มม. บนประตูตู้
ตรวจสอบให้แน่ใจว่าปะเก็นซีลกันน้ำติดตั้งอยู่ในร่องรอบนอกของกรอบหน้าจอด้านหน้าอย่างถูกต้อง เพื่อให้ซีลระดับ IP67F แน่นหนา
สอด HMI ผ่านช่องเจาะด้านหน้า แล้วติดตั้งขายึดที่ให้มากับจุดยึดด้านหลัง
ขันสกรูขายึดด้วยแรงบิด 0.36 ถึง 0.48 N-m เพื่อป้องกันการโก่งตัวของกรอบด้านหน้า พร้อมคงความสามารถในการป้องกันการแทรกซึม
