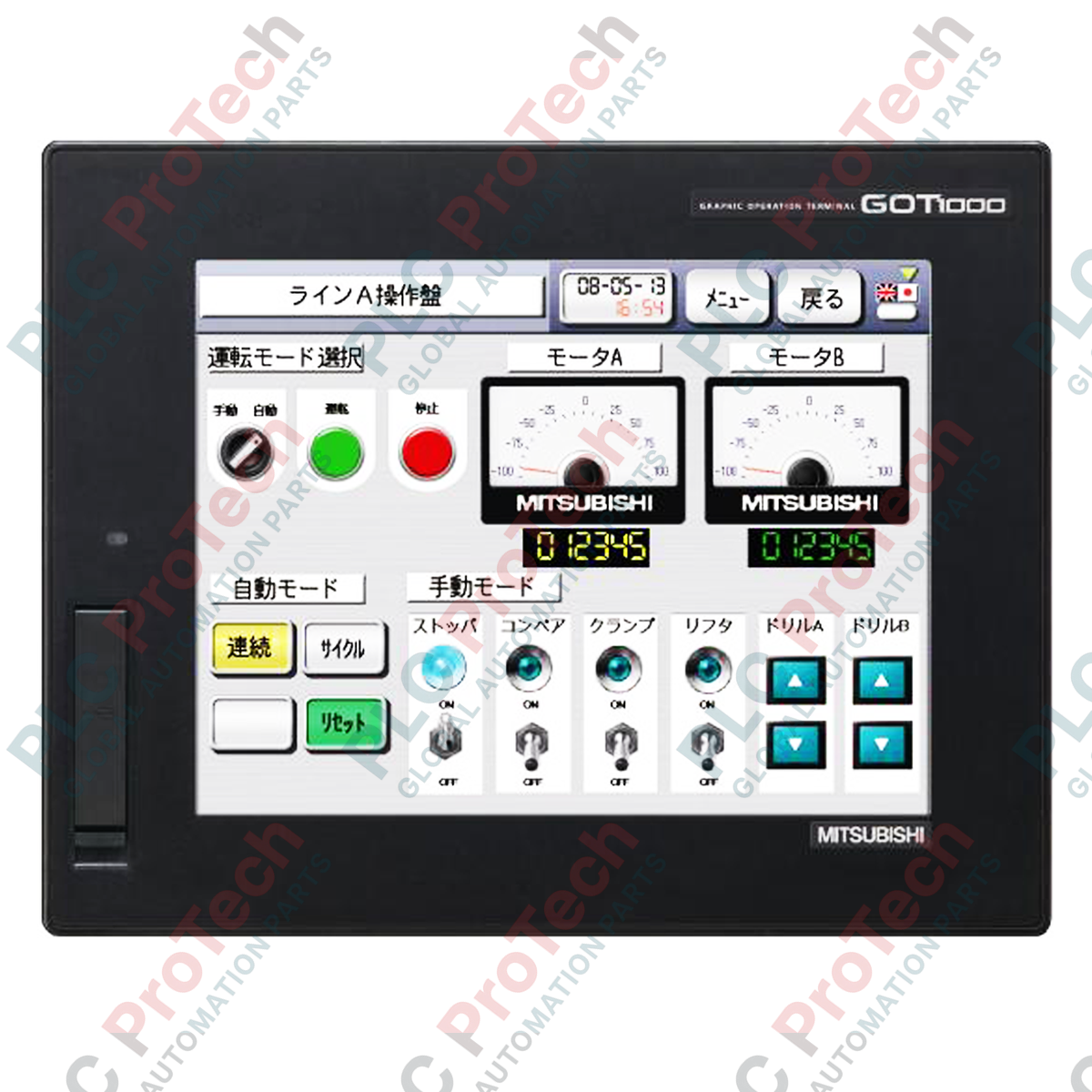

แผงควบคุม HMI แบบสัมผัส Mitsubishi Electric GT1665M-VTBA GOT1000

SKU GT1665M-VTBA

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT1665M-VTBA
Country of origin:สหรัฐอเมริกา
Product Type: แผงควบคุมแบบสัมผัส HMI
Payment: T/T, Western Union
Weight: 8000g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Mitsubishi Electric GT1665M-VTBA ผสานฟังก์ชันการแสดงผลและอินเทอร์เฟซควบคุมเข้าด้วยกัน ทำหน้าที่เป็นเทอร์มินัลผู้ปฏิบัติงานขนาด 8.4 นิ้วที่ตอบสนองได้รวดเร็วบนแพลตฟอร์ม GOT1000 Series ที่ทนทาน อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรนี้ใช้จอแสดงผลคริสตัลเหลวสี TFT แบบแอกทีฟเมทริกซ์ ความละเอียดดั้งเดิม 640x480 พิกเซล (VGA) ให้ภาพคมชัดแม้อยู่ภายใต้สภาพแสงที่ท้าทายในพื้นที่โรงงาน ตัวเครื่องมาพร้อมหน่วยความจำแฟลชในตัวขนาด 15 เมกะไบต์ (ไดรฟ์ C) สำหรับจัดเก็บไฟล์กำหนดค่าโครงการและโครงสร้างระบบปฏิบัติการอย่างครบถ้วน ช่วยให้เชื่อมต่อและทำงานร่วมกับ PLC อินเวอร์เตอร์ควบคุมความถี่ และคอนโทรลเลอร์การเคลื่อนไหวได้อย่างราบรื่น พื้นผิวสัมผัสผลิตจากฟิล์มตัวต้านทานแอนะล็อกที่มีความทนทานสูง รองรับการป้อนข้อมูลอย่างแม่นยำแม้ผู้ปฏิบัติงานจะสวมถุงมืออุตสาหกรรมชนิดหนา

คุณสมบัติเด่น

จอแสดงผลความเข้มสูง: หน้าจอ TFT ขนาด 8.4 นิ้ว แสดงผลได้ 65,536 สี พร้อมมุมมองแนวนอนและแนวตั้งที่กว้าง
ไฟพื้นหลังที่เปลี่ยนได้: หลอดฟลูออเรสเซนต์แคโทดเย็น (CCFL) ในตัว พร้อมฟังก์ชันปิดไฟพื้นหลังและตรวจจับอัตโนมัติ เพื่อยืดอายุการใช้งาน
การเชื่อมต่อที่ยืดหยุ่น: อินเทอร์เฟซในตัวสำหรับ Ethernet, RS-232, RS-422/485, USB host/device และการขยายด้วยการ์ด CF
สถาปัตยกรรมหน่วยความจำที่มีประสิทธิภาพ: หน่วยความจำแฟลชในตัวขนาด 15MB สำหรับจัดเก็บหน้าจอกราฟิกที่ซับซ้อน บันทึกสัญญาณเตือน และการจัดการสูตรการผลิต
ความทนทานระดับอุตสาหกรรม: พื้นผิวหน้าจอสัมผัสแบบตัวต้านทานแอนะล็อกที่แข็งแรง ออกแบบมาสำหรับการใช้งานต่อเนื่องระยะยาวในพื้นที่ที่มีแรงสั่นสะเทือนสูงและมีสารเคมีรุนแรง

การใช้งาน

สายการประกอบยานยนต์: อินเทอร์เฟซผู้ปฏิบัติงานแบบมาตรฐานสำหรับพื้นที่ประกอบตัวถัง สายพ่นสี และการควบคุมสายพานลำเลียงหลัก
การบำบัดน้ำและน้ำเสีย: ระบบโทรมาตรแบบรวมศูนย์ การตรวจสอบระดับถัง และการกำหนดค่าลำดับการทำงานของปั๊ม
การบรรจุภัณฑ์และการจัดการวัสดุ: อินเทอร์เฟซควบคุมเครื่องจักรในพื้นที่สำหรับเครื่องบรรจุกล่องความเร็วสูง เครื่องจัดเรียงพาเลท และระบบคัดแยก
โรงงานแปรรูปเคมี: เทอร์มินัลควบคุมเฉพาะที่สำหรับตรวจสอบเครื่องปฏิกรณ์ ระบบผสม และสัญญาณเตือนประจำโซน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Mitsubishi Electric
หมายเลขรุ่น	GT1665M-VTBA
ซีรีส์	GOT1000
องค์ประกอบการแสดงผล	จอแสดงผลคริสตัลเหลวสี TFT (ความเข้มสูง มุมมองกว้าง)
ขนาดหน้าจอ	8.4 นิ้ว
ความละเอียด	640 x 480 จุด (VGA)
สีที่แสดงผล	65,536 สี
ประเภทไฟพื้นหลัง	หลอดฟลูออเรสเซนต์แคโทดเย็น (CCFL) เปลี่ยนได้
ประเภทแผงสัมผัส	ฟิล์มตัวต้านทานแบบแอนะล็อก
ความจุหน่วยความจำผู้ใช้	หน่วยความจำแฟลชในตัว 15M ไบต์ (ไดรฟ์ C)
แรงดันไฟฟ้าขาเข้า		แบตเตอรี่สำรอง	แบตเตอรี่ลิเธียม GT15-BAT
ขนาดช่องเจาะแผง	227 (W) x 176 (H) มม.
ขนาดภายนอก	241 (W) x 190 (H) x 52 (D) มม.
น้ำหนักสุทธิ	1.7 กก.
น้ำหนักจัดส่ง (คำนวณ)	3.5 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทพอร์ต / ช่องเสียบ	การกำหนดหน้าที่
พอร์ตอีเทอร์เน็ต	10BASE-T/100BASE-TX สำหรับการสื่อสารกับ PLC โฮสต์ และการอัปโหลด/ดาวน์โหลดระบบ
อินเทอร์เฟซ RS-232	การเชื่อมต่อ D-sub 9 พิน (ตัวผู้) สำหรับ PLC รุ่นเก่า เครื่องอ่านบาร์โค้ด หรือเทอร์มินัลพีซี
อินเทอร์เฟซ RS-422/485	การเชื่อมต่อ D-sub 9 พิน (ตัวเมีย) สำหรับลิงก์เครือข่ายแบบมัลติดรอปและตัวควบคุมไดรฟ์
พอร์ต USB Host	อินเทอร์เฟซ USB-A (เวอร์ชัน 2.0) สำหรับถ่ายโอนข้อมูล ป้อนข้อมูลด้วยแป้นพิมพ์/เมาส์ หรือเชื่อมต่ออุปกรณ์จัดเก็บข้อมูล
พอร์ตอุปกรณ์ USB	อินเทอร์เฟซ Mini-B สำหรับเชื่อมต่อโดยตรงกับพีซีที่ใช้ในการออกแบบหน้าจอและถ่ายโอนโปรแกรม
อินเทอร์เฟซการ์ด CF	ช่องเสียบการ์ด CompactFlash Type I สำหรับบันทึกข้อมูล สำรองไฟล์ และอัปเดตระบบปฏิบัติการ

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

GT1665M-VTBA ทำหน้าที่เป็นอุปกรณ์ทดแทนโดยตรงสำหรับระบบ GOT1000 รุ่นเก่า เมื่อต้องย้ายแอปพลิเคชันเดิมที่พัฒนาสำหรับแผงควบคุมซีรีส์ GT15 มาใช้กับรุ่นนี้ ควรตรวจสอบการตั้งค่าไดรเวอร์การสื่อสารใน GT Designer3 ให้ตรงกับโปรไฟล์ฮาร์ดแวร์ GT16 เสมอ หากเปลี่ยนระบบไปใช้แพลตฟอร์ม GOT2000 รุ่นใหม่ ช่องเจาะแผงทางกายภาพจะตรงกับซีรีส์ GT2708 รุ่นใหม่ ทำให้ขั้นตอนการปรับปรุงด้านกลไกทำได้ง่ายขึ้นโดยไม่ต้องเปลี่ยนตู้แผงควบคุม

ข้อควรระวังในการใช้งานและหมายเหตุด้านวิศวกรรม

ไฟแบ็กไลต์ CCFL ที่ติดตั้งอยู่ภายในจอแสดงผลมีอายุการใช้งานจำกัด เพื่อยืดระยะเวลาการใช้งานของชิ้นส่วนนี้ให้มากที่สุด ควรตั้งค่าโปรแกรมรักษาหน้าจอในคุณสมบัติโปรเจกต์ HMI ให้หรี่แสงหรือปิดไฟแบ็กไลต์โดยอัตโนมัติเมื่อไม่มีการสัมผัสจากผู้ใช้งานเป็นเวลา 10 นาทีขึ้นไป ในตู้ไฟฟ้าที่มีอุณหภูมิสูง ต้องเว้นระยะโดยรอบแชสซีด้านหลังของ GT1665M-VTBA อย่างน้อย 100 มม. เพื่อป้องกันการสะสมความร้อนเฉพาะจุด ซึ่งอาจเร่งการเสื่อมสภาพของหน้าจอสัมผัส

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อเดินสายสื่อสาร โดยเฉพาะการเชื่อมต่อ RS-422 หรือ RS-485 ไปยังพอร์ตด้านหลังของ HMI ห้ามเดินสายสัญญาณเหล่านี้ขนานกับสายไฟแรงดันสูงสามเฟสหรือสายเอาต์พุต VFD เพื่อป้องกันไม่ให้สัญญาณรบกวนทางแม่เหล็กไฟฟ้าคัปปลิงเข้าสู่สายสื่อสาร ซึ่งอาจทำให้หน้าจอค้างกะทันหันหรือเกิดข้อผิดพลาดในการสื่อสารขาดหาย ควรต่อขั้วกราวด์เฟรม (FG) บนบล็อกไฟ AC เข้ากับกราวด์ดินของแผงที่สะอาดโดยตรงเสมอ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าสายไฟ AC หลักทั้งหมดที่จ่ายไปยังตู้ควบคุมถูกตัดไฟอย่างสมบูรณ์ ล็อกเอาต์ และติดป้ายเตือนแล้ว ก่อนเริ่มการติดตั้ง การถอด หรือการแก้ไขเทอร์มินอลบล็อก ตรวจสอบว่าไม่มีแรงดันไฟฟ้าด้วยมัลติมิเตอร์ที่ผ่านการสอบเทียบอย่างถูกต้องก่อนสัมผัสจุดต่อไฟฟ้าใด ๆ

1 ตรวจสอบให้แน่ใจว่าพื้นผิวแผงติดตั้งเรียบและสะอาด และมีขนาดช่องเจาะพอดี 227 มม. × 176 มม.

2 ใส่ GT1665M-VTBA เข้าไปในช่องเจาะด้านหน้า โดยตรวจสอบให้แน่ใจว่าปะเก็นยางวางเข้าที่อย่างถูกต้องตลอดแนวขอบ เพื่อคงระดับการซีลป้องกันสภาพแวดล้อม IP67F

3 ติดตั้งขายึดเข้ากับช่องด้านบนและด้านล่างของตัวเครื่อง HMI และขันสกรูยึดด้วยมือให้มีแรงบิด 0.36 ถึง 0.48 N·m เพื่อป้องกันกรอบด้านนอกบิดงอ

4 เชื่อมต่อแหล่งจ่ายไฟ AC 100–240V เข้ากับเทอร์มินอลบล็อกแหล่งจ่ายไฟ โดยยึดสายไฟเข้ากับขั้วต่อแบบสกรู และต่อขั้วกราวด์เฟรม (FG) โดยใช้สายทองแดงขนาด 2 มม.² ขึ้นไป

FAQ

สามารถเปลี่ยนหลอดไฟแบ็กไลต์ CCFL ของ GT1665M-VTBA หน้างานได้หรือไม่

ได้ แบ็กไลต์หลอดฟลูออเรสเซนต์แคโทดเย็น (CCFL) ออกแบบมาให้ผู้ใช้เปลี่ยนได้เอง ตรวจสอบให้แน่ใจว่าใช้ชุดอะไหล่ทดแทน OEM ของ Mitsubishi รุ่นที่ตรงกันทุกประการ และปิดเครื่องเทอร์มินัลอย่างสมบูรณ์ก่อนเปิดตัวเครื่อง

ซอฟต์แวร์ใดใช้สำหรับออกแบบโปรแกรมหน้าจอสำหรับ HMI GOT1000 นี้

GT1665M-VTBA ตั้งโปรแกรมและกำหนดค่าโดยใช้ซอฟต์แวร์ GT Designer3 ของ Mitsubishi Electric ซึ่งอยู่ภายในชุดซอฟต์แวร์ IQ Works หรือ MELSOFT

ใช้แบตเตอรี่ประเภทใดเพื่อเก็บรักษาข้อมูลโครงการและการตั้งค่า

HMI นี้ใช้แบตเตอรี่ลิเธียม GT15-BAT ซึ่งสำรองหน่วยความจำสำหรับ SRAM ในตัวและนาฬิกาเรียลไทม์เมื่อปิดแหล่งจ่ายไฟหลักของระบบ

จะแก้ไขอาการหน้าจอสัมผัสคลาดเคลื่อนหรือการตอบสนองต่อการสัมผัสไม่แม่นยำได้อย่างไร

เรียกใช้ขั้นตอนการปรับเทียบจากเมนูยูทิลิตี เปิดเครื่อง กดมุมซ้ายบนของหน้าจอค้างไว้หลายวินาทีเพื่อโหลดหน้าจอการตั้งค่า จากนั้นทำตามเครื่องมือปรับเทียบการสัมผัสทีละขั้นตอน
