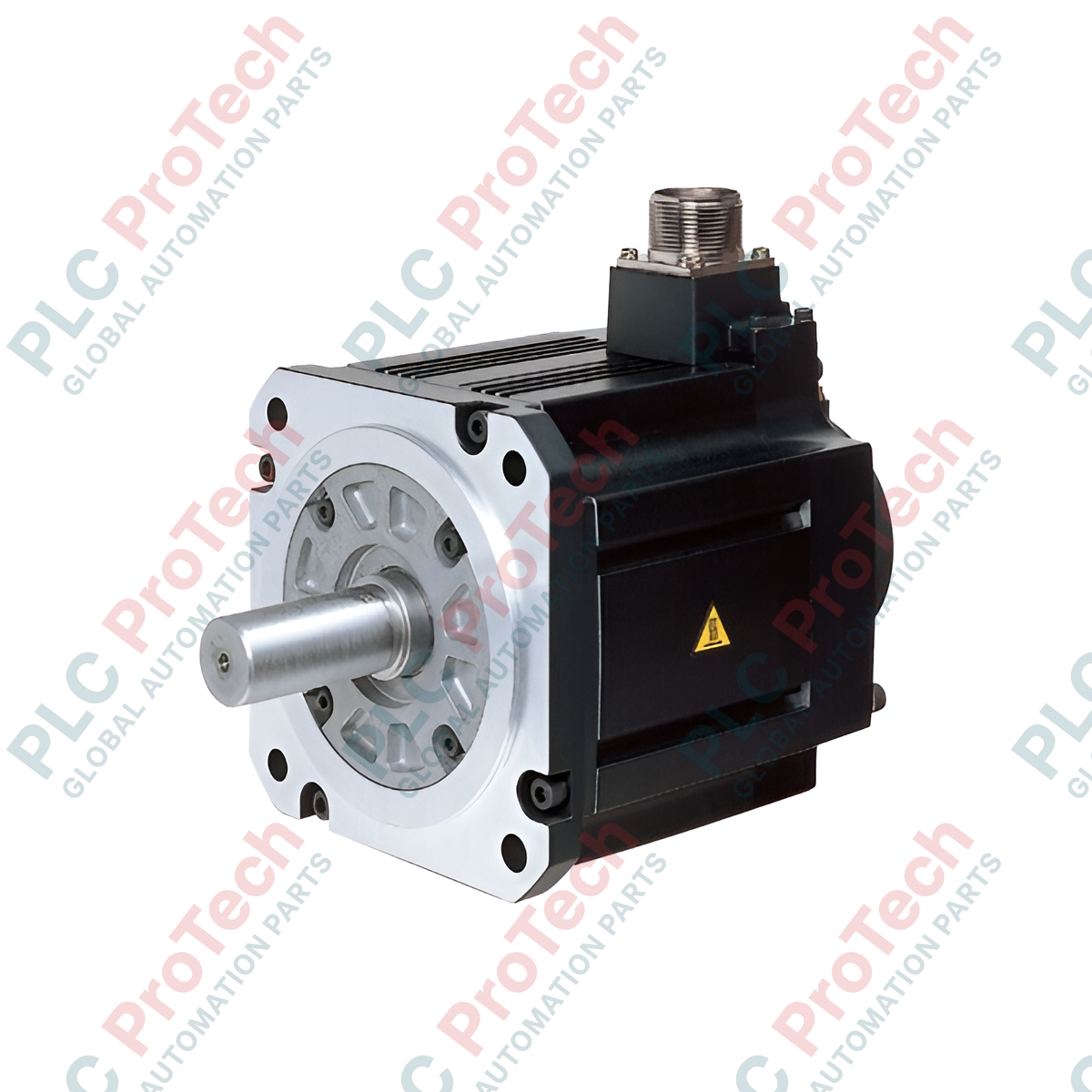

Mitsubishi Electric HF-SP202B เซอร์โวมอเตอร์ AC แบบแรงเฉื่อยปานกลางซีรีส์ HF-SP

SKU HF-SP202B

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: HF-SP202B
Country of origin:สหรัฐอเมริกา
Product Type: เซอร์โวมอเตอร์ AC
Payment: T/T, Western Union
Weight: 19000g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Mitsubishi Electric HF-SP202B ได้รับการปรับให้เหมาะสมสำหรับการกำหนดตำแหน่งในงานอุตสาหกรรมหนัก เป็นเซอร์โวมอเตอร์ AC สมรรถนะสูง ความเฉื่อยปานกลาง พร้อมเบรกแม่เหล็กไฟฟ้าแบบยึดค้างในตัว มอเตอร์ไร้แปรงถ่านนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อใช้งานร่วมกับแพลตฟอร์มไดรฟ์ MELSERVO-J3 ให้การควบคุมความเร็วที่เสถียรและประสิทธิภาพด้านแรงบิดต่อความเฉื่อยที่ยอดเยี่ยมสำหรับงานไดนามิกที่มีความต้องการสูง โครงสร้างทางกายภาพที่แข็งแรง ซึ่งประกอบด้วยฉนวนขดลวดคุณภาพสูงและการป้องกันฝุ่น/น้ำ ช่วยให้เชื่อถือได้ในการทำงานระยะยาวบนพื้นโรงงาน

คุณสมบัติเด่น

การออกแบบความเฉื่อยปานกลาง: ความเฉื่อยของโรเตอร์ที่สมดุลอย่างเหมาะสมช่วยลดการสั่นพ้องทางกลและความไม่ตรงกันระหว่างโหลดในระบบขับเคลื่อนด้วยสายพานหรือระบบที่มีมวลสูง
เบรกยึดค้างด้วยแม่เหล็กไฟฟ้า: เบรกแม่เหล็กไฟฟ้า 24VDC ที่ติดตั้งมาจากโรงงานช่วยป้องกันแกนตกหรือเลื่อนเมื่อไฟฟ้าดับหรือปิดการควบคุม
การป้อนกลับความละเอียดสูง: ออกแบบมาเพื่อเชื่อมต่อกับระบบเข้ารหัสแบบสัมบูรณ์/แบบเพิ่มค่าได้อย่างราบรื่น เพื่อให้ทำซ้ำตำแหน่งได้ในระดับต่ำกว่าไมครอน
โครงหุ้มอุตสาหกรรม: โครงสร้างการเชื่อมต่อแบบปิดผนึกช่วยปกป้องขดลวดภายในจากฝุ่นละอองและความชื้นตามสภาพแวดล้อมอุตสาหกรรมทั่วไป

การใช้งาน

เครื่องมือกล CNC: การควบคุมแกนป้อนที่แม่นยำสำหรับอุปกรณ์กัด กลึง และเจียร
ระบบขนถ่ายวัสดุ: ใช้ขับลิฟต์ส่งถ่ายแนวตั้ง หุ่นยนต์โครงสำหรับตั้งสิ่งของ และระบบจัดเก็บ/เรียกคืนอัตโนมัติ (ASRS)
เครื่องจักรบรรจุภัณฑ์: อุปกรณ์กำหนดตำแหน่งแบบหมุน เครื่องบรรจุกล่อง และสายป้อนบรรจุภัณฑ์ความเร็วสูงที่ต้องหยุดและเริ่มการทำงานอย่างรวดเร็วเป็นรอบ ๆ
การประกอบยานยนต์: แท่นกำหนดตำแหน่งสำหรับการเชื่อมหลายแกนและข้อต่อแขนกล

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	Mitsubishi Electric
หมายเลขรุ่น	HF-SP202B
ซีรีส์มอเตอร์	HF-SP (ความเฉื่อยปานกลาง / ความจุปานกลาง)
กำลังเอาต์พุตพิกัด	2.0 กิโลวัตต์
ความเร็วพิกัด	2000 รอบ/นาที
ความเร็วสูงสุด	3000 รอบ/นาที
แรงบิดพิกัด	9.5 N-m
เบรกแม่เหล็กไฟฟ้า	ติดตั้งแล้ว (ชนิดยึดค้าง 24VDC)
อุณหภูมิแวดล้อมขณะใช้งาน	0 ถึง 40 องศาเซลเซียส (ไม่เป็นน้ำแข็ง)
อุณหภูมิแวดล้อมขณะจัดเก็บ	-15 ถึง 70 องศาเซลเซียส (ไม่เป็นน้ำแข็ง)
ความชื้นแวดล้อมสูงสุด	ความชื้นสัมพัทธ์สูงสุด 80% (ไม่ควบแน่น)
ระดับความสูงขณะใช้งาน	สูงจากระดับน้ำทะเลไม่เกิน 1000 ม.
ความต้านทานการสั่นสะเทือน	X: 24.5 ม./วินาที², Y: 49 ม./วินาที²
น้ำหนักมอเตอร์	18.0 กก.
น้ำหนักขนส่ง (คำนวณ)	19.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

การระบุขั้วต่อ / สายไฟ	ฟังก์ชัน / การกำหนด
U	เฟสมอเตอร์ U (สายป้อนกำลัง)
V	เฟสมอเตอร์ V (สายป้อนกำลัง)
W	เฟสมอเตอร์ W (สายป้อนกำลัง)
PE (เขียว/เหลือง)	สายดินป้องกัน / กราวด์โครงเครื่อง
B1 / B2	เบรกยึดค้างแม่เหล็กไฟฟ้า (24VDC, ไม่กำหนดขั้ว)

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

HF-SP202B จับคู่โดยตรงกับเซอร์โวแอมพลิฟายเออร์คลาส 200V รุ่น MR-J3-200A และ MR-J3-200B เมื่อปรับปรุงโรงงานรุ่นเก่าจากระบบ MR-J2S เดิม (เช่น มอเตอร์ HC-SFS202B) ผู้ใช้ต้องคำนึงถึงความแตกต่างของโปรโตคอลการสื่อสารของเอ็นโคเดอร์และผังขาขั้วต่อ การอัปเกรดเป็นซีรีส์ MR-J4 ต้องใช้สายแปลง หรือเลือกมอเตอร์รุ่นเทียบเท่า HG-SR202B ซึ่งมีสถาปัตยกรรมเอ็นโคเดอร์ที่ปรับปรุงใหม่

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

จุดที่มักเกิดความขัดข้องในการติดตั้งแกนแนวตั้งคือการใช้เบรกแม่เหล็กไฟฟ้าเพื่อลดความเร็วหรือหยุดโหลดที่กำลังเคลื่อนที่ เบรกของ HF-SP202B ได้รับการออกแบบมาให้เป็นเบรกยึดอยู่กับที่เท่านั้น การสั่งทำงานขณะเพลากำลังหมุนที่ 2000 r/min จะทำให้ผ้าเบรกสึกหรออย่างรวดเร็วและเบรกเชิงกลเสียหายอย่างรุนแรง ตรวจสอบให้แน่ใจว่าลอจิก PLC หรือไดรฟ์ลดความเร็วมอเตอร์จนถึง 0 r/min ก่อนปลดรีเลย์ควบคุมเบรก

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ติดตั้งอุปกรณ์ดูดซับแรงดันกระชากโดยเฉพาะ (ไดโอดหรือวาริสเตอร์) ขนานกับคอยล์รีเลย์ควบคุมเบรก 24VDC เสมอ เพื่อป้องกันแรงดันเหนี่ยวนำสูงกระชากทำให้การ์ดเอาต์พุตของแอมพลิฟายเออร์หรือโมดูล PLC DO เสียหาย เดินสายเอ็นโคเดอร์ในท่อเหล็กที่ต่อลงกราวด์แยกต่างหาก โดยอยู่ห่างจากสายไฟมอเตอร์กระแสสูง เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ซึ่งอาจทำให้เกิดข้อผิดพลาดของสัญญาณป้อนกลับเอ็นโคเดอร์

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนเริ่มการติดตั้งหรือบำรุงรักษา ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ AC 3 เฟสหลักทั้งหมดที่จ่ายให้เซอร์โวแอมพลิฟายเออร์ถูกตัดพลังงานโดยสมบูรณ์ รออย่างน้อย 15 นาทีเพื่อให้ตัวเก็บประจุบัส DC ภายในคายประจุจนหมด ตรวจสอบภาวะแรงดันเป็นศูนย์ที่ขั้วของแอมพลิฟายเออร์ด้วยมัลติมิเตอร์ที่ผ่านการรับรองก่อนจับต้องสายเชื่อมต่อมอเตอร์

1

การจัดแนวทางกล: ยึดมอเตอร์เข้ากับโครงเครื่องจักรที่แข็งแรงอย่างแน่นหนา ตรวจสอบให้แน่ใจว่าการจัดแนวเพลาในแนวขนานและเชิงมุมกับโหลดที่ขับเคลื่อนอยู่ภายใน 0.03 มม. เพื่อป้องกันแรงในแนวรัศมีที่กระทำต่อแบริ่ง

2

การเดินสายไฟและเบรก: เชื่อมต่อขั้ว U, V, W และ PE เข้ากับเอาต์พุตมอเตอร์ของเซอร์โวแอมพลิฟายเออร์ เดินสายเบรก B1/B2 โดยตรงไปยังวงจรยึดค้างภายนอก 24VDC

3

การเชื่อมต่อสัญญาณป้อนกลับของเอ็นโคเดอร์: เสียบปลั๊กสายสัญญาณป้อนกลับความละเอียดสูงเข้ากับขั้วต่อเอ็นโคเดอร์ของมอเตอร์ โดยตรวจสอบให้แน่ใจว่าปลอกล็อกยึดเข้าที่เพื่อคงการซีลป้องกันสภาพแวดล้อม

FAQ

สามารถใช้งานมอเตอร์นี้ได้หรือไม่ หากไม่ได้เชื่อมต่อแหล่งจ่ายไฟ 24VDC เข้ากับเบรก

ไม่สามารถทำได้ เบรกแม่เหล็กไฟฟ้าเป็นเบรกยึดจับแบบปลอดภัยเมื่อระบบขัดข้อง หากไม่จ่ายไฟ 24VDC ที่ขั้วเบรกเพื่อปลดเบรก เพลาจะยังคงถูกล็อกด้วยกลไกและป้องกันไม่ให้หมุน

แนะนำให้ใช้เซอร์โวแอมพลิไฟเออร์ซีรีส์ใดเพื่อขับมอเตอร์นี้

มอเตอร์นี้เหมาะสำหรับใช้งานร่วมกับเซอร์โวแอมพลิไฟเออร์คลาส 200V รุ่น MR-J3-200A (Analog/Pulse) หรือ MR-J3-200B (SSCNET III)

การเชื่อมต่อเบรกจำเป็นต้องมีขั้วไฟฟ้าเฉพาะหรือไม่

ขดลวดเบรกยึดจับแม่เหล็กไฟฟ้าไม่มีขั้ว อย่างไรก็ตาม ไดโอดป้องกันกระแสย้อนกลับ/ตัวดูดซับแรงดันกระชากที่ติดตั้งคร่อมขดลวดรีเลย์ควบคุมต้องต่อขั้วให้ถูกต้องเพื่อหลีกเลี่ยงการลัดวงจร

สามารถใช้มอเตอร์นี้ในสภาพแวดล้อมที่มีฝุ่นโลหะละเอียดได้หรือไม่

ได้ ตัวมอเตอร์มีระดับการป้องกันสภาพแวดล้อม IP67 คุณภาพสูง อย่างไรก็ตาม ส่วนที่เพลาทะลุผ่านมีระดับ IP65 ดังนั้นต้องติดตั้งซีลน้ำมันเพลาหากสัมผัสกับน้ำมันที่กระเด็นหรือฝุ่นโลหะในปริมาณมาก
