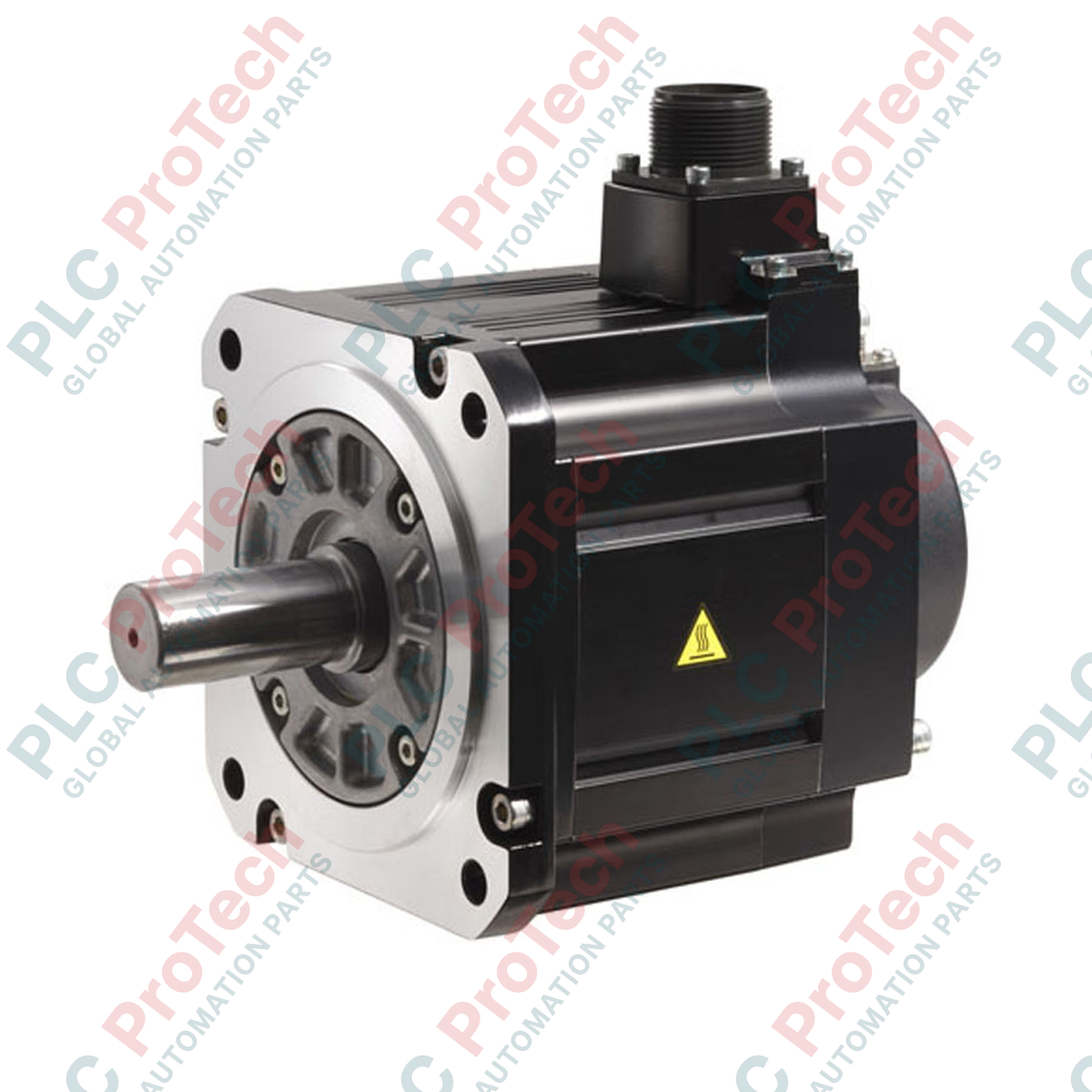

Mitsubishi Electric HG-SR301BJK มอเตอร์เซอร์โวแบบหมุนซีรีส์ HG-SR

SKU HG-SR301BJK

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: HG-SR301BJK
Country of origin:สหรัฐอเมริกา
Product Type: มอเตอร์เซอร์โวแบบหมุน
Payment: T/T, Western Union
Weight: 30000g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

การควบคุมการเคลื่อนไหวทางอุตสาหกรรมประสิทธิภาพสูงจำเป็นต้องใช้อุปกรณ์ที่มีความแม่นยำสูง และ Mitsubishi Electric HG-SR301BJK ตอบโจทย์นี้ในฐานะเซอร์โวมอเตอร์แบบหมุนที่มีโมเมนต์ความเฉื่อยปานกลาง ซึ่งได้รับการปรับให้เหมาะกับระบบขับเคลื่อน MELSERVO-J4 และ MELSERVO-JE มอเตอร์นี้ได้รับการออกแบบโดยเฉพาะให้มีกำลังขาออกพิกัด 3.0 kW พร้อมเบรกแม่เหล็กไฟฟ้าในตัว จึงให้แรงบิดยึดและการล็อกตำแหน่งที่เชื่อถือได้ภายใต้สภาวะโหลดสูง รุ่นนี้มีโครงสร้างทางกายภาพเฉพาะ ได้แก่ เพลาแบบมีร่องลิ่มและซีลน้ำมันในตัว ช่วยให้ติดตั้งเข้ากับชุดกลไกที่ท้าทายได้อย่างราบรื่น ซึ่งมีความเสี่ยงต่อการปนเปื้อนของของเหลวหรืออนุภาค

คุณสมบัติ

โรเตอร์โมเมนต์ความเฉื่อยปานกลาง: ให้อัตราเร่งและลดความเร็วได้ในระดับสูง เหมาะสำหรับกลไกอุตสาหกรรมที่ทำงานเป็นรอบหนัก
เบรกยึดแม่เหล็กไฟฟ้า: ระบบความปลอดภัยในตัวที่ออกแบบมาเพื่อล็อกตำแหน่งแกนทางกายภาพอย่างแน่นหนาระหว่างไฟฟ้าดับหรือการปิดระบบ
การป้องกันสภาพแวดล้อมที่ดียิ่งขึ้น: ติดตั้งซีลน้ำมันในตัวและเอาต์พุตเพลาแบบมีร่องลิ่ม เพื่อการส่งผ่านแรงบิดที่เชื่อถือได้สูงภายใต้สภาวะทางกลที่รุนแรง
เอ็นโค้ดเดอร์ความละเอียดสูง: ความสามารถของเอ็นโค้ดเดอร์แบบสัมบูรณ์ช่วยให้ส่งข้อมูลป้อนกลับตำแหน่งที่แม่นยำไปยังเซอร์โวแอมพลิไฟเออร์หลัก

การใช้งาน

ระบบขนถ่ายวัสดุ: ขับเคลื่อนแกนยกแนวตั้งและระบบถ่ายโอนแบบแกนทรีสำหรับงานหนักที่ต้องการความสามารถในการยึดแบบปลอดภัยเมื่อเกิดความขัดข้อง
การตัดเฉือน CNC และอุปกรณ์เครื่องมือ: จ่ายกำลังให้โต๊ะหมุนเสริมและชุดเปลี่ยนเครื่องมือที่มีลักษณะโหลดสูง
เครื่องจักรปั๊มขึ้นรูปและบรรจุภัณฑ์: ควบคุมรูปแบบโหลดแบบไม่ต่อเนื่องความเร็วสูง พร้อมรักษาความแม่นยำของเส้นทางอย่างมั่นคง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Mitsubishi Electric
ชื่อรุ่น	HG-SR301BJK
ซีรีส์ผลิตภัณฑ์	ซีรีส์ HG-SR
กำลังขาออกพิกัด	3.0 กิโลวัตต์
ความเร็วพิกัด	1,000 รอบ/นาที
แรงบิดสูงสุด	85.9 นิวตันเมตร
ความจุแหล่งจ่ายไฟที่ต้องการ	4.8 kVA
ประเภทเบรกยึด	เบรกยึดแม่เหล็กไฟฟ้า (รวมอยู่ด้วย)
ตัวเลือกเพลา	ร่องลิ่ม (K) พร้อมซีลน้ำมัน (J)
น้ำหนักมอเตอร์สุทธิ	26 กก.
น้ำหนักขนส่ง (คำนวณ)	30 กก.

การเชื่อมต่อสายไฟและอินเทอร์เฟซ

ขั้วต่อ / สายสัญญาณ	ขนาดสายไฟที่กำหนด (AWG / เมตริก)	คำอธิบายฟังก์ชัน
U, V, W, กราวด์	3.5 มม.2 (AWG 12)	สายไฟหลักและการป้องกันการต่อลงดินสำหรับขดลวดสเตเตอร์ของมอเตอร์
B1, B2	0.5 มม.2 (AWG 20)	สายจ่ายไฟเบรกยึดแม่เหล็กไฟฟ้า

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

ยูนิตนี้ใช้แทนยูนิตรุ่นเก่าที่เทียบเท่าในซีรีส์ HC-SFS ได้โดยตรง แม้ว่าขนาดทางกายภาพและผังขาพินของสายไฟจะแตกต่างกัน ต้องใช้สายที่รองรับซีรีส์ MR-J4 เพื่อเชื่อมต่อกับเอ็นโค้ดเดอร์ โดยเหมาะอย่างยิ่งสำหรับใช้งานคู่กับเซอร์โวแอมพลิไฟเออร์ MR-J4-350A หรือ MR-J4-350B การใช้ไดรฟ์ที่รองรับกำลังต่ำกว่า 3.5 kW จะจำกัดประสิทธิภาพและทำให้เกิดข้อผิดพลาดจากการจำกัดกระแสในช่วงเร่งความเร็วสูงสุด

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากมีซีลน้ำมันในตัว ห้ามใช้งานเพลามอเตอร์โดยไม่มีสารหล่อลื่นที่ริมซีล การใช้งานซีลน้ำมันแบบแห้งอาจทำให้วัสดุซีลเสื่อมสภาพจากความร้อนที่เกิดจากแรงเสียดทาน ส่งผลให้ซีลเสียหายและน้ำมันรั่วซึมก่อนเวลาอันควร ในการติดตั้งแนวตั้ง ตรวจสอบให้แน่ใจว่าไม่ได้ใช้เบรกเพื่อชะลอโหลดที่กำลังเคลื่อนที่ เบรกยึดต้องทำงานเมื่อโรเตอร์หยุดนิ่งที่ความเร็วเป็นศูนย์แล้วเท่านั้น เพื่อป้องกันการสึกหรอถาวรของผ้าเสียดทานภายใน

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าสายป้อนกลับสัญญาณเอ็นโค้ดเดอร์ของมอเตอร์ถูกแยกออกจากสายไฟหลักของมอเตอร์ U/V/W ทางกายภาพ รักษาระยะห่างอย่างน้อย 100 มม. ภายในรางกระดูกงูสายไฟ เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่อาจทำให้เกิดข้อผิดพลาดในการสื่อสารกับเอ็นโค้ดเดอร์ ใช้อุปกรณ์ดูดซับแรงดันกระชาก (ไดโอด) คร่อมหน้าสัมผัสรีเลย์ควบคุม B1-B2 เพื่อป้องกันแรงดันกระชากชั่วขณะไม่ให้ทำลายเอาต์พุตของระบบควบคุมที่อยู่ใกล้เคียง

แนวทางการติดตั้ง

คำเตือนสำคัญ:

ก่อนเริ่มการติดตั้งทางกลหรือทางไฟฟ้า ให้ตัดแหล่งจ่ายไฟขาเข้าทั้งหมดที่จ่ายให้เซอร์โวแอมพลิไฟเออร์ที่ตรงรุ่น ตรวจสอบว่าไฟ LED แสดงการชาร์จบนเซอร์โวแอมพลิไฟเออร์ดับลงสนิทแล้ว รออย่างน้อย 15 นาทีเพื่อให้แรงดันไฟฟ้าที่ค้างอยู่ในตัวเก็บประจุบัสลดลงต่ำกว่าระดับที่ปลอดภัยก่อนดำเนินการกับการต่อสาย

1

ยึดมอเตอร์เข้ากับโครงเครื่องโลหะที่ออกแบบให้ทำหน้าที่เป็นฮีตซิงก์อย่างแน่นหนา ตรวจสอบการจัดแนวกับเพลารับโหลดเพื่อหลีกเลี่ยงแรงในแนวรัศมีหรือแนวแกนที่มากเกินไปบนเพลาขาออก

2

ตรวจสอบให้แน่ใจว่าลิ่มคีย์นั่งราบสนิทในร่องคีย์ก่อนเลื่อนชุดคัปปลิงเข้าที่ ห้ามใช้ค้อนตอกเพลา เนื่องจากแรงกระแทกอาจทำให้จานกระจกเอ็นโค้ดเดอร์ภายในที่บอบบางแตกร้าวได้

3

เดินสายไฟ (AWG 12) และสายเบรก (AWG 20) พร้อมอุปกรณ์ป้องกันการดึงรั้ง เพื่อป้องกันไม่ให้เกิดแรงดึงที่ปลั๊กจุดต่อของมอเตอร์

4

ต่อสายดินที่มีอิมพีแดนซ์ต่ำและมั่นคงเข้ากับตัวมอเตอร์ เพื่อป้องกันการคายประจุไฟฟ้าสถิตผ่านตลับลูกปืนของเพลา

FAQ

หน้าที่หลักของเบรกแม่เหล็กไฟฟ้าในตัวคืออะไร?

เบรกแม่เหล็กไฟฟ้าในมอเตอร์ได้รับการออกแบบมาเพื่อยึดแกนให้อยู่กับที่เมื่อระบบเซอร์โวถูกปิดหรืออยู่ในสถานะหยุดฉุกเฉิน ช่วยป้องกันการเคลื่อนตัวเนื่องจากแรงทางกายภาพ โดยเฉพาะแกนแนวตั้ง แต่ไม่ได้ออกแบบมาเพื่อใช้เบรกแบบไดนามิกกับโหลดที่กำลังเคลื่อนที่

แอมพลิฟายเออร์เซอร์โว Mitsubishi รุ่นใดบ้างที่ใช้งานร่วมกับมอเตอร์นี้ได้?

มอเตอร์นี้ออกแบบมาให้ใช้งานคู่กับซีรีส์ MELSERVO-J4 โดยเฉพาะแอมพลิฟายเออร์พิกัด 3.5 kW เช่น MR-J4-350A, MR-J4-350B หรือ MR-J4-350GF

มอเตอร์นี้มีร่องลิ่มเพลาและซีลน้ำมันหรือไม่?

ใช่ อักษรต่อท้าย 'BJK' ระบุว่ามอเตอร์นี้มีเบรกแม่เหล็กไฟฟ้า (B) ซีลน้ำมัน (J) และเพลาที่มีรูปแบบร่องลิ่มมาตรฐาน (K)

ขนาดสายไฟที่แนะนำสำหรับเชื่อมต่อมอเตอร์นี้คือเท่าใด?

สำหรับสายไฟกำลังหลัก U, V, W และสายดิน ให้ใช้สายขนาด 3.5 mm2 (AWG 12) สำหรับการเชื่อมต่อเบรกแม่เหล็กไฟฟ้า B1 และ B2 ให้ใช้สายขนาด 0.5 mm2 (AWG 20)
