Manufacturer: Mitsubishi Electric
Product No.: LJ71E71-100-CM
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลการสื่อสาร PLC
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 130 มม. x 110 มม. x 45 มม.
Shipping port: Xiamen
Warranty: 12 months

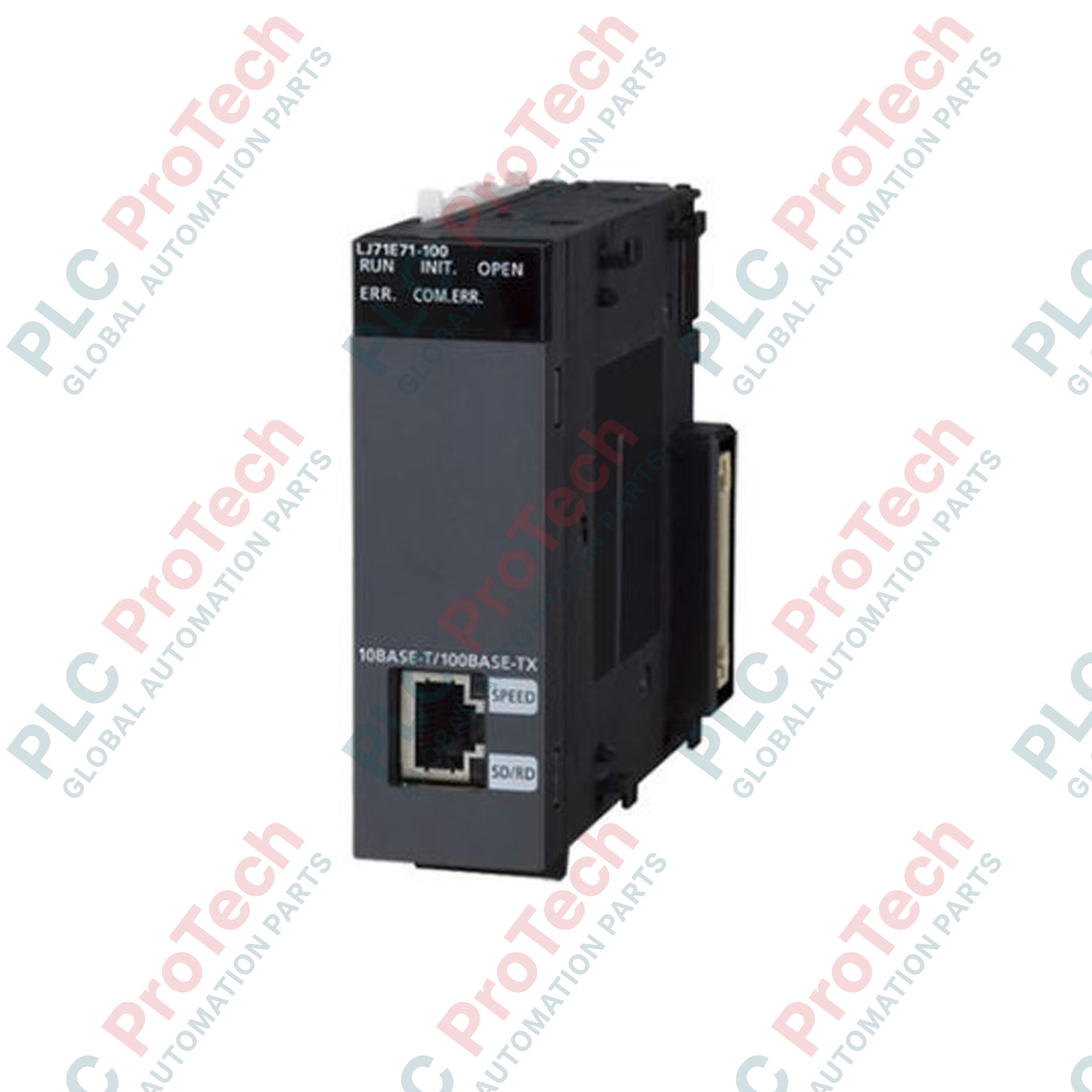

Mitsubishi Electric LJ71E71-100-CM มอบการเชื่อมต่อ Ethernet ความเร็วสูงโดยตรงให้กับสถาปัตยกรรม MELSEC ซีรีส์ L พร้อมจัดการการส่งข้อมูลระดับโรงงานและงานเขียนโปรแกรมที่มีประสิทธิภาพ โมดูลนี้ช่วยให้การสื่อสารผ่านเครือข่ายอุตสาหกรรมรวดเร็วและเชื่อถือได้ โดยทำหน้าที่เป็นเกตเวย์ระหว่างยูนิตประมวลผลกับระบบ SCADA ระดับควบคุม HMI หรือคอนโทรลเลอร์อื่น ๆ โมดูลรองรับสื่อกายภาพแบบสองอัตราสำหรับเครือข่าย 100BASE-TX และ 10BASE-T จึงประมวลผลข้อมูลปริมาณมากได้อย่างราบรื่น พร้อมรักษาการใช้กระแสไฟฟ้าบัสภายในให้อยู่ในระดับต่ำ ฟังก์ชันระบบในตัวช่วยให้บำรุงรักษาระยะไกล ตรวจสอบวินิจฉัย และเปลี่ยนแปลงการกำหนดค่าได้ง่ายโดยตรงผ่านแพลตฟอร์มซอฟต์แวร์เขียนโปรแกรม GX Works2
| ผู้ผลิต | Mitsubishi Electric |
| หมายเลขรุ่น | LJ71E71-100-CM |
| ซีรีส์ผลิตภัณฑ์ | MELSEC ซีรีส์ L |
| ประเภทโมดูล | โมดูลอินเทอร์เฟซ Ethernet |
| ความเร็วการส่งข้อมูล | 100 Mbps (100BASE-TX) / 10 Mbps (10BASE-T) |
| ประเภทพอร์ตสื่อสาร | คอนเน็กเตอร์ RJ45 ตัวเมีย |
| การใช้กระแสไฟฟ้าภายใน (5 VDC) | 0.60 A |
| จำนวนการเชื่อมต่อพร้อมกันสูงสุด | การเชื่อมต่อ 16 รายการ |
| น้ำหนักจัดส่ง (คำนวณ) | 0.45 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 130 มม. x 110 มม. x 45 มม. |
| พินคอนเน็กเตอร์ | ฟังก์ชัน / การกำหนด |
|---|---|
| พิน 1 | TX+ (ข้อมูลส่งออก +) |
| พิน 2 | TX- (ข้อมูลส่งออก -) |
| พิน 3 | RX+ (ข้อมูลรับเข้า +) |
| พิน 6 | RX- (ข้อมูลรับเข้า -) |
LJ71E71-100-CM สามารถใช้งานแทนกันได้ทั้งทางกายภาพและด้านฟังก์ชันกับระบบ CPU MELSEC L Series มาตรฐานโดยไม่ต้องปรับเปลี่ยนเพิ่มเติม ส่วนต่อท้าย "-CM" ระบุรูปแบบการรองรับมาตรฐานอุตสาหกรรมระดับภูมิภาค แต่การกำหนดค่า Ethernet ภายใน GX Works2 ยังคงเหมือนกัน สำหรับการย้ายระบบรุ่นเก่า ให้ตรวจสอบว่าเฟิร์มแวร์ของยูนิต CPU รองรับอินเทอร์เฟซเครือข่ายแบบหลายการเชื่อมต่อก่อนรวมโมดูลนี้ เพื่อป้องกันข้อผิดพลาดจากการหมดเวลาการสื่อสาร
เมื่อเพิ่มโมดูล Ethernet เข้ากับชุด CPU L-Series ที่กำลังทำงานอยู่ ให้คำนวณกระแสไฟฟ้าที่ใช้จากบัสระบบภายใน 5 VDC ใหม่ ยูนิตนี้ใช้กระแสคงที่ 0.60 A หากใช้งานร่วมกับโมดูลกำหนดตำแหน่งหลายตัวหรือบล็อกดิจิทัล I/O ความหนาแน่นสูง อาจทำให้เกินขีดจำกัดกระแสจ่ายของโมดูลจ่ายไฟมาตรฐาน เช่น L61P หรือ L63P ซึ่งอาจทำให้ CPU ค้างแบบสุ่มหรือเกิดข้อผิดพลาดจากการรีเซ็ตระบบ
เพื่อป้องกันสัญญาณรบกวน EMI ความถี่สูงจากเครื่องจักรไฟฟ้าแรงดันสูงที่อยู่ใกล้เคียงหรือสาย VFD ไม่ให้รบกวนแพ็กเก็ตการสื่อสารเครือข่าย ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์สองชั้น (STP) ประเภท Category 5e (หรือสูงกว่า) เสมอ ต่อชิลด์ถักของสายเคเบิลเข้ากับบัสกราวด์ป้องกันของระบบโดยตรงอย่างแน่นหนา และจัดให้ชุดแร็กมีการต่อลงดินแบบจุดเดียว
ถอดแหล่งจ่ายไฟภายนอกทั้งหมดที่จ่ายให้ระบบ PLC และอินเทอร์เฟซเครือข่ายออกก่อนเสียบ ถอด หรือเดินสายโมดูลสื่อสาร การไม่ตัดพลังงานออกจากชุดประกอบโดยสมบูรณ์อาจทำให้วงจรแบ็กเพลนเสียหายถาวร ไมโครโปรเซสเซอร์ขัดข้อง หรือระบบทำงานผิดปกติอย่างคาดเดาไม่ได้
จัดแนวขอล็อกของโมดูลให้ตรงกับช่องเสียบขั้วต่อของโมดูล CPU หรือยูนิตฐานที่อยู่ติดกันบนราง DIN
กดโมดูลเข้าหากันจนได้ยินเสียงคลิกและยึดแน่น จากนั้นล็อกคันโยกล็อกเชิงกลที่ด้านบนและด้านล่างของยูนิตให้เข้าที่อย่างแน่นหนา
เสียบสาย Ethernet อุตสาหกรรม RJ45 เข้ากับพอร์ตสื่อสารด้านหน้า โดยตรวจสอบให้แน่ใจว่าคลิปล็อกเข้าล็อกอย่างแน่นหนา
จ่ายไฟและตรวจสอบว่าไฟ LED บนแผงด้านหน้าแสดง "RUN" และไฟแสดง Link/Speed กะพริบเมื่อมีการรับส่งข้อมูลผ่านเครือข่าย
