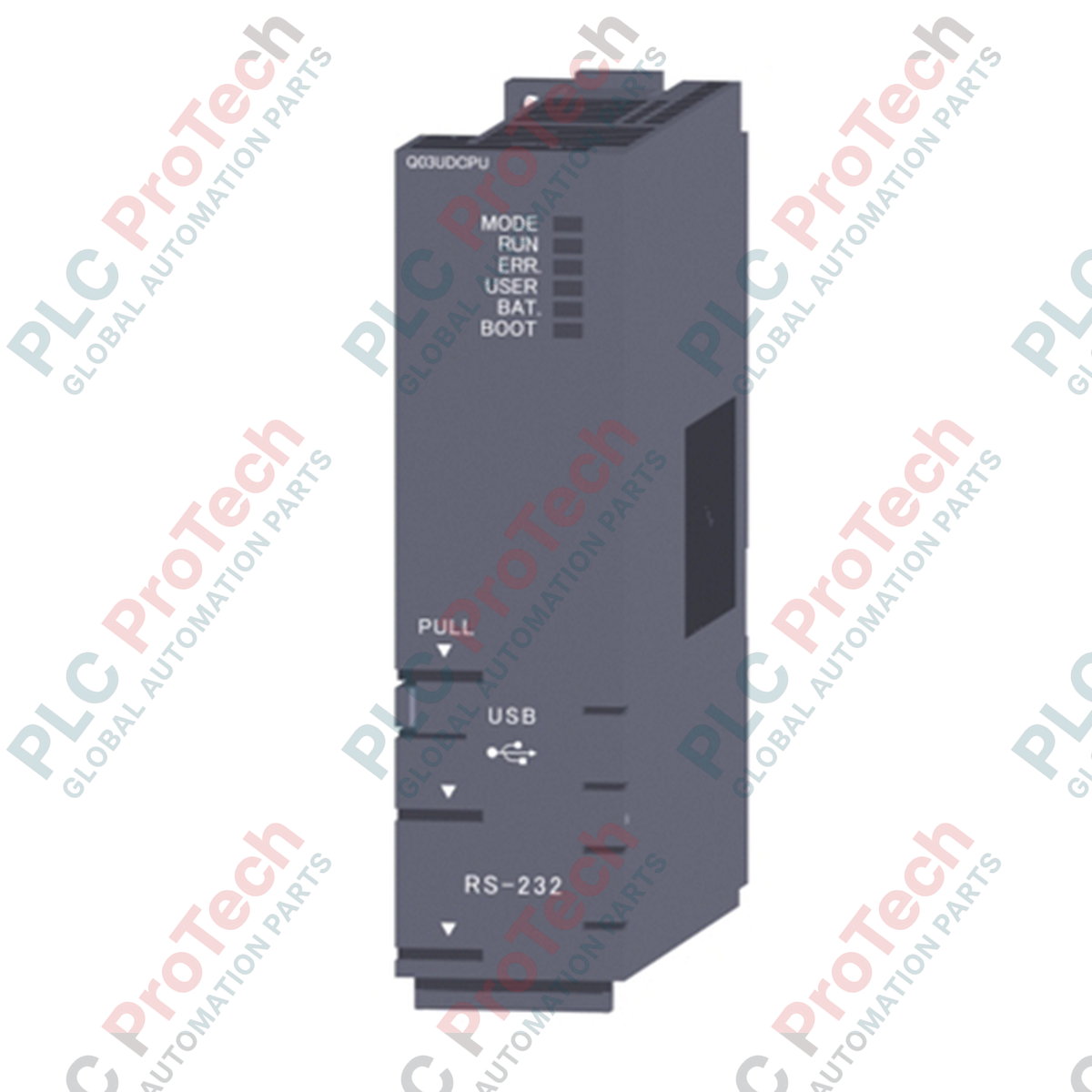

โมดูล CPU PLC อเนกประสงค์ Mitsubishi Electric Q03UDCPU ซีรีส์ MELSEC Q

SKU Q03UDCPU

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: Q03UDCPU
Country of origin:สหรัฐอเมริกา
Product Type: โมดูล CPU PLC
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 98 มม. x 27.4 มม. x 89.3 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ด้วยการประมวลผลลอจิกซีเควนซ์อุตสาหกรรมความเร็วสูงภายในแพลตฟอร์ม MELSEC Q Series Mitsubishi Electric Q03UDCPU จึงได้รับการออกแบบให้เป็นโมดูล CPU PLC อเนกประสงค์ประสิทธิภาพสูง มาพร้อมเอนจินประมวลผลขั้นสูงที่สามารถดำเนินการคำสั่งซีเควนซ์พื้นฐานได้เร็วถึง 20 นาโนวินาที จึงเหมาะอย่างยิ่งสำหรับระบบบรรจุภัณฑ์ความเร็วสูง การประสานงานหลายแกน และสถาปัตยกรรมควบคุมโรงงานแบบกระจาย การจัดเก็บโปรแกรมได้รับการรักษาความปลอดภัยด้วยความจุโปรแกรม 30K ขั้นตอน (120 KB) พร้อมรีจิสเตอร์ไฟล์ที่ขยายได้จำนวนมาก เพื่อรองรับสูตรระบบอัตโนมัติที่ซับซ้อนและการกำหนดค่าพารามิเตอร์ระบบอย่างละเอียด

คุณสมบัติ

การประมวลผลคำสั่งความเร็วสูงที่ 20 ns สำหรับ LD X0 และ 40 ns สำหรับ MOV D0 D1
ความจุโปรแกรมที่ยืดหยุ่น 30K ขั้นตอน (120 KB) รองรับการออกแบบระบบหลายโปรแกรม
รองรับหลายภาษา ได้แก่ Relay Symbol Word, Structured Text (ST), Function Block (FB) และ MELSAP 3 (SFC)
ระบบ I/O แบบเข้าถึงโดยตรงคู่ที่รองรับการแมป (โหมดรีเฟรชหรือการดำเนินการ I/O โดยตรงผ่านการระบุแอดเดรส DX/DY)
ระบบหน่วยความจำภายในที่มี RAM มาตรฐาน 192 KB และ ROM มาตรฐาน 1024 KB
สถาปัตยกรรมอินเทอร์เฟซคู่ที่มีอินเทอร์เฟซ USB (Mini-B) และ RS-232 บนบอร์ด เพื่อการวินิจฉัยในพื้นที่อย่างราบรื่น

การใช้งาน

ระบบบรรจุภัณฑ์ความเร็วสูง: การจัดตำแหน่งแบบเรียลไทม์ การบรรจุถุง และการซิงโครไนซ์แกนการเคลื่อนที่เสริม
สายการประกอบยานยนต์: การจัดลำดับสายพานลำเลียงแบบประสานงาน การผสานรวมสถาปัตยกรรมหลาย CPU และเครือข่ายอุปกรณ์ระดับกระจาย
ระบบย่อยของโรงงานกระบวนการ: แพลตฟอร์มควบคุมการบำบัดน้ำ การจัดการห้องคลีนรูม และการตรวจติดตามสภาพแวดล้อม

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Mitsubishi Electric
หมายเลขรุ่น	Q03UDCPU
วิธีการควบคุม	การทำงานของโปรแกรมที่จัดเก็บแบบวนรอบ/ทำซ้ำ
ความเร็วในการประมวลผลคำสั่ง	20 ns (LD X0), 40 ns (MOV D0 D1)
ความจุโปรแกรม	30K ขั้นตอน (120 KB)
RAM มาตรฐาน	192 KB
ROM มาตรฐาน	1024 KB
จำนวนจุด I/O สูงสุด	4096 จุด (X/Y0 ถึง FFF)
การใช้กระแสไฟฟ้าภายใน (DC 5V)	0.33 A
อุณหภูมิแวดล้อมขณะทำงาน	0 ถึง 55 degC
อุณหภูมิแวดล้อมขณะจัดเก็บ	-25 ถึง 75 degC
ความชื้นแวดล้อมขณะทำงาน	5 ถึง 95% RH, ไม่ควบแน่น
ขนาด (สูง x กว้าง x ลึก)	98 มม. x 27.4 มม. x 89.3 มม.
น้ำหนักสุทธิ	0.20 กก.
น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว)	2.0 กก.
ประเทศต้นกำเนิด	ญี่ปุ่น

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ต / อินเทอร์เฟซทางกายภาพ	ฟังก์ชันและการกำหนด
พอร์ต USB (Mini-B)	ลิงก์การเขียนโปรแกรม การมอนิเตอร์ และการดีบักความเร็วสูงสำหรับ GX Works2 / GX Developer
ขั้วต่อ RS-232	ลิงก์การสื่อสารแบบอนุกรมสำหรับอินเทอร์เฟซ HMI โมเด็ม และอุปกรณ์ต่อพ่วงสำหรับการเขียนโปรแกรม
ช่องเสียบการ์ดหน่วยความจำ	รองรับการ์ด SRAM (สูงสุด 8 MB), การ์ด Flash (สูงสุด 4 MB) หรือการ์ด ATA (สูงสุด 32 MB)

รุ่นทางเลือกและความเข้ากันได้

Q03UDCPU รองรับเส้นทางการอัปเกรดโดยตรงจากยูนิต Q03UD รุ่นเก่า แตกต่างจาก Q03UDECPU รุ่นนี้ไม่มีพอร์ต Ethernet (RJ45) ในตัว หากต้องการการเชื่อมต่อ Ethernet ในงานอุตสาหกรรม (EtherNet/IP หรือ Modbus TCP) ต้องติดตั้งการ์ดสื่อสารภายนอก เช่น โมดูล QJ71E71-100 หรือใช้โมดูล Q03UDECPU หรือ Q03UDVCPU แทน

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อนำ Q03UDCPU ไปใช้งานในการกำหนดค่าหลาย CPU ร่วมกับ CPU ควบคุมการเคลื่อนไหวหรือหุ่นยนต์ ให้ใส่ใจเป็นพิเศษกับการตั้งค่าพารามิเตอร์สำหรับหน่วยความจำใช้ร่วมของการสื่อสารระหว่าง CPU ความเร็วสูง การจัดสรรข้อมูลในรีจิสเตอร์หน่วยความจำใช้ร่วมมากเกินไปโดยไม่มีการอัปเดตรอบการทำงานที่สอดคล้องกันในพารามิเตอร์ระบบ อาจทำให้เกิดข้อผิดพลาดการซิงโครไนซ์หลาย CPU ทันที (ข้อผิดพลาด WDT หรือ Error 1400)

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

ตรวจสอบตำแหน่งทางกายภาพของสวิตช์ RUN/STOP/RESET ก่อนดำเนินการดาวน์โหลด หากจัดเก็บค่ารันไทม์หรือสูตรการทำงานที่ใช้งานอยู่ใน RAM มาตรฐาน ตรวจสอบให้แน่ใจว่าแบตเตอรี่ลิเธียมของระบบ (Q6BAT) ยังทำงานได้ หากไฟ LED สีแดง BAT ติดสว่าง ให้สำรองข้อมูลรีจิสเตอร์ทันทีเพื่อป้องกันข้อมูลสูญหายเมื่อมีการตัดต่อไฟแบ็กเพลน 24V DC ในภายหลัง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ห้ามติดตั้งหรือถอดโมดูล CPU ของ PLC ออกจากแบ็กเพลนหลักขณะที่โมดูลแหล่งจ่ายไฟของแร็ก (เช่น Q61P) ยังมีกระแสไฟอยู่ การกระทำดังกล่าวจะทำให้ขั้วต่อแบ็กเพลนของโมดูลและชิปตรรกะภายในเสียหายอย่างรุนแรง

1

ตัดไฟแรงดันสายหลักที่จ่ายให้โมดูลแหล่งจ่ายไฟ และตรวจสอบด้วยโวลต์มิเตอร์ว่าไม่มีแรงดันตกค้างเหลืออยู่

2

จัดตะขอด้านล่างของโมดูล CPU ให้ตรงกับรูนำติดตั้งบนช่องเสียบของยูนิตฐาน

3

กดด้านบนของโมดูลลงบนแผ่นฐานให้แน่นจนสลักล็อกโมดูลคลิกเข้าที่อย่างมั่นคง ยึดโมดูลเพิ่มเติมด้วยสกรูยึด M3 หากคาดว่าจะมีระดับการสั่นสะเทือนสูง

FAQ

ความแตกต่างด้านฮาร์ดแวร์หลักระหว่าง Q03UDCPU และ Q03UDECPU คืออะไร

Q03UDCPU ไม่มีพอร์ต Ethernet RJ45 ในตัว หากต้องการสื่อสารผ่านเครือข่าย คุณต้องเพิ่มโมดูล Ethernet ภายนอก (เช่น QJ71E71-100) หรือเลือก Q03UDECPU

Q03UDCPU ยังคงเก็บไฟล์โปรแกรมและตัวแปรไว้เมื่อถอดแหล่งจ่ายไฟหรือไม่

หน่วยความจำโปรแกรมและ ROM มาตรฐานเป็นหน่วยความจำแบบไม่สูญเสียข้อมูลและยังคงเก็บข้อมูลไว้อย่างครบถ้วน อย่างไรก็ตาม ข้อมูลใน RAM มาตรฐานและรีจิสเตอร์แบบแลตช์จะขึ้นอยู่กับแบตเตอรี่ Q6BAT ของระบบเพื่อคงข้อมูลไว้ระหว่างไฟฟ้าดับ

ต้องใช้ซอฟต์แวร์ใดในการเขียนโปรแกรม CPU นี้

Q03UDCPU เขียนโปรแกรมและกำหนดค่าโดยใช้แพลตฟอร์มซอฟต์แวร์วิศวกรรม GX Works2 หรือ GX Developer รุ่นเก่าของ Mitsubishi Electric
