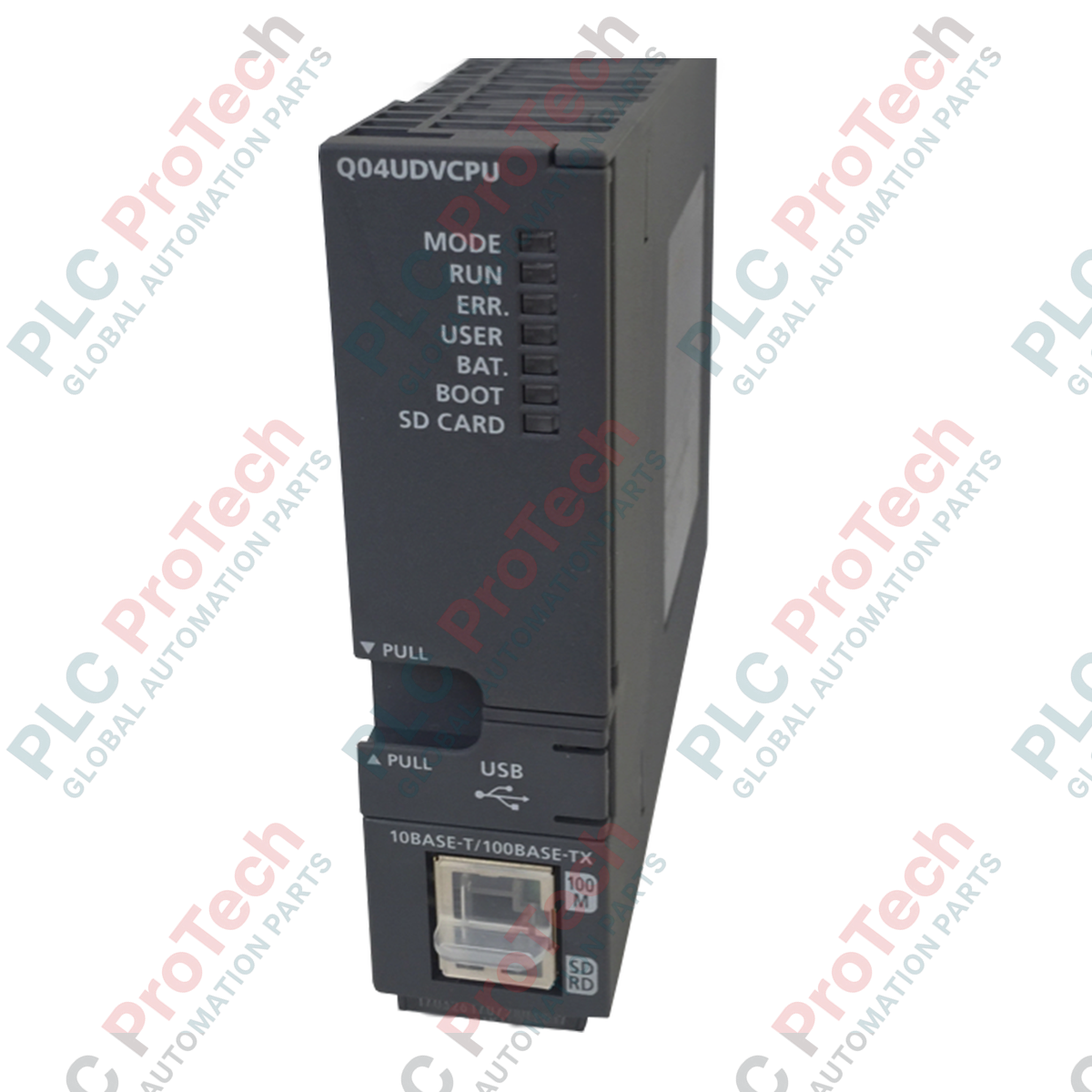

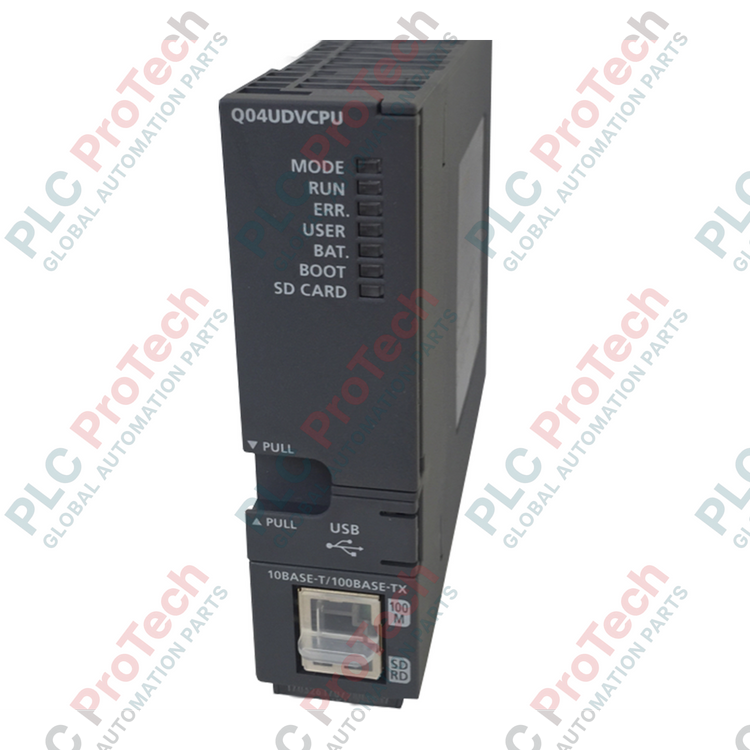

Mitsubishi Electric Q04UDVCPU ได้รับการปรับให้เหมาะสมสำหรับการประมวลผลลำดับความเร็วสูงในสายการผลิตที่มีความต้องการสูง โดยมอบความเร็วในการประมวลผลคำสั่งที่โดดเด่นและการเชื่อมต่ออีเทอร์เน็ตแบบเนทีฟสำหรับสถาปัตยกรรม MELSEC Q Series สมัยใหม่ รุ่น Universal นี้ออกแบบมาเพื่อรองรับการกำหนดค่าการควบคุมแบบหลากหลายสาขา ช่วยให้ประมวลผลลำดับได้อย่างรวดเร็ว มีการสื่อสารในตัว และจัดการหน่วยความจำได้อย่างยืดหยุ่น ด้วยแบ็กเพลนประมวลผลขั้นสูง จึงช่วยลดรอบเวลาของระบบและรองรับสถาปัตยกรรมฟิลด์บัสสมัยใหม่และฐานข้อมูลระดับโฮสต์โดยตรง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| รหัสรุ่น | Q04UDVCPU |
| ซีรีส์ | MELSEC Q Series (QCPU รุ่น Universal ความเร็วสูง) |
| วิธีการควบคุม | การทำงานแบบวนรอบของโปรแกรมที่จัดเก็บ |
| โหมดประมวลผล I/O | โหมดรีเฟรช |
| ความจุโปรแกรม | 40K ขั้นตอน |
| จุดอุปกรณ์ I/O [X/Y] | 8192 จุด |
| จุด I/O ทางกายภาพ [X/Y] | 4096 จุด |
| การใช้กระแสไฟฟ้าภายใน (5 VDC) | 0.58 A (CPU พื้นฐาน), 0.60 A (เมื่อติดตั้งตลับ SRAM) |
| อินเทอร์เฟซการ์ดหน่วยความจำ | การ์ดหน่วยความจำ SD และ SDHC |
| ขนาด (สูง x กว้าง x ลึก) | 98 มม. x 27.4 มม. x 115 มม. |
| น้ำหนัก | 0.20 กก. |
| ประเทศผู้ผลิต | ญี่ปุ่น |
| ประเภทอินเทอร์เฟซ | ขั้วต่อ / รูปแบบ | การกำหนดฟังก์ชัน |
|---|---|---|
| พอร์ตอีเทอร์เน็ต | RJ45 (10BASE-T/100BASE-TX) | การสื่อสารเครือข่ายโฮสต์ ลิงก์ HMI และอินเทอร์เฟซการเขียนโปรแกรม |
| พอร์ต USB | Mini-B USB (USB 2.0 ความเร็วสูง) | การเขียนโปรแกรมโดยตรง การตรวจสอบวินิจฉัยระบบ และการดาวน์โหลดพารามิเตอร์ |
| ช่องเสียบการ์ด SD | ช่องเสียบการ์ด SD มาตรฐาน | การบันทึกข้อมูล CSV การกู้คืนระบบ และการเก็บรักษาพารามิเตอร์ |
Q04UDVCPU เป็นรุ่นอัปเกรดด้านฟังก์ชันโดยตรงจาก Q04UDEHCPU รุ่นเก่า การปรับปรุงที่สำคัญ ได้แก่ การเปลี่ยนจากการ์ดหน่วยความจำ SRAM/Flash มาตรฐานเป็นการ์ด SD/SDHC ตามมาตรฐาน รวมถึงความเร็วรอบบัสที่ได้รับการปรับให้เหมาะสมขึ้นอย่างมาก เมื่อต้องย้ายโค้ดจากรุ่น "UDEH" ไปยังซีรีส์ "UDV" รุ่นใหม่ใน GX Works2 ให้ดำเนินการ "Change PLC Type" และตรวจสอบการตั้งค่าพอร์ตที่เปิดใช้งานของอีเทอร์เน็ต เนื่องจากพารามิเตอร์การสื่อสารผ่านซ็อกเก็ตอาจต้องปรับเล็กน้อยจากความสามารถของชิปอีเทอร์เน็ตภายในที่ได้รับการอัปเกรด
ในการใช้งานที่มีสัญญาณรบกวนทางอุตสาหกรรมสูง ต้องกำหนดค่าพอร์ตอีเทอร์เน็ตในตัวให้ใช้มาตรการลดสัญญาณรบกวนที่เหมาะสม ตรวจสอบให้แน่ใจว่าตั้งค่าเวลาหมดเวลาการสื่อสารไว้สูงขึ้นเล็กน้อย หาก CPU ถูกเรียกใช้งานอย่างหนักจาก SCADA และเซิร์ฟเวอร์ OPC ของบริษัทอื่นพร้อมกัน เนื่องจาก TCP stack บนพอร์ตอีเทอร์เน็ตในตัวอาจประสบปัญหาทรัพยากรซ็อกเก็ตไม่เพียงพอ หากการยกเลิกการเชื่อมต่อไม่ได้รับการจัดการอย่างถูกต้องในโค้ด
ใช้สายเคเบิลคู่บิดเกลียวมีชีลด์ (STP) คุณภาพสูงสำหรับการเชื่อมต่ออีเทอร์เน็ตเสมอ ตรวจสอบให้แน่ใจว่าแร็ก Q-Series หลักต่อลงดินอย่างมั่นคงกับบัสกราวด์เพื่อความปลอดภัยหลักของตู้ โดยใช้ตัวนำขนาดใหญ่ที่มีอิมพีแดนซ์ต่ำ การต่อลงดินนี้ช่วยลดสัญญาณรบกวนความถี่สูงที่อาจเกิดจากไดรฟ์ปรับความถี่ (VFD) ใกล้เคียงไม่ให้รบกวนการประมวลผลแบบวนรอบความเร็วสูง
ตัดแหล่งจ่ายไฟ AC หลักและ DC เสริมทั้งหมดก่อนถอดหรือติดตั้งโมดูล CPU เข้ากับยูนิตฐาน การไม่ตัดไฟออกจากแร็กอย่างสมบูรณ์ก่อนใส่หรือถอดโมดูลจากสล็อต อาจทำให้แบ็กเพลนภายในเสียหายร้ายแรงและโมดูลขัดข้อง
ตรวจสอบคอนเน็กเตอร์ตัวเมียของแบ็กเพลนบนยูนิตฐานหลักว่าปราศจากเศษสิ่งสกปรกและไม่มีพินคดงอก่อนติดตั้งจริง
เกี่ยวส่วนยื่นสำหรับติดตั้งด้านล่างของโมดูล CPU เข้ากับรูนำของยูนิตฐาน โดยจัดให้โมดูลขนานกับแร็ก
ดันด้านบนของโมดูลเข้ากับคอนเน็กเตอร์แบ็กเพลนให้แน่นจนได้ยินเสียงคลิกและเข้าตำแหน่งอย่างมั่นคง ขันสกรูยึดโมดูลให้แน่นเพื่อป้องกันการเคลื่อนจากแรงสั่นสะเทือนทางกล
