Mitsubishi Electric

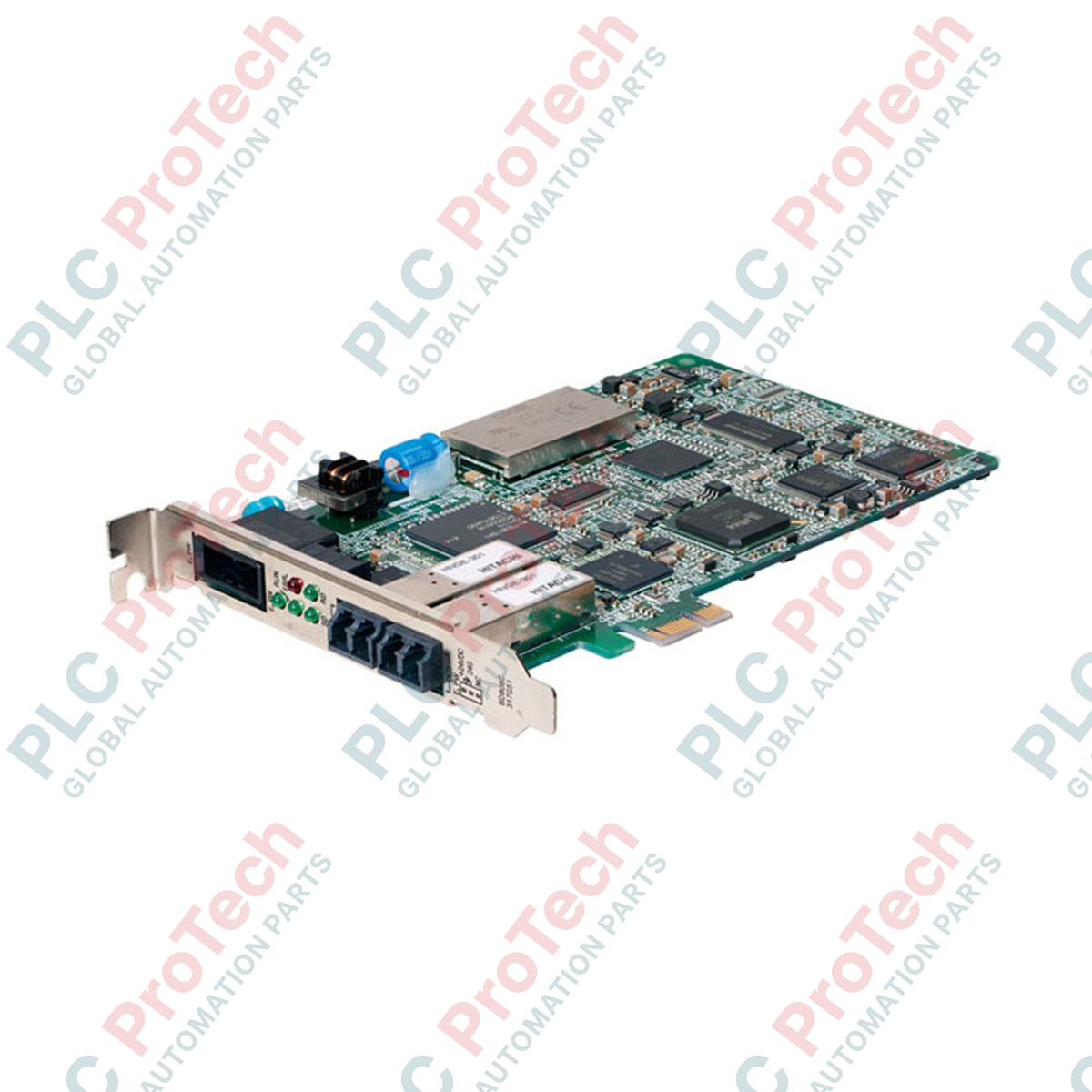

Mitsubishi Electric Q81BD-J71GP21-SX แผงอินเทอร์เฟซ PC เครือข่ายควบคุม CC-Link IE MELSEC

SKU Q81BD-J71GP21-SX

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: Q81BD-J71GP21-SX

  • Country of origin:สหรัฐอเมริกา

  • Product Type: แผงอินเทอร์เฟซ PC เครือข่ายควบคุม CC-Link IE

  • Payment: T/T, Western Union

  • Weight: 1500g

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

ด้วยการผสานรวมระบบที่ใช้พีซีอุตสาหกรรมเข้ากับเครือข่ายอัตโนมัติความเร็วสูงโดยตรง Mitsubishi Electric Q81BD-J71GP21-SX จึงทำหน้าที่เป็นบอร์ดอินเทอร์เฟซเครือข่าย CC-Link IE Control ประสิทธิภาพสูง ช่วยให้คอมพิวเตอร์อุตสาหกรรมหรือตัวควบคุมทำงานได้อย่างราบรื่นทั้งในฐานะสถานีควบคุมหรือสถานีปกติภายในโทโพโลยีวงแหวนคู่ออปติคัล โมดูลนี้ได้รับการกำหนดค่าสำหรับสถาปัตยกรรม PCIe สมัยใหม่ จึงรองรับการสื่อสารแบบเรียลไทม์ที่มีปริมาณงานสูงและกำหนดเวลาได้แน่นอนสำหรับการใช้งานอุตสาหกรรมแบบกระจายที่ต้องการประสิทธิภาพสูง

คุณสมบัติ

  • ความยืดหยุ่นแบบสองสถานี: สามารถกำหนดค่าเป็นสถานีควบคุมหลักหรือสถานีท้องถิ่นปกติภายในลำดับชั้นของเครือข่ายได้
  • การผสานรวมหลายบอร์ด: รองรับการติดตั้งบอร์ดอินเทอร์เฟซพร้อมกันสูงสุด 4 บอร์ดภายในคอมพิวเตอร์อุตสาหกรรมโฮสต์เครื่องเดียว
  • รูปแบบ PCIe มาตรฐาน: ออกแบบเป็นบอร์ดขนาดครึ่งหนึ่งที่ใช้งานร่วมกับสล็อตกายภาพ PCI Express x1, x2, x4, x8 และ x16 ได้
  • การควบคุมเครือข่ายที่มีเวลาแฝงต่ำ: ใช้การส่งสัญญาณผ่านวงแหวนใยแก้วนำแสงเพื่อภูมิคุ้มกันต่อสัญญาณรบกวนและประสิทธิภาพความเร็วสูงแบบกำหนดเวลาได้แน่นอน
  • ใช้พื้นที่เพียงสล็อตเดียว: การจัดวางเชิงกลอย่างมีประสิทธิภาพใช้พื้นที่ภายในแชสซีพีซีเพียง 1 สล็อต

การใช้งาน

  • การเก็บข้อมูลความเร็วสูงระหว่างพีซีกับ PLC และการผสานรวม SCADA ทั่วทั้งโรงงาน
  • การใช้งานพีซีอุตสาหกรรม (IPC) ภายในระบบอัตโนมัติ MELSEC
  • เครือข่ายควบคุมแบบกระจายแบบเรียลไทม์ที่ต้องการวงแหวนใยแก้วนำแสงสำรอง
  • สภาพแวดล้อมการผลิตที่มีสัญญาณรบกวนสูงและต้องการการแยกสัญญาณรบกวนด้วยใยแก้วนำแสง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ ค่า / รายละเอียด
ผู้ผลิต Mitsubishi Electric
หมายเลขรุ่น Q81BD-J71GP21-SX
ประเภทผลิตภัณฑ์ บอร์ดอินเทอร์เฟซ PC เครือข่าย CC-Link IE Control
ประเภทสถานี สถานีควบคุมหรือสถานีปกติ
จำนวนบอร์ดสูงสุดต่อพีซี สูงสุด 4 บอร์ด
สล็อตติดตั้ง PCI Express x1, x2, x4, x8, x16 (ขนาดครึ่งหนึ่ง)
ข้อมูลจำเพาะ PCI Express มาตรฐาน Rev. 1.1 (3.3 VDC, ความกว้างลิงก์: 1 เลน, สัญญาณนาฬิกาพื้นฐาน: 100 MHz)
สล็อตที่ใช้ 1 สล็อต
การใช้กระแสไฟฟ้าภายใน 2.07 A ที่ 3.3 VDC
ประเภทการเชื่อมต่อเครือข่าย คอนเน็กเตอร์วงแหวนคู่แบบออปติคัล (LC ชนิดดูเพล็กซ์)
น้ำหนัก 0.13 กก. (0.28 ปอนด์)
น้ำหนักจัดส่ง (คำนวณ) 1.50 กก. (3.30 ปอนด์)

การเชื่อมต่อและอินเทอร์เฟซ

อินเทอร์เฟซ / พอร์ตเชื่อมต่อ การกำหนดฟังก์ชัน / คำอธิบาย
IN (พอร์ตออปติคัล) พอร์ตรับสัญญาณสำหรับวงแหวนใยแก้วนำแสงสำรองของ CC-Link IE Control
OUT (พอร์ตออปติคัล) พอร์ตส่งสัญญาณสำหรับวงแหวนใยแก้วนำแสงสำรองของ CC-Link IE Control
คอนเน็กเตอร์ขอบ PCIe อินเทอร์เฟซบัสแบบ 1 เลนที่สอดคล้องตามมาตรฐาน PCI Express Rev 1.1 สำหรับการสื่อสารกับโฮสต์และแหล่งจ่ายไฟ 3.3 VDC

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

จากข้อมูลการใช้งานในภาคอุตสาหกรรม การรักษาอินเทอร์เฟซไฟเบอร์ออปติกให้สะอาดเป็นสิ่งสำคัญต่อเสถียรภาพการส่งสัญญาณในระยะยาว

รุ่นทางเลือกและความเข้ากันได้

เมื่อย้ายระบบคอมพิวเตอร์อุตสาหกรรมรุ่นเก่าจากรุ่นที่ใช้บัส PCI (เช่น Q80BD-J71GP21-SX) มาเป็นทางเลือกที่ใช้ PCIe นี้ ต้องอัปเดตซอฟต์แวร์ยูทิลิตี CC-Link IE Control บนโฮสต์ แม้ว่าอินเทอร์เฟซฮาร์ดแวร์จะเปลี่ยนจากขั้วต่อขอบมาตรฐาน PCI เป็นการเชื่อมต่อ PCI Express x1 แต่การกำหนดค่าชั้นแอปพลิเคชันภายในซอฟต์แวร์ SW1DND-CCIEF-B ยังคงเข้ากันได้แบบย้อนหลัง

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

โมดูลนี้ใช้กระแสพีกสูงถึง 2.07 A ที่ 3.3 VDC โดยดึงจากสล็อต PCIe ของเมนบอร์ดโดยตรง เมื่อกำหนดค่าระบบที่ใช้บอร์ดสูงสุด 4 แผงในโฮสต์ PC เดียว ตรวจสอบให้แน่ใจว่าเมนบอร์ดและแหล่งจ่ายไฟของ PC อุตสาหกรรมได้รับการออกแบบให้รองรับกระแสสูงสุด 8.28 A บนราง 3.3 VDC โดยเฉพาะ เมนบอร์ดสำนักงานทั่วไปมักเกิดความไม่เสถียรของแรงดันไฟฟ้าเมื่อใช้งานร่วมกับบอร์ดขยาย PCIe ที่ใช้กระแสสูงหลายแผง ส่งผลให้เครือข่ายหมดเวลาเป็นระยะ

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ตรวจสอบให้แน่ใจว่าใช้เฉพาะสายไฟเบอร์ออปติกแบบหลายโหมดชนิดดัชนีหักเหแบบไล่ระดับ (GI) คุณภาพสูง (50/125 ไมโครเมตร) พร้อมขั้วต่อ LC เท่านั้น เชื่อมต่อพอร์ต OUT ของสถานีหนึ่งเข้ากับพอร์ต IN ของสถานีถัดไปในลูปต่อเนื่องเสมอ ต้องปิดฝาครอบกันฝุ่นไว้บนทรานซีฟเวอร์ที่ไม่ได้ใช้งานเพื่อป้องกันเศษสกปรกจากสภาพแวดล้อมทำให้ชุดตัวส่งสัญญาณออปติคัลเสื่อมประสิทธิภาพ และทำความสะอาดปลายไฟเบอร์ทั้งหมดด้วยอุปกรณ์ทำความสะอาดออปติคัลแบบแห้งโดยเฉพาะก่อนเสียบขั้นสุดท้าย

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดการจ่ายไฟหลักทั้งหมดจากคอมพิวเตอร์อุตสาหกรรมก่อนติดตั้งหรือถอดการ์ด PCI Express นี้ รออย่างน้อย 30 วินาทีเพื่อให้แหล่งจ่ายไฟของเมนบอร์ดและตัวเก็บประจุกรองคายประจุจนหมด การไม่ปฏิบัติตามขั้นตอนนี้อาจทำให้ชิปอินเทอร์เฟซ PCIe เสียหายอย่างรุนแรงจากไฟฟ้าสถิต (ESD)
1
สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD) ที่ได้รับการรับรอง โดยต่อเข้ากับจุดกราวด์แชสซีที่ไม่มีสีเคลือบบนตู้คอมพิวเตอร์
2
ถอดฝาครอบคอมพิวเตอร์และค้นหาสล็อต PCI Express ว่าง (x1 หรือกว้างกว่า) ที่ถอดขายึดออกแล้ว
3
จัดแนวขั้วต่อขอบของการ์ดอินเทอร์เฟซให้ตรงกับสล็อตอย่างระมัดระวัง แล้วกดลงตรง ๆ จนเข้าที่สนิท
4
ยึดขายึดติดตั้งการ์ดด้วยสกรูยึดหรือตัวล็อกแชสซี จากนั้นใส่ฝาครอบคอมพิวเตอร์กลับเข้าที่

FAQ

ระบบปฏิบัติการใดบ้างที่เข้ากันได้กับบอร์ดอินเทอร์เฟซนี้

การ์ดนี้เข้ากันได้กับระบบปฏิบัติการอุตสาหกรรมมาตรฐาน รวมถึง Microsoft Windows 10, Windows Server และแพลตฟอร์ม VxWorks บางรุ่น เมื่อติดตั้งร่วมกับชุดยูทิลิตีซอฟต์แวร์ Mitsubishi Electric SW1DND-CCIEF-B อย่างเป็นทางการ

ฉันสามารถติดตั้งบอร์ดอินเทอร์เฟซนี้ในสล็อตมาตรฐานของพีซีเดสก์ท็อปได้หรือไม่

ได้ บอร์ดนี้เป็นบอร์ด PCI Express ขนาดครึ่งหนึ่งมาตรฐาน ซึ่งติดตั้งพอดีกับสล็อต PC Express ที่รองรับตั้งแต่ x1 ถึง x16 ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟสามารถจ่ายไฟ 2.07 A ที่ 3.3 VDC ให้กับสล็อต PCIe เป้าหมายได้

จะเกิดอะไรขึ้นกับเครือข่ายหากแหล่งจ่ายไฟของพีซีอุตสาหกรรมขัดข้อง

เนื่องจากการ์ดนี้ใช้พลังงานจากพีซีโฮสต์ ไฟฟ้าขัดข้องจะทำให้ฟังก์ชันลูปแบ็กของตัวรับส่งสัญญาณออปติคัลภายในเครื่องหยุดทำงาน เว้นแต่จะติดตั้งอุปกรณ์บายพาสออปติคัลภายนอก หรือวงแหวนเครือข่ายสำรองจะสลับการทำงานโดยอัตโนมัติ

ต้องใช้สายเคเบิลประเภทใดในการเชื่อมต่อการ์ดเครือข่ายนี้

การ์ดอินเทอร์เฟซนี้ต้องใช้สายไฟเบอร์ออปติกมัลติโหมดดัชนีหักเหแบบไล่ระดับ GI ขนาด 50/125 ไมโครเมตรมาตรฐาน พร้อมขั้วต่อดูเพล็กซ์ชนิด LC
