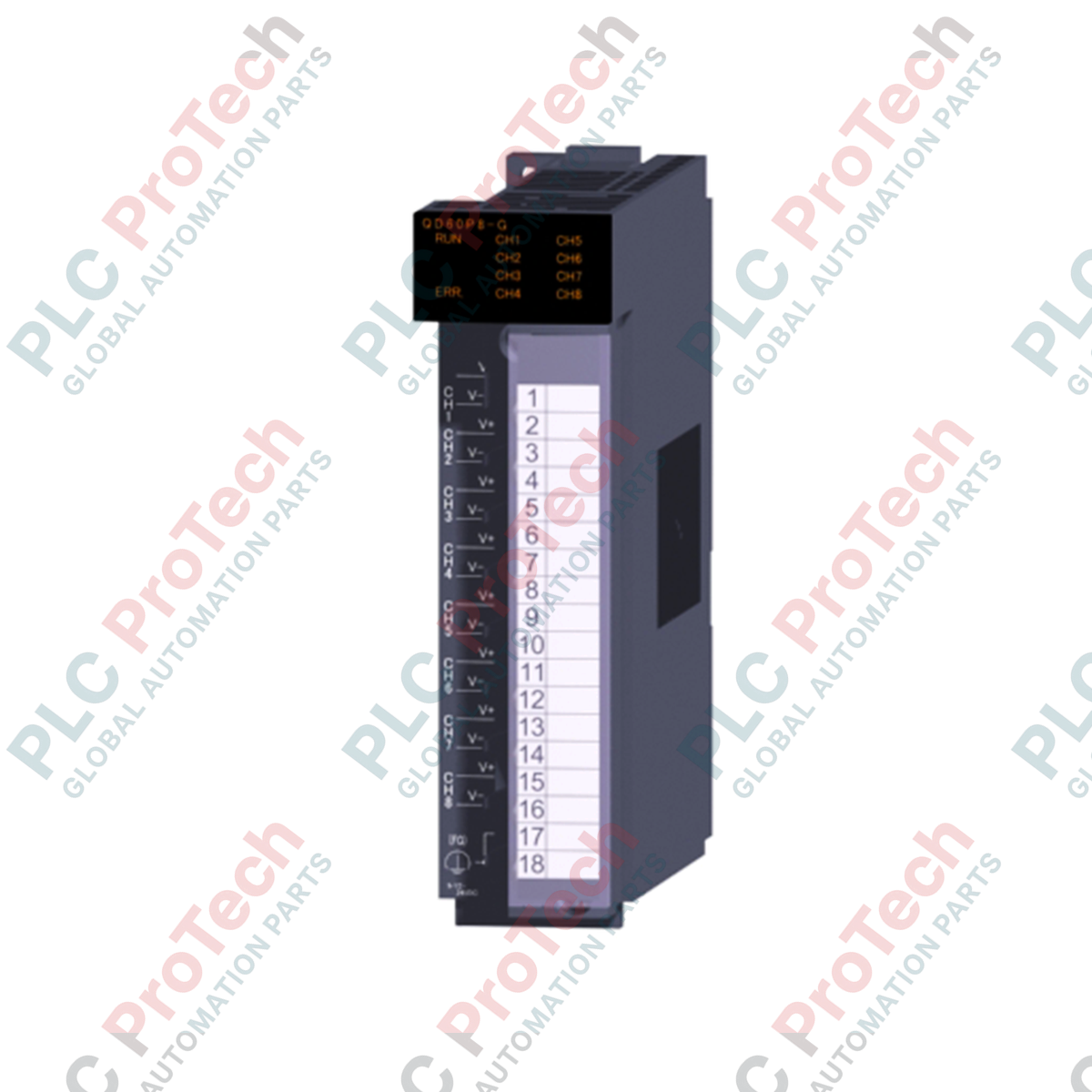

ออกแบบมาเพื่อการบันทึกพัลส์ความหนาแน่นสูงในสภาพแวดล้อมทางไฟฟ้าที่มีแหล่งสัญญาณหลายแหล่ง Mitsubishi Electric QD60P8-G ทำหน้าที่เป็นอินเทอร์เฟซอินพุตพัลส์ประสิทธิภาพสูง 8 ช่องสำหรับแพลตฟอร์มควบคุม MELSEC Q ด้วยการแยกไฟฟ้าแบบกัลวานิกระหว่างช่องสัญญาณอย่างสมบูรณ์ โมดูลนี้จึงช่วยลดความแตกต่างของศักย์กราวด์และสัญญาณรบกวนเมื่อเฝ้าติดตามเครื่องมือภาคสนามที่แตกต่างกัน ยูนิตนี้ประมวลผลอินพุตพัลส์แบบเฟสเดียวภายในช่วงแรงดันที่ยืดหยุ่น จึงเหมาะอย่างยิ่งสำหรับการติดตามสาธารณูปโภคที่ซับซ้อน การวัดอัตราการไหล และงานซิงโครไนซ์ในโครงสร้างพื้นฐานระบบอัตโนมัติทางอุตสาหกรรม
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| รหัสรุ่น | QD60P8-G |
| ซีรีส์ผลิตภัณฑ์ | MELSEC Q Series |
| ประเภทโมดูล | ยูนิตอินพุตพัลส์แบบแยกไฟฟ้าระหว่างช่องสัญญาณ |
| จำนวนช่องสัญญาณ | 8 ช่องสัญญาณ (แยกไฟฟ้าแต่ละช่อง) |
| เฟสสัญญาณอินพุตการนับ | อินพุต 1 เฟส |
| ระดับแรงดันสัญญาณ | 5VDC / 12 ถึง 24VDC |
| ความเร็วการนับสูงสุด | 30 kpps (เลือกได้: 30 kpps, 10 kpps, 1 kpps, 100 pps, 50 pps, 10 pps, 1 pps, 0.1 pps) |
| ช่วงการนับ | การสุ่มตัวอย่าง: ไบนารี 16 บิต (0 ถึง 32767) จำนวนสะสม: ไบนารี 32 บิต (0 ถึง 99999999) ค่าพัลส์อินพุต: ไบนารี 32 บิต (0 ถึง 2147483647) |
| โหมดตัวนับ | ตัวนับเชิงเส้น, ตัวนับแบบวงแหวน |
| แรงดันทน | ระหว่างช่องสัญญาณ: AC 1780 V เป็นเวลา 1 นาที ระหว่างขั้ว AC และกราวด์: AC 1500 V เป็นเวลา 1 นาที ระหว่างขั้ว DC และกราวด์: AC 500 V เป็นเวลา 1 นาที |
| ความต้านทานฉนวน | DC 500 V, 5 MΩ ขึ้นไป |
| อินเทอร์เฟซการเดินสาย | เทอร์มินัลบล็อกแบบสกรู 18 จุด (สกรู M3) |
| จุด I/O ที่ใช้ | 32 จุด (การจัดประเภทโมดูลฟังก์ชันอัจฉริยะ) |
| การใช้กระแสไฟฟ้าภายใน | 0.58 A (ที่ 5VDC) |
| ขนาด (สูง x กว้าง x ลึก) | 98 มม. x 27.4 มม. x 90 มม. |
| น้ำหนักสุทธิ | 0.17 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 1.10 กก. |
QD60P8-G ติดตั้งเข้ากับแบ็กเพลนมาตรฐานซีรีส์ Q ได้โดยตรง สำหรับการย้ายระบบรุ่นเก่า ตรวจสอบให้แน่ใจว่าเครื่องมือกำหนดค่าทางวิศวกรรมที่ใช้อยู่ (GX Works2 หรือ GX Works3) ติดตั้งโปรไฟล์พารามิเตอร์ QD60P8-G ที่ตรงรุ่นแล้ว หากอัปเกรดจากโมดูลอินพุตพัลส์แบบไม่แยกวงจร ให้ตรวจสอบรูปแบบการต่อลงกราวด์อีกครั้ง เนื่องจากการออกแบบแบบแยกวงจรของรุ่นนี้ทำให้ไม่จำเป็นต้องใช้แบริเออร์แยกลูปภายนอก
เมื่อกำหนดค่าความเร็วการนับพัลส์อินพุต ให้เลือกค่าเกณฑ์ตัวกรองที่ใกล้เคียงกับความถี่สัญญาณจริงของคุณ การตั้งอัตราการกรองสูงเกินไป (เช่น 30 kpps สำหรับเครื่องวัดอัตราการไหล 10 pps) อาจทำให้หน้าสัมผัสทางกลเด้ง หรือสัญญาณรบกวนชั่วขณะทางไฟฟ้าถูกลงทะเบียนเป็นจำนวนพัลส์เกินหรือพัลส์หลอก ตรวจสอบให้แน่ใจว่าแรงดันระดับลอจิกตรงกับจุดเดินสายจริงแต่ละจุด เพื่อป้องกันการโอเวอร์โหลดจากความร้อนในช่องอินพุต
เดินสายเคเบิลอินพุตพัลส์แยกจากสายมอเตอร์ AC แรงดันสูงเสมอ เพื่อป้องกันการเหนี่ยวนำทางแม่เหล็กไฟฟ้า เพื่อให้มีภูมิคุ้มกันต่อสัญญาณรบกวนสูง ให้ใช้สายเคเบิลคู่บิดเกลียวมีชีลด์ (STP) และต่อลงกราวด์ชีลด์ที่จุดเดียวบนโครงแชสซีของแผงควบคุม อย่าขันสกรูเทอร์มินัล M3 แน่นเกินค่าที่แนะนำ (โดยทั่วไป 0.42 ถึง 0.58 N-m) เพื่อป้องกันความเสียหายจากเกลียวรูดที่บล็อกคอนเน็กเตอร์ภายใน
แยกและล็อกแหล่งจ่ายไฟหลักและไฟเสริมทั้งหมดก่อนติดตั้ง ถอด หรือเดินสายโมดูล การไม่ตัดไฟแบ็กเพลนของ PLC และสายไฟภาคสนามก่อนใส่โมดูล อาจทำให้โปรเซสเซอร์เสียหายถาวร โมดูลถูกทำลาย หรือเกิดอันตรายจากไฟฟ้าช็อต
ติดตั้ง QD60P8-G เข้ากับยูนิตฐานซีรีส์ Q โดยสอดแท็บยึดด้านล่างของโมดูลเข้าไปในช่องฐาน จากนั้นหมุนโมดูลเข้าที่อย่างแน่นหนาจนเข้าตำแหน่งอย่างมั่นคง
ยึดโมดูลเข้ากับยูนิตฐานโดยใช้สกรูยึดด้านบน เพื่อรักษาความสมบูรณ์ของการเชื่อมต่อภายใต้สภาวะที่มีการสั่นสะเทือนสูง
ต่อแหล่งสัญญาณพัลส์เข้ากับเทอร์มินัลบล็อก 18 จุด โดยให้ตรงกับการกำหนดค่าระดับสัญญาณของคุณ (ขา 5VDC หรือ 12 ถึง 24VDC)
จ่ายไฟให้แบ็กเพลนและไฟภาคสนาม จากนั้นดำเนินการกำหนดค่าการกรองแบบดิจิทัลและปรับเทียบโหมดตัวนับภายในสภาพแวดล้อมซอฟต์แวร์การเขียนโปรแกรม GX Works ของคุณ
