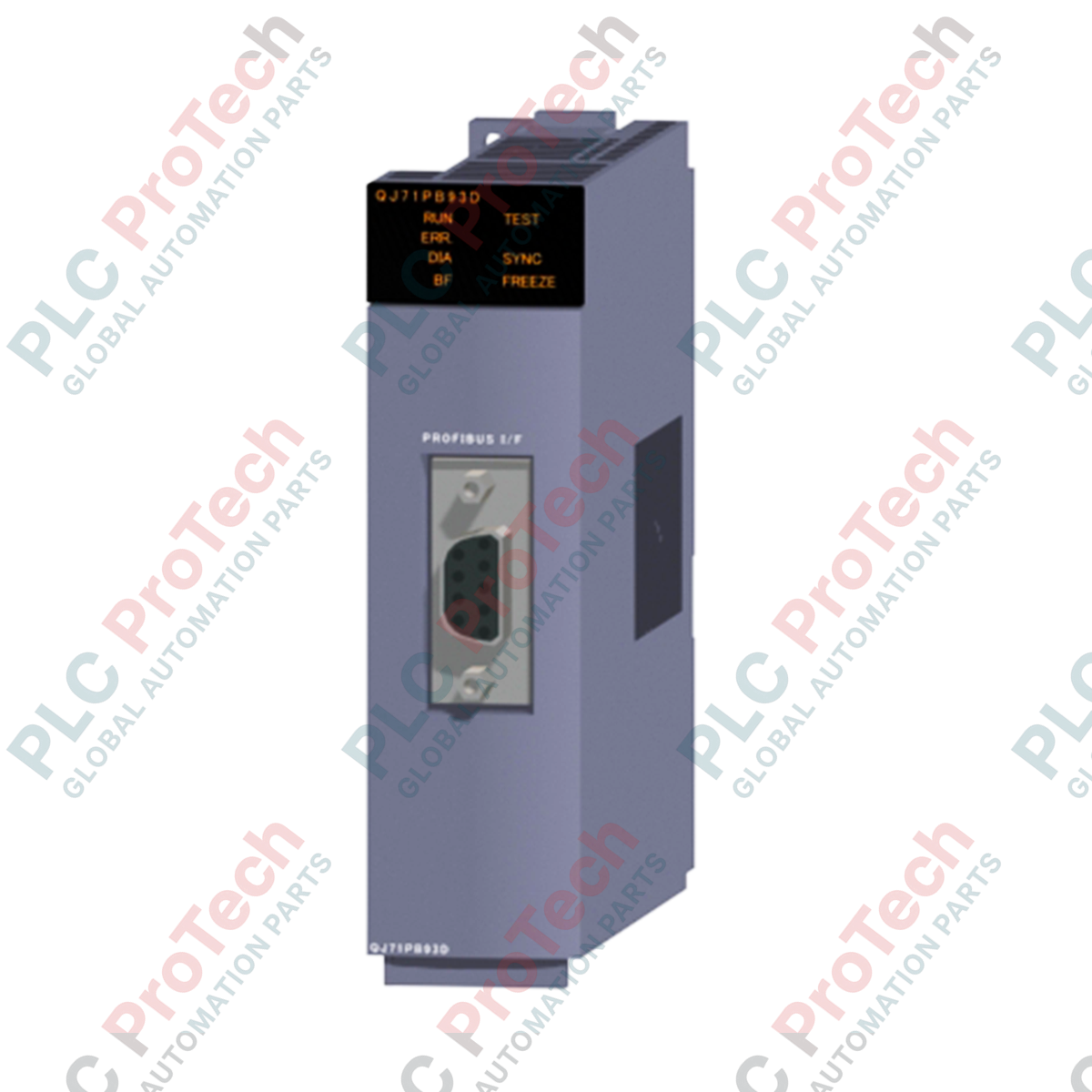

The Mitsubishi QJ71PB93D (QJ71PB93D) เป็นโมดูลสื่อสาร PROFIBUS-DP Slave โดยเฉพาะ ซึ่งออกแบบมาสำหรับแพลตฟอร์ม PLC MELSEC Q Series อุปกรณ์นี้ช่วยให้สามารถผสานรวมคอนโทรลเลอร์ Mitsubishi เข้ากับเครือข่าย PROFIBUS-DP ที่มีอยู่ได้อย่างราบรื่น ทำให้คอนโทรลเลอร์ทำหน้าที่เป็นอุปกรณ์ภาคสนามอัจฉริยะในสภาพแวดล้อมระบบอัตโนมัติที่ประกอบด้วยอุปกรณ์จากหลายผู้ผลิต โดยมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตยานยนต์ การแปรรูปอาหารและเครื่องดื่ม และสายการบรรจุภัณฑ์ที่ซับซ้อน QJ71PB93D ช่วยให้สามารถแลกเปลี่ยนข้อมูลความเร็วสูงกับ PROFIBUS Master เช่น PLC ของ Siemens หรือคอนโทรลเลอร์เฉพาะที่ทำงานบนพีซีได้ โมดูลนี้ช่วยเชื่อมต่อมาตรฐานระบบอัตโนมัติที่แตกต่างกัน รักษาการลงทุนในโครงสร้างพื้นฐานเดิม พร้อมมอบการตอบสนอง I/O ความเร็วสูงที่จำเป็นต่อการลดเวลารอบการทำงานและป้องกันคอขวดในกระบวนการ
สถาปัตยกรรมฮาร์ดแวร์ของ QJ71PB93D ได้รับการปรับให้เหมาะสมกับโปรโตคอล PROFIBUS-DP V0 รองรับความเร็วการส่งข้อมูลหลากหลายตั้งแต่ 9.6 kbps ถึง 12 Mbps พร้อมการตรวจจับอัตราบอดอัตโนมัติ โมดูลนี้ใช้จุด I/O จำนวน 32 จุดบนแบ็กเพลน MELSEC Q และทำงานเป็นโมดูลฟังก์ชันอัจฉริยะ ช่วยให้ CPU สามารถอ่านและเขียนข้อมูลเครือข่ายผ่านหน่วยความจำบัฟเฟอร์ได้
โมดูลรองรับข้อมูลอินพุตสูงสุด 244 ไบต์ และข้อมูลเอาต์พุต 244 ไบต์ (โดยมีขีดจำกัดรวม 384 ไบต์) จึงมีความจุเพียงพอสำหรับการตรวจสอบสถานะที่ซับซ้อนและคำสั่งควบคุม โดยมีขั้วต่อ D-sub มาตรฐาน 9 พินสำหรับเชื่อมต่อเครือข่าย และไฟ LED แสดงสถานะ "RUN", "ERR" และ "COMM" ช่วยให้แก้ไขปัญหาหน้างานได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือเฉพาะทาง
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | QJ71PB93D |
| แบรนด์ | Mitsubishi Electric |
| ประเภทโมดูล | PROFIBUS-DP Slave |
| ความเร็วการสื่อสาร | 9.6k, 19.2k, 93.75k, 187.5k, 500k, 1.5M, 3M, 6M, 12M bps |
| ข้อมูล I/O สูงสุด | อินพุต: 244 ไบต์ / เอาต์พุต: 244 ไบต์ (รวม < 384 ไบต์) |
| อินเทอร์เฟซ | D-sub 9 พิน (ตัวเมีย) |
| แอดเดรสสถานี | 0 ถึง 125 (ตั้งค่าผ่านสวิตช์หรือซอฟต์แวร์) |
| จุด I/O ที่ใช้ | 32 จุด |
| กระแสไฟภายใน (5 VDC) | 0.54 A |
| น้ำหนัก | 0.20 kg |
| ขนาด | 98 x 27.4 x 90 mm |
คำถามที่ 1: ฉันจะตั้งค่าแอดเดรสสถานี PROFIBUS สำหรับ QJ71PB93D ได้อย่างไร
คำตอบที่ 1: สามารถกำหนดแอดเดรสสถานีได้โดยใช้สวิตช์หมุนฮาร์ดแวร์ที่อยู่ด้านหน้าของโมดูล (สำหรับแอดเดรส 1-99) หรือผ่านการตั้งค่าพารามิเตอร์ PLC ใน GX Works2/GX Developer สำหรับช่วงแอดเดรสเต็มจนถึง 125
คำถามที่ 2: โมดูลนี้รองรับคุณสมบัติ PROFIBUS-DP V1 หรือ V2 หรือไม่
คำตอบที่ 2: ไม่รองรับ QJ71PB93D เป็น DP-V0 slave ออกแบบมาสำหรับการแลกเปลี่ยนข้อมูลแบบเป็นรอบ (การสื่อสาร I/O) สำหรับการส่งข้อความแบบไม่เป็นรอบ หรือคุณสมบัติการควบคุมการเคลื่อนไหวขั้นสูงที่พบใน V1/V2 โดยทั่วไปจำเป็นต้องใช้สถาปัตยกรรมเครือข่ายอื่น หรือโมดูลระดับ master
คำถามที่ 3: ควรตรวจสอบอะไรหากไฟ LED "COMM" ดับ
คำตอบที่ 3: ขั้นแรกให้ตรวจสอบการเชื่อมต่อทางกายภาพและการเทอร์มิเนตบัส ตรวจสอบให้แน่ใจว่าแอดเดรสสถานีตรงกับการกำหนดค่าในฮาร์ดแวร์ของ Master เช่น ใน TIA Portal หรือ Step 7 จากนั้นตรวจสอบว่าได้นำเข้าและกำหนดไฟล์ GSD สำหรับ QJ71PB93D อย่างถูกต้องในเครื่องมือเครือข่ายของ Master แล้ว
การเทอร์มิเนตบัส: PROFIBUS-DP จำเป็นต้องมีการเทอร์มิเนตแบบแอ็กทีฟที่ปลายทั้งสองด้านของเซกเมนต์เครือข่าย หาก QJ71PB93D เป็นอุปกรณ์ตัวสุดท้ายในสาย ตรวจสอบให้แน่ใจว่าสวิตช์เทอร์มิเนตบนขั้วต่อ D-sub ตั้งค่าเป็น "ON" หากไม่ดำเนินการดังกล่าว จะทำให้เกิดการสะท้อนของสัญญาณและข้อผิดพลาด "COMM" เป็นระยะ
การผสานรวมไฟล์ GSD: การสื่อสารที่สำเร็จจำเป็นต้องใช้ไฟล์ GSD (General Station Description) ที่ถูกต้องจาก Mitsubishi ตรวจสอบให้แน่ใจว่าเวอร์ชันของ GSD ตรงกับฮาร์ดแวร์รีวิชันของโมดูล เพื่อหลีกเลี่ยงการกำหนดค่าที่ไม่ตรงกันระหว่างกระบวนการแมป I/O ของ Master
การเข้าถึงหน่วยความจำบัฟเฟอร์: เมื่อเขียนโปรแกรม CPU MELSEC Q ให้ใช้คำสั่ง FROM/TO หรือสัญลักษณ์อุปกรณ์ของโมดูลฟังก์ชันอัจฉริยะ (U\G) เพื่อเข้าถึงหน่วยความจำบัฟเฟอร์ ตรวจสอบให้แน่ใจว่าได้ปรับเวลาสแกนของ PLC ให้เหมาะสม เพื่ออ่านบล็อกข้อมูลขนาด 244 ไบต์ได้อย่างมีประสิทธิภาพโดยไม่ส่งผลกระทบต่อการทำงานของลูปควบคุมโดยรวม
