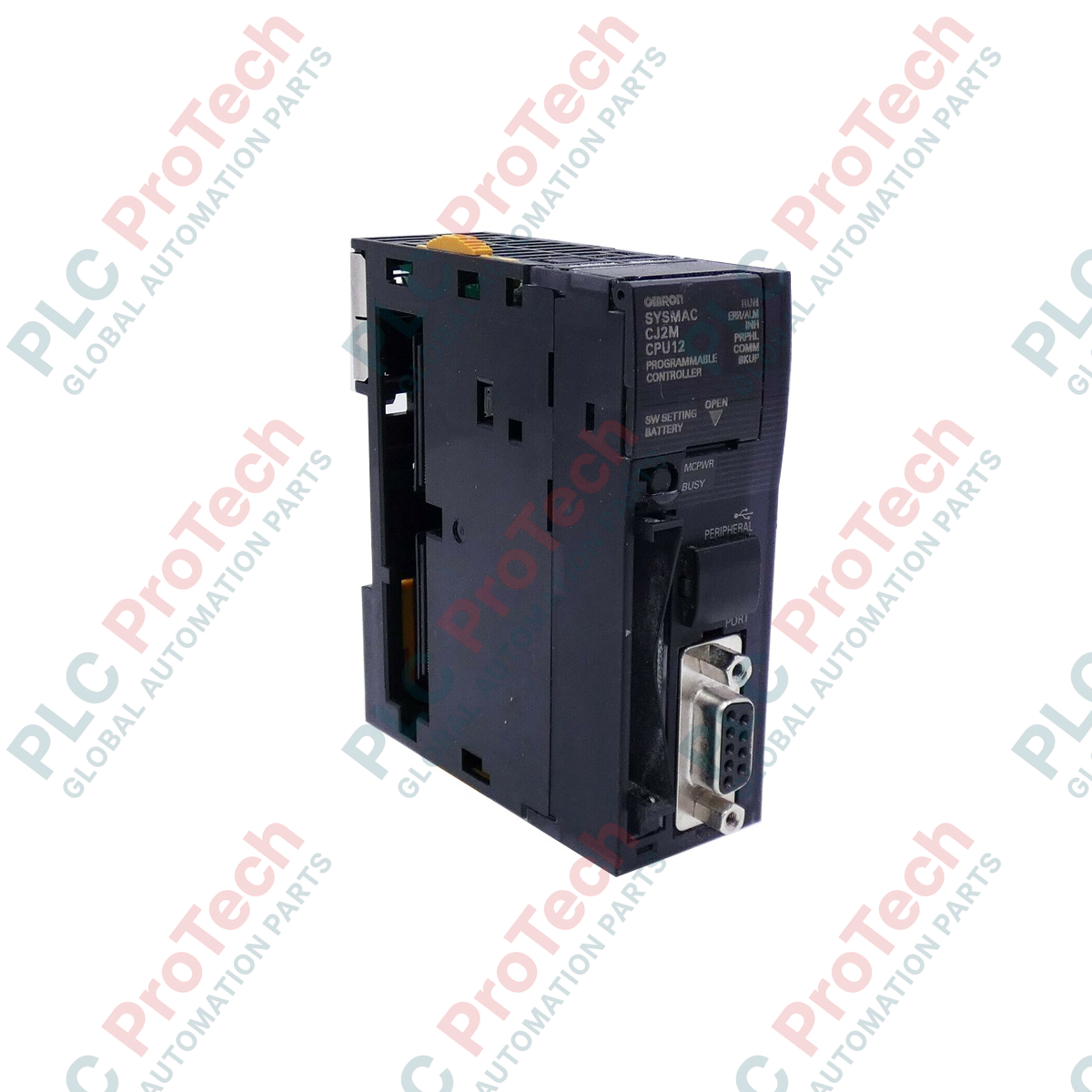

Omron CJ2M-CPU12 ยูนิต CPU CJ2M

ภาพรวมผลิตภัณฑ์

Omron CJ2M-CPU12 เป็นหน่วย CPU ประสิทธิภาพสูงขนาดกะทัดรัดจากซีรีส์ SYSMAC CJ2M ซึ่งออกแบบมาสำหรับระบบอัตโนมัติในอุตสาหกรรมที่มีความยืดหยุ่นและสามารถขยายระบบได้ ในฐานะ CPU ประเภท "มาตรฐาน" ในกลุ่มผลิตภัณฑ์ CJ2M รุ่นนี้มีความเร็วในการประมวลผลและความจุหน่วยความจำเพิ่มขึ้นอย่างมากเมื่อเทียบกับซีรีส์ CJ1 รุ่นก่อนหน้า CJ2M-CPU12 เหมาะเป็นพิเศษสำหรับงานขนาดกลาง เช่น เครื่องจักรบรรจุภัณฑ์เฉพาะทาง หุ่นยนต์หยิบและวาง และสายการประกอบที่ทำงานแบบซิงโครไนซ์ รุ่นนี้ใช้โปรเซสเซอร์ความเร็วสูงที่สามารถประมวลผลคำสั่ง LD พื้นฐานได้ภายในเวลาเพียง 0.04 µs ช่วยให้ควบคุมเครื่องจักรได้อย่างตอบสนองสูง ด้วยการออกแบบแบบโมดูลาร์ หน่วยนี้สามารถจัดการจุด I/O ได้สูงสุด 2,560 จุด ผ่านแร็กขยายสามแร็ก จึงรองรับการขยายระบบในอนาคตได้อย่างยืดหยุ่น

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ CJ2M-CPU12 ได้รับการปรับให้เหมาะกับกระบวนการทำงานด้านวิศวกรรมสมัยใหม่และการจัดการข้อมูลความเร็วสูง

• การประมวลผลที่เพิ่มประสิทธิภาพ: ระบบประมวลผลความเร็วสูงรองรับทั้งคำสั่งพื้นฐานและคำสั่งพิเศษโดยมีความแปรปรวนของเวลาแฝงต่ำ ซึ่งมีความสำคัญต่อการควบคุมจังหวะเวลาอย่างแม่นยำในงานควบคุมการเคลื่อนที่

• การจัดการหน่วยความจำ: รองรับความจุโปรแกรม 10k ขั้นตอน และหน่วยความจำข้อมูล (DM) 64K words ช่วยให้รองรับลอจิกที่ซับซ้อนและจัดเก็บสูตรการผลิตจำนวนมากได้โดยไม่ต้องใช้การ์ดหน่วยความจำภายนอก

• พอร์ต USB สำหรับการโปรแกรม: มีพอร์ต USB อุปกรณ์ต่อพ่วงในตัวสำหรับการโปรแกรมและการตรวจสอบความเร็วสูงด้วย CX-Programmer โดยไม่จำเป็นต้องใช้สายแปลงอนุกรมเฉพาะทาง

• โมดูลฟังก์ชันเสริม: รองรับการติดตั้ง โมดูล Pulse I/O (สูงสุด 2 โมดูลต่อ CPU) สำหรับอินพุตตัวนับความเร็วสูงและเอาต์พุตพัลส์ ช่วยให้ควบคุมการเคลื่อนที่ 4 แกนอย่างง่ายได้โดยตรงจาก CPU

• การสื่อสารอนุกรม: มีพอร์ต RS-232C สำหรับเชื่อมต่อกับแผง HMI เครื่องอ่านบาร์โค้ด หรือไดรฟ์ควบคุมด้วยสัญญาณอนุกรมแบบง่าย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันควรสำรองข้อมูลโปรแกรมใน CJ2M-CPU12 อย่างไร

CPU ใช้หน่วยความจำแฟลชแบบไม่สูญหายสำหรับโปรแกรมผู้ใช้และพื้นที่พารามิเตอร์ แม้จะมีแบตเตอรี่ติดตั้งมาให้ แต่แบตเตอรี่มีหน้าที่หลักในการรักษานาฬิกาเรียลไทม์ (RTC) และค่าต่าง ๆ ในหน่วยความจำข้อมูลคงค่า (DM) ระหว่างไฟฟ้าดับ

ฉันสามารถใช้โมดูลซีรีส์ CJ1W กับ CPU นี้ได้หรือไม่

ได้ ข้อได้เปรียบหลักประการหนึ่งของซีรีส์ CJ2M คือความเข้ากันได้แบบย้อนหลังอย่างสมบูรณ์กับโมดูล I/O การสื่อสาร และโมดูลฟังก์ชันพิเศษ CJ1W จึงช่วยให้การอัปเกรดระบบเก่าเป็นไปอย่างคุ้มค่า

CJ2M-CPU12 รองรับ Ethernet/IP หรือไม่

รุ่น CPU12 มีพอร์ต RS-232C ในตัว หากต้องการรองรับ Ethernet/IP ในตัว จำเป็นต้องใช้ซีรีส์ CJ2M-CPU3x (เช่น CJ2M-CPU32) หรือสามารถเพิ่มโมดูล CJ1W-EIP21 ลงในแร็กได้

คู่มือด้านวิศวกรรมและการติดตั้ง

• การบำรุงรักษาแบตเตอรี่: CJ2M-CPU12 มาพร้อมแบตเตอรี่ลิเธียม CJ1W-BAT01 ตรวจสอบไฟแสดงสถานะ "แบตเตอรี่ต่ำ" ที่แผงด้านหน้า หากไฟ LED ติดสว่าง ให้เปลี่ยนแบตเตอรี่ภายในห้าวันขณะที่แหล่งจ่ายไฟยัง เปิดอยู่ เพื่อป้องกันการสูญเสียข้อมูลที่จัดเก็บในพื้นที่ DM แบบคงค่า

• การติดตั้งโมดูล Pulse I/O: หากใช้โมดูล Pulse I/O เสริม (CJ2M-MD211/212) ต้องติดตั้งในช่องเฉพาะทางด้านซ้ายของ CPU ตรวจสอบให้แน่ใจว่าปิดแหล่งจ่ายไฟของ PLC แล้วระหว่างการติดตั้ง เพื่อป้องกันความเสียหายต่อวงจรบัสภายใน

• การต่อลงดินและสัญญาณรบกวน: เพื่อให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง ตรวจสอบให้แน่ใจว่าขั้วต่อลงดินฟังก์ชัน (FG) บนโมดูลแหล่งจ่ายไฟเชื่อมต่อกับจุดต่อลงดินเฉพาะที่มีค่าความต้านทานไม่เกิน 100 Ω แยกสายไฟของ PLC ออกจากสายไฟแรงดันสูงเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า
