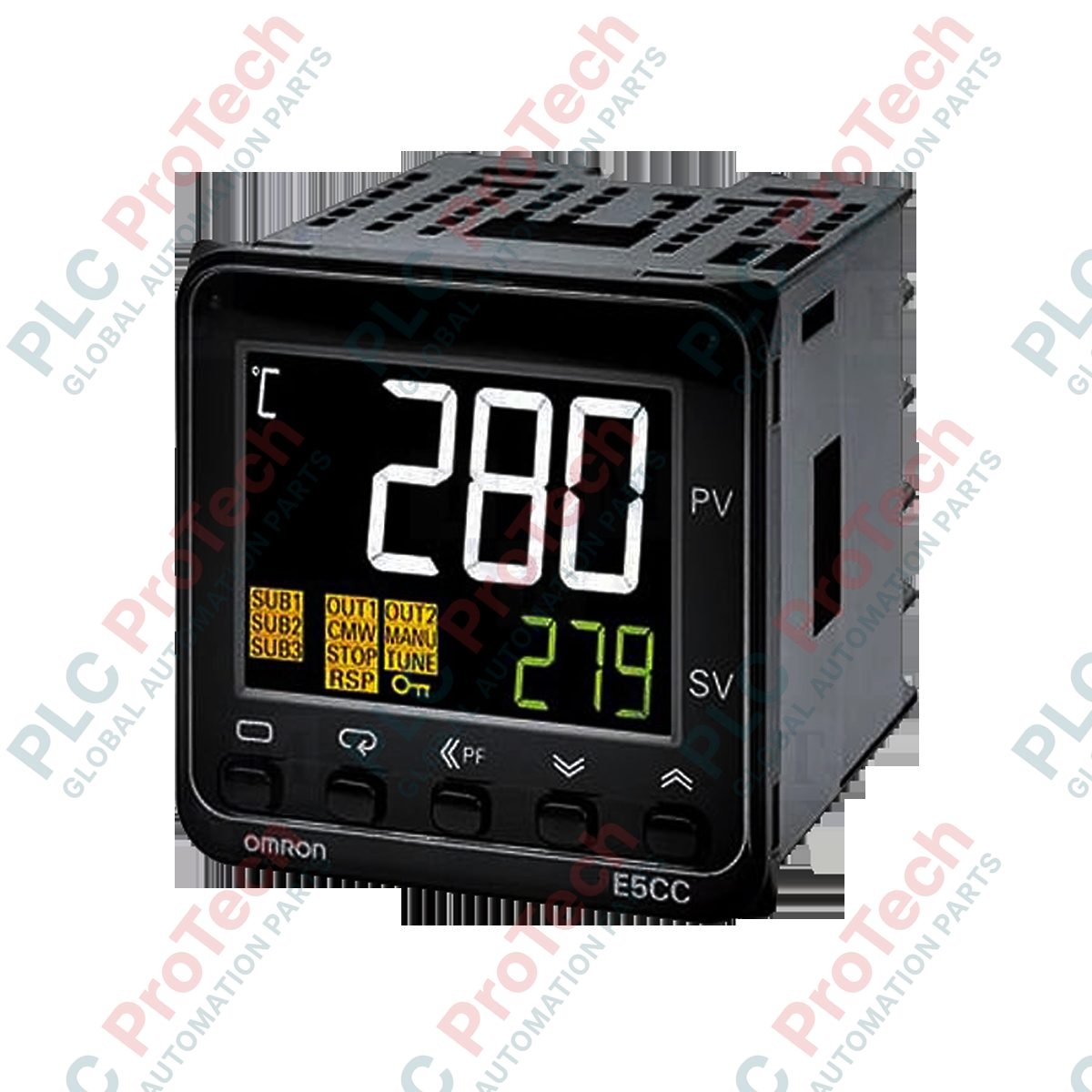

ลูปกระบวนการที่ต้องควบคุมขอบเขตอุณหภูมิอย่างเข้มงวด ใช้ตัวควบคุมอุณหภูมิ Omron E5CC-RX3DSM-003 เพื่อจัดการโปรไฟล์ความร้อนที่สำคัญ โดยมีค่าคลาดเคลื่อนในการติดตามต่ำ ตัวควบคุมดิจิทัลขนาดกะทัดรัด 48 x 48 มม. นี้มาพร้อมจอ LCD สีขาวคอนทราสต์สูง ช่วยให้มองเห็นได้ชัดเจนจากมุมมองที่กว้างขึ้นและในสภาพแสงน้อย ด้วยเทคโนโลยี อัลกอริทึมควบคุม 2-PID อุปกรณ์จึงช่วยลดการโอเวอร์ชูตได้อย่างมีประสิทธิภาพ พร้อมรักษาเวลาตอบสนองต่อการรบกวนของระบบให้รวดเร็วเป็นพิเศษ รองรับอินพุตเซนเซอร์สากล การสื่อสารอนุกรม RS-485 ในตัว และการวินิจฉัยขั้นสูงสำหรับระบบทำความร้อน 3 เฟส จึงเป็นส่วนประกอบที่มั่นคงและต้องการการบำรุงรักษาต่ำสำหรับตู้ควบคุมที่มีความน่าเชื่อถือสูง
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | E5CC-RX3DSM-003 |
| ซีรีส์ | ซีรีส์ E5CC (48 x 48 มม.) |
| แรงดันไฟเลี้ยง | 24 VAC (50/60 Hz) / 24 VDC |
| การใช้พลังงาน | สูงสุด 3.1 VA (ที่ 24 VAC) / สูงสุด 1.6 W (ที่ 24 VDC) |
| เอาต์พุตควบคุม 1 | รีเลย์ (SPST-NO, 250 VAC, โหลดความต้านทาน 3 A) |
| เอาต์พุตเสริม | รีเลย์ 3 ตัว (SPST-NO, 250 VAC, โหลดความต้านทาน 2 A, ขั้วร่วม 1 ขั้ว) |
| ประเภทอินพุต | อินพุตสากล (เทอร์โมคัปเปิล, RTD, แรงดันไฟฟ้า หรือกระแสไฟฟ้า) |
| ฟังก์ชันการวินิจฉัย | สัญญาณเตือนฮีตเตอร์ขาด (HB) และฮีตเตอร์ลัดวงจร (HS) 2 รายการ สำหรับฮีตเตอร์ 3 เฟส |
| พอร์ตการสื่อสาร | RS-485 (2 สาย ฮาล์ฟดูเพล็กซ์) |
| รูปแบบขั้วต่อ | ชุดขั้วต่อสกรูพร้อมฝาครอบป้องกันนิ้วมือ |
| อุณหภูมิแวดล้อมขณะทำงาน | -10 ถึง 55 องศาเซลเซียส (ไม่มีการควบแน่นหรือน้ำแข็งเกาะ) |
| น้ำหนักจัดส่ง (คำนวณ) | 1.00 กก. |
โปรดทราบว่า E5CC-RX3DSM-003 ใช้แหล่งจ่ายไฟแรงดันต่ำ 24 VAC/DC เท่านั้น การใช้รุ่นนี้เป็นมาตรฐานในแผงช่วยป้องกันการสัมผัสแรงดันสูงโดยไม่ตั้งใจบนวงจรวินิจฉัย ไม่สามารถเปลี่ยนแทนรุ่น 100-240 VAC (E5CC-RX3ASM-003) ได้โดยตรง หากไม่มีการเดินไฟบัส 24V เฉพาะมายังอุปกรณ์ ตรวจสอบแบบวงจรควบคุมเพื่อยืนยันพิกัดแหล่งจ่ายในพื้นที่ก่อนเปลี่ยนทดแทน
สำหรับการวินิจฉัยฮีตเตอร์ขาดในระบบฮีตเตอร์ 3 เฟส ต้องต่อหม้อแปลงกระแส (โดยทั่วไปคือ Omron E54-CT1 หรือ E54-CT3) เข้าขั้ว 25/26 และ 27/28 อย่างถูกต้อง สัญญาณรบกวนทางไฟฟ้าสูงจากอินเวอร์เตอร์แบบปรับความถี่หรือรีเลย์โซลิดสเตต (SSR) ที่อยู่ใกล้เคียงอาจแทรกสัญญาณรบกวนเข้าสายเซนเซอร์ ขอแนะนำอย่างยิ่งให้ตั้งค่าตัวกรองดิจิทัลภายใน (พารามิเตอร์ INF) เพื่อลดการแกว่งของสัญญาณในแผงที่มีสัญญาณรบกวนทางไฟฟ้าสูง
เมื่อกำหนดค่าการสื่อสารอนุกรม RS-485 ให้ตรวจสอบว่าอัตราบอด ความยาวข้อมูล บิตหยุด และพาริตีของคอนโทรลเลอร์ตรงกับพารามิเตอร์ของ PLC หรือเกตเวย์ต้นทาง หากคอนโทรลเลอร์อยู่ที่ปลายทางกายภาพของเครือข่ายเดซี่เชน ต้องติดตั้ง ตัวต้านทานปลายสาย 120 โอห์ม คร่อมขั้ว 29 และ 30 เพื่อทำให้การส่งข้อมูลมีเสถียรภาพและลดการสะท้อนของสัญญาณ
ตัดแยกและล็อกแหล่งจ่ายไฟฟ้าทั้งหมดที่จ่ายให้แผงและโหลดฮีตเตอร์ก่อนเริ่มติดตั้งหรือบำรุงรักษา ตรวจสอบการไม่มีแรงดันไฟฟ้าโดยสมบูรณ์ระหว่างขั้วทั้งหมดด้วยโวลต์มิเตอร์ที่ผ่านการสอบเทียบ ห้ามจ่ายไฟเมนส์ 110/220 VAC เข้าขั้วอินพุต 24 VAC/DC เด็ดขาด เนื่องจากจะทำให้ฮาร์ดแวร์ภายในเสียหายทันที
เตรียมช่องเจาะแผงมาตรฐาน 1/16 DIN ขนาด 45.0 มม. x 45.0 มม. (ค่าคลาดเคลื่อน +0.6 มม.)
เลื่อนคอนโทรลเลอร์อุณหภูมิผ่านช่องเจาะจากด้านหน้าแผง โดยตรวจสอบให้แน่ใจว่าปะเก็นกันน้ำติดตั้งเข้าที่อย่างถูกต้อง
ดันอะแดปเตอร์ยึดจากด้านหลังแผงจนล็อกตัวเรือนคอนโทรลเลอร์ให้แนบสนิทกับแผ่นโลหะ
ต่อปลายขั้วสกรูด้วยหางปลาย้ำแบบหุ้มฉนวน ขันสกรูด้วยแรงบิดเล็กน้อย 0.43 ถึง 0.58 N-m
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: E5CC-RX3DSM-003
Country of origin:ญี่ปุ่น
Product Type: ตัวควบคุมอุณหภูมิ
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
