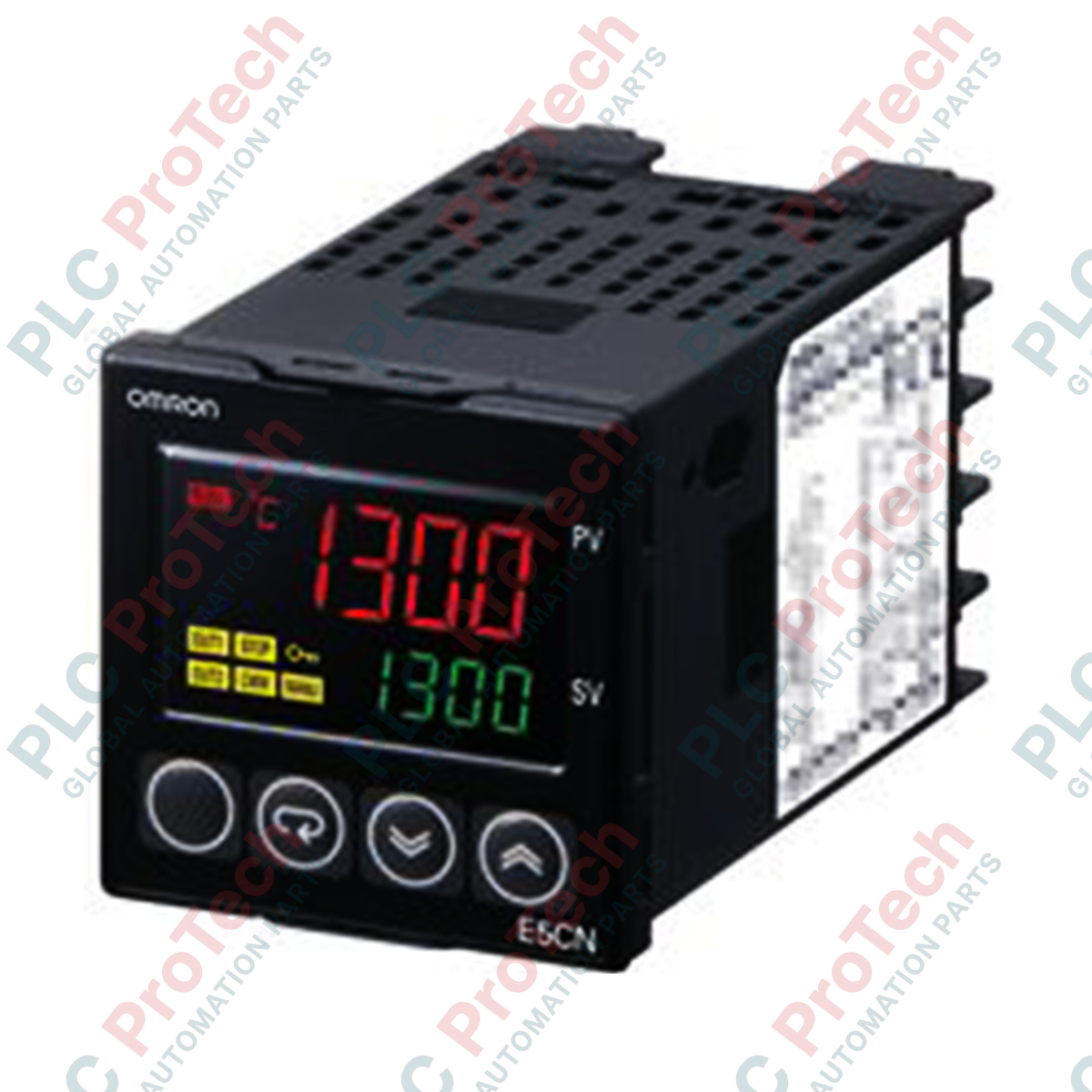

ออกแบบมาเพื่อควบคุมอุณหภูมิกระบวนการได้อย่างแม่นยำในแผงควบคุมที่มีความหนาแน่นสูง Omron E5CN-C2TU คือเครื่องควบคุมอุณหภูมิดิจิทัลขนาด 1/16 DIN (48 x 48 มม.) ที่ออกแบบมาสำหรับสภาพแวดล้อมระบบอัตโนมัติในอุตสาหกรรม รุ่นนี้ใช้ เอาต์พุตกระแส เป็นเอาต์พุตควบคุมหลัก จึงเข้ากันได้ดีกับอุปกรณ์ควบคุมแบบปรับค่าได้ เช่น วงจรเรียงกระแสควบคุมด้วยซิลิคอน (SCR) และวาล์วควบคุมแบบแอนะล็อก ด้วยสถาปัตยกรรมอินพุตแบบหลายรูปแบบ จึงรองรับทั้งเทอร์โมคัปเปิลและเทอร์โมมิเตอร์วัดความต้านทานแพลทินัม (RTD) โดยไม่ต้องกำหนดค่าฮาร์ดแวร์ใหม่ นอกจากนี้ยังมีฟังก์ชันบำรุงรักษาเชิงป้องกันในตัว รวมถึงตัวนับการเปลี่ยนสถานะ ON/OFF ของเอาต์พุตควบคุม ช่วยติดตามการเสื่อมสภาพของรีเลย์และวางแผนรอบการบำรุงรักษาเชิงรุกก่อนเกิดความขัดข้องหน้างาน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รุ่น | E5CN-C2TU |
| ประเภทผลิตภัณฑ์ | เครื่องควบคุมอุณหภูมิดิจิทัลรุ่นพื้นฐาน (1/16 DIN) |
| แรงดันไฟเลี้ยง | 100 ถึง 240 VAC, 50/60 Hz |
| ขนาด | 48 x 48 มม. (ความลึกขึ้นอยู่กับซ็อกเก็ตติดตั้ง) |
| เอาต์พุตควบคุมหลัก | เอาต์พุตกระแส (4 ถึง 20 mA DC / 0 ถึง 20 mA DC) |
| เอาต์พุตเสริม | เอาต์พุตรีเลย์ 2 จุดแบบ SPST-NO |
| รูปแบบอินพุต | เทอร์โมคัปเปิลหรือเทอร์โมมิเตอร์วัดความต้านทาน (RTD) |
| ความแม่นยำในการแสดงผล | เทอร์โมคัปเปิล: +/-0.3% ของ PV | RTD: +/-0.2% ของ PV |
| ประเภทฐาน/ขั้วต่อ | รุ่นแบบเสียบปลั๊ก (ต้องใช้ซ็อกเก็ต 11 พิน) |
| สีตัวเครื่อง | สีดำ |
| น้ำหนักจัดส่ง (คำนวณ) | 1.1 กก. |
การออกแบบแบบเสียบของ E5CN-C2TU มีวัตถุประสงค์เฉพาะสำหรับระบบที่ต้องการความสะดวกในการซ่อมบำรุงอย่างรวดเร็ว โดยเชื่อมต่อโดยตรงกับซ็อกเก็ต Omron มาตรฐาน 11 พิน (เช่น P2CF-11 หรือ P3GA-11) เมื่อเปลี่ยนคอนโทรลเลอร์ E5CN รุ่นเก่า ให้ตรวจสอบว่าอุปกรณ์เดิมเป็นรุ่นขั้วต่อสกรูโดยตรง (E5CN-C2T) หรือรุ่นแบบเสียบ (E5CN-C2TU) เนื่องจากรุ่นเทอร์มินัลบล็อกมาตรฐานไม่สามารถเสียบเข้ากับฐาน 11 พินได้ หากไม่เปลี่ยนชุดตัวเรือนและชุดเดินสายซ็อกเก็ต
เนื่องจากคอนโทรลเลอร์นี้ใช้เอาต์พุตกระแสแอนะล็อก (4-20 mA DC) จึงควรใส่ใจเป็นพิเศษกับอิมพีแดนซ์โหลดที่อุปกรณ์ควบคุมปลายทางยอมรับได้ (เช่น ไดรเวอร์ SCR หรือตัวกำหนดตำแหน่งวาล์วแบบปรับค่าได้) การเกินขีดจำกัดความต้านทานโหลดสูงสุดของคอนโทรลเลอร์จะทำให้เอาต์พุตอิ่มตัวและวงจรควบคุมไม่เป็นเชิงเส้น นอกจากนี้ ตรวจสอบให้แน่ใจว่าสายเซนเซอร์แยกออกจากแนวเดินสายจ่ายไฟโดยสมบูรณ์ เพื่อป้องกันสัญญาณรบกวนไฟฟ้าความถี่สูงที่ถูกเหนี่ยวนำไม่ให้ลดทอนความแม่นยำของค่าที่อ่านได้จาก PV
เมื่อใช้อินพุตเทอร์โมคัปเปิล ให้ตรวจสอบเสมอว่าการชดเชยจุดต่อเย็นทำงานอย่างถูกต้อง และใช้เฉพาะสายชดเชยเทอร์โมคัปเปิลที่เข้าคู่กันสำหรับเดินสายในแผงเท่านั้น สำหรับการต่อ RTD แบบ 3 สาย ให้ตรวจสอบว่าสายทั้งสามเส้นมีความต้านทานไฟฟ้าเท่ากันทุกเส้น ความไม่สมดุลระหว่างสาย A, B และ B' จะทำให้ค่าที่อ่านได้ของ PV เกิดความคลาดเคลื่อนอย่างเป็นระบบ
ก่อนติดตั้งหรือถอดตัวคอนโทรลเลอร์ออกจากซ็อกเก็ต ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลัก (100 ถึง 240 VAC) และแรงดันไฟฟ้าของวงจรหน้าสัมผัสเสริมทั้งหมดถูกตัดและไม่มีไฟโดยสมบูรณ์ การไม่ตัดไฟฟ้าที่กำลังจ่ายอยู่ก่อนถอดออกอาจทำให้เกิดอาร์กไฟฟ้า ทำให้แผงวงจรลอจิกภายในคอนโทรลเลอร์เสียหาย หรือทำให้ได้รับบาดเจ็บสาหัส
