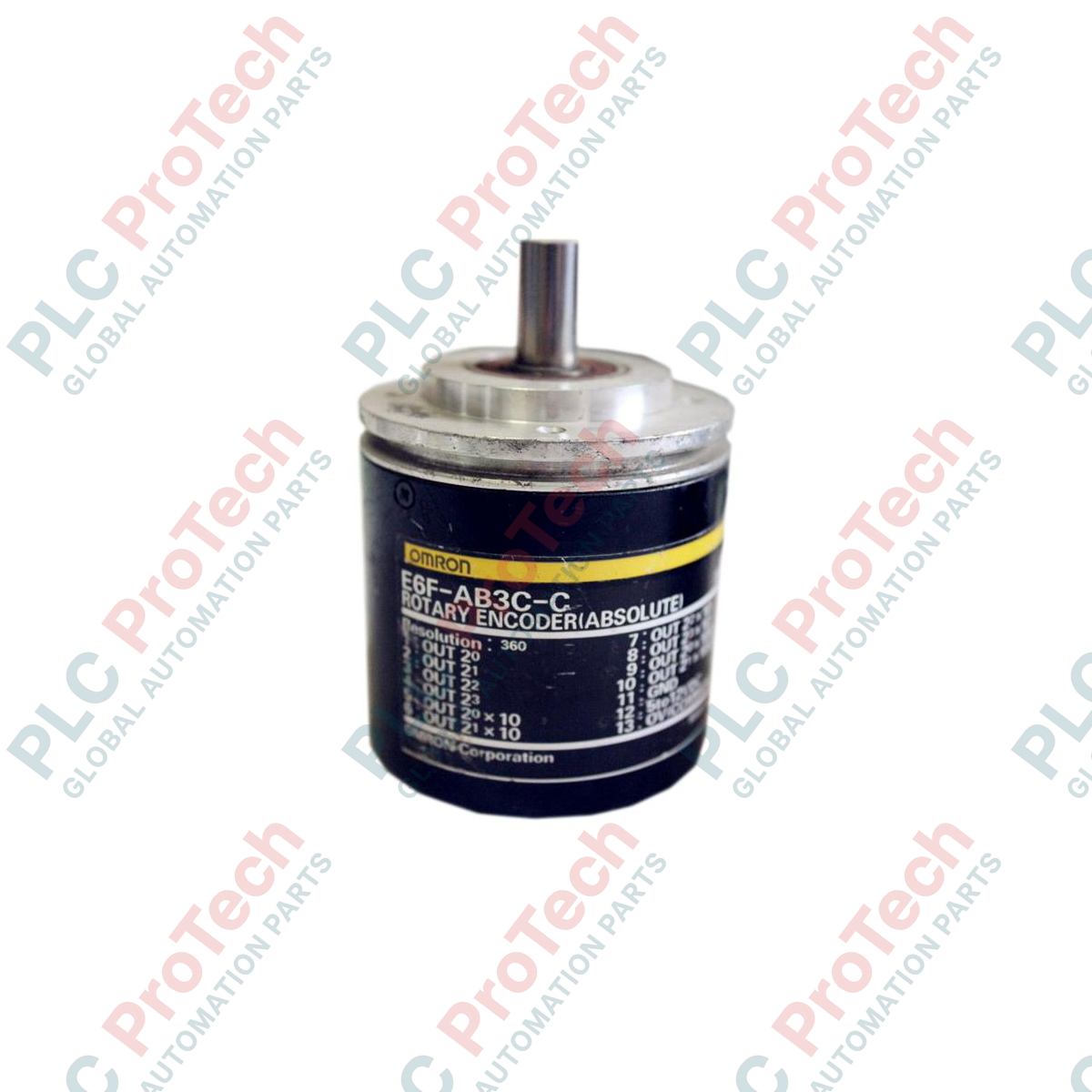

เอ็นโค้ดเดอร์แบบหมุนสัมบูรณ์ Omron E6F-AB3C-C ใช้สำหรับวัดการเคลื่อนที่เชิงมุมอย่างแม่นยำในสภาพแวดล้อมอุตสาหกรรมหนัก และทำงานอยู่ในกลุ่มผลิตภัณฑ์ E6F-A ที่ทนทาน อุปกรณ์นี้ให้ข้อมูลป้อนกลับตำแหน่งที่มีความเที่ยงตรงสูงด้วยการส่งสัญญาณเฉพาะแบบ BCD (เลขฐานสิบเข้ารหัสแบบไบนารี) เนื่องจากเป็นระบบตรวจจับแบบสัมบูรณ์ เซนเซอร์จึงคงสถานะตำแหน่งเชิงกลที่แท้จริงไว้ได้แม้ไฟฟ้าดับโดยสมบูรณ์ จึงไม่จำเป็นต้องดำเนินการโฮมระบบเมื่อจ่ายไฟกลับคืนมา
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / พิกัด |
|---|---|
| ผู้ผลิต | Omron |
| รหัสรุ่น | E6F-AB3C-C |
| ซีรีส์ผลิตภัณฑ์ | ซีรีส์ E6F-A |
| รหัสรูปแบบเอาต์พุต | BCD (เลขฐานสิบเข้ารหัสแบบไบนารี) |
| ความละเอียด | 360 ดิวิชันต่อรอบ |
| แรงดันไฟเลี้ยงขณะทำงาน | 5 ถึง 12 VDC |
| การกำหนดค่าเอาต์พุต | เอาต์พุตแบบโอเพนคอลเลกเตอร์ NPN |
| น้ำหนักเซนเซอร์ (สุทธิ) | 0.5 กก. |
| น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว) | 1.5 กก. |
E6F-AB3C-C ทำงานโดยใช้รางจ่ายไฟ 5 ถึง 12 VDC เท่านั้น หากปรับปรุงระบบที่ใช้ลูปควบคุมรุ่นใหม่ 12 ถึง 24 VDC ให้ตรวจสอบว่าการจ่ายไฟตรงตามขีดจำกัดด้านต่ำของเอ็นโค้ดเดอร์นี้ หรือใช้ตัวแปลง DC-to-DC แบบแยกวงจรเพื่อลดแรงดัน ห้ามเปลี่ยนแทนโดยตรงด้วยรุ่นที่เทียบเท่าแบบ Gray code เช่น E6F-AG5C โดยไม่ตั้งโปรแกรมการ์ดอินพุตลอจิกของ PLC ใหม่ เนื่องจากโครงสร้างไบต์เอาต์พุตแบบ BCD แตกต่างกันโดยพื้นฐาน
เมื่อเดินสายสัญญาณ BCD แบบขนานหลายตัวนำ อาจเกิดความคลาดเคลื่อนของสัญญาณตลอดเส้นทางสายที่ยาวเกิน 10 เมตร ตรวจสอบให้แน่ใจว่าใช้สายคู่บิดเกลียวแบบมีชีลด์คุณภาพสูง แยกสายสัญญาณเอ็นโค้ดเดอร์ออกจากเอาต์พุตขับความถี่สูงและกระแสสูง เช่น VFD รวมถึงเส้นทางสายไฟของมอเตอร์โดยสิ้นเชิง เพื่อป้องกันทรานซิสเตอร์ NPN open collector จากทรานเชียนต์แรงดันสูงที่เกิดจากการเหนี่ยวนำ
ตรวจสอบพารามิเตอร์ของแหล่งจ่ายไฟ 5 ถึง 12 VDC ก่อนเข้าหัวสายขั้นสุดท้าย การต่อขั้วไฟฟ้าผิดในการกำหนดค่า NPN Open Collector อาจทำให้ภาคเอาต์พุตเสื่อมสภาพอย่างถาวร ตรวจสอบให้แน่ใจว่าตัวเอ็นโค้ดเดอร์ต่อกราวด์ทางกลเข้ากับโครงเครื่องจักร เพื่อสร้างเส้นทางไหลกลับที่เชื่อถือได้สำหรับไฟฟ้าสถิตและสัญญาณรบกวนแม่เหล็กไฟฟ้า
ก่อนเริ่มขั้นตอนการติดตั้งหรือเปลี่ยนทดแทน ให้ตรวจสอบว่าแหล่งจ่ายไฟทั้งหมดที่ป้อนให้เครื่องจักรหลักและอินเทอร์เฟซ PLC ถูกตัดแยก ล็อก และติดป้ายเตือนเรียบร้อยแล้ว การทำงานกับระบบที่ยังมีกระแสไฟอาจทำให้เซ็นเซอร์เสียหายอย่างรุนแรงหรือทำให้อุปกรณ์อัตโนมัติเคลื่อนที่โดยไม่ได้ตั้งใจ
ติดตั้งตัวเอ็นโค้ดเดอร์แบบสัมบูรณ์โดยใช้ขายึดที่เข้ากันได้ ตรวจสอบให้แน่ใจว่าข้อต่อเพลาสามารถขยับได้ เพื่อรองรับการเยื้องแนวเชิงมุมเล็กน้อยและป้องกันตลับลูกปืนของเอ็นโค้ดเดอร์
เชื่อมต่อชีลด์ของสายเคเบิลแบบหลายแกนเข้ากับขั้วสายดินป้องกันของระบบโดยตรง เฉพาะที่ด้านแผงควบคุมเท่านั้น เพื่อกำจัดกระแสไฟรบกวนจากกราวด์ลูป
จ่ายไฟควบคุม 5 ถึง 12 VDC หมุนเพลาเครื่องจักรด้วยมือในระหว่างขั้นตอนการทดสอบเบื้องต้น เพื่อตรวจสอบความถูกต้องของลำดับเส้นสัญญาณรหัส BCD ในรีจิสเตอร์ของคอนโทรลเลอร์
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: E6F-AB3C-C
Country of origin:ญี่ปุ่น
Product Type: เอ็นโคเดอร์โรตารีแบบสัมบูรณ์
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
