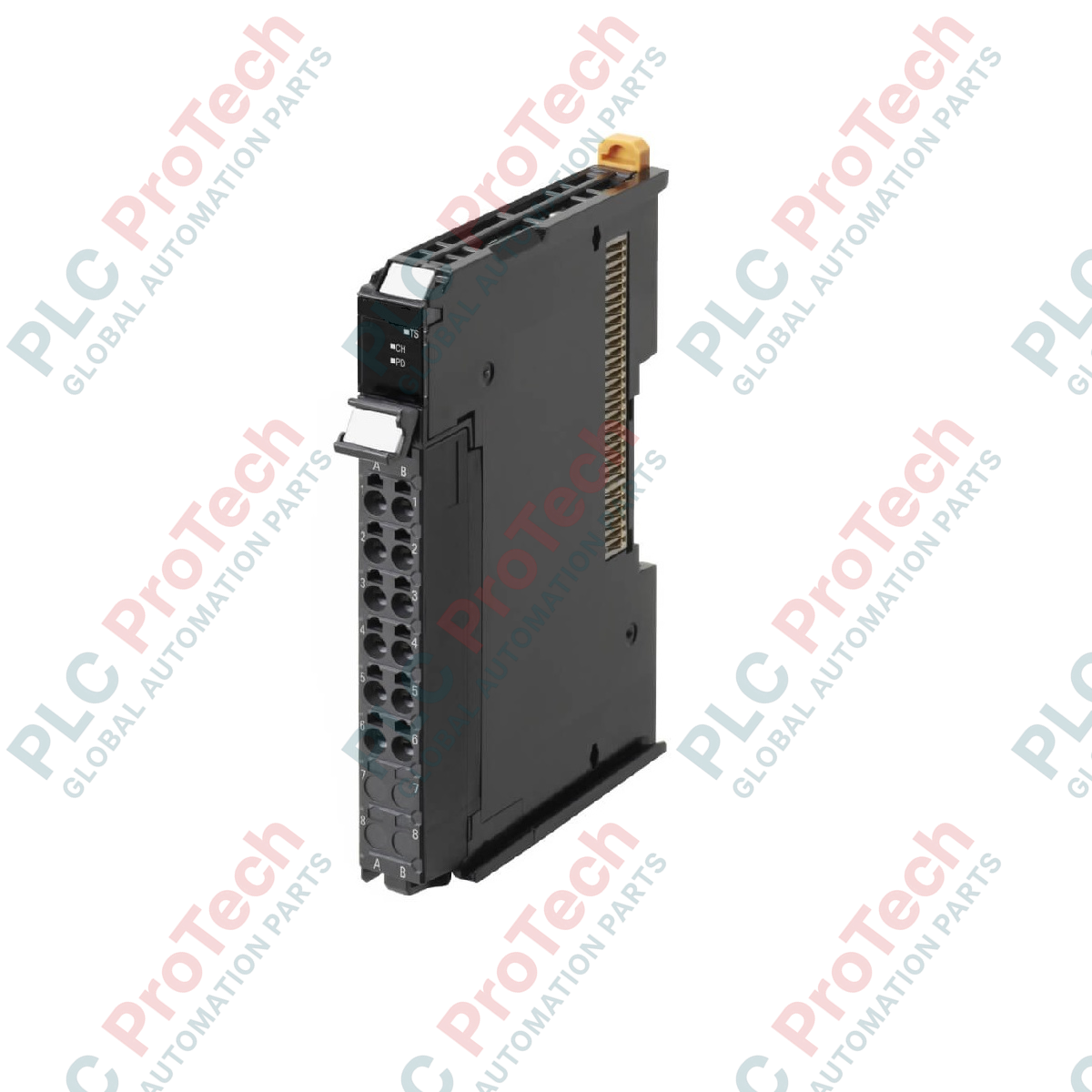

การประมวลผลสัญญาณอุณหภูมิภายในแพลตฟอร์ม Omron Sysmac ดำเนินการโดย Omron NX-TS2202 โดยตรง ซึ่งเป็นโมดูลอินพุตเทอร์โมมิเตอร์วัดความต้านทานความละเอียดสูง โมดูลนี้ออกแบบมาสำหรับงานประมวลผลความร้อนที่ต้องการความแม่นยำ และรองรับ ช่องอินพุต RTD Pt100 แบบสามสายสองช่อง พร้อมเวลาในการแปลงที่รวดเร็ว 10 มิลลิวินาทีต่อยูนิต และความละเอียดสูงสุด 0.01 องศาเซลเซียส อุปกรณ์มีความกว้างเพียง 12 มม. ช่วยประหยัดพื้นที่ และใช้เทอร์มินัลบล็อกแบบแคลมป์ไม่ใช้สกรู 16 จุด ซึ่งช่วยลดเวลาในการติดตั้งภาคสนามได้อย่างมาก และไม่ต้องบำรุงรักษาด้วยการขันเทอร์มินัล โมดูลนี้มีความทนทานสูง พร้อมการแยกวงจรภายในอย่างครอบคลุม โดยใช้หม้อแปลงสำหรับไฟเลี้ยงและตัวแยกสัญญาณดิจิทัลสำหรับสัญญาณระหว่างอินพุตกับบัสแบ็กเพลน NX
| ผู้ผลิต | Omron |
| รุ่น | NX-TS2202 |
| จุดอินพุต | 2 ช่อง |
| ความเข้ากันได้กับเซนเซอร์ | Pt100 (เทอร์โมมิเตอร์วัดความต้านทานแบบสามสาย) |
| เวลาในการแปลง | 10 มิลลิวินาทีต่อยูนิต |
| ความละเอียดสูงสุด | 0.01 องศาเซลเซียส |
| วิธีการรีเฟรช I/O | การรีเฟรชแบบทำงานต่อเนื่อง |
| กระแสตรวจจับอินพุต | 0.25 mA |
| ผลกระทบจากความต้านทานตัวนำ | สูงสุด 0.06 องศาเซลเซียส/โอห์ม (สูงสุดไม่เกิน 20 โอห์ม) |
| ระยะเวลาอุ่นเครื่อง | 30 นาที |
| วิธีการแยกวงจร | ไฟเลี้ยง: หม้อแปลง; สัญญาณ: ตัวแยกสัญญาณดิจิทัล (ระหว่างบัส/อินพุตและช่อง/ช่อง) |
| ความต้านทานฉนวน | อย่างน้อย 20 MOhm ระหว่างวงจรที่แยกจากกัน (ที่ 100 VDC) |
| ความทนทานต่อแรงดันไดอิเล็กทริก | 510 VAC ระหว่างวงจรที่แยกจากกันเป็นเวลา 1 นาที (กระแสไฟรั่วสูงสุด 5 mA) |
| การใช้พลังงานของยูนิต NX | สูงสุด 1.15 W (ที่ยูนิต CPU); สูงสุด 0.75 W (ที่คัปเปลอร์การสื่อสาร) |
| เทอร์มินัลสำหรับการเชื่อมต่อภายนอก | เทอร์มินัลบล็อกแบบแคลมป์ไม่ใช้สกรู (16 เทอร์มินัล) |
| ขนาด (W x H x D) | 12 มม. x 100 มม. x 71 มม. |
| น้ำหนัก | 0.07 กก. (70 กรัม) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 1.00 กก. |
NX-TS2202 ได้รับการปรับให้เหมาะกับสถาปัตยกรรม Sysmac และติดตั้งบนฐานบัส NX มาตรฐาน แม้จะมีลักษณะทางกายภาพเหมือนกับโมดูลอินพุตเทอร์โมคัปเปิล เช่น NX-TS2101 แต่ส่วนหน้ารับสัญญาณอนาล็อกเป็นดิจิทัลภายในของโมดูลนี้ออกแบบมาเฉพาะสำหรับการวัดความต้านทานเท่านั้น โมดูลนี้ต้องใช้เส้นโค้ง RTD มาตรฐาน Pt100 การพยายามเชื่อมต่อ RTD นิกเกิล (Ni) หรือ RTD มาตรฐานอื่นที่ไม่ใช่ Pt จะทำให้เกิดข้อผิดพลาดช่วงเกินระดับฮาร์ดแวร์ใน Sysmac Studio
เพื่อป้องกันการลอยของค่าการวัด ตรวจสอบให้แน่ใจว่าค่าความต้านทานของสายทั้งสามเส้นของเซนเซอร์ Pt100 เท่ากันอย่างสมบูรณ์ ความไม่ตรงกันของค่าความต้านทานระหว่างสายจะส่งผลโดยตรงต่ออัลกอริทึมชดเชยแบบสามสาย ทำให้เกิดข้อผิดพลาดในการคำนวณอุณหภูมิอย่างเป็นระบบ โมดูลรองรับค่าความต้านทานของตัวนำได้สูงสุด 20 โอห์ม แต่ต้องหลีกเลี่ยงอิมพีแดนซ์ของสายที่ไม่สมมาตรอย่างเคร่งครัดระหว่างการเดินสาย
หลีกเลี่ยงการใช้สายตัวนำชุบดีบุกกับบล็อกเทอร์มินัลแบบเสียบเข้า การชุบดีบุกอาจทำให้สายเกิดการไหลตัวแบบเย็นเมื่อเวลาผ่านไป ส่งผลให้จุดเชื่อมต่อแบบสปริงทางกายภาพคลายตัว ควรใช้ปลอกเฟอร์รูลหุ้มฉนวนคุณภาพสูงแบบย้ำหรือสายตีเกลียวเปลือยแทน ต่อชีลด์ของเซนเซอร์เข้ากับจุดกราวด์ฟังก์ชันโดยตรงใกล้ฐานโมดูล เพื่อป้องกันส่วนหน้ารับสัญญาณอนาล็อกที่ไวต่อสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้าความถี่สูงในอุตสาหกรรม
คำเตือนสำคัญ:
ตัดการจ่ายไฟไปยังแร็ก Sysmac ทั้งหมดและแหล่งจ่ายไฟฝั่งภาคสนามก่อนติดตั้งหรือเสียบ/ถอด NX-TS2202 การเสียบขณะมีไฟหรือการเดินสายสายเซนเซอร์ขณะวงจรทำงานอาจทำให้เกิดทรานเชียนต์แรงดันสูง ซึ่งทำให้วงจรแยกแบบดิจิทัลความแม่นยำสูงของโมดูลเสื่อมประสิทธิภาพ
