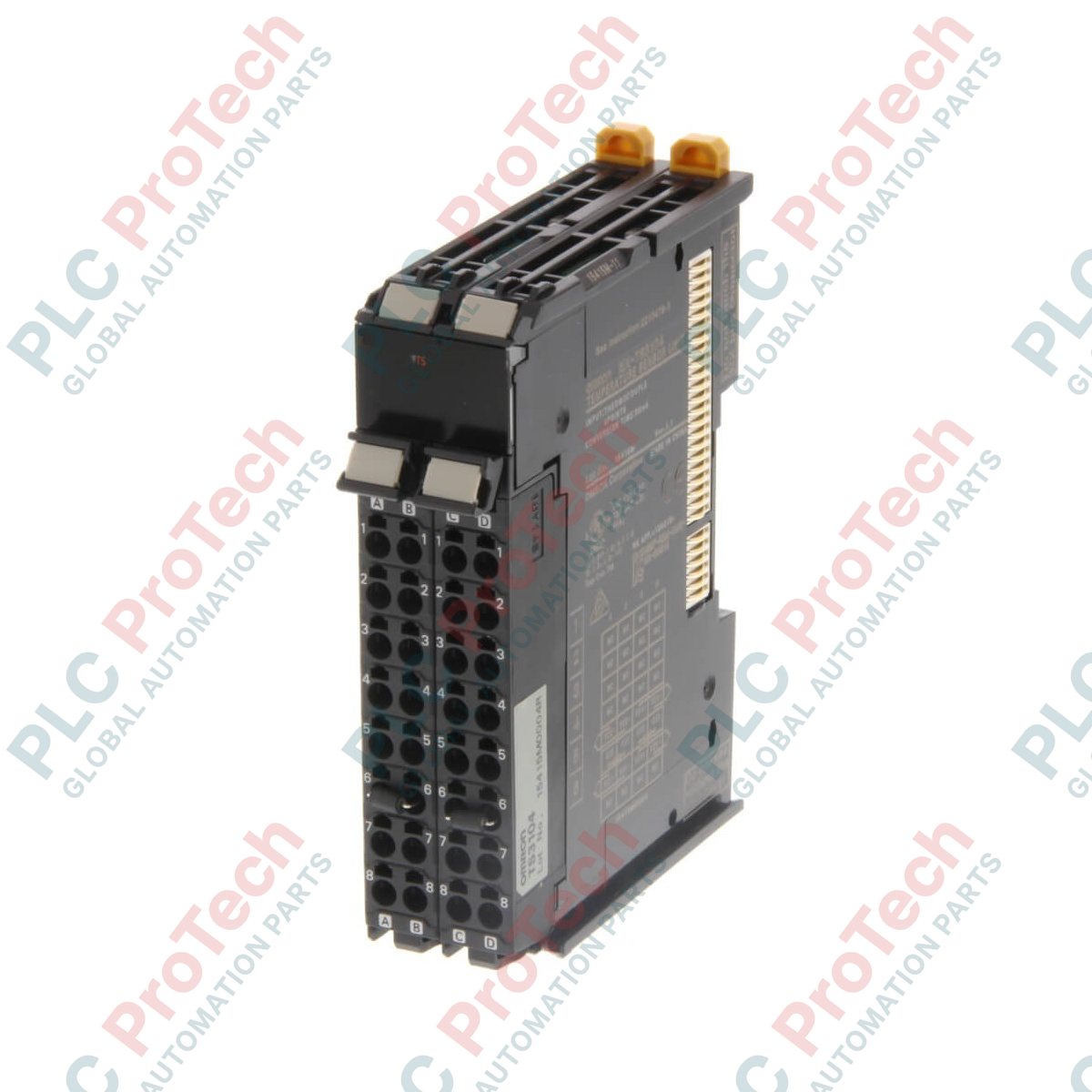

ออกแบบมาเพื่อการตรวจสอบอุณหภูมิความเร็วสูงภายในแพลตฟอร์มระบบอัตโนมัติ Sysmac โดย Omron NX-TS3102 ให้การประมวลผลสัญญาณเทอร์โมคัปเปิลที่แม่นยำสำหรับการใช้งานในลูปควบคุมอุณหภูมิทางอุตสาหกรรม โมดูลอินพุตเทอร์โมคัปเปิล 4 จุดนี้มาพร้อมขั้วต่อแบบกดเสียบโดยไม่ใช้สกรูความหนาแน่นสูง ช่วยลดเวลาในการติดตั้งและข้อผิดพลาดในการเดินสาย ทำงานบนบัส NX ความเร็วสูง จึงมีความเร็วในการแปลงสัญญาณที่รวดเร็วเป็นพิเศษที่ 10 ms ต่อยูนิต พร้อมขีดจำกัดความละเอียดที่ 0.01 degC เหมาะสำหรับกระบวนการที่ต้องควบคุมอุณหภูมิอย่างเข้มงวดและมีลูปตอบสนองที่รวดเร็ว
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รุ่น | NX-TS3102 |
| ซีรีส์ | ซีรีส์ NX |
| จำนวนจุด | 4 จุด |
| ประเภทอินพุต / เซนเซอร์ | เทอร์โมคัปเปิล (K, J, T, E, L, U, N, R, S, WRe5-26, PLII) |
| เวลาแปลงสัญญาณ | 10 ms / ยูนิต |
| ความละเอียด | สูงสุด 0.01 degC |
| อิมพีแดนซ์อินพุต | ขั้นต่ำ 20 kOhm |
| พิกัดอินพุตสูงสุดสัมบูรณ์ | +/-130 mV |
| วิธีการแยกวงจร | อินพุตถึงบัส NX: หม้อแปลง (กำลังไฟ), ตัวแยกสัญญาณดิจิทัล (สัญญาณ) ระหว่างอินพุต: หม้อแปลง (กำลังไฟ), ตัวแยกสัญญาณดิจิทัล (สัญญาณ) |
| การใช้พลังงานของยูนิต NX | เชื่อมต่อกับชุด CPU: สูงสุด 1.55 W เชื่อมต่อกับชุดคัปเปลอร์: สูงสุด 1.10 W |
| การกำหนดค่าขั้วต่อเทอร์มินัล | บล็อกขั้วต่อแบบแคลมป์ไม่ใช้สกรู (ขั้วต่อ 16 จุด x 2) |
| ขนาด (กว้าง x สูง x ลึก) | 24 มม. x 100 มม. x 71 มม. |
| น้ำหนักสุทธิ | 0.14 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 1.50 กก. |
NX-TS3102 ออกแบบมาสำหรับระบบที่ใช้ Sysmac Studio แม้ว่าผังขาทางกายภาพจะตรงกับยูนิตแอนะล็อก NX มาตรฐาน แต่ NX-TS3102 มีการแยกสัญญาณระหว่างทุกช่องอย่างสมบูรณ์ หากระบบของคุณไม่ต้องการการแยกช่องอย่างเด็ดขาดหรือมีความต้องการความหนาแน่นของจุดต่ำกว่า NX-TS2102 แบบ 2 จุดเป็นทางเลือกที่ใช้งานได้โดยตรงภายในพื้นที่ติดตั้งฮาร์ดแวร์เดียวกัน
เพื่อให้ได้ความแม่นยำในการแปลงตามที่ระบุที่ 0.01 องศาเซลเซียส โมดูลต้องอุ่นเครื่องเป็นเวลา 45 นาที หลังจากจ่ายไฟให้แผงควบคุม ความแม่นยำของการชดเชยจุดต่อเย็น (CJC) อาศัยการอ่านค่าอุณหภูมิแวดล้อมเฉพาะจุด ดังนั้น ห้ามติดตั้งโมดูลไว้เหนืออุปกรณ์ที่คายความร้อนสูงโดยตรง เช่น อินเวอร์เตอร์ปรับความถี่ (VFD) หรือแหล่งจ่ายไฟระบบขนาดใหญ่
เมื่อเดินสายเซนเซอร์เทอร์โมคัปเปิล ให้ใช้สายต่อขยายเทอร์โมคัปเปิลแบบมีชีลด์โดยเฉพาะเสมอ เดินสัญญาณเหล่านี้ในท่อโลหะแยกที่ต่อลงกราวด์ ห่างจากสายไฟ AC แรงดันสูง เพื่อป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าที่ทำให้สัญญาณอุณหภูมิคลาดเคลื่อน ใช้สายแกนเดี่ยวหรือสายตีเกลียวที่เข้าหางปลาแล้วกับขั้วต่อแบบกดเข้าที่ไม่ใช้สกรู เพื่อให้หน้าสัมผัสทางไฟฟ้าแน่นสนิท ป้องกันก๊าซรั่วและทนต่อแรงสั่นสะเทือน
คำเตือนสำคัญ
ตัดแยกและล็อกแหล่งจ่ายไฟทั้งหมดของระบบควบคุมก่อนติดตั้ง ถอด หรือเดินสายโมดูล การทำงานกับรางบัส NX ที่มีกระแสไฟอาจทำให้วงจรแยกสัญญาณดิจิทัลภายในเสียหายและทำให้ CPU เข้าสู่สถานะบัสขัดข้อง
ติดตั้งบนราง DIN
จัดแนวรางเลื่อนด้านหลัง NX-TS3102 ให้ตรงกับราง DIN จากนั้นดันโมดูลให้แนบสนิทกับรางจนขอเกี่ยวราง DIN คลิกเข้าที่
เชื่อมต่อบัส
เลื่อนโมดูลไปตามแนวราง DIN จนขั้วต่อบัส NX ที่ติดตั้งในตัวเข้าประกบกับโมดูล CPU หรือโมดูลคัปเปลอร์อินเทอร์เฟซที่อยู่ติดกันอย่างแน่นหนา
ใส่สายเทอร์โมคัปเปิล
ใช้ไขควงปากแบนกดแถบปลดขั้วต่อสีส้มเพื่อเปิดแคลมป์สปริง ใส่ตัวนำที่ปอกฉนวนแล้วหรือสายไฟที่เข้าหางปลา จากนั้นปล่อยแถบเพื่อยึดการเชื่อมต่อ
