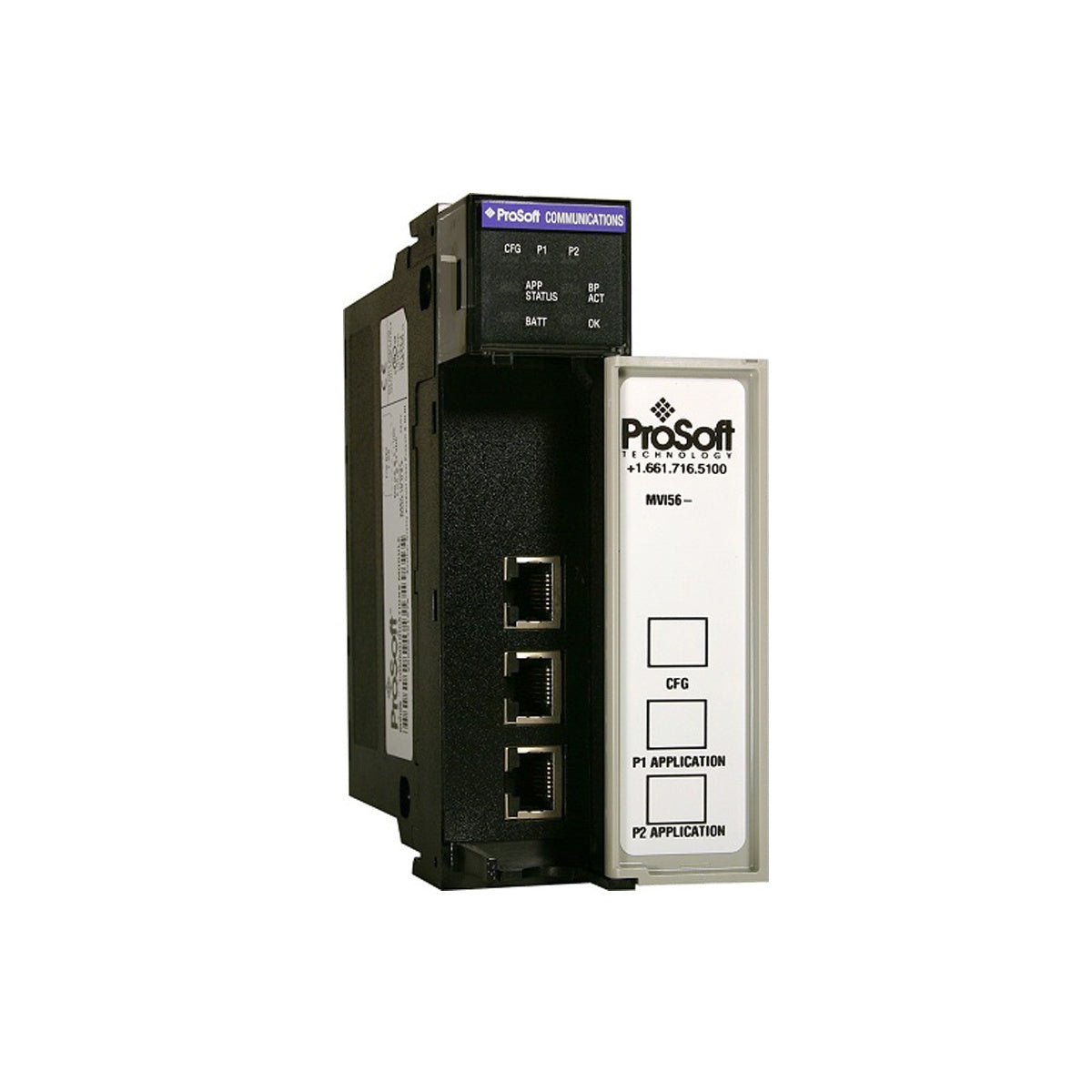

ProSoft MV156-MCMR เชื่อมต่อโดยตรงกับแบ็กเพลนของระบบ และทำหน้าที่เป็นโมดูลอินเทอร์เฟซการสื่อสาร Modbus Master/Slave ที่ผสานรวมอย่างสูง โมดูลนี้ช่วยให้สามารถสื่อสารแบบอนุกรมกับอุปกรณ์ควบคุมอุตสาหกรรมหลากหลายประเภท โดยทำงานเป็น Master หรือ Slave ผ่านพอร์ตอนุกรมอิสระ การออกแบบนี้มุ่งเพิ่มประสิทธิภาพแบนด์วิดท์ในเครือข่ายควบคุมแบบกระจาย โดย ProSoft MV156-MCMR ใช้โครงสร้างการถ่ายโอนบล็อกข้อมูลแบบลดขนาด ซึ่งเหมาะอย่างยิ่งสำหรับการกำหนดค่า I/O ระยะไกลหรือเครือข่ายที่มีข้อจำกัดด้านอัตราการรับส่งข้อมูล โมดูลนี้จัดการการถ่ายโอนข้อมูล การปรับสเกลคณิตศาสตร์เลขทศนิยม และการตรวจสอบข้อผิดพลาดโดยตรงผ่านหน่วยประมวลผลในตัว เพื่อลดภาระการประมวลผลของคอนโทรลเลอร์โฮสต์
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / รายละเอียด |
|---|---|
| ผู้ผลิต | ProSoft Technology |
| หมายเลขรุ่น | MV156-MCMR |
| กระแสไฟฟ้าที่ใช้จากแบ็กเพลน | 800 mA ที่ 5 Vdc, 3 mA ที่ 24 Vdc |
| อุณหภูมิขณะทำงาน | 0 ถึง 60 องศาเซลเซียส (32 ถึง 140 องศาฟาเรนไฮต์) |
| อุณหภูมิขณะจัดเก็บ | -40 ถึง 85 องศาเซลเซียส (-40 ถึง 185 องศาฟาเรนไฮต์) |
| ความชื้นสัมพัทธ์ | 5% ถึง 95% (ไม่ควบแน่น) |
| พิกัดการสั่นสะเทือน | 5 g ตั้งแต่ 10 Hz ถึง 150 Hz |
| แรงกระแทกขณะทำงาน | 30 g ขณะทำงาน, 50 g ขณะไม่ทำงาน |
| อัตราบอดที่รองรับ | 110 ถึง 115,200 บอด |
| บิตข้อมูล | 7 หรือ 8 บิต |
| การเลือกพาริตี | ไม่มี, คี่, คู่ |
| บิตหยุด | 1 หรือ 2 |
| การหน่วงเวลาของไทม์มิง RTS | 0 ถึง 65535 มิลลิวินาที |
| น้ำหนักจัดส่ง (คำนวณ) | 1.5 กก. (3.3 ปอนด์) |
MV156-MCMR ได้รับการปรับให้เหมาะสมด้านฟังก์ชันสำหรับใช้แทนโมดูลมาตรฐานที่มีขนาดบล็อกใหญ่ในสถาปัตยกรรมที่แบนด์วิดท์หน่วยความจำของแบ็กเพลนมีข้อจำกัดสูง แม้ MVI56-MCM แบบดั้งเดิมจะใช้บล็อกถ่ายโอนขนาดใหญ่กว่า แต่รุ่น MCMR ใช้การออกแบบบล็อกที่ลดขนาดและปรับได้เพื่อให้พอดีกับเฟรมเครือข่ายที่มีพื้นที่จำกัด ตรวจสอบให้แน่ใจว่าได้ปรับบล็อกการกำหนดค่าที่แมปไว้ในโครงร่างบล็อกลอจิกแลดเดอร์ให้ตรงกับขนาดบล็อกของ MCMR เพื่อป้องกันข้อผิดพลาดในการประมวลผลระหว่างการปรับปรุงระบบ
เมื่อทำงานที่อัตราบอดสูง (เช่น 115,200 บอด) หรือมีการรับส่งแพ็กเก็ตหนาแน่น ต้องจัดการการระบายความร้อนภายในตู้ควบคุมแบบปิด ตรวจสอบให้แน่ใจว่าสล็อตข้างเคียงมีการพาความร้อนแบบพาสซีฟเพียงพอ นอกจากนี้ เมื่อใช้โหมดเลขทศนิยมแบบลอยตัว Enron/Daniel จำเป็นต้องตรวจสอบลำดับการสลับไบต์ เพื่อป้องกันข้อมูลถูกตัดทอนหรือการจัดแนวไม่ตรงกันระหว่างโครงสร้างหน่วยความจำของคอนโทรลเลอร์กับอุปกรณ์ภาคสนามภายนอก
สำหรับวงจรสื่อสารแบบเดซี่เชน RS-485 ต้องต่อตัวต้านทานเทอร์มิเนชัน (120 โอห์ม) คร่อมขั้ว TX/RX+ และ TX/RX- ของยูนิตปลายสายจริง เพื่อบรรเทาสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและปัญหาสัญญาณรบกวนจากชีลด์ ต้องต่อลงกราวด์ชีลด์ของสายสื่อสารที่ตำแหน่งทางกายภาพเพียงจุดเดียวในลูปเครือข่าย โดยควรเป็นจุดสิ้นสุดที่แร็กคอนโทรลเลอร์
แยกและปิดแหล่งจ่ายไฟฟ้าทั้งหมดของแชสซีระบบโดยสมบูรณ์ก่อนเสียบ ปรับตั้ง หรือถอดโมดูลสื่อสาร การถอดเปลี่ยนขณะระบบทำงานหรือการจัดการส่วนประกอบที่มีกระแสไฟฟ้าอยู่ อาจทำให้แบ็กเพลนเสียหายรุนแรง เกิดไฟฟ้าช็อต และทำให้การสื่อสารของโหนดที่ยังทำงานอยู่ขัดข้อง
Global Express Shipping
Returns & Warranty
Manufacturer: ProSoft
Product No.: MV156-MCMR
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลสื่อสาร Modbus
Payment: T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months
