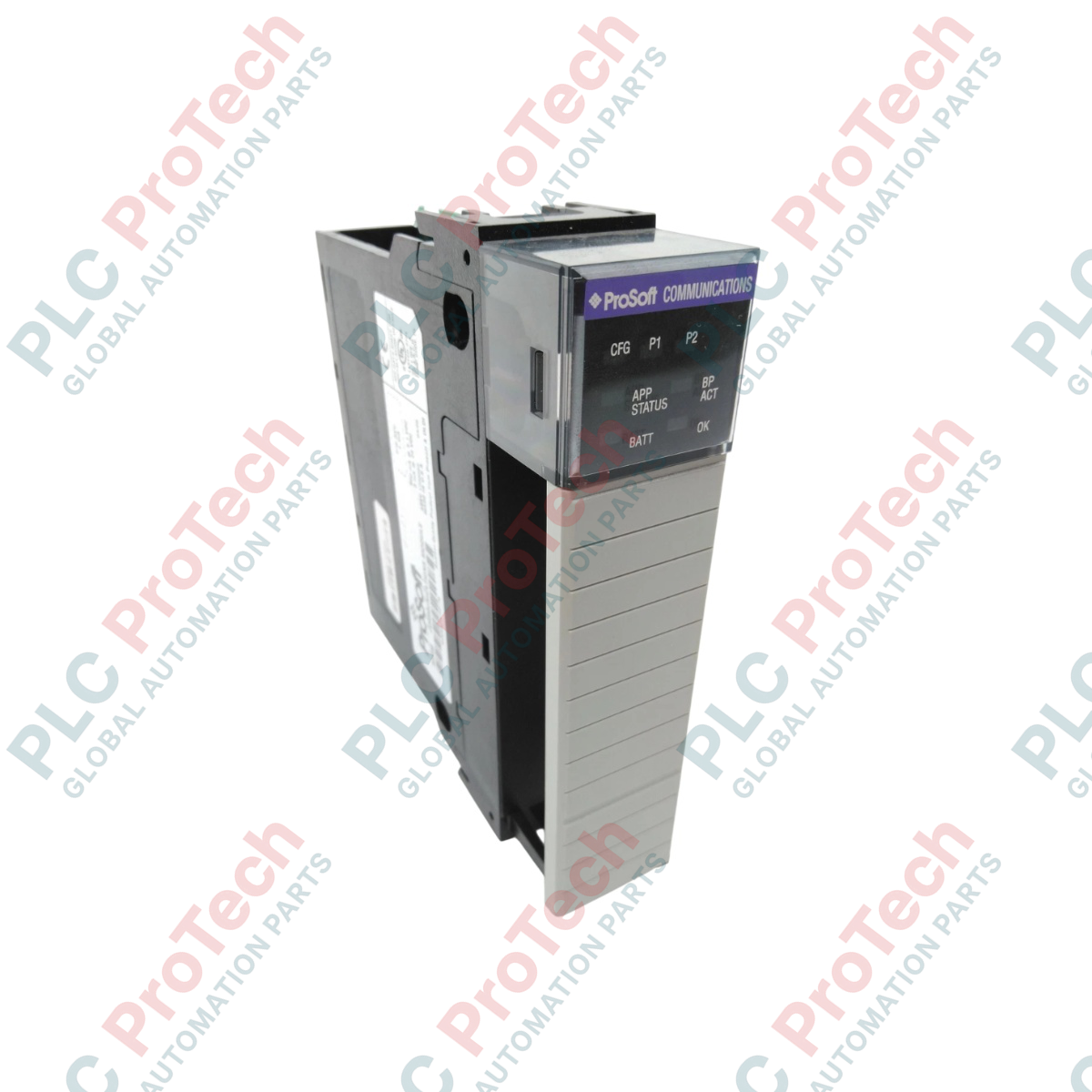

การผสานรวมเครื่องมือสื่อสารอนุกรมแบบสองทิศทางเข้ากับระบบ ControlLogix ทำได้ง่ายขึ้นด้วยโมดูลสื่อสารแบบอนุกรม ASCII ทั่วไป Enhanced ProSoft MVI56E-GSC แพลตฟอร์มฮาร์ดแวร์นี้ทำหน้าที่เป็นอินเทอร์เฟซแบ็กเพลนความเร็วสูง ช่วยให้โปรเซสเซอร์ Rockwell Automation ส่งและรับอักขระจากอุปกรณ์ ASCII ที่หลากหลาย ด้วยการแมปข้อมูลโดยตรงไปยังหน่วยความจำของคอนโทรลเลอร์ จึงช่วยให้เชื่อมต่อกับอุปกรณ์รุ่นเก่าหรืออุปกรณ์เฉพาะทางได้โดยไม่ลดทอนแบนด์วิดท์ของแบ็กเพลน
โมดูลนี้ทำงานได้ทั้งในการกำหนดค่า แชสซีภายในเครื่องและระยะไกล ช่วยให้นักออกแบบระบบมีความยืดหยุ่นในการจัดวาง I/O ระยะไกล เพื่อเพิ่มปริมาณการรับส่งข้อมูลให้สูงสุด อุปกรณ์จะถ่ายโอนข้อมูลโดยใช้บล็อกภาพ I/O รูปแบบขนาดใหญ่ ซึ่งช่วยเพิ่มประสิทธิภาพเวลาที่ใช้ในการอัปเดตสตริง ASCII ในฐานข้อมูล PLC ตัวชี้วัดการวินิจฉัยและสถานะการทำงานพร้อมใช้งานทันทีผ่าน LED บนตัวเครื่องและรีจิสเตอร์สถานะภายใน ช่วยลดเวลาหยุดทำงานเพื่อแก้ไขปัญหาในภาคสนาม
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ProSoft Technology |
| รุ่นผลิตภัณฑ์ | MVI56E-GSC |
| ประเภทโมดูล | โมดูลสื่อสารแบบอนุกรม ASCII ทั่วไป Enhanced |
| การรองรับแพลตฟอร์ม | ระบบ ControlLogix (แร็กภายในเครื่องหรือระยะไกล) |
| กระแสไฟที่ใช้จากแบ็กเพลน | 800 mA ที่ 5 VDC | 3 mA ที่ 24 VDC |
| ไฟแสดงสถานะ LED | สถานะแบตเตอรี่ (ERR), สถานะแอปพลิเคชัน (APP), สถานะโมดูล (OK) |
| อุณหภูมิในการทำงาน | 0 องศาเซลเซียส ถึง 60 องศาเซลเซียส (32 องศาฟาเรนไฮต์ ถึง 140 องศาฟาเรนไฮต์) |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ถึง 85 องศาเซลเซียส (-40 องศาฟาเรนไฮต์ ถึง 185 องศาฟาเรนไฮต์) |
| อุปกรณ์เสริมที่ให้มา | สายแยกสัญญาณอนุกรม RJ45 ไปยัง DB-9M |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. (4.4 ปอนด์) |
MVI56E-GSC ใช้แทน MVI56-GSC รุ่นเก่าที่ไม่ใช่ E ได้โดยตรง ต่างจากโมดูลรุ่นเก่าซึ่งต้องใช้สายอนุกรมสำหรับการวินิจฉัยและการกำหนดค่า รุ่น "E" (Enhanced) ใช้พอร์ตอีเทอร์เน็ตในตัว สามารถใช้งานร่วมกับแบ็กเพลน ControlLogix รุ่นเก่าได้ แต่ผู้ใช้ควรอัปเดต Add-On Instructions (AOI) หรือโค้ดแลดเดอร์ของคอนโทรลเลอร์ เพื่อใช้ประโยชน์จากฟีเจอร์เปลี่ยนโมดูลแบบไม่ต้องกำหนดค่าผ่านเครือข่ายอีเทอร์เน็ตที่ง่ายขึ้น
เมื่อถ่ายโอนเฟรม ASCII ขนาดใหญ่ ให้ตรวจสอบว่าเวลาในการสแกนของโปรแกรม PLC หรือลอจิกตรวจสอบบัฟเฟอร์ได้รับการปรับให้เหมาะสม เนื่องจากโมดูลถ่ายโอนข้อมูลเป็นบล็อกขนาดคงที่ผ่านแบ็กเพลน หากล้างบัฟเฟอร์ RX ของคอนโทรลเลอร์ไม่เร็วพอระหว่างการส่งข้อมูลแบบต่อเนื่อง อาจทำให้ข้อมูลถูกตัดทอนได้ นักพัฒนาควรตรวจสอบบิตแฮนด์เชกของบัฟเฟอร์ก่อนแยกวิเคราะห์แท็กสตริงขาเข้าเสมอ
ใช้สายอนุกรม RJ45 ไปยัง DB-9M ที่ให้มาเสมอ หากจัดทำสายต่อแบบกำหนดเองสำหรับการเดินสายระยะไกล RS-422 หรือ RS-485 ให้ตรวจสอบว่าชิลด์สายต่อกราวด์ที่จุดเดียวเท่านั้น (ควรเป็นกราวด์แชสซีของแผงควบคุม) เพื่อหลีกเลี่ยงกราวด์ลูป ตรวจสอบให้ติดตั้งตัวต้านทานเทอร์มิเนชันที่ถูกต้องในเครือข่าย RS-485 เพื่อป้องกันปัญหาการสะท้อนของสัญญาณ
คำเตือนสำคัญอย่างยิ่ง
ต้องตัดไฟแร็ก PLC และสายไฟของอุปกรณ์อนุกรมภายนอกทั้งหมดก่อนติดตั้งหรือถอดโมดูล ห้ามถอดเปลี่ยนสายสื่อสารขณะมีไฟในพื้นที่อันตรายซึ่งอาจมีก๊าซไวไฟหรือฝุ่นที่มีความเข้มข้นจนก่อให้เกิดการระเบิด
จัดแนวโมดูลให้ตรงกับสล็อตที่ต้องการในแชสซี ControlLogix แล้วเลื่อนตามรางนำเข้าไปจนเข้าที่และเชื่อมต่อกับคอนเน็กเตอร์แบ็กเพลนอย่างแน่นหนา
ยึดแถบล็อกด้านบนและด้านล่างเพื่อยึดโมดูลเข้ากับโครงแชสซี ป้องกันการเคลื่อนที่จากแรงสั่นสะเทือนของสภาพแวดล้อม
เชื่อมต่อสายอนุกรม RJ45 ไปยัง DB-9M เข้ากับพอร์ต 1 และ 2 และเดินสายอนุกรมให้ห่างจากท่อร้อยสายของมอเตอร์หรือไดรฟ์แรงดันสูง เพื่อลดการเหนี่ยวนำสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
จ่ายไฟให้แชสซีและตรวจสอบว่าสถานะไฟ LED OK เปลี่ยนเป็นสีเขียวคงที่ ซึ่งแสดงว่าการวินิจฉัยภายในทำงานถูกต้องและการเริ่มต้นการสื่อสารกับแบ็กเพลนสำเร็จ
Global Express Shipping
Returns & Warranty
Manufacturer: ProSoft
Product No.: MVI56E-GSC
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอนุกรม ASCII ทั่วไป
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months
