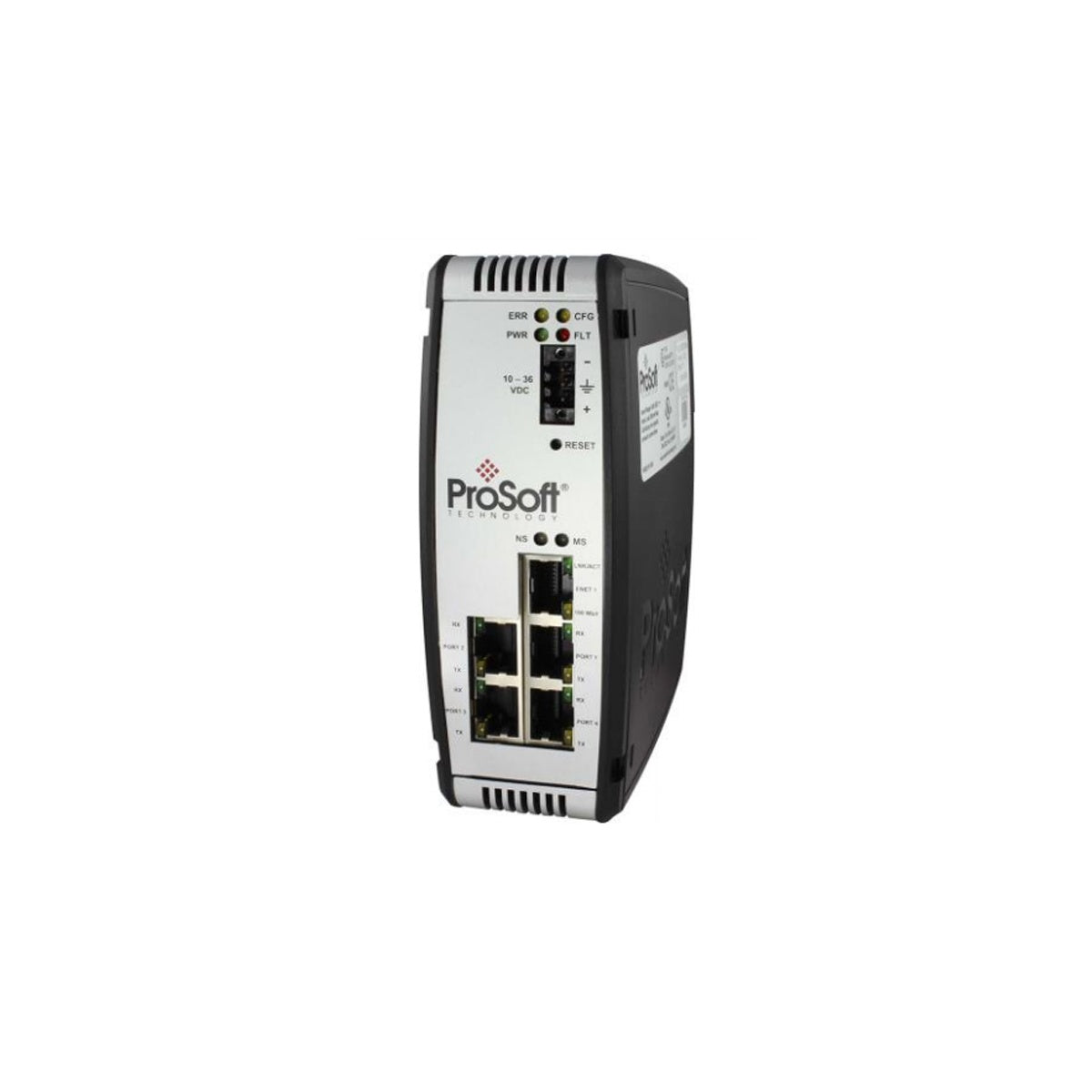

เกตเวย์ ProSoft PLX31-EIP-ASCII4 สำหรับแปลง EtherNet/IP เป็น ASCII แบบ 4 พอร์ต

ความสามารถในการผสานรวมระบบ

PLX31-EIP-ASCII4 (PLX31EIPASCII4) คือเกตเวย์อุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาเพื่อเชื่อมต่อเครือข่าย EtherNet/IP รุ่นใหม่เข้ากับอุปกรณ์ ASCII แบบอนุกรมรุ่นเก่า ในสภาพแวดล้อมที่มีความต้องการสูง เช่น สายการประกอบยานยนต์ ระบบบรรจุภัณฑ์ยาอัตโนมัติ และโรงงานแปรรูปอาหาร เกตเวย์นี้ช่วยให้อุปกรณ์อ่านบาร์โค้ด เครื่องชั่งน้ำหนัก และเครื่องอ่าน RFID สามารถผสานรวมเข้ากับสถาปัตยกรรมควบคุม Logix ได้โดยตรง ด้วยพอร์ตอนุกรมอิสระ 4 พอร์ต PLX31-EIP-ASCII4 จึงไม่จำเป็นต้องใช้ตัวแปลงพอร์ตเดี่ยวหลายตัว ช่วยลดพื้นที่ในตู้ควบคุมและทำให้โครงสร้างเครือข่ายเรียบง่ายขึ้น ความสามารถในการรองรับการเชื่อมต่อ I/O ความเร็วสูงด้วย RPI 5 มิลลิวินาที ช่วยให้ข้อมูลสำคัญต่อการดำเนินงานส่งถึง PLC ได้โดยไม่มีความหน่วง ป้องกันคอขวดในกระบวนการผลิตและลดเวลาหยุดทำงานที่ไม่ได้วางแผนได้อย่างมีประสิทธิภาพ

สถาปัตยกรรมโปรโตคอลและการสื่อสาร

เกตเวย์นี้ใช้สถาปัตยกรรมแบบดูอัลสแต็กเพื่อให้เข้ากันได้สูงสุดกับระบบนิเวศของ Rockwell Automation โดยรองรับทั้ง Explicit Messaging (Class 3) สำหรับการแลกเปลี่ยนข้อมูลแบบอะซิงโครนัส และ Implicit Messaging (Class 1) สำหรับการควบคุมแบบเรียลไทม์

• รองรับมัลติโปรเซสเซอร์: ผสานรวมแบบเนทีฟกับ ControlLogix, CompactLogix และแพลตฟอร์มรุ่นเก่า ได้แก่ SLC 500 และ PLC-5 ผ่านการส่งข้อความ PCCC หรือ CIP

• ประสิทธิภาพ EtherNet/IP: รองรับการเชื่อมต่อ I/O Class 1 สูงสุด 4 การเชื่อมต่อ พร้อมความจุข้อมูลขนาดใหญ่ (ข้อมูลอินพุต/เอาต์พุต 248 ไบต์) ช่วยให้ส่งสตริง ASCII ที่ซับซ้อนได้ภายในหนึ่งรอบสแกน

• การทำงานของพอร์ตอนุกรม 4 พอร์ต: พอร์ตทั้ง 4 พอร์ตทำงานแยกจากกัน ทำให้สามารถใช้ความเร็วบอดและพารามิเตอร์การจัดเฟรมที่แตกต่างกันกับอุปกรณ์อนุกรมแต่ละชนิดได้

• การวินิจฉัยจากระยะไกล: มีเว็บเซิร์ฟเวอร์ในตัวสำหรับการวินิจฉัยจากระยะไกล และช่องเสียบการ์ด SD โดยเฉพาะสำหรับสำรองข้อมูลการกำหนดค่า ช่วยให้เปลี่ยนโมดูลเพื่อกู้คืนระบบจากเหตุขัดข้องร้ายแรงได้อย่างรวดเร็ว

พารามิเตอร์ทางเทคนิค

คำถามที่พบบ่อยด้านการใช้งานและการบำรุงรักษา

PLX31-EIP-ASCII4 สามารถสื่อสารกับ PLC หลายตัวพร้อมกันได้หรือไม่?

ได้ เกตเวย์รองรับการเชื่อมต่อเซิร์ฟเวอร์ Class 3 สูงสุด 5 การเชื่อมต่อ ทำให้คอนโทรลเลอร์หลายตัวสามารถส่งคำขอไปยังเกตเวย์ หรือคอนโทรลเลอร์ตัวเดียวสามารถจัดการพอร์ตอนุกรมต่าง ๆ ผ่านเส้นทางการส่งข้อความที่แยกจากกันได้

จะเกิดอะไรขึ้นหากเปลี่ยนอุปกรณ์อนุกรมเป็นรุ่นที่มีความเร็วบอดแตกต่างกัน?

พอร์ตทั้ง 4 พอร์ตสามารถกำหนดค่าแยกกันได้ผ่านซอฟต์แวร์ ProSoft Configuration Builder (PCB) คุณสามารถอัปเดตความเร็วบอด (สูงสุด 115.2K) สำหรับพอร์ตที่ต้องการได้โดยไม่กระทบต่อเสถียรภาพการสื่อสารของอีกสามพอร์ต

โมดูลนี้เหมาะสำหรับการติดตั้งภายนอกอาคารหรือตู้ที่ไม่มีระบบควบคุมสภาพแวดล้อมหรือไม่?

ด้วยช่วงอุณหภูมิขณะทำงานที่ขยายกว้างตั้งแต่ -25 ถึง 70 องศาเซลเซียส โมดูลนี้จึงได้รับการออกแบบโดยเฉพาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีการเปลี่ยนแปลงอุณหภูมิอย่างมาก โดยมีเงื่อนไขว่าความชื้นสัมพัทธ์ต้องไม่ทำให้เกิดการควบแน่น

แนวทางการติดตั้งสำหรับวิศวกร

• ความทนทานต่อสภาพแวดล้อม: PLX31-EIP-ASCII4 ผลิตขึ้นเพื่อความน่าเชื่อถือในระดับสูงสุด รองรับค่าการทนแรงกระแทกตามมาตรฐาน IEC 60068-2-27 (15G ขณะทำงาน) และค่าการทนแรงสั่นสะเทือนตามมาตรฐาน IEC 60068-2-6 (5G) จึงเหมาะสำหรับติดตั้งบนเครื่องจักรที่ได้รับแรงทางกายภาพสูง หรืออยู่ใกล้อุปกรณ์หมุนขนาดใหญ่

• การจ่ายไฟและการต่อลงดิน: ควรใช้ขั้ว GND ที่ติดตั้งมาให้บนขั้วต่อไฟเสมอ ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูง ควรต่อลงดินชีลด์ของสายอนุกรมที่จุดเดียว เพื่อป้องกันการเกิดกราวด์ลูป พร้อมปกป้องสัญญาณ RS-232/485 ที่ไวต่อสัญญาณรบกวน

• การกำหนดค่า RPI: แม้เกตเวย์จะรองรับ Requested Packet Interval (RPI) ที่ 5 มิลลิวินาที แต่วิศวกรควรปรับค่า RPI ให้สอดคล้องกับความเร็วบอดจริงของอุปกรณ์อนุกรม การตั้งค่า RPI ให้เร็วกว่าความเร็วในการส่งข้อมูลของอุปกรณ์อนุกรมอย่างมากไม่ได้ช่วยเพิ่มประโยชน์ด้านข้อมูล และยังเพิ่มภาระที่ไม่จำเป็นให้กับเครือข่าย
