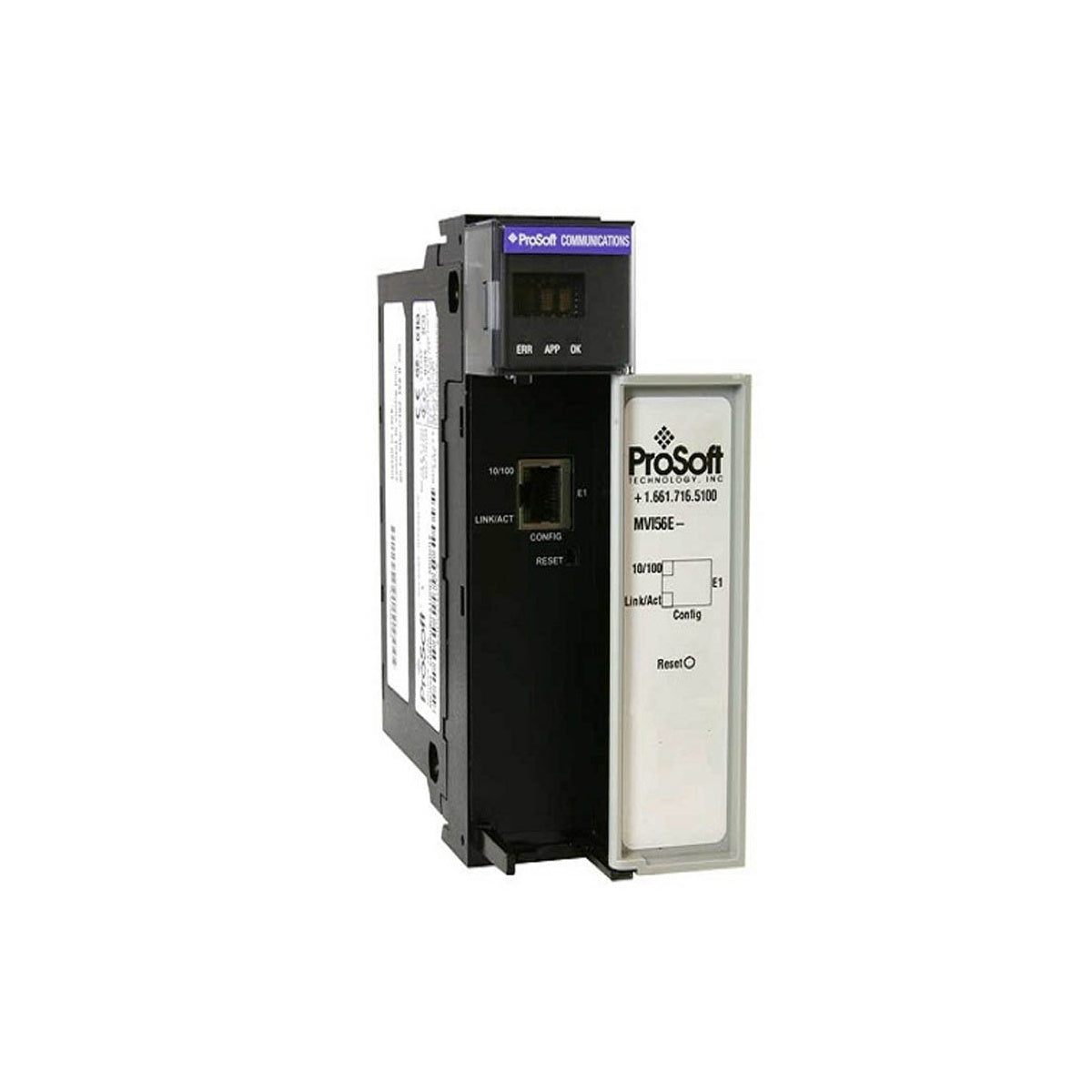

การเชื่อมต่อเครือข่าย Modbus TCP/IP โดยตรงกับโปรเซสเซอร์ Allen-Bradley ControlLogix ทำได้ง่ายขึ้นด้วย โมดูลอินเทอร์เฟซ Modbus TCP/IP ProSoft MV156E-MNET อินเทอร์เฟซการสื่อสารเฉพาะทางนี้ช่วยให้ Programmable Automation Controller (PAC) ของ ControlLogix ทำหน้าที่เป็นทั้งโหนดไคลเอ็นต์และเซิร์ฟเวอร์บนเครือข่าย Modbus TCP/IP อุตสาหกรรมได้ โมดูลนี้ติดตั้งโดยตรงในแชสซี ControlLogix มาตรฐาน และเข้าถึงแบ็กเพลนโดยตรงเพื่อถ่ายโอนข้อมูลหน่วยความจำฐานข้อมูลได้สูงสุด 10,000 คำ โดยไม่ต้องใช้เกตเวย์เครือข่ายแยกต่างหาก ด้วยการเชื่อมต่ออีเทอร์เน็ตมาตรฐาน ProSoft MV156E-MNET จึงให้การแลกเปลี่ยนข้อมูลความเร็วสูงที่เชื่อถือได้สำหรับโครงสร้างพื้นฐานด้านการควบคุมกระบวนการ เทเลเมทรี และการตรวจสอบพลังงาน
| พารามิเตอร์ข้อมูลจำเพาะ | ค่าทางวิศวกรรม |
|---|---|
| ผู้ผลิต | ProSoft Technology |
| รุ่นโมดูล / SKU | MV156E-MNET |
| แพลตฟอร์มที่รองรับ | ระบบ Rockwell Automation ControlLogix |
| โหลดกระแสของแบ็กเพลน (5 VDC) | 800 mA |
| โหลดกระแสของแบ็กเพลน (24 VDC) | 3 mA |
| อุณหภูมิขณะทำงาน | 0 ถึง 60 องศาเซลเซียส (32 ถึง 140 องศาฟาเรนไฮต์) |
| อุณหภูมิขณะจัดเก็บ | -40 ถึง 85 องศาเซลเซียส (-40 ถึง 185 องศาฟาเรนไฮต์) |
| ความชื้นสัมพัทธ์ | ความชื้นสัมพัทธ์ 5% ถึง 95% (ไม่ควบแน่น) |
| แรงกระแทก / การสั่นสะเทือนขณะทำงาน | 30 g ขณะทำงาน, 50 g ขณะไม่ทำงาน / 5 g (10 Hz ถึง 150 Hz) |
| จอแสดงผล LED สำหรับการวินิจฉัย | จอแสดงผลตัวอักษรและตัวเลขแบบเลื่อน 4 อักขระ (IP, การกำหนดค่า, สถานะ) |
| ตัวแสดงสถานะ | สถานะแบตเตอรี่ (ERR), สถานะแอปพลิเคชัน (APP), สถานะโมดูล (OK) |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| น้ำหนักจัดส่ง (คำนวณ) | 1.13 กก. (2.5 ปอนด์) |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 220 มม. x 150 มม. x 50 มม. |
| อินเทอร์เฟซพอร์ต | ประเภทขั้วต่อ | การกำหนดหน้าที่ |
|---|---|---|
| พอร์ตอีเทอร์เน็ต (E1) | RJ45 (Auto-MDIX) | การสื่อสารฟิลด์บัสอุตสาหกรรมแบบไคลเอ็นต์/เซิร์ฟเวอร์ Modbus TCP/IP |
| พอร์ตการกำหนดค่า (E2) | RJ45 (Auto-MDIX) | การเชื่อมต่อเฉพาะสำหรับการกำหนดค่า การตรวจสอบ และการอัปโหลดเฟิร์มแวร์ผ่าน ProSoft Configuration Builder (PCB) |
MV156E-MNET เป็นรุ่นอัปเกรดสำหรับใช้งานโดยตรงแทนโมดูลรุ่นเก่า MVI56-MNET แม้โมดูลทั้งสองจะใช้ขนาดแบ็กเพลนเหมือนกัน แต่ซีรีส์ “E” รุ่นใหม่มีแกนประมวลผลที่เร็วขึ้น พอร์ตอีเทอร์เน็ตคู่สำหรับการกำหนดค่าและแอปพลิเคชัน และ Add-On Instructions (AOI) ในตัว ซึ่งไม่จำเป็นต้องใช้บล็อกการกำหนดค่าแบบเก่าในหน่วยความจำ PLC อีกต่อไป ตรวจสอบเสมอว่าหน่วยความจำของคอนโทรลเลอร์เป้าหมายรองรับโครงสร้างข้อมูล AOI ที่ปรับปรุงแล้วเมื่อย้ายการกำหนดค่าแบบเก่า
เมื่อติดตั้งการเชื่อมต่อไคลเอ็นต์ Modbus หลายรายการบนโมดูล ตรวจสอบให้แน่ใจว่าได้ปรับ Requested Packet Interval (RPI) ของ PLC ตามความต้องการอัตราการรับส่งข้อมูลจริง การตั้งค่า RPI ต่ำเกินไป (น้อยกว่า 10 มิลลิวินาที) เมื่อใช้รีจิสเตอร์ความหนาแน่นสูง อาจทำให้อินเทอร์เฟซแบ็กเพลนของ ControlLogix มีข้อมูลล้น ส่งผลให้บัฟเฟอร์การถ่ายโอนแบ็กเพลนล้น สำหรับการกำหนดค่าเทเลเมทรีส่วนใหญ่ ค่า RPI ระหว่าง 20 ถึง 50 มิลลิวินาทีจะช่วยให้ข้อมูลมีความสอดคล้องกันอย่างเหมาะสม
หากไม่ทราบที่อยู่ IP ของโมดูล ณ สถานที่ทดสอบเดินระบบ ให้สังเกต LED ตัวอักษรและตัวเลข 4 หลักที่เลื่อนแสดงผล ระหว่างลำดับการบูต โมดูลจะแสดงที่อยู่ IP ที่ใช้งานอยู่ของทั้งพอร์ตอีเทอร์เน็ตสำหรับแอปพลิเคชันและพอร์ตวินิจฉัยแบบเลื่อนข้อความ หน้าจอแสดงสถานะในตัวนี้ช่วยลดความจำเป็นในการสแกนเครือข่ายหรือบังคับรีเซ็ตที่อยู่ IP ผ่านอินเทอร์เฟซอนุกรม ทำให้ตรวจสอบลูปหน้างานได้รวดเร็วยิ่งขึ้น
คำเตือนด้านความปลอดภัยที่สำคัญอย่างยิ่ง
ถอดแหล่งจ่ายไฟอินพุตและไฟแบ็กเพลนทั้งหมดออกจากแชสซี ControlLogix โดยสมบูรณ์ก่อนใส่หรือถอดโมดูลสื่อสารทุกครั้ง การไม่ตัดไฟแร็กก่อนใส่การ์ดอาจทำให้เกิดประกายไฟทางไฟฟ้า โมดูลเสียหายทางกายภาพ หรือโปรเซสเซอร์ทั้งระบบขัดข้อง
ปิดแชสซี ControlLogix ภายในเครื่อง และตรวจสอบว่า LED ระบบทั้งหมดดับสนิท
จัดแนวโมดูลให้ตรงกับรางนำด้านบนและด้านล่างของสล็อตว่างในแชสซี ControlLogix แล้วเลื่อนเข้าไปให้แน่นจนการ์ดเข้าที่สนิทในขั้วต่อแบ็กเพลน
ยึดโมดูลเข้ากับขายึดล็อกแชสซีด้านบนและด้านล่าง จากนั้นจ่ายไฟให้แชสซีอีกครั้งและสังเกตลำดับการเริ่มต้นระบบบนจอแสดงผล LED
