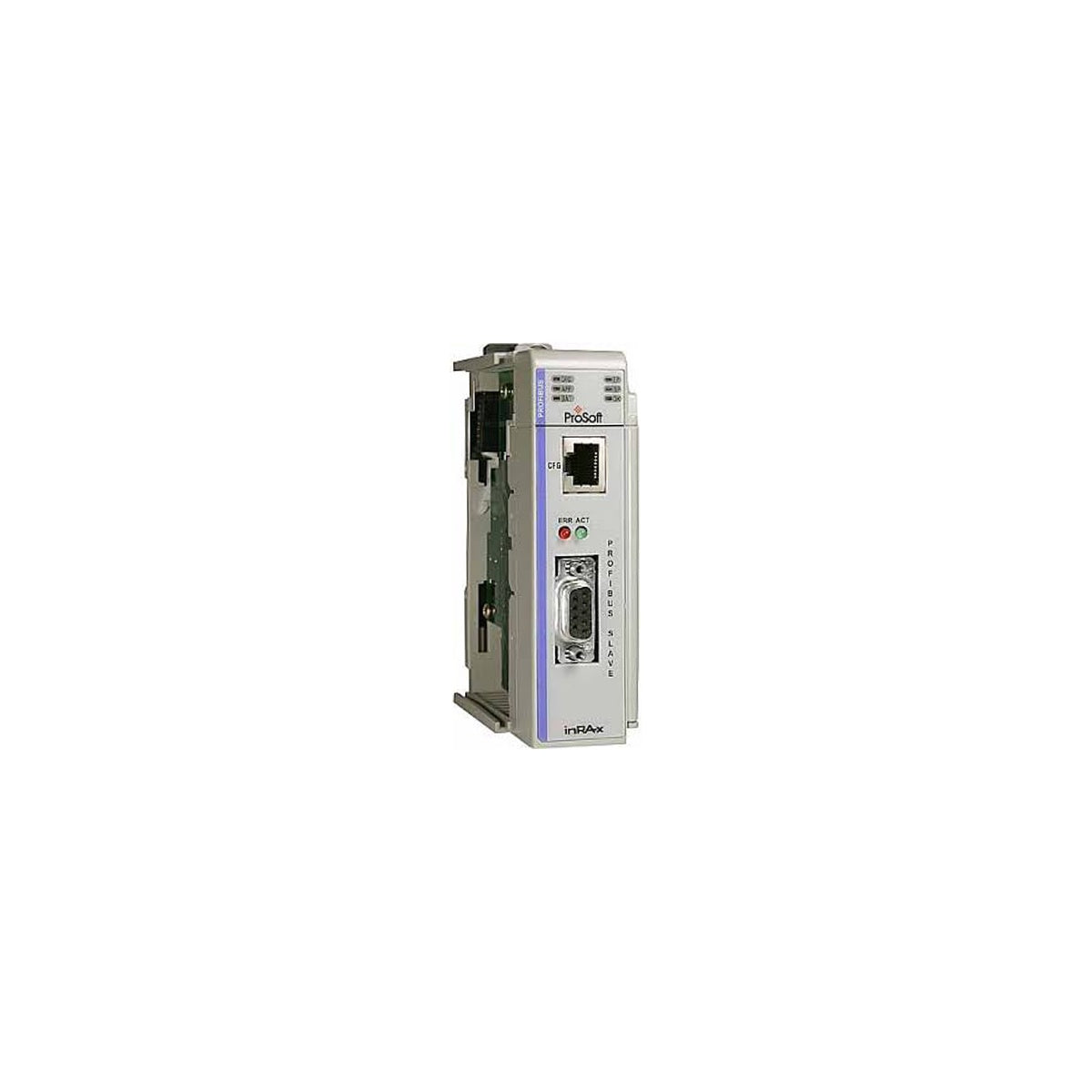

ช่วยให้ผสานรวมเข้ากับเครือข่ายอุปกรณ์ต่อพ่วงแบบกระจายศูนย์ได้อย่างน่าเชื่อถือ ProSoft MVI69-PDPS ทำหน้าที่เป็นเกตเวย์สื่อสาร Profibus DP Slave ประสิทธิภาพสูงสำหรับแพลตฟอร์ม Rockwell Automation CompactLogix โมดูลนี้ช่วยให้โปรเซสเซอร์ CompactLogix เชื่อมต่อโดยตรงกับ Profibus DP Master เพื่อแลกเปลี่ยนข้อมูล I/O แบบวนรอบได้อย่างรวดเร็ว ด้วยการรองรับการส่งข้อมูลความเร็วสูงและฐานข้อมูลภายในที่ยืดหยุ่น โมดูลนี้จึงทำหน้าที่เป็นลิงก์ที่ราบรื่นระหว่างเครือข่ายอุตสาหกรรมที่แตกต่างกัน พร้อมรักษาความสมบูรณ์ของสัญญาณและข้อมูลการวินิจฉัยการทำงาน โดยไม่เพิ่มภาระให้โปรเซสเซอร์มากเกินไป
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ProSoft Technology |
| หมายเลขรุ่น | MVI69-PDPS |
| ประเภทโมดูล | โมดูลสื่อสาร Profibus DP Slave |
| แพลตฟอร์มที่รองรับ | Rockwell Automation CompactLogix (บัส 1769) |
| กระแสไฟที่ใช้จากแบ็กเพลน | สูงสุด 800 mA ที่ 5 VDC |
| อุณหภูมิขณะทำงาน | 0 ถึง 60 องศาเซลเซียส (32 ถึง 140 องศาฟาเรนไฮต์) |
| อุณหภูมิในการจัดเก็บ | -40 ถึง 85 องศาเซลเซียส (-40 ถึง 185 องศาฟาเรนไฮต์) |
| ความชื้นสัมพัทธ์ | ความชื้นสัมพัทธ์ 5% ถึง 95% (ไม่ควบแน่น) |
| ช่วงอัตราบอด | 9.6 kbps ถึง 12 Mbps (รองรับการตรวจจับอัตราบอดอัตโนมัติ) |
| ขนาดฐานข้อมูลภายใน | 400 รีจิสเตอร์ (คำขนาด 16 บิต) |
| พอร์ตการกำหนดค่า | RJ45 RS-232 (ไม่มีการควบคุมการจับมือทางฮาร์ดแวร์) |
| ประเภทขั้วต่อ Profibus | DB9 ตัวเมีย (มาตรฐานแยกวงจรด้วยออปติคัล) |
| การแสดงสถานะ LED | พลังงาน, สถานะโมดูล, สถานะแอปพลิเคชัน, กิจกรรมพอร์ตอนุกรม, สถานะข้อผิดพลาด |
| น้ำหนักสุทธิ | 0.5 กก. (1.1 ปอนด์) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 1.5 กก. (3.3 ปอนด์) |
| พอร์ตอินเทอร์เฟซ | การกำหนดพิน / ขั้วต่อ | คำอธิบายและฟังก์ชัน |
|---|---|---|
| Profibus DB9 ตัวเมีย | พิน 3 (RxD/TxD-P), พิน 8 (RxD/TxD-N) | สัญญาณการสื่อสาร Profibus DP มาตรฐาน (Data A และ Data B) พร้อมการแยกวงจรด้วยออปติคัล |
| Profibus DB9 ตัวเมีย | พิน 5 (DGND), พิน 6 (VP) | จุดอ้างอิงขั้วต่อกราวด์แยกและแหล่งจ่ายไฟ 5 VDC สำหรับการต่อตัวต้านทานปลายบัสแบบแอ็กทีฟ |
| พอร์ต CFG RJ45 | อินเทอร์เฟซสายเคเบิล RJ45 ถึง DB-9M | ลิงก์การเชื่อมต่อเฉพาะ RS-232 สำหรับการกำหนดค่าและการวินิจฉัยสำหรับชุดเครื่องมือซอฟต์แวร์ ProSoft |
MVI69-PDPS ได้รับการออกแบบมาโดยเฉพาะสำหรับระบบ CompactLogix ที่ใช้บัสระบบ 1769 เมื่ออัปเกรดสถาปัตยกรรมรุ่นเก่าหรือเปลี่ยนแพลตฟอร์มคอนโทรลเลอร์ โปรดทราบว่าโมดูลนี้ใช้พื้นที่เพียงหนึ่งสล็อต และสามารถติดตั้งในแร็กภายในหรือแร็กระยะไกลใดก็ได้ สำหรับแพลตฟอร์ม ControlLogix (1756) โปรดดู MVI56-PDPS หรือ MVI56E-PDPS สำหรับโซลูชัน Modbus อนุกรมแบบจุดต่อจุดภายในแชสซีเดียวกัน ให้พิจารณาโมดูล MVI69-MCM
ปัจจัยสำคัญประการหนึ่งที่ทำให้การทดสอบเดินระบบล้มเหลวคือการใช้กำลังไฟของแบ็กเพลนเกินพิกัด MVI69-PDPS ใช้กระแสสูงถึง 800 mA ที่ 5 VDC นักออกแบบระบบต้องคำนวณงบประมาณกำลังไฟสะสมของโมดูล 1769 ทั้งหมดที่ติดตั้งในแต่ละเซกเมนต์ของแหล่งจ่ายไฟ การใช้กำลังไฟเกินความจุสูงสุดหรือระยะห่างสล็อตตามพิกัดของแหล่งจ่ายไฟ (โดยทั่วไปไม่เกิน 4 สล็อตโมดูล) อาจทำให้ระบบทำงานผิดปกติ การสื่อสารผ่านแบ็กเพลนขาดหาย หรือส่วนประกอบทางกายภาพเสื่อมสภาพเนื่องจากแรงดันไฟฟ้าตก
ก่อนเชื่อมต่อยูนิตเข้ากับเซกเมนต์ทางกายภาพที่กำลังทำงาน คุณต้องอัปโหลดไฟล์ GSD ของ ProSoft (PRSF0E8F.GSD) ไปยังซอฟต์แวร์กำหนดค่าฮาร์ดแวร์ของคอนโทรลเลอร์หลัก เช่น Siemens STEP 7 หรือ TIA Portal กำหนดความยาวการจัดสรรหน่วยความจำ I/O ในซอฟต์แวร์ของคอนโทรลเลอร์หลักให้ตรงกับการกำหนดค่าพารามิเตอร์ในไฟล์กำหนดค่าของคอนโทรลเลอร์ CompactLogix ทุกประการ การกำหนดค่าฐานข้อมูลที่ไม่ตรงกันจะทำให้เกิดสถานะขัดข้องของเครือข่ายบน Profibus Master ส่งผลให้ LED แสดงข้อผิดพลาดของโมดูลกะพริบ
ตรวจสอบว่าคันโยกบัสของโมดูล 1769 ที่อยู่ติดกันอยู่ในตำแหน่งปลดล็อก (เลื่อนไปทางซ้ายจนสุด) ก่อนพยายามใส่โมดูล
จัดแนวรางลิ้นและร่องประสานของโมดูลให้ตรงกับช่องที่อยู่ติดกัน แล้วเลื่อนโมดูลเข้ากับราง DIN จนขั้วต่อแบ็กเพลนเชื่อมต่อกันอย่างแน่นหนา
เลื่อนคันโยกล็อกบัสไปทางขวาจนสุดเพื่อล็อกการเชื่อมต่อทางกลและทางไฟฟ้าให้เข้าที่
เชื่อมต่อสายเคเบิลเครือข่าย Profibus DB9 โดยตรวจสอบให้แน่ใจว่ามีการชีลด์ปลายสายอย่างถูกต้อง และเชื่อมต่อสายเคเบิลกำหนดค่าอนุกรม RJ45 สำหรับการกำหนดค่าซอฟต์แวร์โดยตรง
