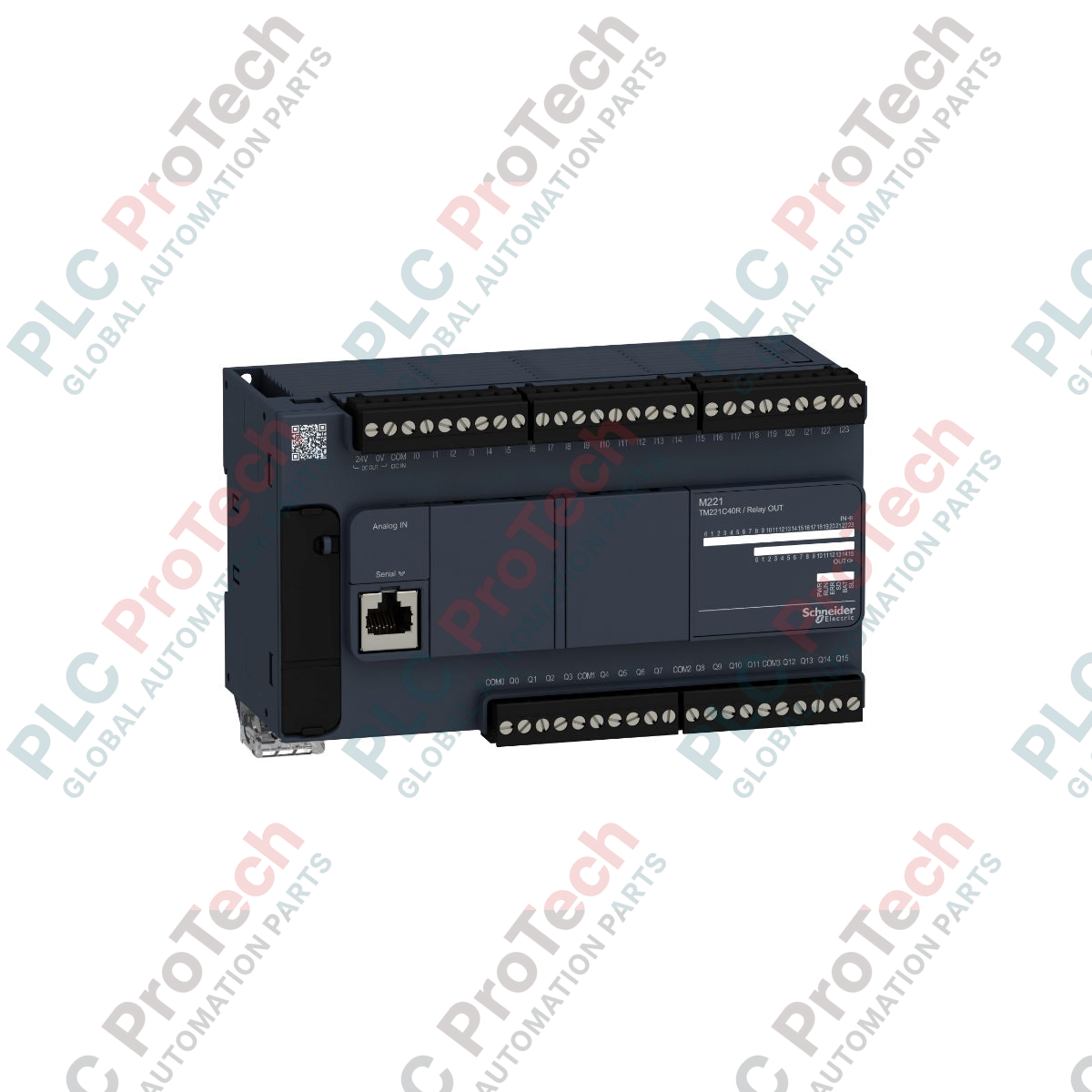

ตัวควบคุมลอจิก Modicon M221 Schneider Electric TM221C40R

SKU TM221C40R

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Schneider Electric
Product No.: TM221C40R
Country of origin:ฝรั่งเศส
Product Type: โมดูล CPU PLC
Payment: T/T, Western Union
Weight: 830g
Dimensions: 21.1 ซม. x 14.1 ซม. x 11.4 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อรองรับงานอัตโนมัติแบบดิจิทัลที่รวมศูนย์ Schneider Electric TM221C40R ทำหน้าที่เป็นหน่วยประมวลผลหลักที่ใช้ไฟ AC และมีความหนาแน่นสูงในกลุ่มคอนโทรลเลอร์ลอจิก Modicon M221 คอนโทรลเลอร์ฐานขนาดกะทัดรัดนี้มีช่องอินพุต/เอาต์พุตดิจิทัลในตัว 40 ช่อง ประกอบด้วยอินพุตดิจิทัล 24 ช่องและเอาต์พุตรีเลย์ 16 ช่อง พร้อมอินพุตแอนะล็อกความเร็วสูง 2 ช่อง ได้รับการปรับให้เหมาะกับสถาปัตยกรรมอุตสาหกรรมขนาดเล็กถึงกลาง จึงให้ความสามารถในการควบคุมที่มีประสิทธิภาพพร้อมลดการใช้พื้นที่ในตู้ควบคุม

คุณสมบัติ

อินพุต/เอาต์พุตดิจิทัลความหนาแน่นสูง: อินพุตดิจิทัลในตัว 24 ช่อง (สอดคล้องตาม IEC 61131-2 ประเภท 1) และเอาต์พุตรีเลย์ประสิทธิภาพสูง 16 ช่อง
อินพุตแอนะล็อกในตัว: อินพุตแอนะล็อก 0 ถึง 10 V จำนวน 2 ช่องบนอุปกรณ์ สำหรับการเชื่อมต่อเซนเซอร์พื้นฐานโดยไม่ต้องใช้โมดูลเพิ่มเติม
การสื่อสารที่ยืดหยุ่น: มีอีเทอร์เน็ต RJ45 ในตัว ลิงก์อนุกรม RJ45 (RS232/RS485) และพอร์ต USB Mini-B สำหรับเขียนโปรแกรม
สถาปัตยกรรมที่ขยายได้: รองรับโมดูลขยาย Modicon TM3 สำหรับการกำหนดค่าอินพุต/เอาต์พุต ระบบความปลอดภัย หรือการสื่อสารเพิ่มเติม
การสำรองข้อมูล: ช่องเสียบการ์ด SD โดยเฉพาะสำหรับถ่ายโอนแอปพลิเคชัน บันทึกข้อมูล และอัปเดตเฟิร์มแวร์อย่างรวดเร็ว

การใช้งาน

การจัดการวัสดุ: ควบคุมความเร็วสายพานลำเลียง ระบบคัดแยก และเครื่องบรรจุภัณฑ์ขนาดเล็ก
ระบบสูบน้ำและ HVAC: จัดการระดับของไหล วงจรควบคุมแรงดัน และระบบควบคุมพัดลม
ระบบอัตโนมัติสำหรับเครื่องมือกล: ผสานรวมชุดเซนเซอร์ดิจิทัลและสวิตช์สั่งงานกลไก
ระบบสาธารณูปโภคโครงสร้างพื้นฐาน: เหมาะสำหรับการตรวจสอบระบบสาธารณูปโภคแบบกระจายศูนย์และแผงควบคุมเสริม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / พิกัด
ผู้ผลิต	Schneider Electric
กลุ่มผลิตภัณฑ์	Modicon M221
รุ่น / SKU	TM221C40R
ช่วงแรงดันไฟจ่าย	ไฟ AC 100 ถึง 240 V
จำนวนอินพุตดิจิทัล	24 (รวมอินพุตความเร็วสูง 4 ช่อง)
ประเภทเอาต์พุตดิจิทัล	รีเลย์ (ปกติเปิด)
จำนวนเอาต์พุตดิจิทัล	เอาต์พุตรีเลย์ 16 ช่อง
ช่วงอินพุตแอนะล็อก	2 อินพุต (0 ถึง 10 V) ความละเอียด 10 บิต
กระแสเอาต์พุตรีเลย์	2 A ต่อเอาต์พุต (สูงสุด)
ซอฟต์แวร์เขียนโปรแกรม	EcoStruxure Machine Expert - Basic
อุณหภูมิขณะทำงาน	-10 ถึง 55 องศาเซลเซียส (ติดตั้งแนวนอน)
น้ำหนักจัดส่ง (คำนวณ)	0.83 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	21.1 ซม. x 14.1 ซม. x 11.4 ซม.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / พอร์ต	การกำหนด / ฟังก์ชัน
L, N	การเชื่อมต่อแหล่งจ่ายไฟ AC หลัก (ไฟ AC 100 ถึง 240 V)
FG	การเชื่อมต่อกราวด์ฟังก์ชัน
I0 ถึง I23	อินพุตดิจิทัล (I0-I3 รองรับฟังก์ชันตัวนับความเร็วสูง)
Q0 ถึง Q15	เอาต์พุตรีเลย์ (จัดเรียงเป็นกลุ่มที่มีขั้วร่วมแยกจากกัน)
AI0, AI1, COM	อินพุตแอนะล็อก (0 ถึง 10 V) และขั้วร่วมแอนะล็อก
อีเทอร์เน็ต (RJ45)	การเข้าถึงโปรโตคอลไคลเอ็นต์/เซิร์ฟเวอร์ Modbus TCP
อนุกรม (RJ45)	การกำหนดค่าการสื่อสารผ่านลิงก์อนุกรม RS232/RS485

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

TM221C40R ใช้แทนการกำหนดค่าคอนโทรลเลอร์ Twido แบบโมดูลาร์หรือแบบกะทัดรัดรุ่นเก่าได้โดยตรงระหว่างการปรับปรุงระบบ เมื่อนำแอปพลิเคชันจาก TwidoSuite หรือ TwidoSoft มาแปลงเป็น EcoStruxure Machine Expert - Basic ควรให้ความสำคัญกับตัวแปรการจัดสรรหน่วยความจำ (%MW) และออฟเซ็ตการแมปอินพุต เนื่องจากจำเป็นต้องปรับไวยากรณ์เล็กน้อยเพื่อป้องกันข้อมูลชนกัน

ข้อผิดพลาดที่อาจเกิดขึ้นกับแอปพลิเคชันและหมายเหตุทางวิศวกรรม

ข้อจำกัดด้านการระบายความร้อนกำหนดให้มีระยะห่างเหนือและใต้ตัวเรือนคอนโทรลเลอร์อย่างน้อย 50 มม. หากติดตั้งอุปกรณ์ในแนวตั้ง (หมุน 90 องศา) พิกัดอุณหภูมิแวดล้อมสูงสุดจะลดลงจาก 55 degC เหลือ 35 degC นอกจากนี้ ควรตรวจสอบให้แน่ใจว่าตัวป้องกันแรงดันกระชากชั่วขณะ (snubber) ต่อคร่อมโหลด AC แบบเหนี่ยวนำที่เชื่อมต่อกับเอาต์พุตรีเลย์ เพื่อป้องกันการเกิดหลุมบนหน้าสัมผัสก่อนเวลาอันควร

เคล็ดลับการเริ่มใช้งานและการเดินสาย

อินพุตแอนะล็อก 0 ถึง 10 V (AI0, AI1) ใช้กราวด์ร่วม (COM) เดียวกัน ซึ่งเชื่อมต่อกับกราวด์ลอจิกภายใน การใช้สายที่ไม่มีชีลด์กับอินพุตเหล่านี้ในสภาพแวดล้อมที่มี EMI สูงอาจทำให้สัญญาณควบคุมเกิดอาการแกว่ง ควรเดินสัญญาณแอนะล็อกด้วยสายคู่บิดเกลียวมีชีลด์ (STP) เสมอ และต่อชีลด์ลงกราวด์เฉพาะที่ฝั่งคอนโทรลเลอร์

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดไฟวงจรจ่ายไฟหลักและวงจรจ่ายไฟเซนเซอร์ภาคสนามทั้งหมดก่อนติดตั้งหรือถอดเทอร์มินัล ตรวจสอบว่าประจุคงค้างถูกคายออกจนหมดแล้ว การไม่แยกเส้นทางไฟเข้ามาอาจทำให้เกิดไฟฟ้าช็อตรุนแรง ข้อผิดพลาดของบัสระบบ หรือความเสียหายถาวรต่อแผงวงจร

1

ติดตั้งคอนโทรลเลอร์บนราง DIN มาตรฐานขนาด 35 มม. ภายในตู้ไฟฟ้าที่มีการป้องกันตามมาตรฐาน NEMA หรือ IP ยึดคลิปล็อกด้านบนและด้านล่างให้แน่น

2

ต่อสายขั้ว L และ N เข้ากับสายจ่ายไฟ AC แบบแยกวงจร 100-240 V ต่อขั้ว FG เข้ากับบัสกราวด์ของตู้โดยตรง

3

เชื่อมต่ออินพุตและเอาต์พุตดิจิทัลภาคสนามเข้ากับเทอร์มินัลบล็อกที่สอดคล้องกัน โดยตรวจสอบว่ากระแสโหลดเอาต์พุตไม่เกินขีดจำกัด 2 A ต่อช่อง

4

ใส่การ์ด SD ที่ตั้งโปรแกรมไว้ หรือเชื่อมต่อสาย USB Mini-B เพื่อดาวน์โหลดพารามิเตอร์แอปพลิเคชันผ่าน EcoStruxure Machine Expert - Basic

FAQ

ซอฟต์แวร์ใดใช้ในการโปรแกรม TM221C40R

คอนโทรลเลอร์นี้โปรแกรมด้วย EcoStruxure Machine Expert - Basic (เดิมเรียกว่า SoMachine Basic) ซึ่งผู้ผลิตเปิดให้ดาวน์โหลดฟรี

ทิศทางการติดตั้งส่งผลต่อขีดจำกัดอุณหภูมิการทำงานอย่างไร

เมื่อติดตั้งในแนวนอน ช่วงอุณหภูมิการทำงานอยู่ที่ -10 ถึง 55 องศาเซลเซียส การติดตั้งในแนวตั้งจะลดอุณหภูมิการทำงานสูงสุดที่อนุญาตเหลือ 35 องศาเซลเซียส เพื่อให้การระบายความร้อนภายในมีความน่าเชื่อถือ

อินพุตแอนะล็อกของ TM221C40R มีการแยกวงจรหรือไม่

ไม่ อินพุตแอนะล็อก 0 ถึง 10 V ในตัวทั้งสองช่องใช้จุดอ้างอิงกราวด์ร่วมกับอุปกรณ์อิเล็กทรอนิกส์ภายใน แนะนำให้ใช้สายคู่บิดเกลียวแบบมีชีลด์เพื่อหลีกเลี่ยงสัญญาณรบกวนทางไฟฟ้า

พิกัดสูงสุดของเอาต์พุตรีเลย์ในตัวคือเท่าใด

เอาต์พุตรีเลย์มีพิกัดกระแสความร้อนสูงสุด 2 A ต่อเอาต์พุต ควรป้องกันโหลด AC แบบเหนี่ยวนำด้วยวงจร RC snubber ภายนอกเพื่อยืดอายุหน้าสัมผัส
