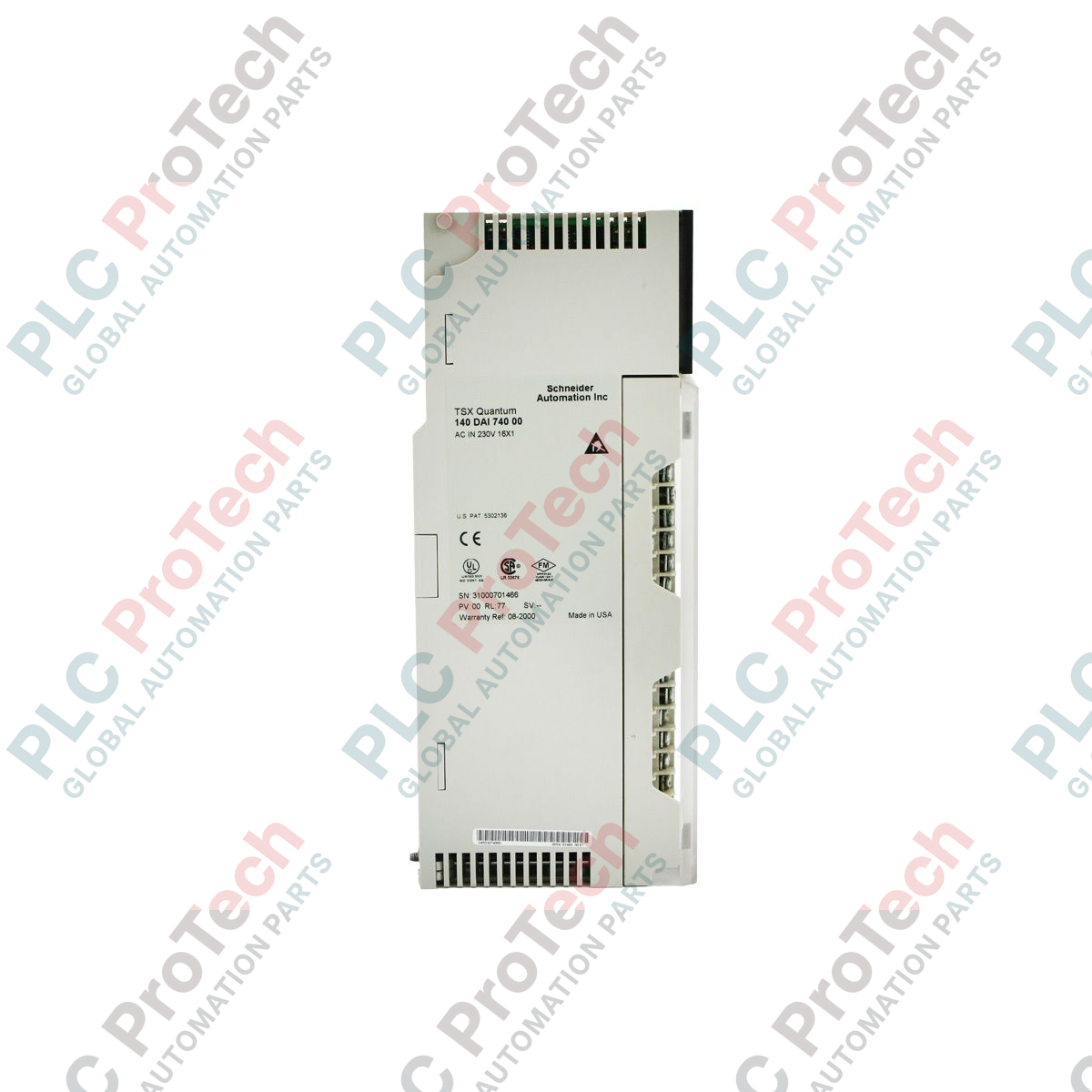

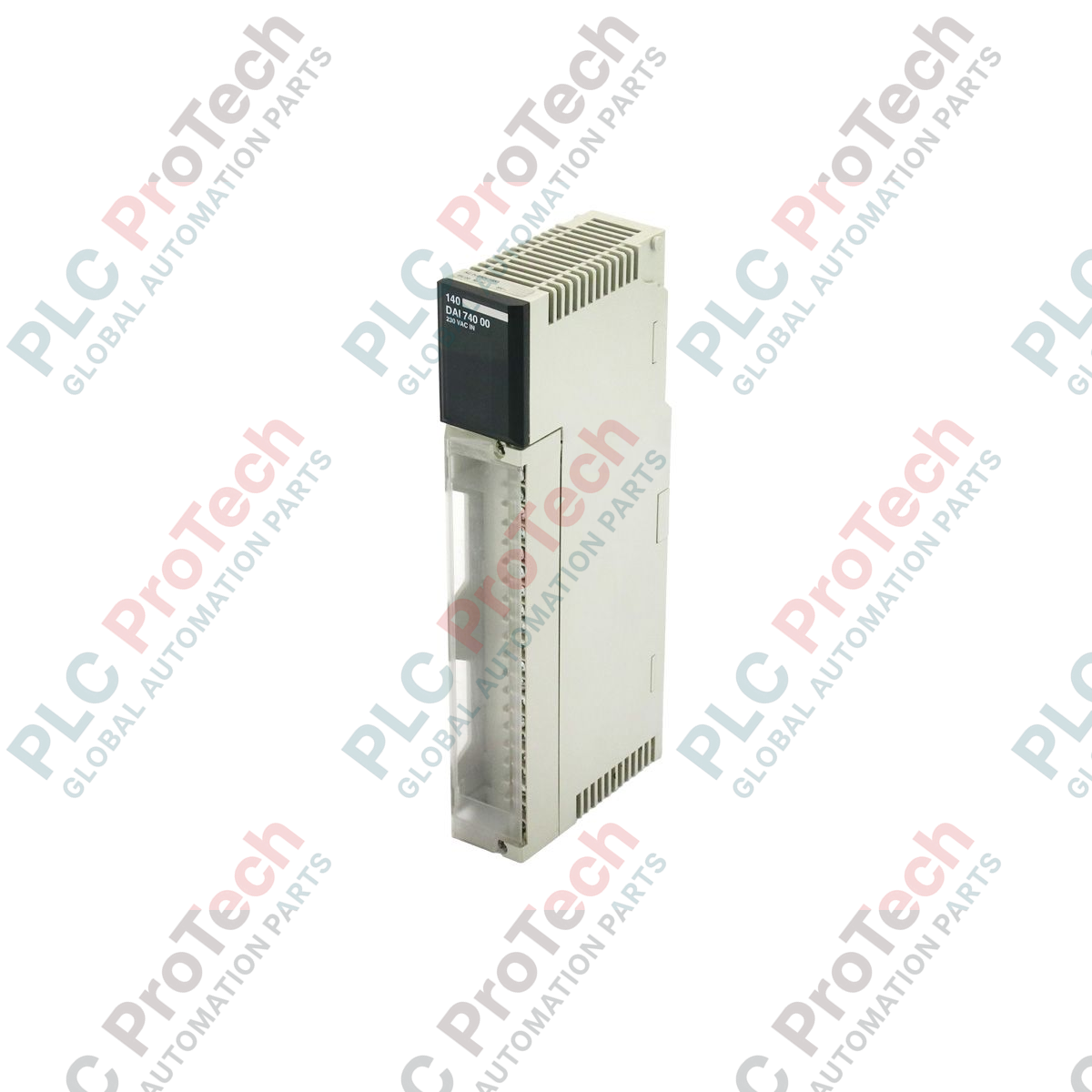

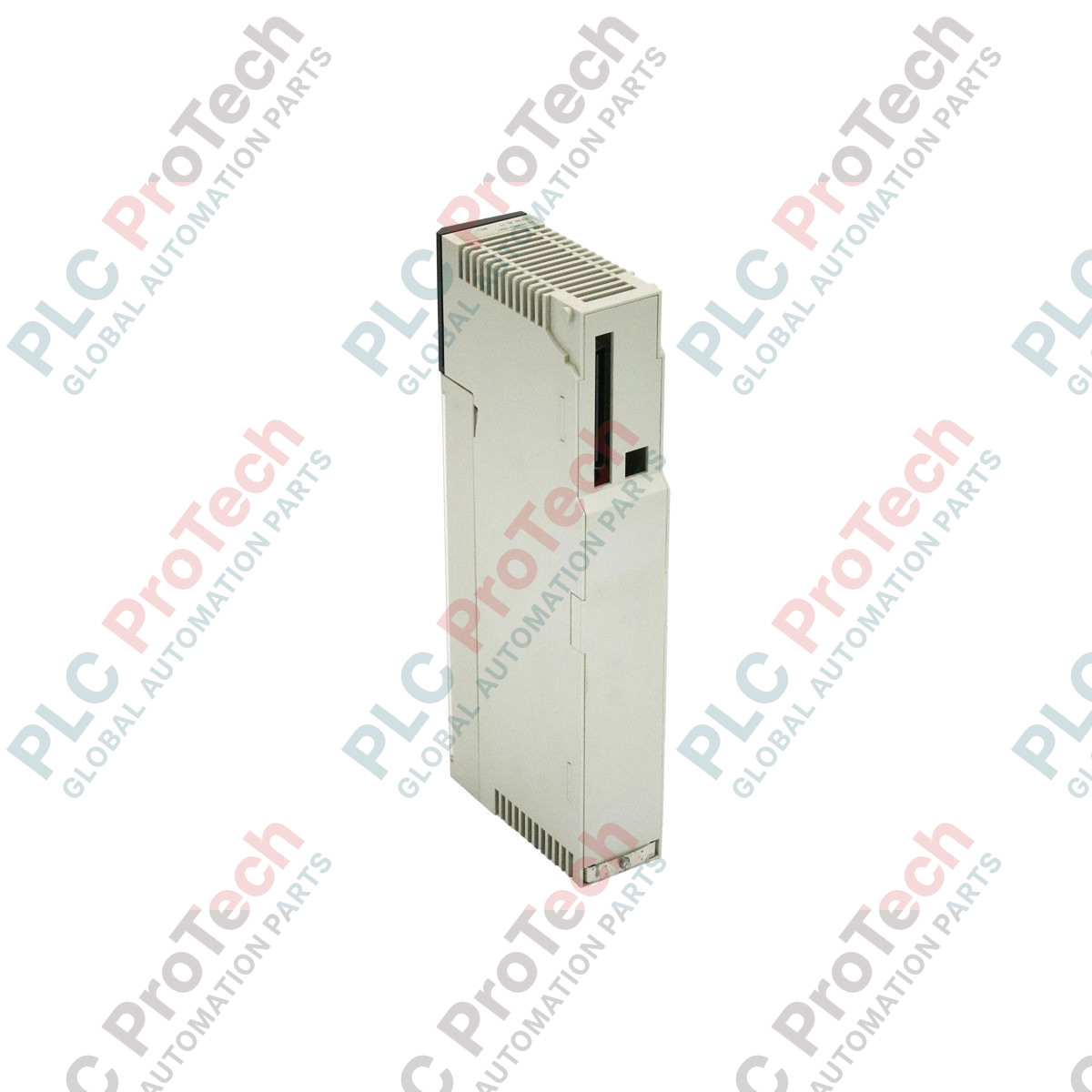

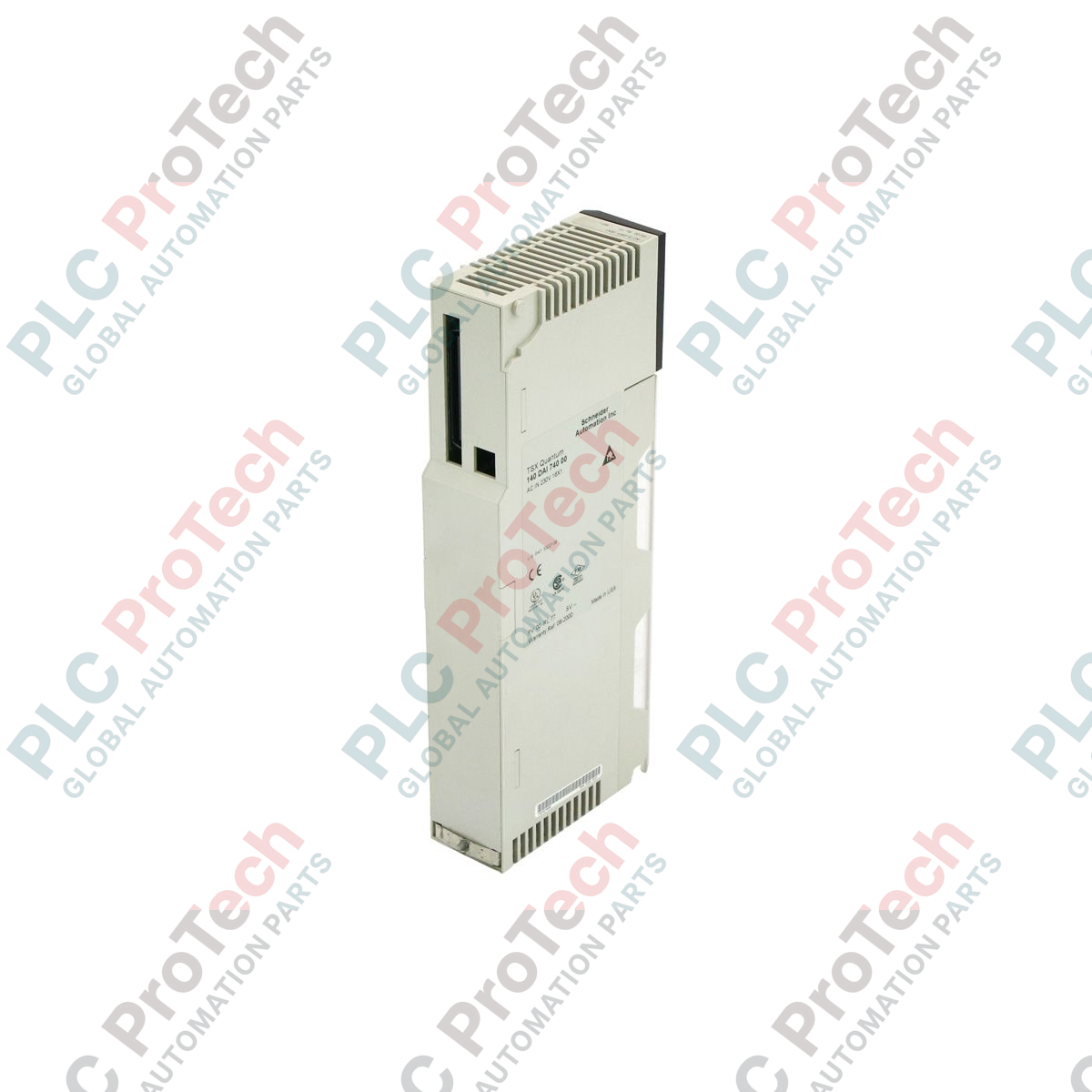

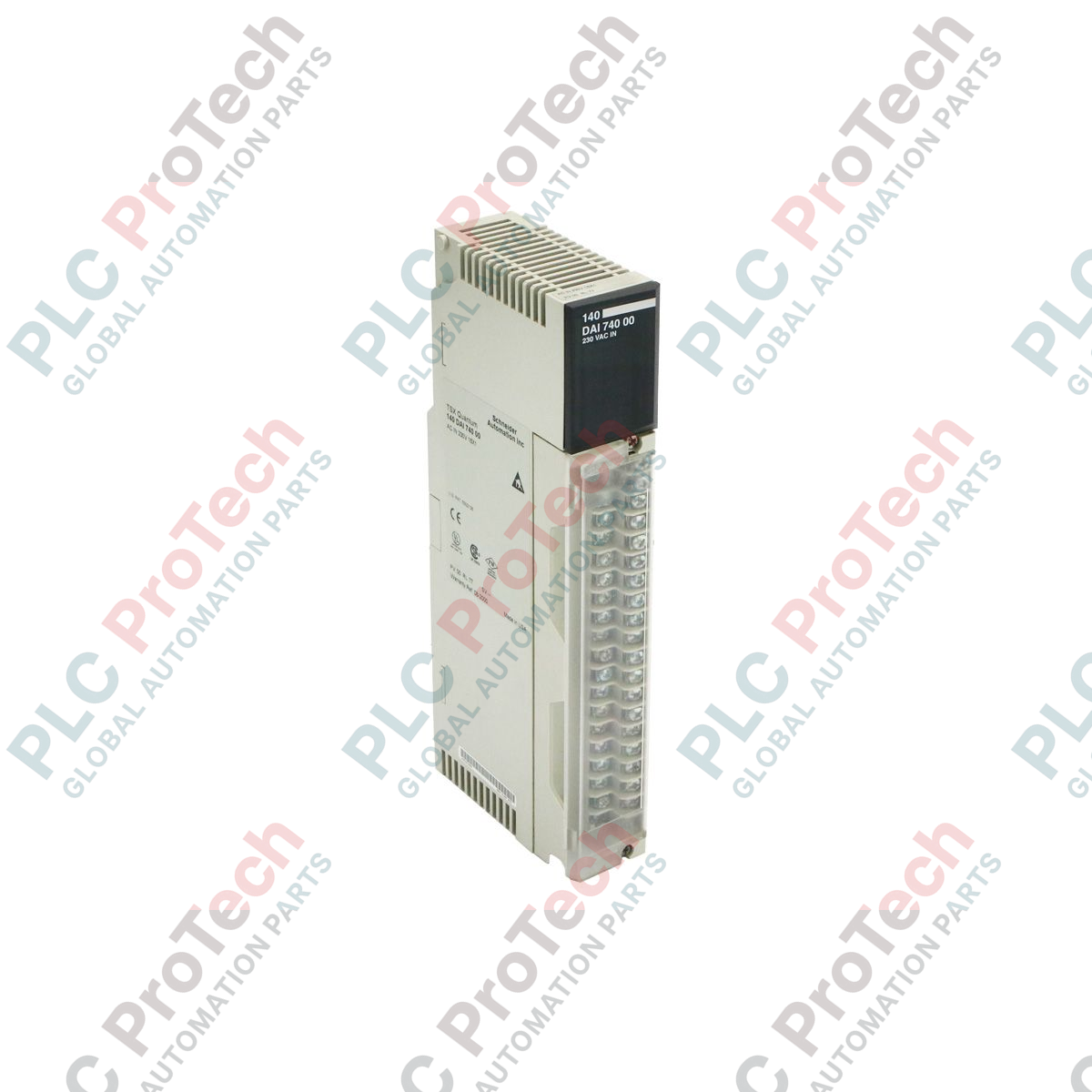

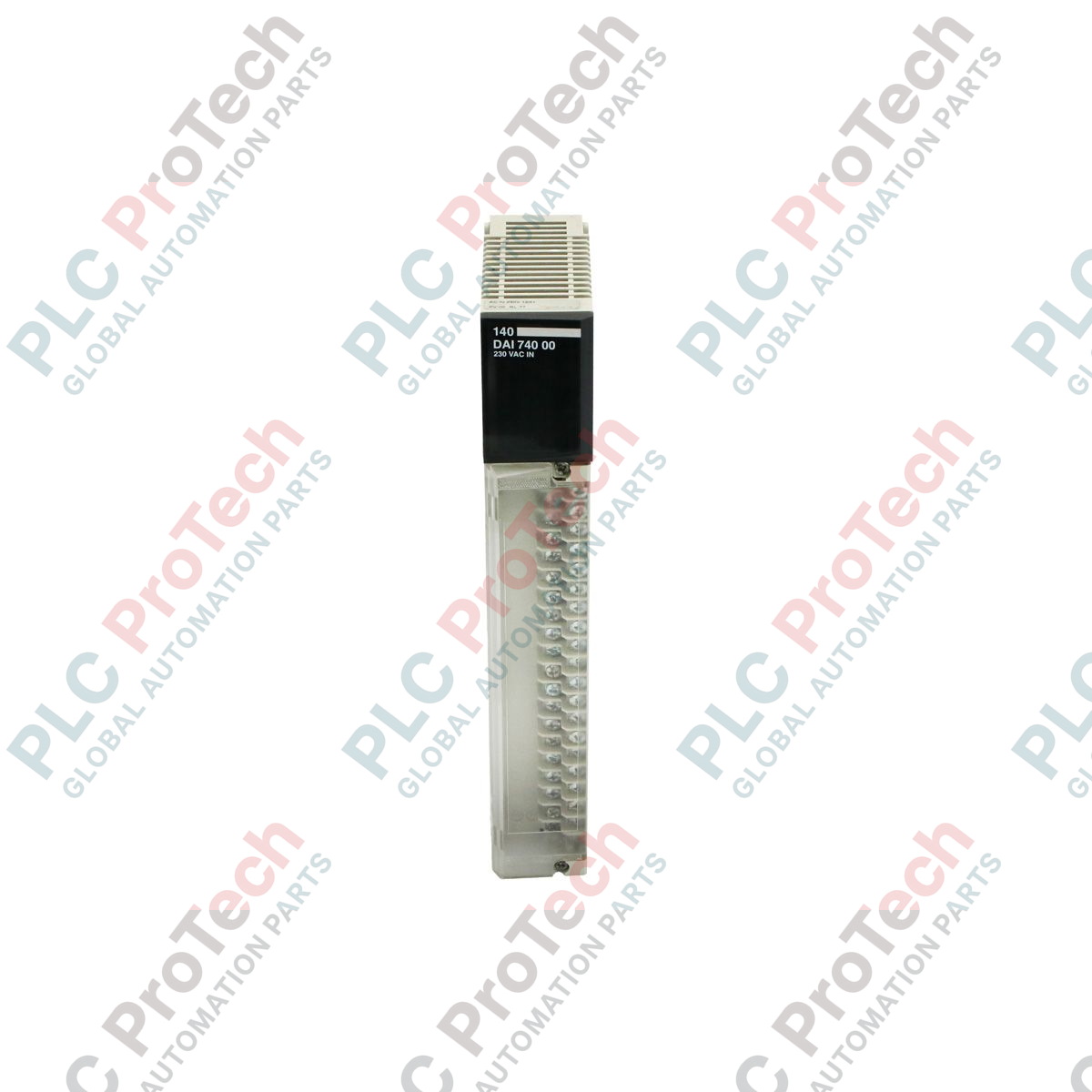

Schneider Modicon Quantum 140DAI74000 โมดูลอินพุตดิสครีต

คำอธิบาย

140DAI74000 เป็นโมดูลอินพุตดิจิทัล 16 ช่องที่ออกแบบมาสำหรับ แพลตฟอร์มระบบอัตโนมัติ Modicon Quantum โมดูลนี้ทำงานที่แรงดันพิกัด 230 V AC และมีความสามารถในการเชื่อมต่อที่จำเป็นสำหรับรับสัญญาณดิจิทัลแรงดันสูงจากอุปกรณ์ภาคสนาม เช่น ปุ่มกด ลิมิตสวิตช์ และอินเตอร์ล็อกไฟฟ้า โมดูลตรวจจับสถานะกระแสสลับและประมวลผลเป็นรูปแบบคำอินพุต 1 คำ เพื่อใช้งานภายในแร็กโปรเซสเซอร์หลัก

ผสานรวมเข้ากับสถาปัตยกรรมระบบผ่านเฟรมเวิร์กการเขียนโปรแกรม Unity Pro, Concept หรือ ProWORX 32 โมดูลนี้เชื่อมต่อกับแบ็กเพลนของคอนโทรลเลอร์ภายในผ่านโปรโตคอลการกำหนดเส้นทางบัสมาตรฐาน อุปกรณ์นี้ออกแบบเฉพาะสำหรับสภาพแวดล้อมการประมวลผลกำลังสูงที่จำเป็นต้องติดตามวงจรอินพุต AC อิสระแยกจากกัน เพื่อป้องกันสัญญาณรบกวนข้ามช่องและรักษาความปลอดภัยของสัญญาณ อุปกรณ์รองรับการแปลงข้อมูลดิจิทัลด้วยเวลาตอบสนองที่เหมาะสม และมีเกณฑ์การแยกทางไฟฟ้าสูงระหว่างช่องสัญญาณ รวมถึงระหว่างสายบัส

คุณสมบัติ

• มีช่องอินพุตดิจิทัล 16 ช่อง จัดเป็นกลุ่มแบบแยกจากกัน
• ทำงานกับช่วงอินพุต 230 V AC ที่กว้าง และรองรับความถี่เครือข่ายคู่ (57...63 Hz หรือ 47...53 Hz)
• การแยกทางไฟฟ้าแบบกัลวานิกระหว่างช่องสัญญาณต่อช่องสัญญาณและช่องสัญญาณต่อบัสระดับ 1780 Vrms เป็นเวลา 1 นาที
• ติดตั้ง LED แสดงสถานะที่แผงด้านหน้า ได้แก่ ไฟแสดงการสื่อสารบัสสีเขียว 1 ดวง ไฟเตือนความผิดปกติภายนอกสีแดง 1 ดวง และไฟแสดงสถานะอินพุตแต่ละช่องสีเขียว 16 ดวง
• ใช้กระแสบัสต่ำเพียง 180 mA เพื่อเพิ่มประสิทธิภาพการจ่ายพลังงานให้แบ็กเพลน
• รูปแบบโมดูลมาตรฐานติดตั้งเข้ากับตำแหน่งสล็อต Modicon Quantum ที่เปิดอยู่ได้อย่างพอดี

การใช้งาน

• การควบคุมโรงไฟฟ้าหลักและการตรวจสอบสถานีไฟฟ้าย่อยสำหรับการจ่ายไฟ
• ระบบควบคุมโครงสร้างพื้นฐานขนาดใหญ่ รวมถึงโรงบำบัดน้ำของเทศบาล
• ลอจิกอินเตอร์ล็อกเพื่อความปลอดภัยสำหรับเครื่องจักรอุตสาหกรรมและสวิตช์เกียร์แรงดันสูง
• ระบบกระบวนการเสริมของแพลตฟอร์มการผลิตทางทะเลและนอกชายฝั่ง
• สายการผลิตที่ใช้ชุดเซนเซอร์เครื่องจักรภาคสนาม 230 V AC

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

• การติดตั้งเข้ากับแบ็กเพลน: ปิดแหล่งจ่ายไฟทั้งหมดของแร็กก่อนติดตั้งโมดูลอินพุตลงในสล็อต Quantum ที่กำหนด ดันยูนิตให้แน่นจนขั้วต่อโมดูลเข้าที่กับอินเทอร์เฟซบัสแบ็กเพลนอย่างสมบูรณ์
• การเดินสายและการจัดเส้นทาง: เดินสายภาคสนามภายนอกแรงดันสูง 230 V AC ทั้งหมดผ่านรางสายไฟแยกจากสัญญาณ DC แรงดันต่ำและสายสื่อสาร เพื่อลดการคัปปลิงข้ามและสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
• ข้อกำหนดด้านการระบายความร้อน: ตรวจสอบว่าการจัดวางภายในตู้ยังคงช่องทางการไหลเวียนอากาศตามธรรมชาติไว้ ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการทำงานไม่เกินขีดจำกัดอุณหภูมิสูงสุดที่ 60 degC และความชื้นที่ไม่ควบแน่นอยู่ภายในขีดจำกัดความชื้นสัมพัทธ์ 95%
• การต่อลงดินของระบบ: ตรวจสอบให้แน่ใจว่าแร็กติดตั้ง Modicon Quantum หลักมีสายรัดบอนดิ้งต่อลงดินที่มีความต้านทานต่ำและไม่ชำรุด ซึ่งเชื่อมต่อโดยตรงกับขั้วต่อลงดินโครงสร้างหลักของตู้ควบคุม

การปฏิบัติตามข้อกำหนดและการรับรอง

• เครื่องหมาย: CE
• มาตรฐาน: CSA C22.2 No 142, UL 508
• การรับรองผลิตภัณฑ์: FM Class 1 Division 2, CUL

คำถามที่พบบ่อย

ไฟ LED แสดงสถานะที่แผงด้านหน้าซึ่งแตกต่างกันมีความหมายอย่างไรระหว่างการทำงานปกติ

ไฟ LED สีเขียวด้านบนจะติดสว่างเมื่อมีการสื่อสารผ่านบัสที่ทำงานอยู่บนแบ็กเพลน ไฟ LED สีแดงจะติดสว่างเมื่อตรวจพบความผิดปกติภายนอก ส่วนไฟ LED สีเขียวอีก 16 ดวงจะแสดงการเปลี่ยนสถานะเปิด/ปิดของสายอินพุต AC ภาคสนามที่เกี่ยวข้องแต่ละช่อง

แรงดันไฟฟ้ากระชากชั่วคราวสูงสุดที่อินพุตสามารถทนได้คือเท่าใด

ช่องสัญญาณอินพุตรองรับขีดจำกัดแรงดันไฟฟ้าสูงสุดแบบสัมบูรณ์ที่ 300 V เป็นเวลา 10 วินาที และ 400 V เป็นเวลาหนึ่งรอบสายสั้น ๆ โดยไม่ทำให้ส่วนประกอบเสียหายถาวร

ยูนิตนี้สามารถตั้งโปรแกรมโดยใช้ซอฟต์แวร์ EcoStruxure Control Expert มาตรฐานได้หรือไม่

ใช่ เนื่องจากโมดูลนี้ทำงานภายใต้เฟรมเวิร์กเอนจิน Unity Pro มาตรฐาน จึงยังคงใช้งานร่วมกับแอปพลิเคชัน Unity Pro รุ่นเก่า รวมถึงชุดพัฒนาที่อัปเดตแล้วจาก Schneider Electric ได้
