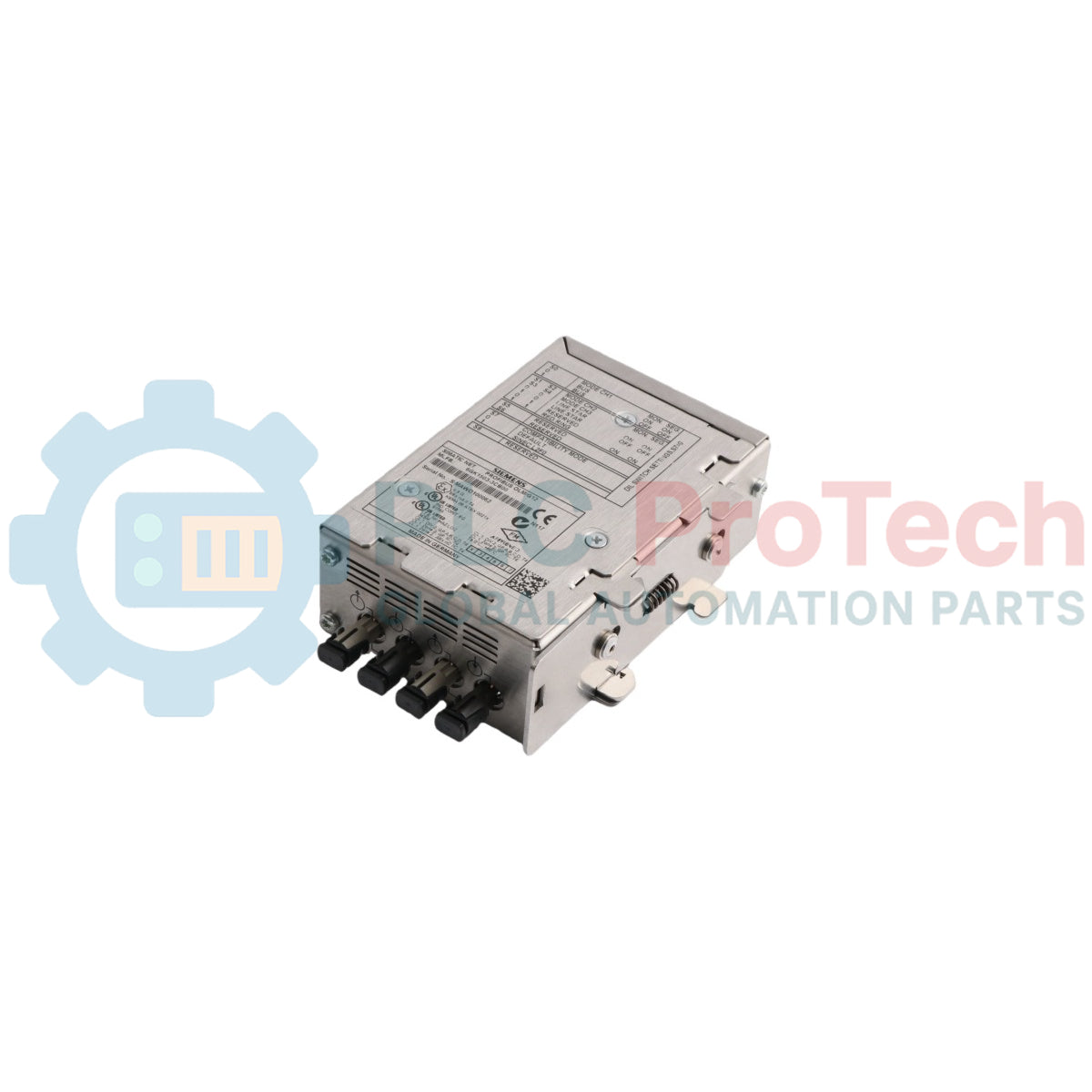

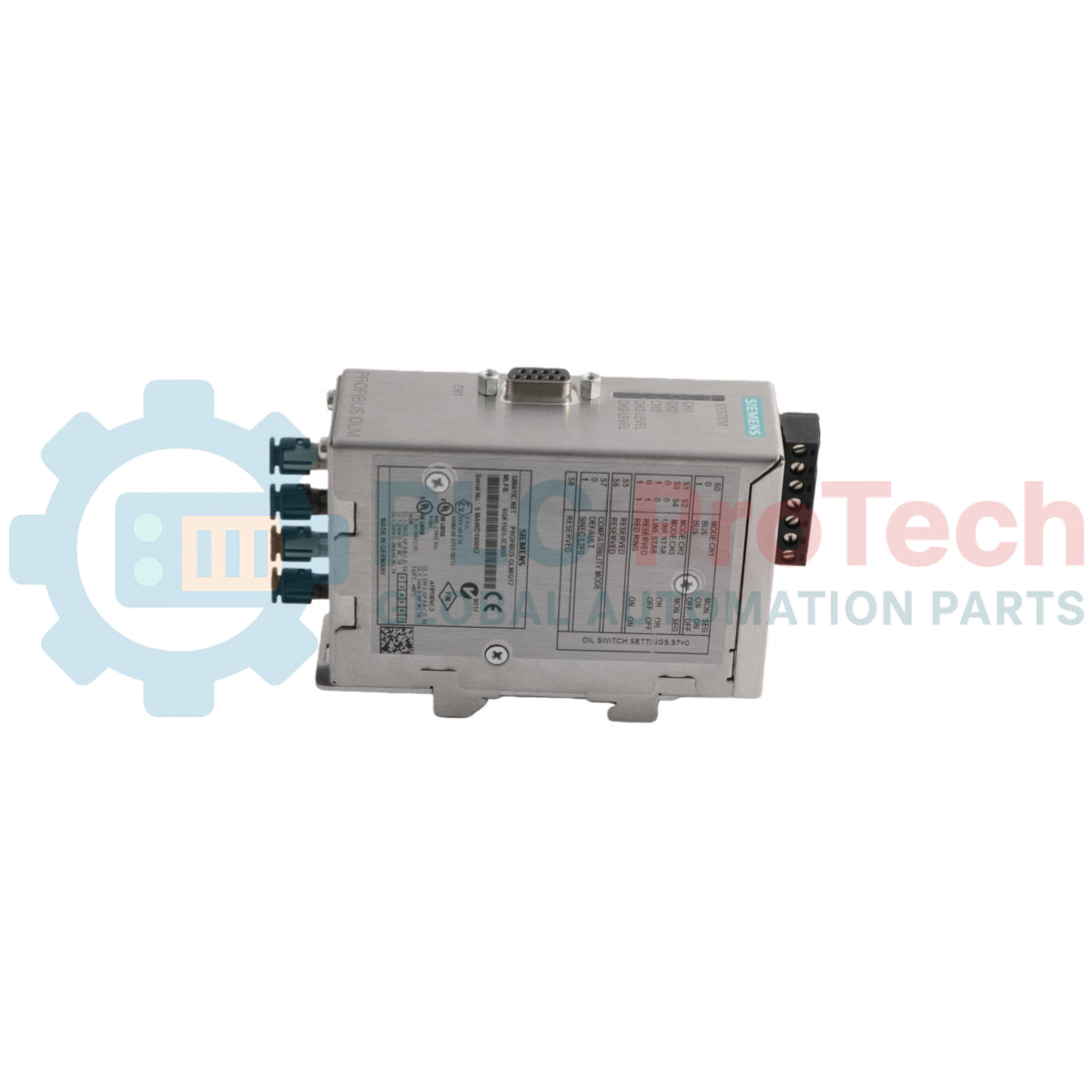

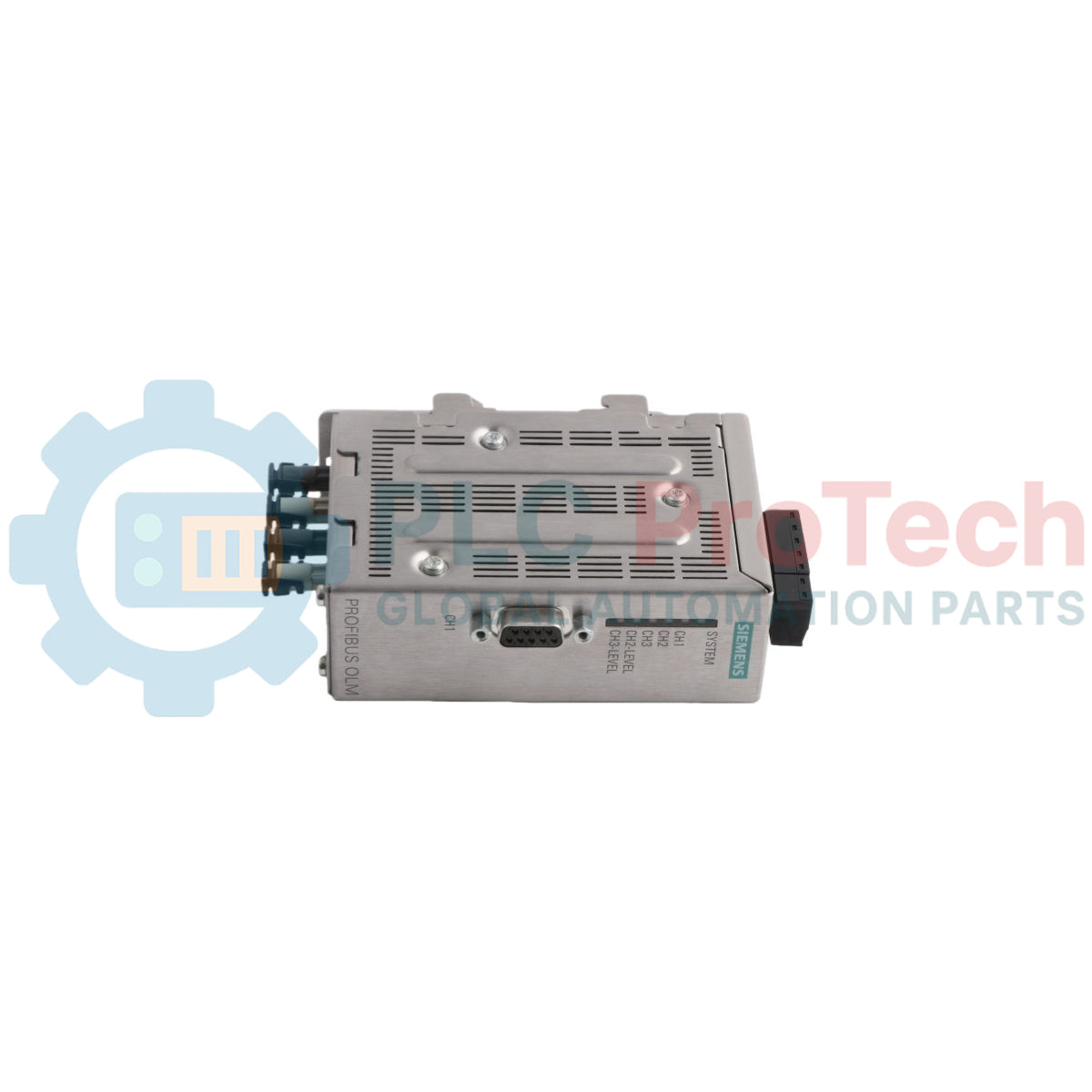

Siemens 6GK1503-3CB00 SIMATIC NET PROFIBUS OLM/G12 V4.0 โมดูลเชื่อมโยงใยแก้วนำแสง

คำอธิบาย

Siemens 6GK1503-3CB00 คือโมดูลลิงก์ออปติคัล PROFIBUS (OLM) ที่ออกแบบมาเพื่อขยายและแบ่งส่วนโครงสร้างพื้นฐานเครือข่ายอุตสาหกรรมโดยใช้การเชื่อมต่อใยแก้วนำแสง โมดูลนี้ระบุเป็นรุ่น G12 V4.0 และรวมอินเทอร์เฟซไฟฟ้า RS485 หนึ่งช่องกับช่องสัญญาณใยแก้วนำแสงอิสระสองช่อง โดยใช้ ซ็อกเก็ต BFOC สี่ช่องสำหรับการสื่อสารแบบสองทิศทาง ช่วยให้ส่งสัญญาณได้อย่างเสถียรในระยะไกลสูงสุด 2,850 เมตรด้วยสายใยแก้วนำแสงมาตรฐาน พร้อมการแยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างส่วนเครือข่าย และก้าวข้ามข้อจำกัดของเครือข่าย PROFIBUS แบบใช้สายทองแดงทั่วไป

ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง โดย 6GK1503-3CB00 มาพร้อมความสามารถในการวินิจฉัยที่ครอบคลุม รวมถึงหน้าสัมผัสส่งสัญญาณสำหรับการตรวจสอบระยะไกล และเอาต์พุตสำหรับการวัดเพื่อประเมินคุณภาพสัญญาณอย่างแม่นยำ โครงสร้างที่แข็งแรงทนทานช่วยให้ทำงานได้อย่างเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ซึ่งอาจมีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ความแตกต่างของศักย์กราวด์ หรือสภาพแวดล้อมที่รุนแรง โมดูลนี้ช่วยให้สร้างโทโพโลยีแบบวงแหวนสำรองและการกำหนดค่าแบบดาวภายในเครือข่าย PROFIBUS เพิ่มความน่าเชื่อถือของระบบ พร้อมฟื้นฟูและขยายสัญญาณ PROFIBUS อย่างต่อเนื่องเพื่อรักษาความสมบูรณ์ของสัญญาณตลอดพื้นที่ขนาดใหญ่ เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการแยกระหว่างพื้นที่ไฟฟ้าที่แตกต่างกัน หรือการป้องกันแรงดันไฟกระชากที่เกิดจากฟ้าผ่า

คุณสมบัติ

• โมดูลลิงก์ออปติคัล PROFIBUS (OLM) สำหรับการขยายและแบ่งส่วนเครือข่าย
• อินเทอร์เฟซไฟฟ้า RS485 หนึ่งช่อง
• ช่องสัญญาณใยแก้วนำแสงอิสระสองช่อง พร้อมซ็อกเก็ต BFOC สี่ช่อง
• รองรับระยะการส่งข้อมูลสูงสุด 2,850 เมตรด้วยใยแก้วนำแสงมาตรฐาน
• ให้การแยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างส่วนเครือข่าย
• ความสามารถในการวินิจฉัยแบบบูรณาการ: หน้าสัมผัสส่งสัญญาณและเอาต์พุตสำหรับการวัด
• รองรับการสร้างโทโพโลยีเครือข่าย PROFIBUS แบบวงแหวนสำรองและแบบดาว
• การฟื้นฟูและขยายสัญญาณแบบแอ็กทีฟ
• โครงสร้างแข็งแรงทนทาน เพื่อการทำงานที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน

การใช้งาน

• ขยายระยะการครอบคลุมของเครือข่าย PROFIBUS ในโรงงานอุตสาหกรรมขนาดใหญ่และโรงงานกระบวนการผลิต
• แบ่งส่วนเครือข่าย PROFIBUS เพื่อเพิ่มประสิทธิภาพและแยกจุดขัดข้อง
• จัดให้มีการแยกทางไฟฟ้าระหว่างส่วนเครือข่าย เพื่อลดความแตกต่างของศักย์กราวด์และสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
• ใช้งานโทโพโลยีเครือข่าย PROFIBUS แบบสำรอง (วงแหวนและดาว) เพื่อเพิ่มความน่าเชื่อถือของระบบ
• ป้องกันเครือข่าย PROFIBUS จากแรงดันไฟกระชากที่เกิดจากฟ้าผ่าในการติดตั้งกลางแจ้งหรือพื้นที่เปิดโล่ง
• การนำการสื่อสาร PROFIBUS ไปใช้งานในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูงหรือมีสภาวะรุนแรง

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

1. ตัดไฟระบบ: ตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อแหล่งจ่ายไฟทั้งหมดของเครือข่าย PROFIBUS และอุปกรณ์ที่เกี่ยวข้องก่อนการติดตั้งหรือบำรุงรักษา
2. การติดตั้ง: ยึด OLM ในตู้หุ้มสำหรับงานอุตสาหกรรมที่เหมาะสม โดยทั่วไปติดตั้งบนราง DIN และต้องมีการระบายอากาศรวมถึงพื้นที่ว่างเพียงพอสำหรับการเดินสาย
3. การเชื่อมต่อใยแก้วนำแสง: เชื่อมต่อสายใยแก้วนำแสงเข้ากับช่องเสียบ BFOC อย่างระมัดระวัง ตรวจสอบให้ปลายใยแก้วทั้งหมดสะอาดและปราศจากฝุ่นหรือสิ่งสกปรก ปฏิบัติตามรัศมีดัดโค้งขั้นต่ำของสายใยแก้วนำแสงเพื่อป้องกันความเสียหายและการสูญเสียสัญญาณ
4. การเชื่อมต่อ RS485: เชื่อมต่อเซกเมนต์ PROFIBUS RS485 เข้ากับอินเทอร์เฟซไฟฟ้า ใส่ใจขั้วให้ถูกต้อง (สาย A และ B) และตรวจสอบให้แน่ใจว่าเดินปลายชีลด์และต่อลงดินอย่างถูกต้องเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า
5. แหล่งจ่ายไฟ: เชื่อมต่อโมดูลเข้ากับแหล่งจ่ายไฟตามที่กำหนด ตรวจสอบแรงดันและพิกัดกระแสให้ถูกต้องตามข้อกำหนดของระบบ
6. การต่อลงดิน: ตรวจสอบให้แน่ใจว่าโมดูลและอุปกรณ์ที่เกี่ยวข้องต่อลงดินอย่างถูกต้องเพื่อความปลอดภัยทางไฟฟ้าและลดสัญญาณรบกวน
7. การเดินสาย: เดินสายทั้งหมด (ไฟเลี้ยง, RS485, ใยแก้วนำแสง) ให้เป็นระเบียบและแยกออกจากกันเท่าที่ทำได้เพื่อหลีกเลี่ยงการรบกวน ยึดสายให้แน่นเพื่อป้องกันแรงดึงที่ขั้วต่อ
8. การกำหนดค่าระบบ: หลังจากติดตั้งทางกายภาพแล้ว ให้กำหนดค่าเครือข่าย PROFIBUS และพารามิเตอร์ OLM ตามที่แอปพลิเคชันกำหนด รวมถึงการกำหนดแอดเดรสและการตั้งค่าการวินิจฉัย
9. การตรวจสอบเพื่อวินิจฉัย: ใช้หน้าสัมผัสสัญญาณและเอาต์พุตการวัดที่ติดตั้งในตัวเพื่อตรวจสอบสถานะและคุณภาพสัญญาณของการเชื่อมต่อใยแก้วนำแสงระหว่างการทดสอบเดินระบบและการใช้งาน
