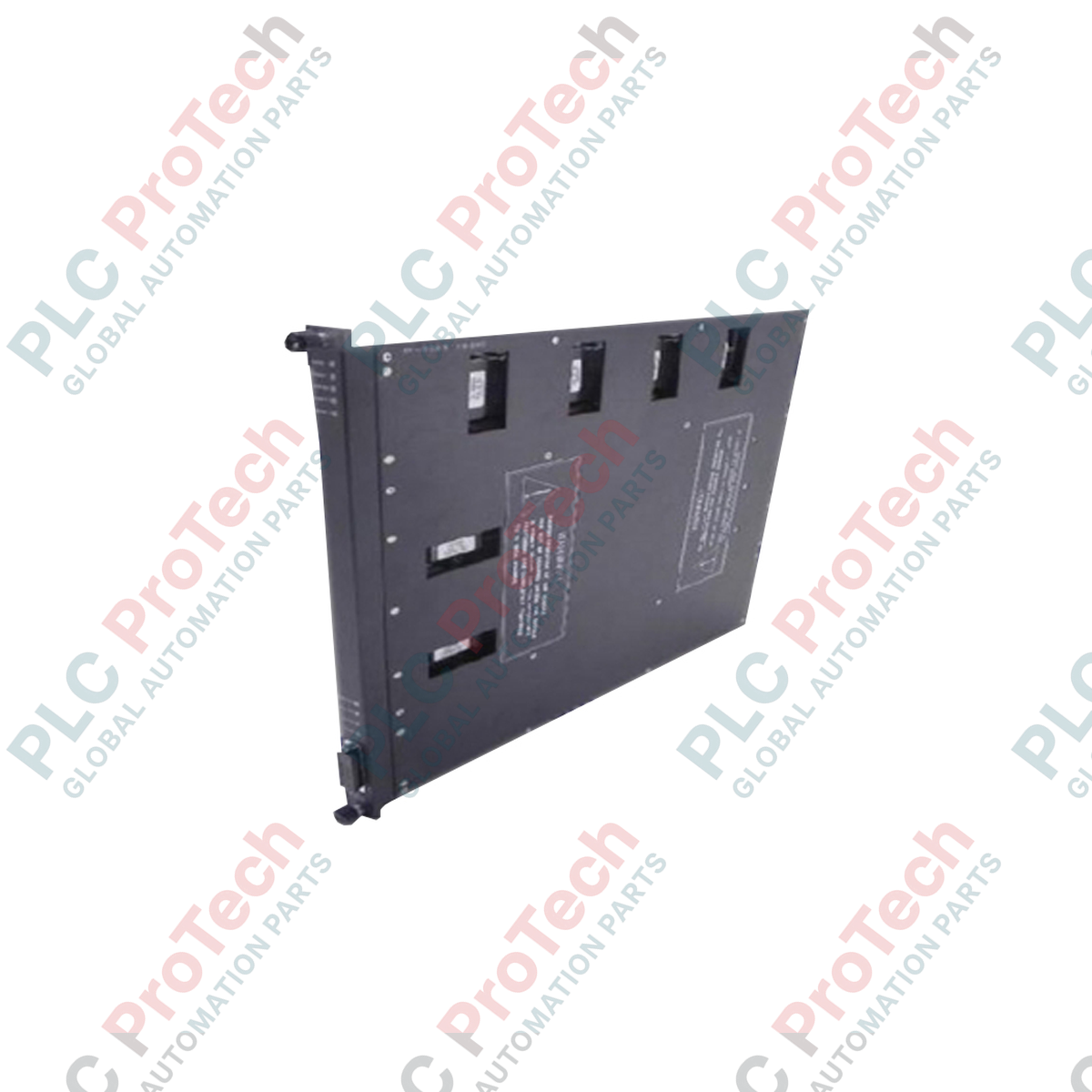

โมดูลอินพุตแอนะล็อก Triconex 2500-2

ภาพรวมผลิตภัณฑ์

2500-2 (2500-2) ทำหน้าที่เป็นอินเทอร์เฟซความสมบูรณ์สูงสำหรับตัวแปรกระบวนการที่สำคัญภายในระบบความปลอดภัยแบบ Triple Modular Redundant (TMR) ของ Triconex Invensys โดยออกแบบมาเพื่อความน่าเชื่อถือสูงสุด Triconex 2500-2 จึงถูกใช้งานเป็นหลักในระบบเครื่องมือวัดเพื่อความปลอดภัย (SIS) ในอุตสาหกรรมปิโตรเคมี การผลิตไฟฟ้า และการขุดเจาะนอกชายฝั่ง โมดูลนี้แปลงสัญญาณแอนะล็อกจากภาคสนามเป็นข้อมูลดิจิทัลด้วยกลไกการโหวตแบบ 2 จาก 3 (2oo3) ซึ่งช่วยขจัดจุดขัดข้องจุดเดียว ในสภาพแวดล้อมที่มีความเสี่ยงสูง เช่น โรงกลั่นน้ำมันหรือโรงไฟฟ้านิวเคลียร์ 2500-2 มีความสำคัญต่อการรักษาความต่อเนื่องในการปฏิบัติงาน ป้องกันการทริปที่ก่อให้เกิดความเสียหายรุนแรง และลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้อย่างมีนัยสำคัญด้วยระบบวินิจฉัยภายในขั้นสูง

สถาปัตยกรรม TMR ขั้นสูงและตรรกะภายใน

ฮาร์ดแวร์ของ 2500-2 สร้างขึ้นบนสถาปัตยกรรมที่ทนต่อความขัดข้อง Triconex ซึ่งได้รับสิทธิบัตร แตกต่างจากโมดูล PLC ทั่วไป อุปกรณ์นี้ประมวลผลทุกสัญญาณผ่านเส้นทางอิสระสามเส้นทาง

• ความซ้ำซ้อนแบบ Triple Modular Redundancy (TMR): อินพุตแอนะล็อกแต่ละช่องจะถูกแยกไปยังแขนงที่มีการแยกอิสระสามชุด แต่ละชุดมีตัวแปลง A/D และไมโครโปรเซสเซอร์ของตนเอง จึงมั่นใจได้ว่าความขัดข้องของฮาร์ดแวร์ในเส้นทางหนึ่งจะไม่ส่งผลต่อผลลัพธ์สุดท้ายที่ผ่านการโหวต

• การวินิจฉัยตนเองอย่างครอบคลุม: โมดูลจะดำเนินการทดสอบเบื้องหลังอย่างต่อเนื่องเพื่อตรวจจับภาวะ "เปิดค้าง" การเบี่ยงเบนของการสอบเทียบ และการเสื่อมสภาพของส่วนประกอบ ความไม่สอดคล้องใด ๆ ระหว่างแขนงทั้งสามจะถูกรายงานไปยังโปรเซสเซอร์หลักทันที

• ความสามารถในการเปลี่ยนขณะทำงาน: 2500-2 ออกแบบมาสำหรับการทำงานตลอด 24 ชั่วโมง 7 วัน จึงสามารถเปลี่ยนทดแทนขณะระบบออนไลน์ได้โดยไม่ขัดจังหวะกระบวนการ เมื่อเสียบโมดูลแล้ว โมดูลจะซิงโครไนซ์การกำหนดค่าและข้อมูลการสอบเทียบจากชุด TMR ที่กำลังทำงานโดยอัตโนมัติ

• ความสมบูรณ์ของการแยกวงจร: การแยกทางไฟฟ้าแบบกัลวานิกที่แข็งแรงช่วยปกป้องตรรกะของระบบภายในจากไฟกระชากทางไฟฟ้าฝั่งภาคสนามและสัญญาณรบกวนโหมดร่วม ทำให้สัญญาณมีความบริสุทธิ์ในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

2500-2 จัดการกับความไม่สอดคล้องของสัญญาณเซ็นเซอร์อย่างไร

โมดูลใช้อัลกอริทึมการโหวตระดับฮาร์ดแวร์ หากแขนงใดแขนงหนึ่งจากสามแขนงตรวจพบค่าที่เบี่ยงเบนจากอีกสองแขนงเกินค่าความคลาดเคลื่อนที่กำหนดไว้ ระบบจะตั้งสถานะ "ขัดข้องของแขนง" ขณะที่อีกสองแขนงที่เหลือยังคงควบคุมและรักษาความสมบูรณ์ด้านความปลอดภัยต่อไป

สามารถใช้ 2500-2 เป็นอุปกรณ์ทดแทนโดยตรงสำหรับโมดูล 2500 รุ่นเก่าได้หรือไม่

2500-2 ออกแบบมาสำหรับแบ็กเพลน Triconex เฉพาะรุ่น ความเข้ากันได้ขึ้นอยู่กับเวอร์ชันซอฟต์แวร์ TriStation 1131 ของระบบและเฟิร์มแวร์แชสซีที่มีอยู่ โปรดตรวจสอบเวอร์ชันระบบปัจจุบันก่อนติดตั้ง

ตัวบ่งชี้หลักของสถานะโมดูลมีอะไรบ้าง

แผงด้านหน้ามีไฟ LED PASS, FAULT และ ACTIVE ไฟ PASS ที่ติดค้างหมายถึงโมดูลผ่านการวินิจฉัยตนเองทั้งหมดแล้ว ขณะที่ไฟ LED FAULT ที่กะพริบแสดงถึงความไม่สอดคล้องในแขนง TMR แขนงใดแขนงหนึ่ง

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การชีลด์และการต่อลงดิน: เพื่อรักษาความแม่นยำความละเอียดสูงของ 2500-2 สายอินพุตแอนะล็อกทั้งหมดต้องเป็นสายคู่บิดเกลียวแบบมีชีลด์ ตรวจสอบให้แน่ใจว่าต่อชีลด์ลงดินที่ปลายแผงเทอร์มิเนชัน Triconex เพียงด้านเดียว เพื่อป้องกันกราวด์ลูปที่อาจทำให้เกิดความคลาดเคลื่อนในการวัด

• การเลือกแผงเทอร์มิเนชัน: ใช้เฉพาะแผงเทอร์มิเนชันภายนอก (ETP) อย่างเป็นทางการของ Triconex ที่เข้ากันได้กับ 2500-2 ตรวจสอบให้แน่ใจว่าสกรูเทอร์มินัลทั้งหมดขันด้วยแรงบิดตามกำหนดที่ 0.5 Nm เพื่อป้องกันสัญญาณขาดหายเป็นช่วง ๆ จากแรงสั่นสะเทือน

• การจัดการความร้อน: ตรวจสอบให้แน่ใจว่าชุดพัดลมแชสซีทำงานได้ตามปกติ ในการติดตั้งที่มีความหนาแน่นสูง ซึ่งวางโมดูล 2500-2 หลายโมดูลติดกัน ต้องเว้นระยะห่างอย่างน้อย 10 ซม. ที่ช่องระบายอากาศของตู้ เพื่อป้องกันการสะสมความร้อน

ข้อได้เปรียบด้านการปฏิบัติงาน

• ความทนทานต่อสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน: ชุดแผงวงจร PCB ภายใน 2500-2 ได้รับการเคลือบสารป้องกันแบบคอนฟอร์มอลชนิดพิเศษเพื่อป้องกันสารเคมีแทรกซึม จึงเหมาะสำหรับพื้นที่อันตราย Class 1 Division 2

• ความทนทานต่อแรงสั่นสะเทือนสูง: ออกแบบมาให้ทนต่อแรงเค้นทางกลจากเครื่องจักรอุตสาหกรรมหนัก โมดูลยังคงรักษาความสมบูรณ์ของการเชื่อมต่อได้แม้อยู่ในพื้นที่ที่มีแรงสั่นสะเทือนสูง เช่น เหมืองแร่และสถานีอัดก๊าซ

• การรองรับตลอดวงจรชีวิตด้านความปลอดภัย: ในฐานะส่วนหลักของระบบนิเวศ Triconex 2500-2 ได้รับการสนับสนุนด้วยเอกสารและใบรับรองจำนวนมากสำหรับการใช้งานในลูปความปลอดภัย SIL 3 ช่วยให้วิศวกรความปลอดภัยมั่นใจได้ในระยะยาว
