ภาพรวมผลิตภัณฑ์

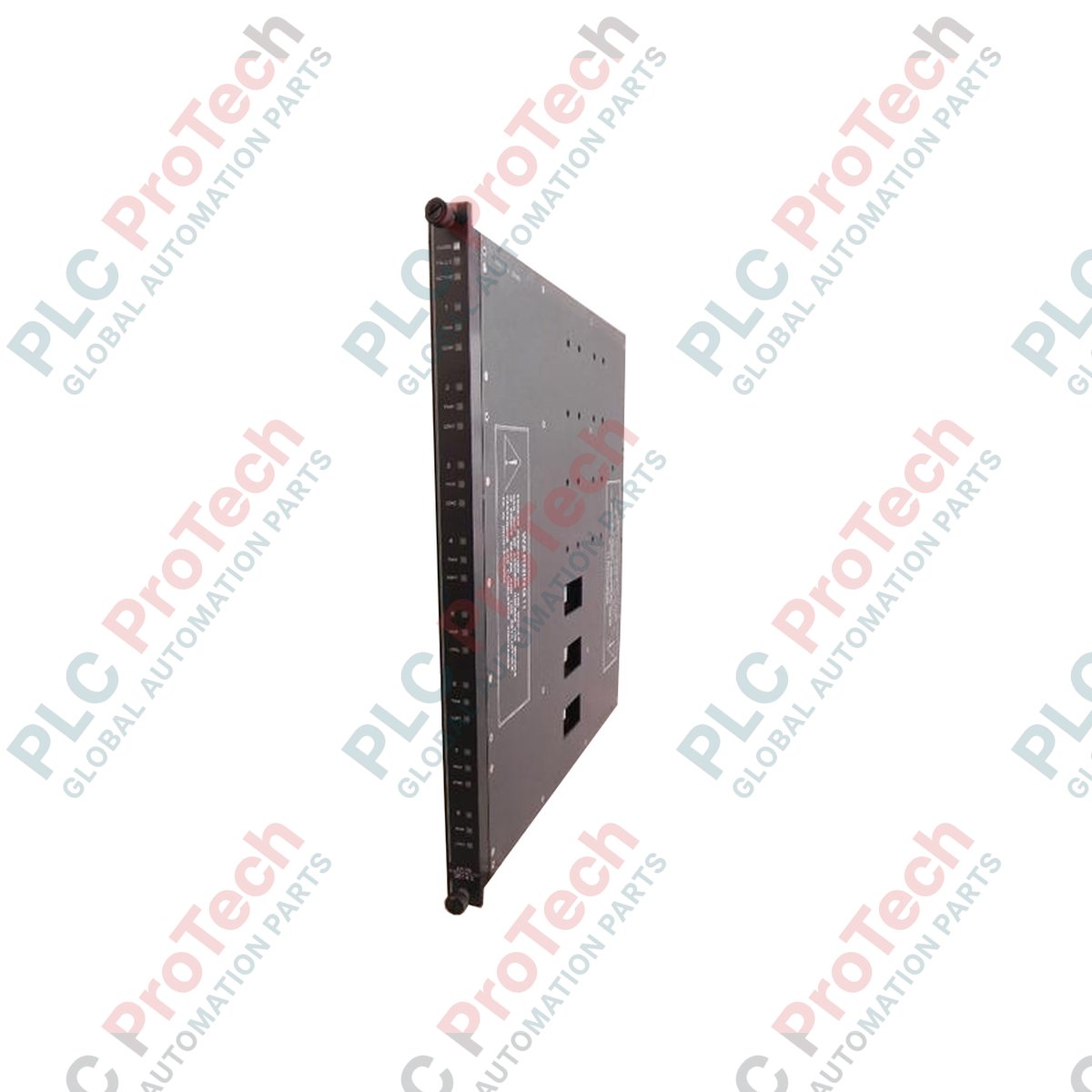

3614E (3614E) คือชุดอุปกรณ์เอาต์พุตดิจิทัลแบบมีการตรวจสอบ (SDO) ที่มีความสมบูรณ์สูง ออกแบบมาสำหรับระบบความปลอดภัยแบบ Triple Modular Redundant (TMR) ของ Triconex โดยเฉพาะ โมดูลนี้ได้รับการออกแบบเพื่อขับแอคชูเอเตอร์ภาคสนาม พร้อมตรวจสอบวงจรภายในโมดูลและสายไฟภาคสนามภายนอกอย่างต่อเนื่อง ในการใช้งานอุตสาหกรรมที่มีความสำคัญ เช่น ระบบหยุดฉุกเฉิน (ESD) ในโรงกลั่น ระบบตรวจจับอัคคีภัยและก๊าซ (F&G) บนแท่นนอกชายฝั่ง และระบบป้องกันหม้อไอน้ำในโรงไฟฟ้า Triconex 3614E มีบทบาทสำคัญในการรับรองความปลอดภัยเชิงหน้าที่ ด้วยการตรวจจับสภาวะ "ติดทำงาน," "ไม่ทำงาน," และวงจรเปิด/ลัดวงจรในลูปภาคสนาม จึงช่วยลดโอกาสการขัดข้องเมื่อมีคำสั่งให้ทำงานได้อย่างมาก และกำจัดการทริปผิดพลาดที่ก่อให้เกิดเวลาหยุดผลิตราคาแพง
การวินิจฉัยขั้นสูงและสถาปัตยกรรม TMR
3614E ใช้สถาปัตยกรรมทนทานต่อความขัดข้องที่ติดตั้งใช้งานด้วยฮาร์ดแวร์ (HIFT) อันซับซ้อน แตกต่างจากเอาต์พุตดิจิทัลมาตรฐาน โมดูลนี้มีลักษณะ "แบบมีการตรวจสอบ" จึงสามารถตรวจสอบโหลดได้อย่างครอบคลุม
-
การโหวตแบบซ้ำซ้อนสามชุด: โมดูลรับคำสั่งเอาต์พุตอิสระสามชุดจากโปรเซสเซอร์หลัก จากนั้นคำสั่งเหล่านี้จะถูกโหวตในระดับฮาร์ดแวร์ก่อนจ่ายพลังงาน เพื่อให้มั่นใจว่าความขัดข้องของขาใดขาหนึ่งภายในจะไม่กระทบต่อสถานะเอาต์พุต
-
การตรวจสอบลูปภาคสนาม: 3614E จะฉีดพัลส์วินิจฉัยระดับต่ำ (สั้นเกินกว่าจะส่งผลต่อสถานะแอคชูเอเตอร์) เพื่อตรวจสอบความสมบูรณ์ของสายไฟภาคสนาม โดยสามารถแยกแยะระหว่างสวิตช์เอาต์พุตขัดข้อง ฟิวส์ขาด หรือสายไฟภาคสนามขาดได้
-
รางจ่ายไฟแบบซ้ำซ้อน: ชุดอุปกรณ์รองรับอินพุตกำลังไฟแบบคู่ เพื่อให้โหลดเอาต์พุตยังคงได้รับพลังงาน แม้แหล่งจ่ายไฟหนึ่งชุดจะขัดข้อง
-
ความสมบูรณ์ด้านความปลอดภัย: ปรับให้เหมาะกับการใช้งาน SIL 3 โมดูลรองรับการเริ่มทำงานจากสภาวะเย็นและการแยกความขัดข้องอย่างรวดเร็ว ช่วยป้องกันไม่ให้ความขัดข้องแบบโหมดร่วมแพร่กระจายไปทั่วระบบ
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
รายละเอียดข้อมูลจำเพาะ |
| รุ่น |
3614E |
| แบรนด์ |
Triconex (Schneider Electric) |
| แหล่งกำเนิด |
สหรัฐอเมริกา |
| ประเภทเอาต์พุต |
เอาต์พุตดิจิทัลแบบมีการตรวจสอบ (SDO) |
| ช่วงแรงดันไฟฟ้า |
24 VDC ค่าพิกัด |
| จำนวนจุด |
8 หรือ 16 ช่อง (ขึ้นอยู่กับรุ่นย่อย) |
| โหลดสูงสุด |
2.0 A ต่อช่อง |
| อุณหภูมิใช้งาน |
0 ถึง 60 deg C |
| น้ำหนัก |
3.8 kg (สุทธิ) |
| น้ำหนักจัดส่ง |
5.0 kg |
| การใช้พลังงาน |
< 25 W (โดยทั่วไป) |
คำถามที่พบบ่อยทางเทคนิค
3614E จัดการกับสภาวะ "ลัดวงจร" ในภาคสนามอย่างไร?
3614E มีการจำกัดกระแสแบบแอ็กทีฟและการปิดระบบอัตโนมัติเพื่อป้องกันกระแสเกิน หากตรวจพบการลัดวงจร โมดูลจะแยกช่องที่ได้รับผลกระทบและรายงาน "Field Fault" ไปยังบันทึกการวินิจฉัย พร้อมคงการทำงานของช่องอื่นไว้
3614E แตกต่างจากโมดูลมาตรฐานที่ไม่มีการตรวจสอบอย่างไร?
ตัวอักษร "E" และสถานะ "แบบมีการตรวจสอบ" แสดงว่า 3614E ตรวจสอบแรงดันไฟฟ้าและกระแสไฟฟ้าจริงที่ขั้วภาคสนาม โมดูลมาตรฐานจะตรวจสอบเฉพาะความสมบูรณ์ของวงจรภายใน ขณะที่ 3614E ตรวจยืนยันว่าอุปกรณ์ภาคสนามเชื่อมต่ออยู่จริงและสามารถตอบสนองได้
โมดูลนี้สามารถถอดเปลี่ยนขณะกระบวนการควบคุมกำลังทำงานอยู่ได้หรือไม่?
ได้ Triconex 3614E รองรับการถอดเปลี่ยนขณะทำงานอย่างสมบูรณ์ เมื่อเสียบเข้ากับสล็อตของแชสซีแบบซ้ำซ้อน โมดูลจะทำการทดสอบตัวเองและซิงโครไนซ์สถานะกับชุด TMR ที่กำลังทำงานอยู่ โดยไม่ทำให้สถานะเอาต์พุตเกิดการสะดุด
คู่มือวิศวกรรมภาคสนามและการติดตั้ง
-
การจับคู่กับแอคชูเอเตอร์: ตรวจสอบให้แน่ใจกระแสยึดขั้นต่ำของแอคชูเอเตอร์ภาคสนามสูงกว่าค่าเกณฑ์พัลส์ตรวจสอบ สำหรับโซลินอยด์ที่ใช้พลังงานต่ำมาก ให้ใช้ตัวต้านทานโหลดจำลอง (โดยทั่วไป 10k ohm) ต่อขนาน เพื่อป้องกันสัญญาณเตือน "วงจรเปิด" ที่ผิดพลาด
-
การต่อลงดินและการชีลด์: ต่อปลายชีลด์ของสายเข้ากับบัสกราวด์ของแผงต่อภายนอก (ETP) สำหรับสาย SDO 24 VDC ให้เว้นระยะห่างจากสายเคเบิล AC แรงดันสูงอย่างน้อย 10 ซม. เพื่อลดสัญญาณรบกวนเหนี่ยวนำระหว่างรอบพัลส์ตรวจสอบ
-
การจัดการความร้อน: เนื่องจากน้ำหนักจัดส่ง 5.0 kg และส่วนประกอบที่มีความหนาแน่นสูง ตรวจสอบให้แน่ใจว่าตู้มีระบบระบายอากาศแบบบังคับ หากติดตั้งโมดูล 3614E หลายตัวซ้อนกัน โหลดกระแสสูงในทุกช่องพร้อมกันอาจทำให้เกิดความร้อนสะสมเฉพาะจุด
ข้อได้เปรียบด้านวิศวกรรมการปฏิบัติงาน
-
รองรับสภาพแวดล้อมรุนแรง: 3614E เคลือบสารป้องกันบนแผงวงจรพิมพ์ภายในทั้งหมด ช่วยเพิ่มความทนทานต่อไฮโดรเจนซัลไฟด์ (H2S) และความชื้นสูงที่พบในงานเหมืองแร่และการแปรรูปสารเคมี
-
การกู้คืนจากความขัดข้องความเร็วสูง: โมดูลรายงานความไม่สอดคล้องของข้อมูลวินิจฉัยไปยังโปรเซสเซอร์หลักภายในหนึ่งรอบการสแกน (โดยทั่วไป < 50 ms) ช่วยให้ดำเนินการแก้ไขได้อย่างรวดเร็วก่อนที่ขอบเขตความปลอดภัยของกระบวนการจะถูกละเมิด
-
ความเข้ากันได้แบบย้อนกลับ: สามารถทำงานร่วมกับแชสซี Tricon v9 รุ่นเก่าและ v11 รุ่นใหม่ได้อย่างราบรื่น ช่วยปกป้องเงินลงทุนในโครงสร้างพื้นฐานเดิมระหว่างการขยายระบบ
