Manufacturer: Triconex
Product No.: 3721
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอินพุตแอนะล็อก
Payment: T/T, Western Union
Weight: 1360g
Shipping port: Xiamen
Warranty: 12 months

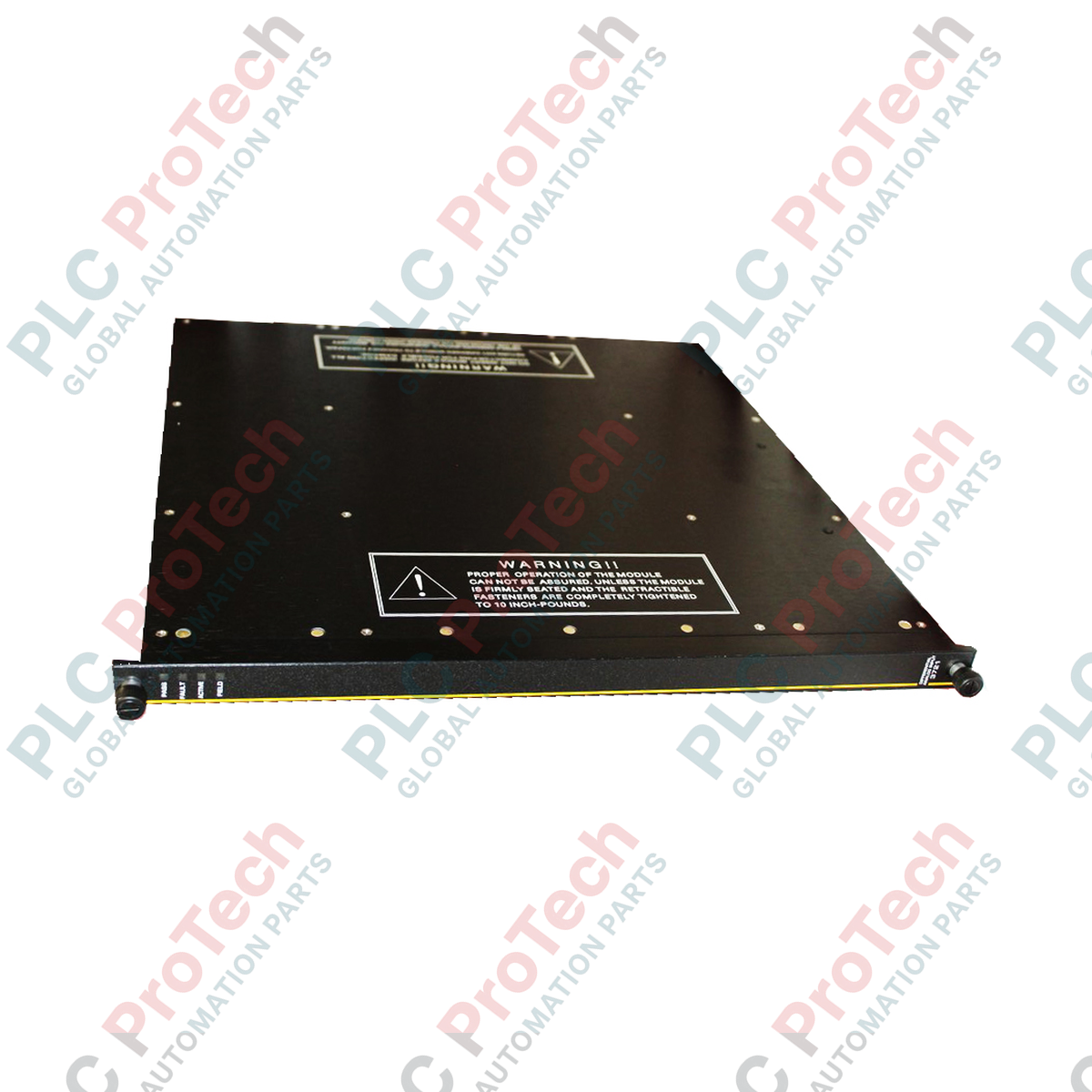

3721 (3721) คือ โมดูลอินพุตแอนะล็อก แบบ Triple Modular Redundancy (TMR) ความหนาแน่นสูง ซึ่งออกแบบมาสำหรับระบบความปลอดภัย Triconex เพื่อให้ระบบทำงานต่อเนื่องสูงสุดและมีความสมบูรณ์ด้านความปลอดภัยสูงสุด โมดูลนี้มี จุดอินพุตแบบดิฟเฟอเรนเชียล 32 จุดที่เชื่อมต่อกับ DC โดยตรง และออกแบบมาโดยเฉพาะเพื่อเชื่อมต่อกับเซ็นเซอร์สำคัญในสภาพแวดล้อมที่มีความต้องการสูง เช่น โรงกลั่นน้ำมันและก๊าซ โรงงานแปรรูปสารเคมี และโรงไฟฟ้า ด้วยการใช้สถาปัตยกรรมแบบสามชุด 3721 จึงประมวลผลสัญญาณอินพุตแต่ละรายการอย่างเป็นอิสระผ่านสามช่องสัญญาณ พร้อมดำเนินการโหวตโดยใช้ฮาร์ดแวร์เพื่อกำจัดจุดขัดข้องจุดเดียว อัตราการอัปเดตที่รวดเร็ว 10 มิลลิวินาที และความละเอียดแบบโปรแกรมได้ ทำให้โมดูลนี้ขาดไม่ได้สำหรับฟังก์ชันเครื่องมือวัดความปลอดภัยความเร็วสูง (SIF) ซึ่งการตรวจสอบความดัน อัตราการไหล หรืออุณหภูมิอย่างแม่นยำมีความสำคัญต่อการป้องกันความขัดข้องร้ายแรงของระบบ
โมดูล 3721 โมดูลนี้ใช้การออกแบบฮาร์ดแวร์แบบสามชุดที่ซับซ้อน เพื่อรักษาความแม่นยำของสัญญาณระดับมาตรฐานสูงสุด แม้อยู่ในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าสูง
เส้นทางอินพุตแบบสามชุด: อินพุตแบบดิฟเฟอเรนเชียลทั้ง 32 จุดได้รับการแยกวงจรและส่งไปยังเส้นทางการสื่อสารหลักอิสระสามเส้นทาง ช่วยให้มั่นใจได้ว่าความขัดข้องในวงจรตรวจจับใดวงจรหนึ่งจะไม่กระทบต่อวงจรความปลอดภัยโดยรวม
ความแม่นยำความละเอียดสูง: โมดูลรองรับ ความละเอียดแบบโปรแกรมได้ 12 บิตหรือ 14 บิต ช่วยให้วิศวกรปรับสมดุลระหว่างความละเอียดของข้อมูลกับความเร็วในการประมวลผลได้ ด้วยความแม่นยำ น้อยกว่า 0.15% ของ FSR โมดูลจึงให้ข้อมูลที่เชื่อถือได้สำหรับขีดจำกัดการควบคุมที่เข้มงวด
การป้องกันสัญญาณที่แข็งแกร่ง: เพื่อป้องกันข้อผิดพลาดในการเดินสายภาคสนามและแรงดันกระชาก โมดูลนี้จึงมี การป้องกันอินพุตเกินช่วงสูงสุด 150 VDC หรือ 115 VAC อย่างต่อเนื่อง ซึ่งช่วยลดความเสี่ยงที่แผงวงจรจะเสียหายระหว่างเกิดความผิดปกติทางไฟฟ้าได้อย่างมาก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | 3721 |
| แบรนด์ | Triconex (Schneider Electric) |
| ประเภทโมดูล | โมดูลอินพุตแอนะล็อก |
| รหัสสี | สีเหลือง |
| จำนวนสัญญาณอินพุต | อินพุตดิฟเฟอเรนเชียล 32 ช่อง, เชื่อมต่อแบบ DC |
| ช่วงแรงดันอินพุต | 0 ถึง 5 VDC หรือ -5 ถึง +5 VDC |
| ช่วงกระแสอินพุต | 0 ถึง 20 mA พร้อมตัวต้านทานชันต์ 250 Ω |
| ความละเอียด | ตั้งโปรแกรมได้ 12 บิตหรือ 14 บิต |
| อัตราการอัปเดตอินพุต | 10 มิลลิวินาที |
| ความแม่นยำ | < 0.15% ของ FSR ตั้งแต่ 32° ถึง 140° F (0° ถึง 60° C) |
| ความต้านทานอินพุต (โหลด) | 10 MΩ (DC) อย่างน้อย |
| ความต้านทานอินพุตขณะปิดเครื่อง | 140 kΩ (DC) โดยทั่วไป |
| การขจัดสัญญาณรบกวนโหมดร่วม (โดยทั่วไป) | -85 dB (DC – 100 Hz) |
| ช่วงแรงดันโหมดร่วม | พีค -12V ถึง +12V |
| การแยกระหว่างแชนเนล | 420 kΩ โดยทั่วไป |
| การขจัดสัญญาณรบกวนโหมดปกติ | -3 dB ที่ 23 Hz; -8 dB ที่ 60 Hz; -14 dB ที่ 120 Hz |
| การวัดอินพุตเกินช่วง | +6%, -5.3 ถึง +5.3 VDC |
| การป้องกันอินพุตเกินช่วง | 150 VDC ต่อเนื่อง, 115 VAC ต่อเนื่อง |
| กำลังไฟเลี้ยงลอจิก | < 12 วัตต์ |
| การแยกระหว่างภาคสนามกับระบบ | อย่างน้อย 800 VDC |
| ตัวแสดงสถานะโมดูล | ปกติ, ขัดข้อง, ทำงาน, ภาคสนาม |
| ความครอบคลุมการตรวจจับข้อผิดพลาดของอินพุต | การเปลี่ยนแปลงอินพุตขั้นต่ำ: 2% ของสเกลเต็ม |
| ระยะเวลาการสุ่มตัวอย่างการเปลี่ยนแปลงอินพุต | 20 มิลลิวินาที |
| ระยะเวลาขั้นต่ำของการเปรียบเทียบไม่ตรงกัน | 25 ตัวอย่าง |
| ความเข้ากันได้ของระบบ | ระบบ Tricon v10.2 และรุ่นที่ใหม่กว่า |
| น้ำหนักสุทธิ | 1.36 กก. |
| น้ำหนักจัดส่ง | 4.0 กก. |
ฉันจะสลับระหว่างความละเอียด 12 บิตและ 14 บิตบน 3721 ได้อย่างไร?
ความละเอียดสามารถตั้งโปรแกรมผ่านซอฟต์แวร์ในสภาพแวดล้อมการกำหนดค่า TriStation 1131 ได้ การเปลี่ยนการตั้งค่านี้ช่วยให้คุณปรับโมดูลให้เหมาะกับข้อกำหนดของเซนเซอร์เฉพาะ โดยไม่จำเป็นต้องปรับเปลี่ยนฮาร์ดแวร์จริงหรือจัมเปอร์
จะเกิดอะไรขึ้นหากสัญญาณภาคสนามเกิน 5 VDC?
3721 มีวงจรป้องกันที่แข็งแกร่ง สามารถทนต่อการสัมผัสแรงดันสูงสุดต่อเนื่องถึง 150 VDC ได้โดยไม่ทำให้ฮาร์ดแวร์เสียหายถาวร อย่างไรก็ตาม สัญญาณจะถูกระบุว่าเป็น "เกินช่วง" ในการวินิจฉัยระบบจนกว่าจะกลับเข้าสู่ช่วงการทำงานปกติ
3721 รองรับสัญญาณ 4–20 mA หรือไม่?
โดยตรง, 3721 เป็นโมดูลอินพุตแรงดันไฟฟ้า (0-5 VDC) หากต้องการตรวจสอบลูป 4-20 mA ต้องใช้ตัวต้านทานชันต์ความแม่นยำภายนอก (โดยทั่วไป 250 โอห์ม) ที่ชุดประกอบขั้วต่อ เพื่อแปลงสัญญาณกระแสเป็นสัญญาณ 1-5 VDC ที่เข้ากันได้กับโมดูล
แนวทางปฏิบัติที่ดีที่สุดสำหรับการเดินสายแบบดิฟเฟอเรนเชียล: สำหรับ จุดดิฟเฟอเรนเชียล 32 จุดควรใช้สายคู่บิดเกลียวแบบมีชีลด์ (STP) คุณภาพสูงเสมอ ตรวจสอบให้แน่ใจว่าต่อชีลด์ลงกราวด์เพียงด้านเดียว (โดยทั่วไปคือด้านแชสซี) เพื่อป้องกันกราวด์ลูปที่อาจทำให้ประสิทธิภาพ การปฏิเสธสัญญาณโหมดร่วม -85 dB ลดลง
การจัดการความร้อน: แม้โมดูลจะรองรับอุณหภูมิ 0 ถึง 60 องศาเซลเซียส แต่การติดตั้งแบบความหนาแน่นสูง (ทำงานครบ 32 จุด) จะสร้างความร้อนภายใน ตรวจสอบให้แน่ใจว่าพัดลมแชสซี Tricon สะอาดและมีทางไหลเวียนอากาศในแนวดิ่งที่ไม่มีสิ่งกีดขวาง เพื่อรักษาความแม่นยำตามข้อกำหนดที่ 0.15% ในระยะยาว
แรงบิดในการขันชุดขั้วต่อ: เมื่อต่อสายภาคสนามเข้ากับชุดประกอบขั้วต่อภายนอก (ETA) ที่เกี่ยวข้อง ให้ใช้แรงบิด 0.5 ถึง 0.6 นิวตันเมตร การขันไม่แน่นพออาจทำให้สัญญาณคลาดเคลื่อนหรือเกิดสัญญาณเตือน "อินพุตเปิด" เนื่องจากแรงสั่นสะเทือนในสภาพแวดล้อมอุตสาหกรรมหนัก
Triconex 3721 โดดเด่นด้วยการแยกทางไฟฟ้าและความทนทานต่อความขัดข้องที่เหนือกว่า โครงสร้างอินพุตแบบดิฟเฟอเรนเชียลที่ไม่ใช้จุดร่วมช่วยให้มีภูมิคุ้มกันต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ได้อย่างดีเยี่ยม ซึ่งมีความสำคัญอย่างยิ่งเมื่อเซนเซอร์ติดตั้งอยู่ใกล้มอเตอร์ขนาดใหญ่หรือชุดขับความเร็วรอบแปรผัน โมดูลรองรับการเปลี่ยนแบบ Hot-Swap ทำให้ทีมบำรุงรักษาสามารถเปลี่ยนยูนิตที่ขัดข้องได้ขณะที่คอนโทรลเลอร์ยังคงทำงานออนไลน์ จึงช่วยรักษาสถานะ "พร้อมใช้งานเสมอ" ของระบบความปลอดภัยไว้ได้ ด้วยมาตรฐานการผลิตในสหรัฐอเมริกาและการทดสอบด้านสภาพแวดล้อมอย่างเข้มงวด 3721 จึงมีอายุการใช้งานหลายทศวรรษในการใช้งานอุตสาหกรรมทั่วโลกที่มีสภาพแวดล้อมรุนแรงที่สุด
