Triconex 8311 โมดูลแหล่งจ่ายไฟความหนาแน่นสูง

ภาพรวมผลิตภัณฑ์

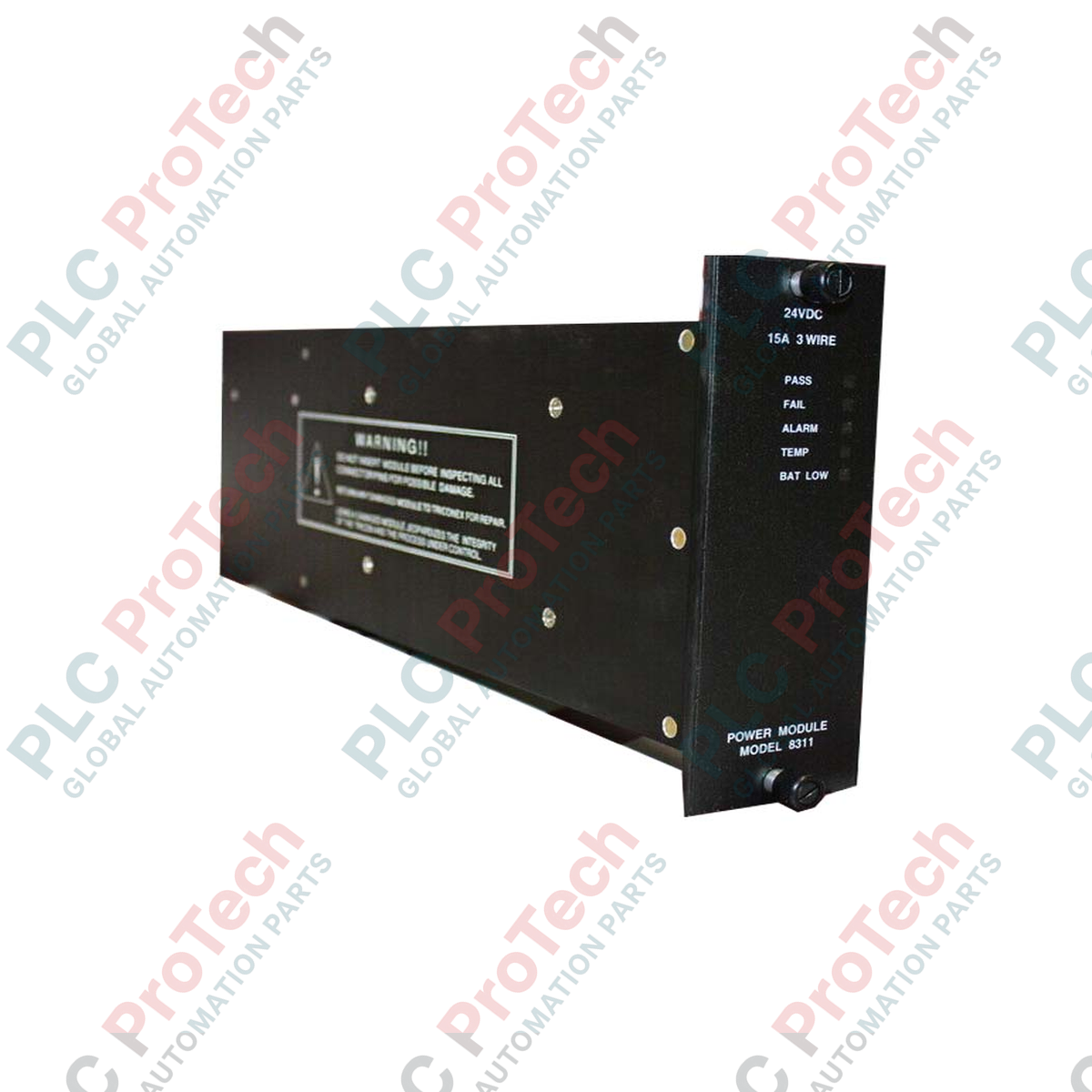

8311 (8311) จาก Triconex คือ โมดูลแหล่งจ่ายไฟความหนาแน่นสูง ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบเครื่องมือวัดเพื่อความปลอดภัย (SIS) ที่ต้องการสมรรถนะสูงสุด โดยทำงานภายใต้สถาปัตยกรรม 24 VDC 8311 ทำหน้าที่เป็นแหล่งพลังงานหลักสำหรับการกำหนดค่าแชสซี Main, Expansion หรือ RXM ในภาคส่วนที่มีความสำคัญต่อภารกิจ เช่น การกลั่นน้ำมันและก๊าซ โรงไฟฟ้าพลังความร้อน และเหมืองแบบหลุมลึก ความเสถียรของแหล่งจ่ายไฟเป็นสิ่งที่ยอมให้เกิดข้อผิดพลาดไม่ได้ โมดูลนี้ช่วยกำจัดจุดล้มเหลวเพียงจุดเดียวด้วยการจ่ายไฟที่มีการควบคุมและมีสัญญาณรบกวนต่ำให้แก่แบ็กเพลน เพื่อให้มั่นใจว่าคอนโทรลเลอร์ Triple Modular Redundant (TMR) ของคุณยังคงทำงานได้ในระหว่างแรงดันไฟฟ้าแปรปรวน การผสาน 8311 เข้ากับระบบช่วยลดความเสี่ยงจากการหยุดทำงานโดยไม่ได้วางแผนซึ่งเกิดจากข้อผิดพลาดทางลอจิกที่เกี่ยวข้องกับแหล่งจ่ายไฟได้อย่างมีประสิทธิภาพ

สถาปัตยกรรมฮาร์ดแวร์และการจัดการโหลด

Triconex 8311 ได้รับการออกแบบให้มีขนาดกะทัดรัดและความหนาแน่นสูง เพื่อใช้ประโยชน์จากสล็อตแชสซีได้สูงสุดโดยไม่ลดทอนประสิทธิภาพด้านความร้อน โดยใช้ ฟิวส์หน่วงเวลา 15 Amps ที่แข็งแกร่งเพื่อป้องกันวงจรภายในจากกระแสเกินชั่วขณะ พร้อมรองรับกระแสกระชากเริ่มต้นสูงซึ่งพบได้ทั่วไปในแร็กระบบอัตโนมัติขนาดใหญ่ คุณสมบัติทางวิศวกรรมที่สำคัญคือ เวลาคงเอาต์พุตขั้นต่ำ 2.8 ms ซึ่งทำหน้าที่เป็นบัฟเฟอร์สำคัญระหว่างแรงดันไฟฟ้าตกในระดับมิลลิวินาที ช่วยให้โปรเซสเซอร์ TMR รักษาสถานะหรือดำเนินการเปลี่ยนผ่านไปยังโหมดปลอดภัยเมื่อเกิดความขัดข้องอย่างเป็นระเบียบ โมดูลรองรับการกำหนดค่าแบบสำรองที่แหล่งจ่ายไฟสองชุดแบ่งรับโหลดร่วมกัน เพื่อให้เมื่อชุดหนึ่งขัดข้อง อีกชุดสามารถรับโหลดทั้งหมดได้ทันทีโดยไม่รบกวนลูปความปลอดภัยของกระบวนการ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการใช้งานและการบำรุงรักษา

ฉันจะตรวจสอบฟิวส์ขาดบนโมดูล 8311 ได้อย่างไร?

โมดูลมีไฟ LED แสดงสถานะที่แผงด้านหน้า หากไฟ LED "Pass" ดับ หรือไฟ LED "Fault" สว่างขึ้น โดยทั่วไปจะบ่งชี้ถึงความขัดข้องภายในหรือฟิวส์ 15 Amps ที่ขาด ควรตรวจสอบแรงดันไฟฟ้าของบัสอินพุตก่อนเปลี่ยนโมดูลเสมอ

8311 รองรับการถอดเปลี่ยนขณะระบบ TMR กำลังทำงานหรือไม่?

รองรับ ในฐานะส่วนหนึ่งของการออกแบบความพร้อมใช้งานสูงของ Triconex สามารถเปลี่ยน 8311 ได้ขณะที่ระบบยังจ่ายไฟอยู่ โดยต้องมีโมดูลแหล่งจ่ายไฟสำรองที่ทำงานและอยู่ในสภาพพร้อมใช้งานติดตั้งอยู่ในแชสซีเดียวกัน

เวลาคงเอาต์พุต 2.8 ms มีความสำคัญอย่างไร?

นี่คือค่าที่มีความสำคัญต่อความปลอดภัย โดยช่วยให้แม้แหล่งจ่ายภายนอก 24 VDC จะเกิดความแปรปรวนชั่วขณะ 8311 ก็ยังคงรักษาเอาต์พุตให้คงที่ได้นานพอที่ระบบจะกรองสัญญาณรบกวนหรือเชื่อมต่อช่วงขาดหายได้ เพื่อป้องกันการทริปแบบ "phantom"

วิศวกรรมภาคสนามและแนวทางการติดตั้ง

• การจัดการความร้อนและการไหลเวียนของอากาศ: เพื่อยืดอายุการใช้งานของ 8311 ควรตรวจสอบให้แน่ใจว่าชุดพัดลมของแชสซีทำงานได้อย่างเต็มประสิทธิภาพ โมดูลแหล่งจ่ายไฟความหนาแน่นสูงสร้างความร้อนสะสมในบริเวณจำกัด จึงควรเว้นระยะเหนือและใต้แชสซีอย่างน้อย 50 mm เพื่อการพาความร้อนที่เหมาะสม แม้จะใช้ระบบระบายความร้อนด้วยอากาศแบบบังคับก็ตาม

• การสอบเทียบแรงดันไฟฟ้าอินพุต: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลักต้นทางได้รับการสอบเทียบไว้ที่ 24 VDC การทำงานต่อเนื่องที่ขีดจำกัดล่าง (22 VDC) จะลดส่วนเผื่อของเวลาคงเอาต์พุต ขณะที่การทำงานใกล้ขีดจำกัดบน (31 VDC) จะเพิ่มความเค้นทางความร้อนให้กับเรกูเลเตอร์ภายใน

• การต่อลงดินและการป้องกันสัญญาณรบกวน: โครงโมดูลต้องติดตั้งเข้ากับแชสซีอย่างแน่นหนา เพื่อให้มีเส้นทางอิมพีแดนซ์ต่ำไปยังกราวด์ของระบบ ตรวจสอบให้แน่ใจว่าแถบต่อลงดินของแชสซีไม่มีการกัดกร่อน เพื่อป้องกันสัญญาณรบกวนแบบโหมดร่วมไม่ให้ส่งผลกระทบต่อเอาต์พุต DC

ข้อได้เปรียบด้านความทนทานในงานอุตสาหกรรม

Triconex 8311 สร้างขึ้นเพื่อรองรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง สามารถทำงานได้ที่อุณหภูมิสูงถึง 60 องศาเซลเซียส โดยไม่ต้องลดพิกัดสมรรถนะ จึงเหมาะสำหรับห้องควบคุมที่ไม่มีเครื่องปรับอากาศในภูมิอากาศแบบทะเลทรายหรือเขตร้อน ส่วนประกอบภายในได้รับการเสริมความแข็งแรงเพื่อทนต่อรูปแบบการสั่นสะเทือนสูงที่พบได้ทั่วไปในสถานีคอมเพรสเซอร์และพื้นที่เหมืองแร่ นอกจากนี้ 8311 ยังรักษาความเข้ากันได้ย้อนหลังอย่างเคร่งครัด ทำให้สามารถผสานเข้ากับระบบ Triconex รุ่นเก่าได้อย่างราบรื่นระหว่างการอัปเกรดตลอดวงจรชีวิตผลิตภัณฑ์ พร้อมมอบแนวทางที่เชื่อถือได้สำหรับการดูแลโครงสร้างพื้นฐานเดิมด้วยฮาร์ดแวร์ความหนาแน่นสูงรุ่นใหม่
