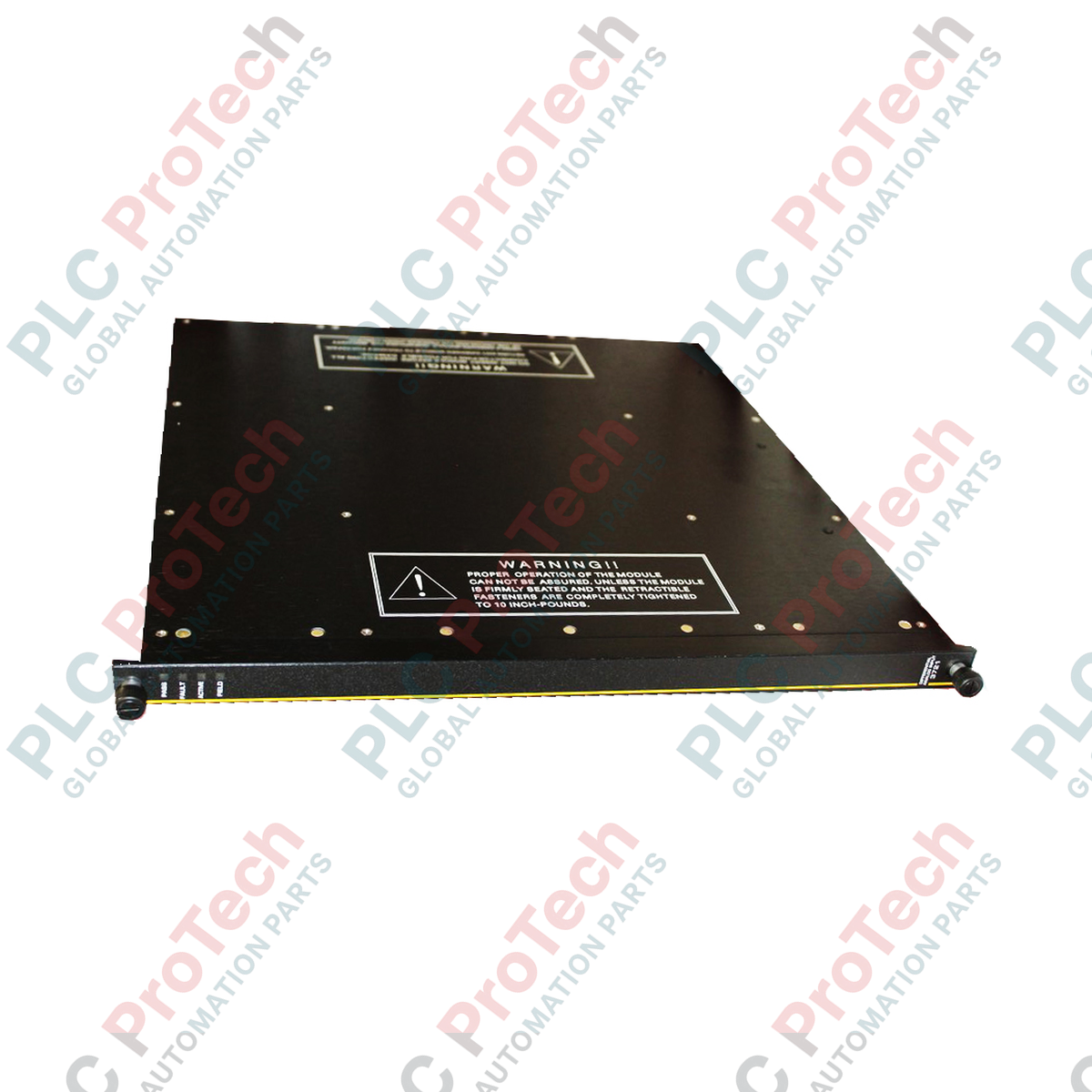

โมดูลขยายระยะไกลหลัก Triconex 4210 (RXM)

ภาพรวมผลิตภัณฑ์ด้านเทคนิค

Triconex 4210 (4210) เป็น โมดูลขยายระยะไกลหลัก (RXM) ประสิทธิภาพสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับระบบความปลอดภัย Triconex แบบ Triple Modular Redundancy (TMR) โมดูลนี้ทำหน้าที่เป็นจุดเชื่อมต่อสำคัญสำหรับขยายบัส I/O ไปยังตำแหน่งระยะไกล ช่วยให้สามารถควบคุมแบบกระจายศูนย์ในสภาพแวดล้อมอุตสาหกรรมขนาดใหญ่ เช่น โรงกลั่นน้ำมัน โรงงานปิโตรเคมี และโรงไฟฟ้า ด้วยการใช้เทคโนโลยี ใยแก้วนำแสงแบบโหมดเดียว รุ่น 4210 จึงรองรับการสื่อสารความเร็วสูงที่ทนทานต่อสัญญาณรบกวนในระยะทางสูงสุด 12 กิโลเมตร (7.5 ไมล์) หน้าที่หลักคือรักษาความสมบูรณ์ของลูปความปลอดภัย พร้อมลดค่าใช้จ่ายด้านสายเคเบิลและลดผลกระทบจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในสภาวะหน้างานที่รุนแรง

สถาปัตยกรรมฮาร์ดแวร์และตรรกะสัญญาณ

4210 RXM ทำหน้าที่เป็นอินเทอร์เฟซ "หลัก" โดยติดตั้งอยู่ในแชสซีหลักเพื่อประสานงานการส่งข้อมูลไปยังสถานีระยะไกล รองรับโทโพโลยีแบบดาว ทำให้โมดูลหนึ่งชุดซึ่งประกอบด้วยสามโมดูลสามารถเชื่อมต่อกับ สถานีระยะไกลได้สูงสุดสามแห่ง

• การผสานรวม TMR: สอดคล้องกับสถาปัตยกรรม Triconex โมดูลเหล่านี้ทำงานเป็นชุดละสามโมดูลเพื่อให้มีความทนทานต่อความขัดข้องของฮาร์ดแวร์อย่างสมบูรณ์

• อินเทอร์เฟซออปติก: ติดตั้ง ขั้วต่อ ST โมดูลจะแปลงสัญญาณไฟฟ้าจากแบ็กเพลนเป็นพัลส์แสง การใช้ใยแก้วนำแสงแบบโหมดเดียวมีความสำคัญต่อความเสถียรในระยะไกล โดยป้องกันการลดทอนสัญญาณที่เกิดขึ้นกับใยแก้วนำแสงแบบหลายโหมด

• การวินิจฉัยแบบเรียลไทม์: แผงด้านหน้ามีชุด LED ครบถ้วน (PASS, FAIL, ACTIVE, TX, RX1-RX3) ช่วยให้วิศวกรภาคสนามตรวจสอบสถานะลิงก์และระบุจุดขัดข้องของเส้นทางใยแก้วนำแสงได้ทันทีโดยไม่ต้องใช้ซอฟต์แวร์ภายนอก

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

รุ่น 4210 จัดการกับการขาดของใยแก้วนำแสงในการกำหนดค่า TMR อย่างไร

4210 ทำงานเป็นส่วนหนึ่งของชุดโมดูลสำรองสามตัว หากลิงก์ใยแก้วนำแสงเส้นใดเส้นหนึ่งขัดข้อง ตรรกะการโหวตของระบบ Triconex จะไม่นำกระแสข้อมูลที่เสียหายมาใช้โดยอัตโนมัติ และยังคงการทำงานผ่านเส้นทางที่สมบูรณ์อีกสองเส้น LED RX ที่เกี่ยวข้องจะแสดงว่าแขนงใดของเส้นทาง TMR สูญเสียสัญญาณ

สามารถใช้ใยแก้วนำแสงแบบโหมดเดียวและแบบหลายโหมดร่วมกับโมดูลนี้ได้หรือไม่

ไม่ได้ Triconex 4210 ได้รับการปรับให้เหมาะกับใยแก้วนำแสงแบบโหมดเดียวโดยเฉพาะ การพยายามใช้ใยแก้วนำแสงแบบหลายโหมดจะทำให้เกิดการสูญเสียสัญญาณอย่างมากและแสดงสถานะ "FAIL" เนื่องจากเส้นผ่านศูนย์กลางแกนกลางและคุณลักษณะการแพร่กระจายของแสงแตกต่างกัน

การระบุว่าเป็นโมดูล "หลัก" มีความสำคัญอย่างไร

ต้องติดตั้งโมดูล "หลัก" ในแชสซีหลักซึ่งเป็นตำแหน่งของ CPU โมดูลนี้ทำหน้าที่เป็นตัวควบคุมหลักของบัสขยาย ขณะที่โมดูล Remote RXM จะติดตั้งอยู่ในแชสซีขยายส่วนปลายทาง

วิศวกรรมภาคสนามและแนวทางการติดตั้ง

• รัศมีการดัดของใยแก้วนำแสง: เมื่อติดตั้งใยแก้วนำแสงแบบโหมดเดียวเข้ากับ ขั้วต่อ ST ต้องตรวจสอบให้แน่ใจว่ารัศมีการดัดไม่น้อยกว่า 10 เท่าของเส้นผ่านศูนย์กลางสาย การดัดโค้งมากเกินไปทำให้เกิดการสูญเสียจาก "การดัดขนาดจิ๋ว" ซึ่งอาจทำให้เกิด ข้อผิดพลาด RX เป็นระยะหรือทำให้ไฟ "ACTIVE" กะพริบ

• ความสะอาดของขั้วต่อ: ใช้ก้านสำลีไร้ขุยและแอลกอฮอล์ไอโซโพรพิล 99% ทำความสะอาดปลายใยแก้วนำแสงและพอร์ตของ 4210 ก่อนเสียบทุกครั้ง แม้แต่ฝุ่นละอองขนาดเล็กมากก็สามารถลดทอนสัญญาณเลเซอร์ในระยะทาง 12 กม. ส่งผลให้บัสไม่เสถียร

• การจัดแนวระบบสำรอง: ตรวจสอบให้แน่ใจว่าโมดูล 4210 ทั้งสามตัวติดตั้งแน่นสนิทในช่อง Primary RXM ที่กำหนด ตรวจสอบว่า LED "PASS" บนโมดูลทั้งสามตัวติดเป็นสีเขียวคงที่ ก่อนพยายามดาวน์โหลดการกำหนดค่าจาก TriStation 1131

ความทนทานและข้อดีในงานอุตสาหกรรม

Triconex 4210 ได้รับการออกแบบให้มีความน่าเชื่อถือสูงสุดในสภาพแวดล้อมที่มีความสำคัญต่อภารกิจ โครงข่ายใยแก้วนำแสงช่วยแยกวงจรไฟฟ้าระหว่างแชสซีออกจากกันอย่างสมบูรณ์ ปกป้องตรรกะการควบคุมหลักจากฟ้าผ่าหรือกระแสไหลวนลงดินที่เกิดขึ้นในไซต์ I/O ระยะไกล การ "แยกทางไฟฟ้าแบบกัลวานิก" นี้เป็นข้อได้เปรียบอย่างมากในงานเหมืองแร่และงานนอกชายฝั่ง ซึ่งศักย์ไฟฟ้าของระบบต่อลงดินมีความแตกต่างกัน นอกจากนี้ โมดูลยังมีค่า เวลาเฉลี่ยระหว่างการหยุดทำงานโดยถูกบังคับ (MTBFO) สูง ช่วยให้ระบบเครื่องมือวัดความปลอดภัย (SIS) ของคุณยังคงเป็นไปตามมาตรฐาน IEC 61508 แม้มีการกระจายระบบครอบคลุมพื้นที่กว้าง
